概览
优势和特点
- +36dBm 输入 IP3
- 2.4dB 转换增益
- 低噪声指数：<10dB
- +18dBm 超高输入 P1dB
- 670mW 功耗
- 2.5V 至 3.6V 工作电压
- 50Ω 单端 RF 和 LO 输入
- 0dBm LO 驱动电平
- 低功率模式
- –40℃ 至 105°C 工作温度 (TC)
- 小巧的解决方案尺寸
- 使能引脚

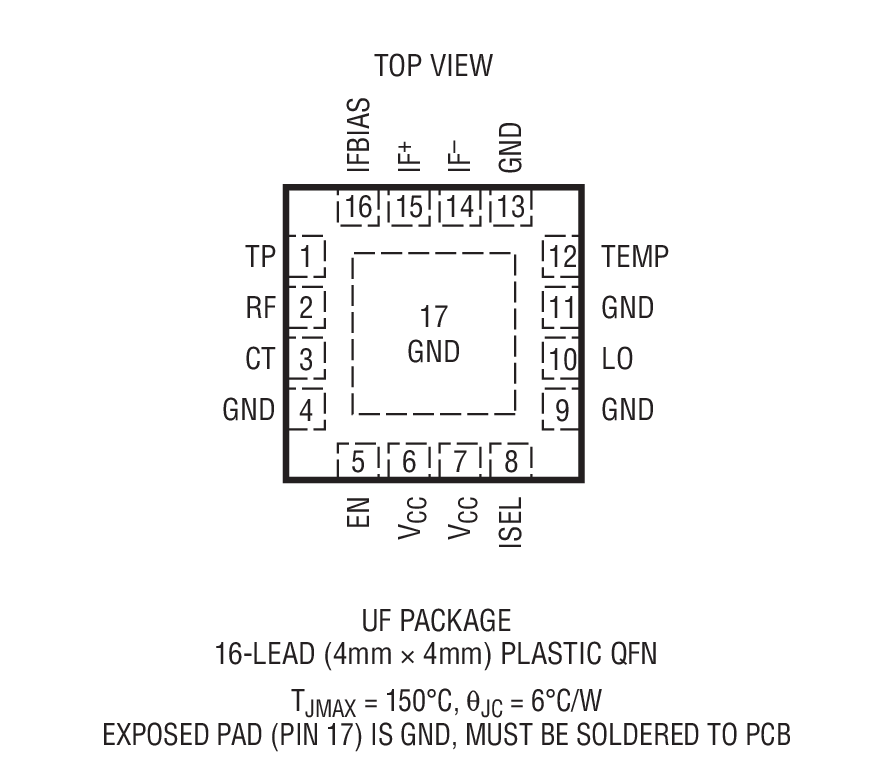

- 16 引脚 (4mm x 4mm) QFN 封装
产品详情

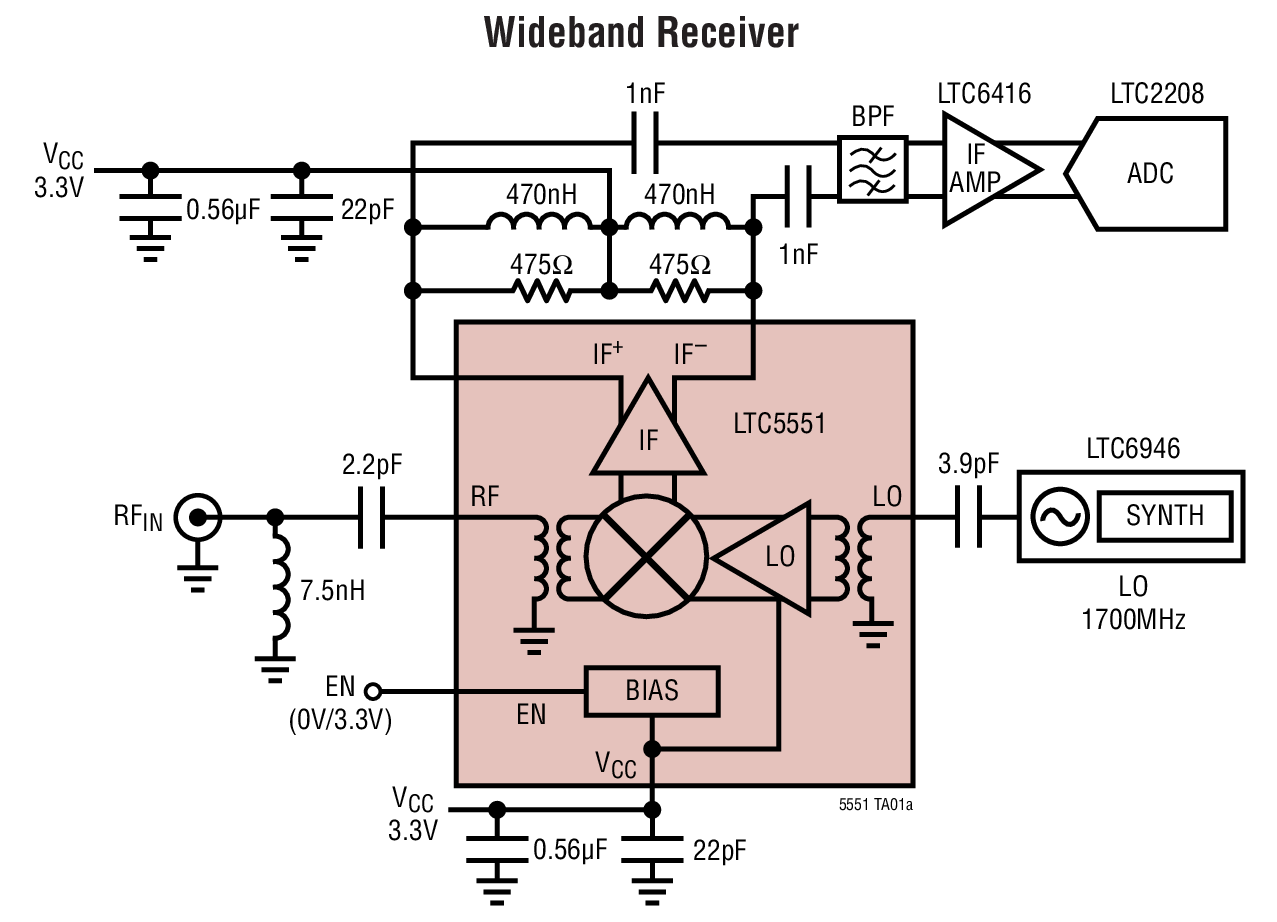

LTC®5551 是一款 2.5V 至 3.6V 混频器，其专为那些需要非常高动态范围的 RF 下变频混频器应用而优化。LTC5551 覆盖了 300MHz 至 3.5GHz RF 频率范围以及 200MHz 至 3.5GHz 的 LO 频率范围。LTC5551 具有非常高的 IIP3 和 P1dB 及低功耗特性。该器件的一种典型应用是涵盖 700MHz 至 2.7GHz 频率范围的基站接收机。RF 输入能够与众多频率相匹配，而且 IF 可在高达 1GHz 的频率条件下使用。

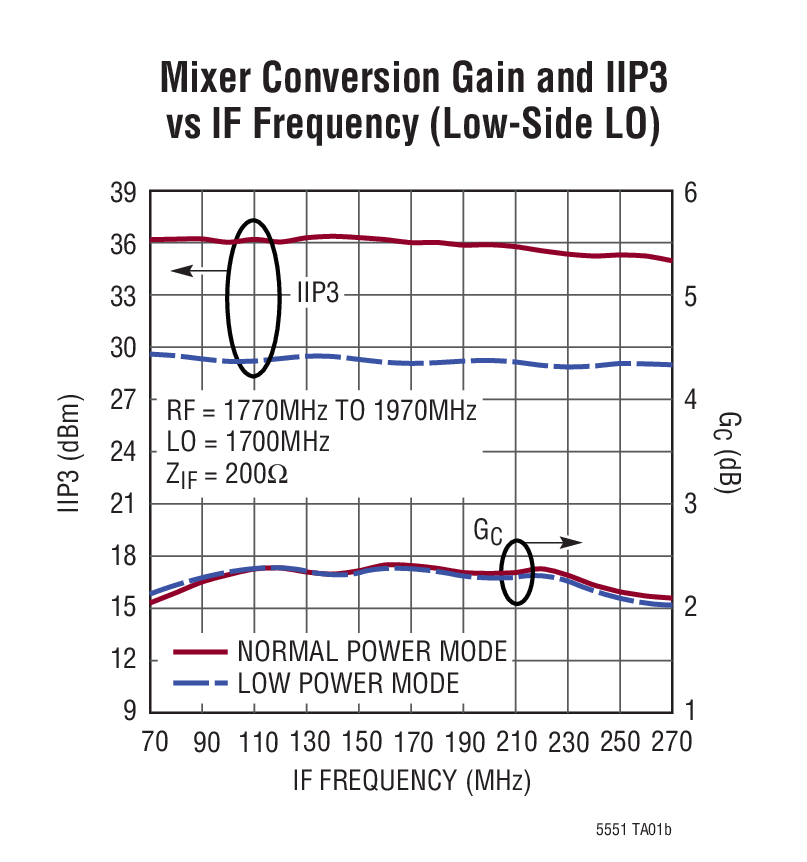

通过把 ISEL 引脚拉至高电平可启动一种低功率模式，从而使功耗下降大约 1/3，不过，IIP3 指标也将相应地降至约 +29dBm。另外，还可以使用 EN 引脚来接通和关断混频器。
LTC5551 的高集成度较大限度地缩减了总体解决方案成本、电路板空间和系统级偏差，同时为要求苛刻的接收机应用提供了极高的动态范围。
应用
- GSM、LTE、LTE-Advanced 基站
- 直放站
- DPD 观测接收机
- 公共安全无线电、军事和国防
- 航空电子无线电设备和 TCAS 转发器
- 有源相控阵天线
- 白频段无线电接收机
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

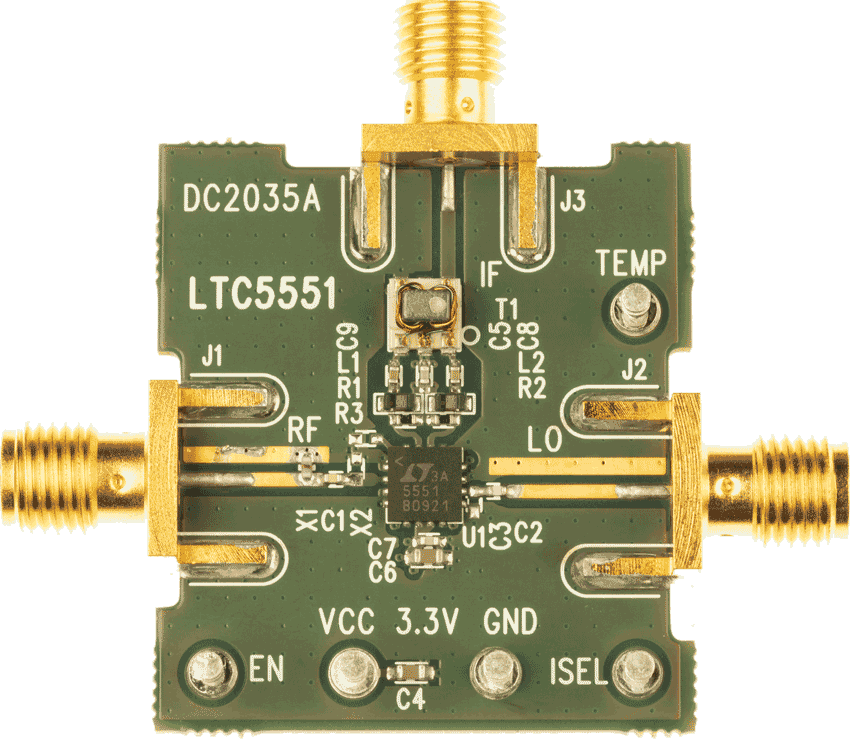

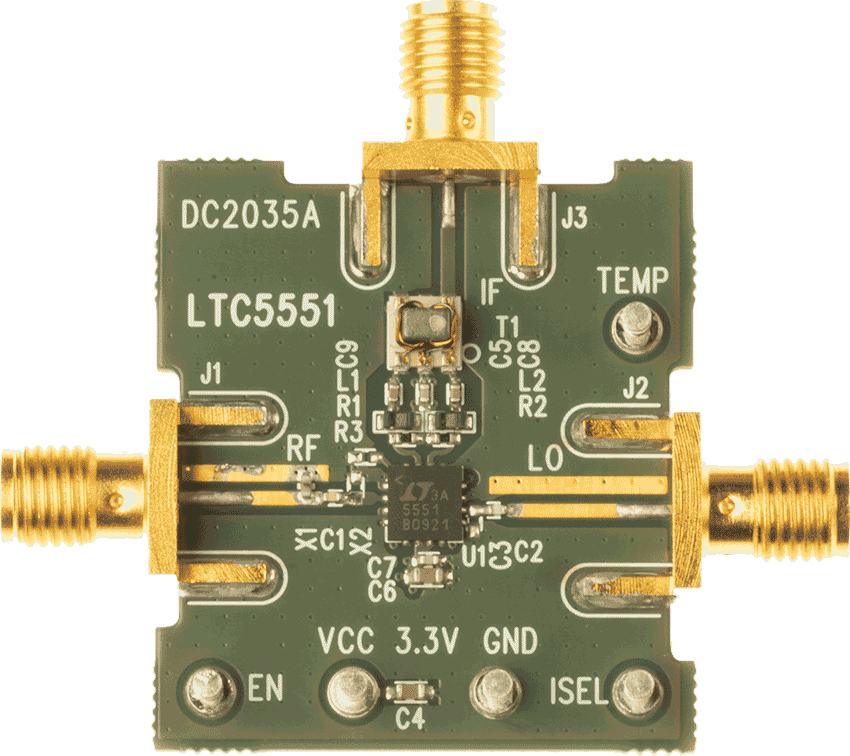

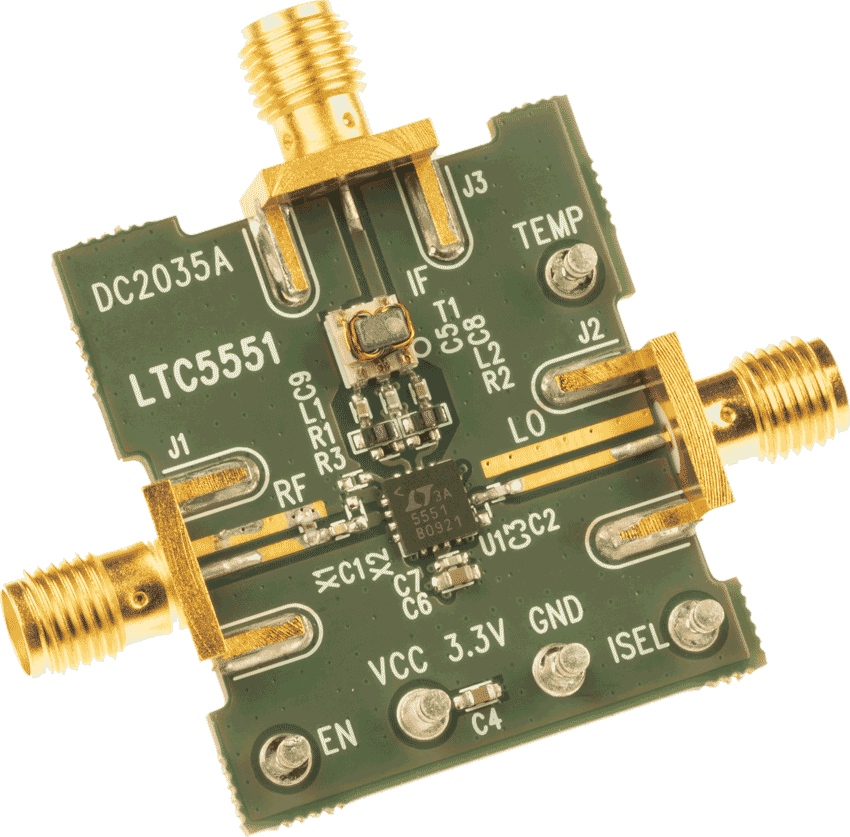

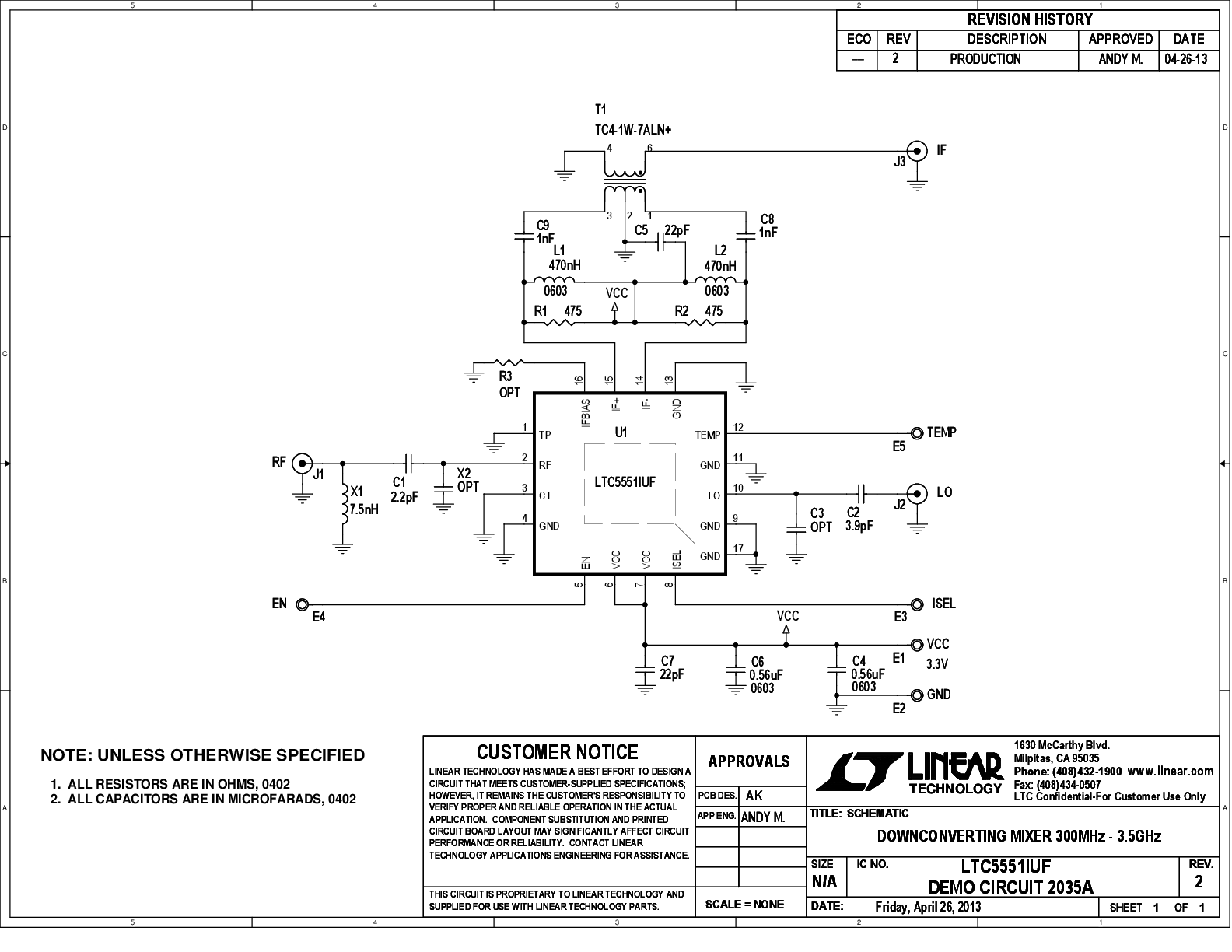

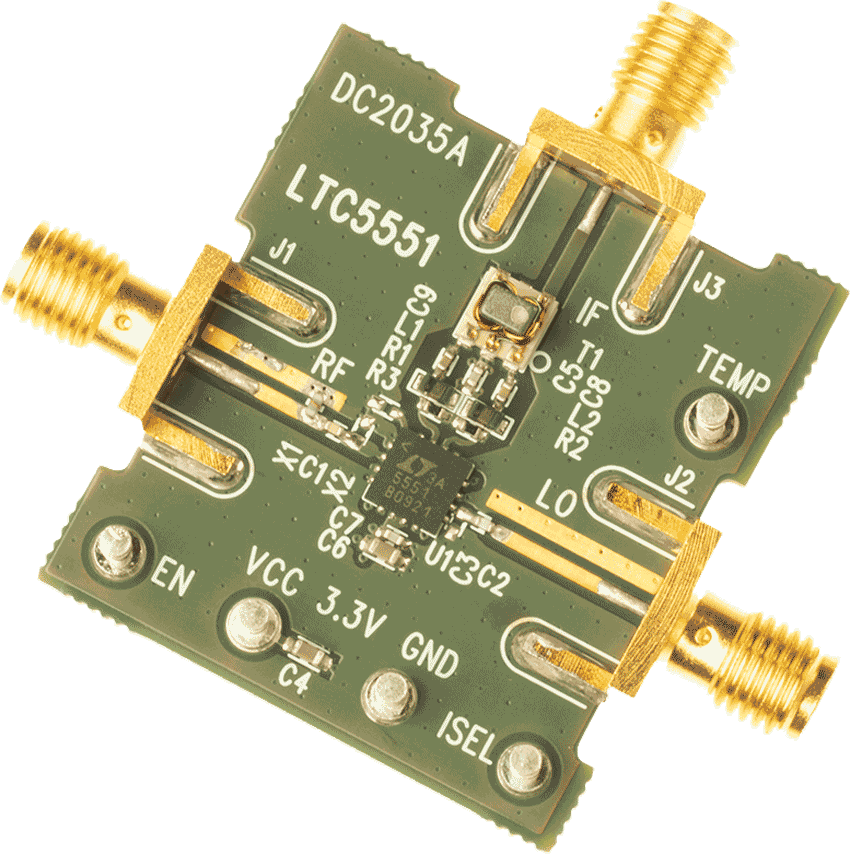

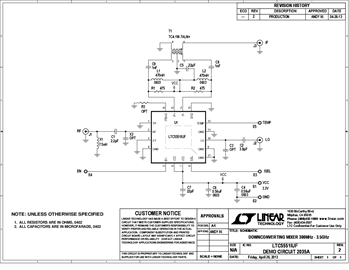

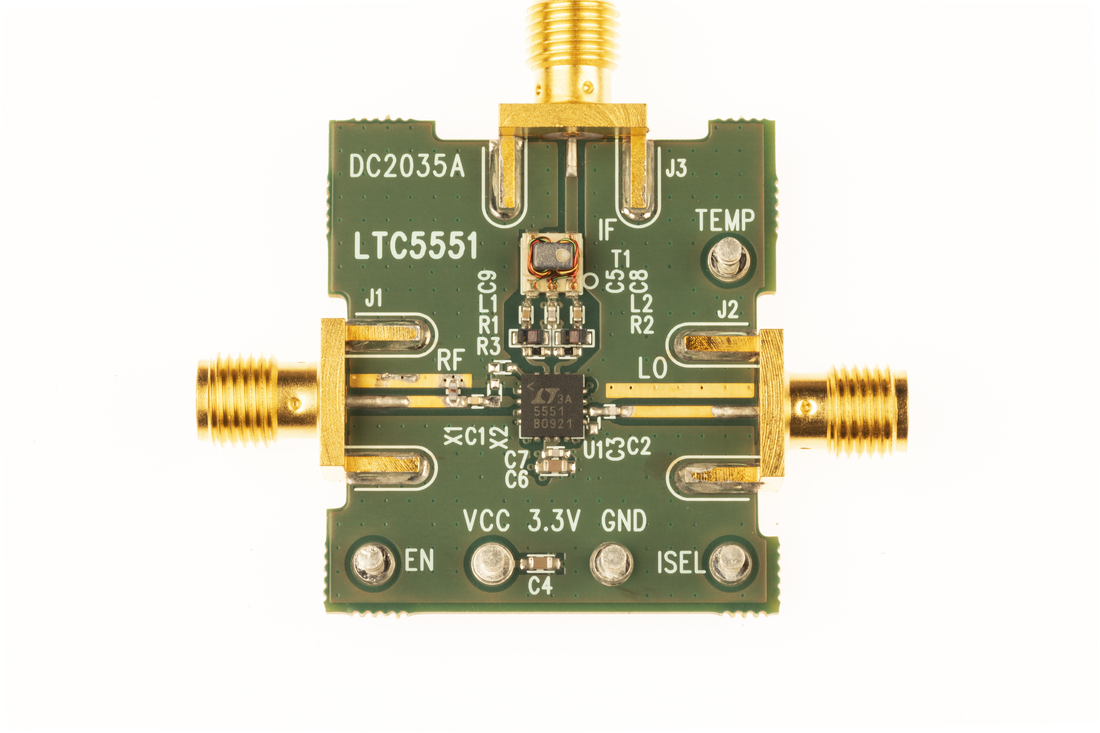

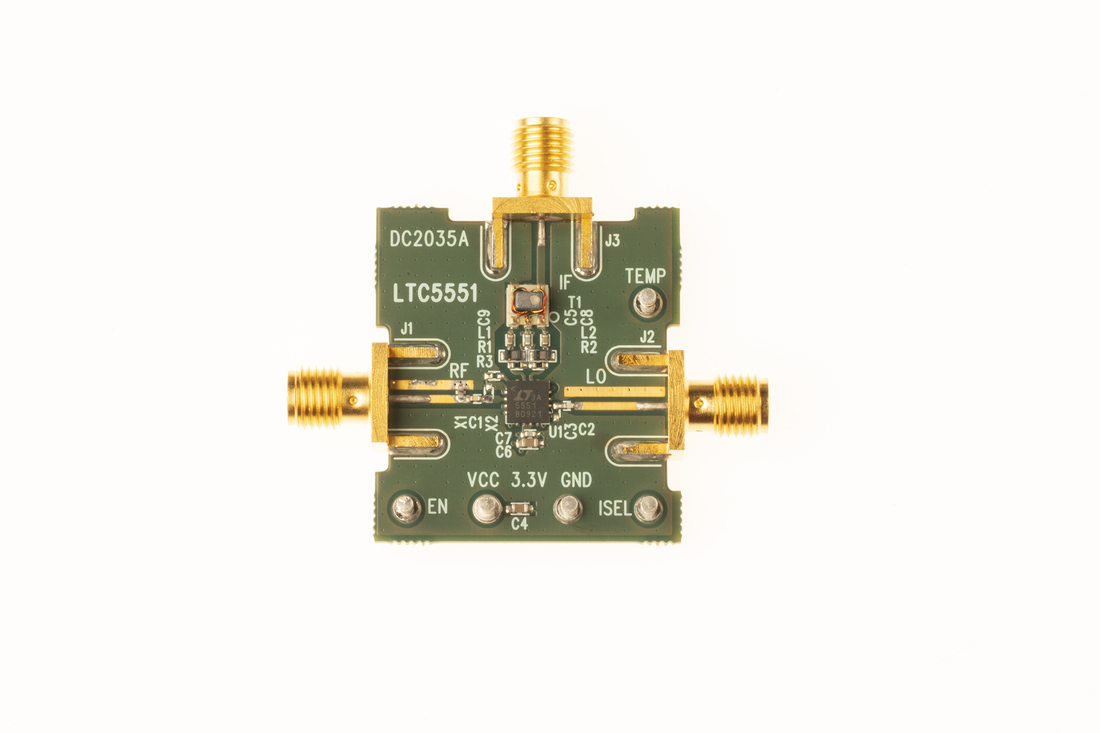

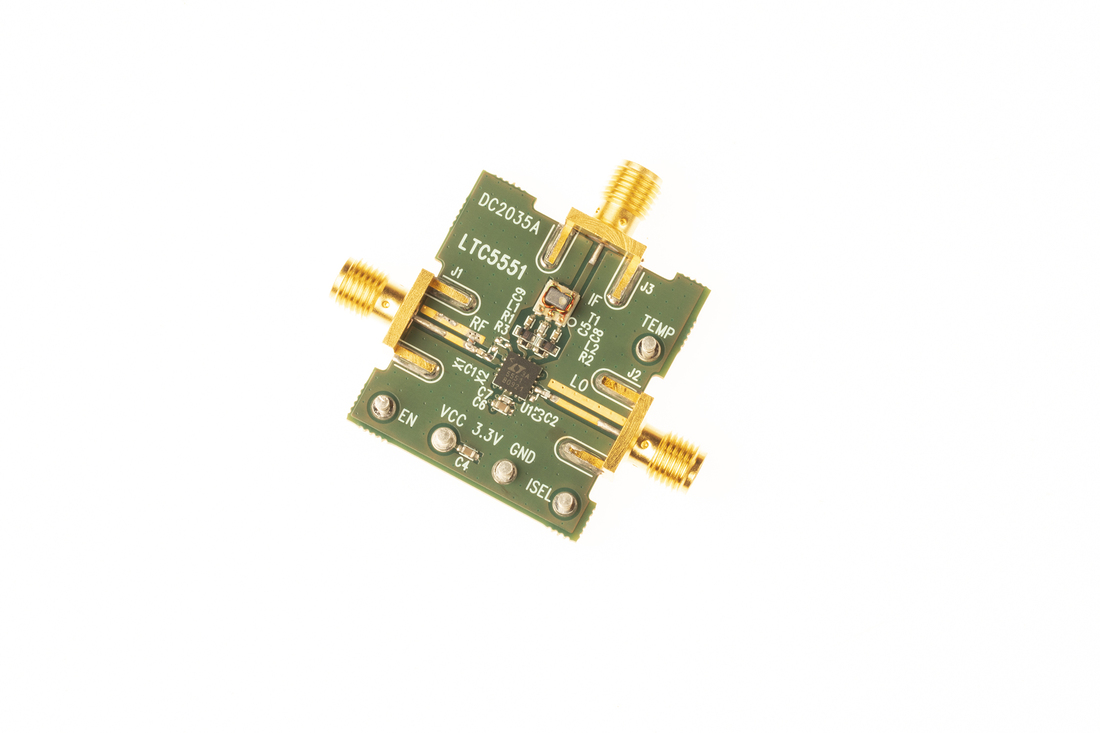

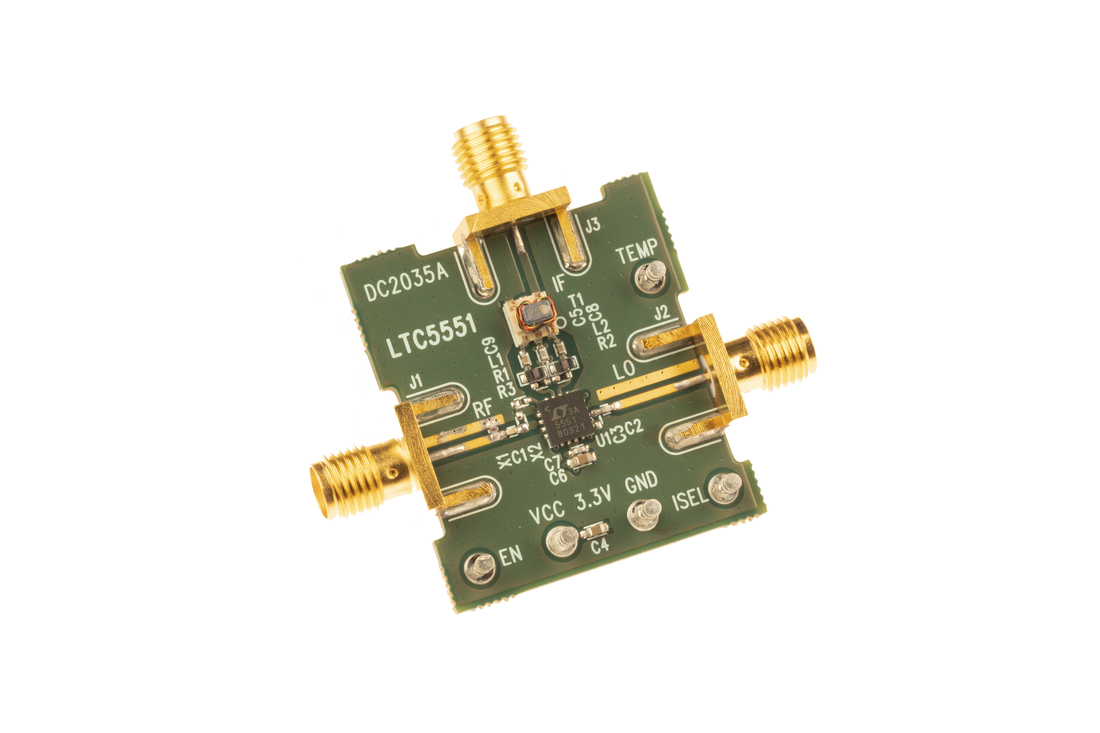

评估套件 (1)
参考资料
工具及仿真模型
设计工具
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
配套产品推荐
LTC5551 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC5551IUF#PBF | 材料声明 | 质量和可靠性 | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC5551IUF#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data | R550 Reliability Data |
