概览

优势和特点

  • +30dBm IIP3
  • +15dBm 输入 P1dB
  • 0dB 转换增益
  • 宽带差分 IF 输出
  • 非常低的 2 x 2 和 3 x 3 杂散
  • IF 频率范围高达 1.5GHz
  • 低 LO-RF 泄漏
  • 停机时 LO 输入 50Ω 匹配
  • –40ºC 至 105ºC 工作温度 (TC)
  • 非常小的解决方案外形尺寸

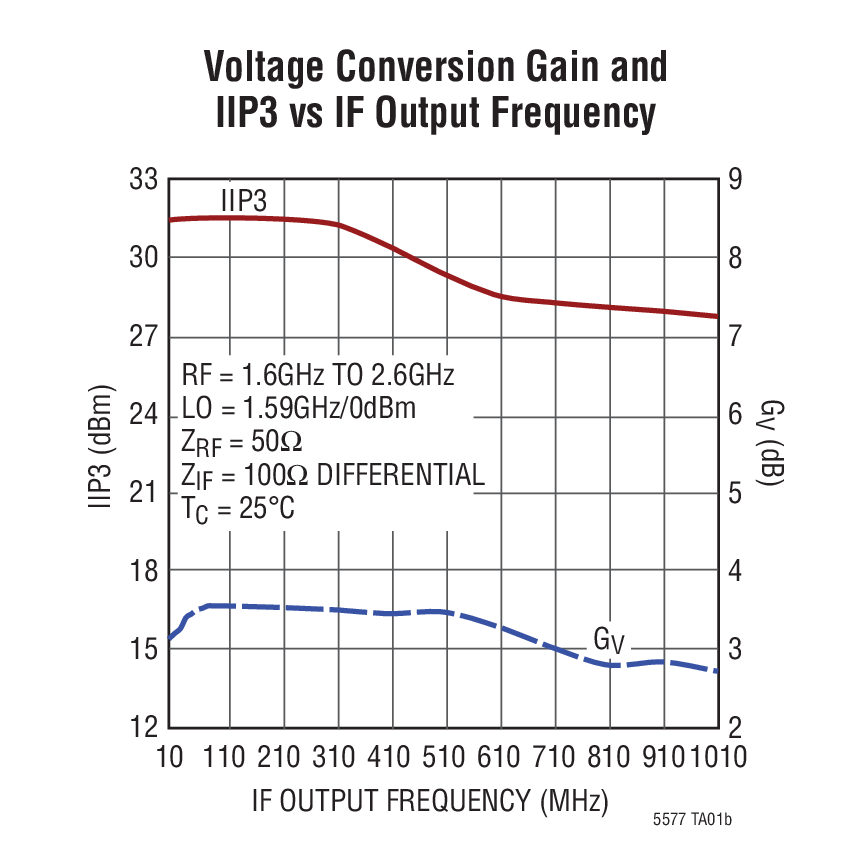

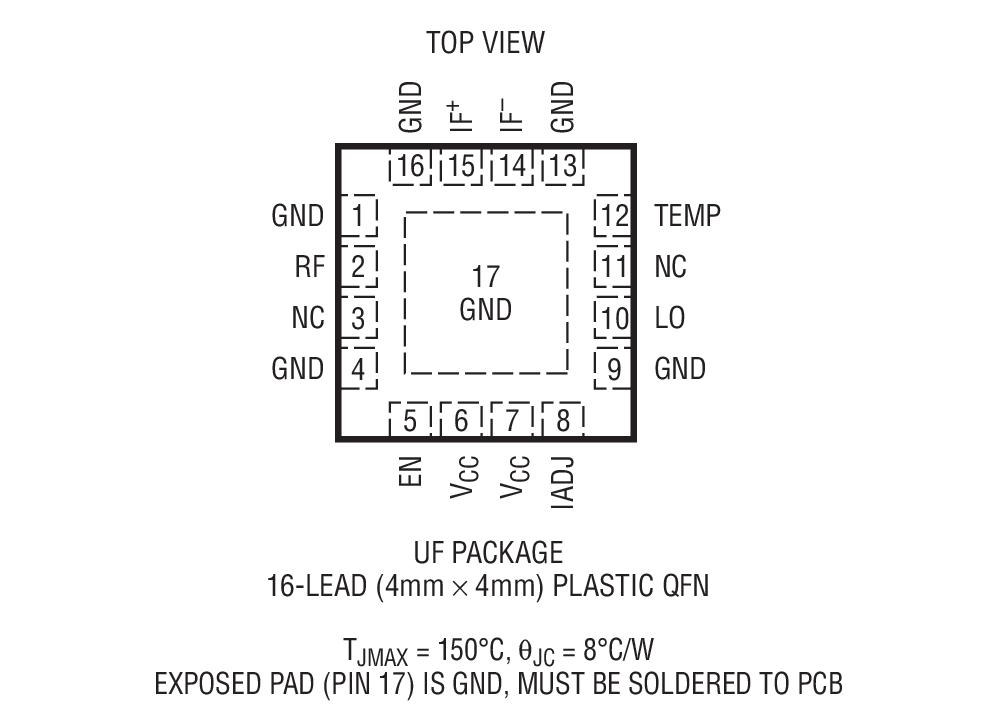

  • 16 引脚 (4mm x 4mm) QFN 封装

产品详情

LTC®5577 有源混频器专为要求高输入信号处理能力和宽带宽的 RF下变频应用而优化。宽带IF 输出采用外部电阻器来设定输出阻抗,从而提供了与差分IF 负载(例如:滤波器和放大器)直接匹配的灵活性。该器件虽然针对一个 100Ω 差分输出阻抗进行特性分析和规格拟订,但其可与 50Ω 至 400Ω的输出阻抗配合运作,并在较高的阻抗级别下具有较高的增益和减低的 IIP3 和 P1dB。F 输出可在高达 1.5GHz 的频率下使用。

在接收器应用中,高输入P1dB 和IIP3 允许使用较高增益的低噪声放大器,从而可获得较高的接收器灵敏度。RF和 LO 输入端上的集成型变压器提供单端 50Ω接口,同时较大限度地缩减了解决方案尺寸。



应用

  • 无线基础设施接收机
  • DPD 观测接收机
  • CATV 基础设施

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

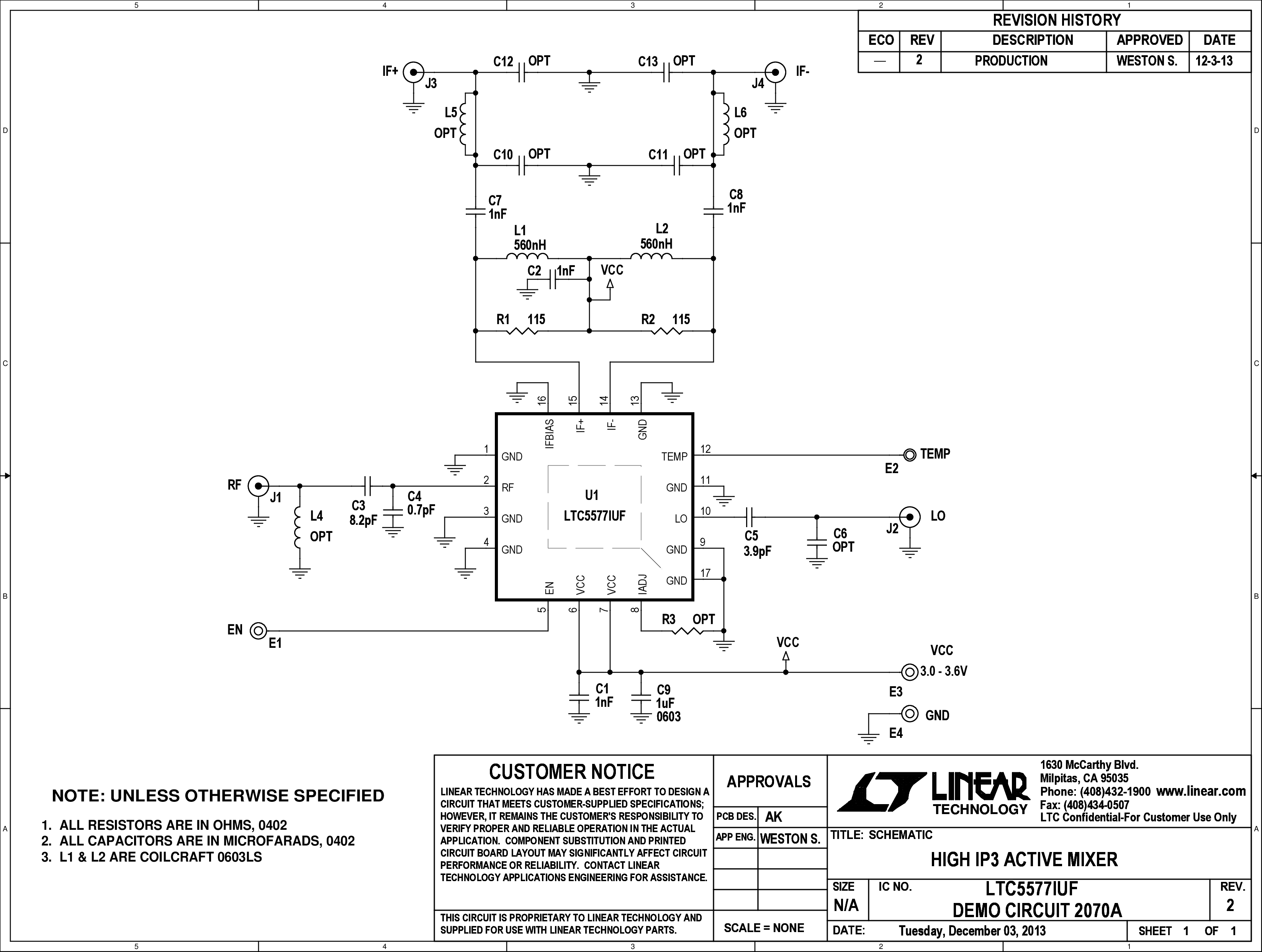

评估套件 (1)

工具及仿真模型

S参数

设计工具

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

配套产品推荐

LTC5577 配套产品

推荐 ADCs

推荐 使用的振荡器

推荐 使用的输出放大器

设计资源

ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
LTC5577IUF#PBF 材料声明 质量和可靠性 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
LTC5577IUF#TRPBF 材料声明 质量和可靠性 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
Wafer Fabrication Data R550 Reliability Data
