LT3041

具有 VIOC 的 20 V、1 A、超低噪声、超高 PSRR 线性稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 超低输出 RMS 噪声:1.0 μV rms(10 Hz 至 100 kHz)
  • 超低输出噪声声谱密度:10 kHz 时为 3 nV/√Hz
  • 超低 1/f 噪声:8 μV p-p(0.1 Hz 至 10 Hz)
  • 超高 PSRR:1 MHz 时为 80 dB
  • 输出电流:1 A
  • 宽输入电压范围:2.2 V 至 20 V
  • 单电容器可改善噪声和 PSRR
  • SET 引脚电流:100 μA,±0.5% 初始精度
  • 可管理功耗的 VIOC 引脚
  • 单电阻器编程输出电压
  • 可编程限流值
  • 低电压差:310 mV
  • 输出电压范围:0.2 V 至 15 V
  • 可编程电源正常
  • 快速启动能力
  • 精密使能/UVLO
  • 可并联以实现更低的噪声和更高的电流
  • 带折返功能的内部限流值
  • 最小输出电容器:2 并行 10 μF 陶瓷

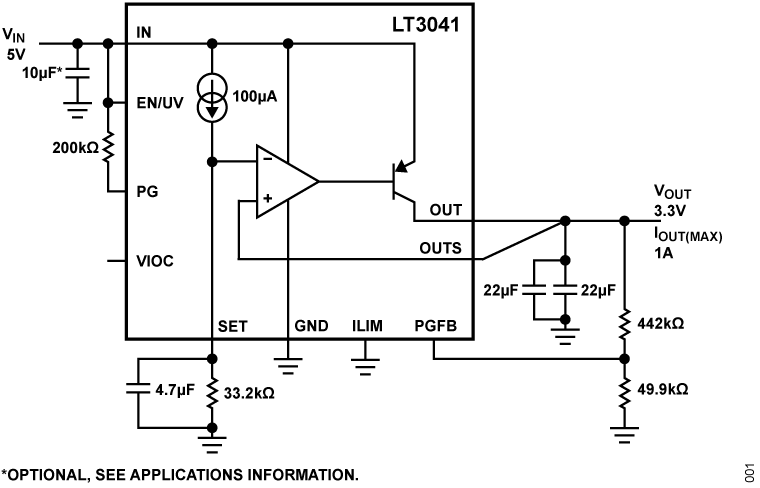

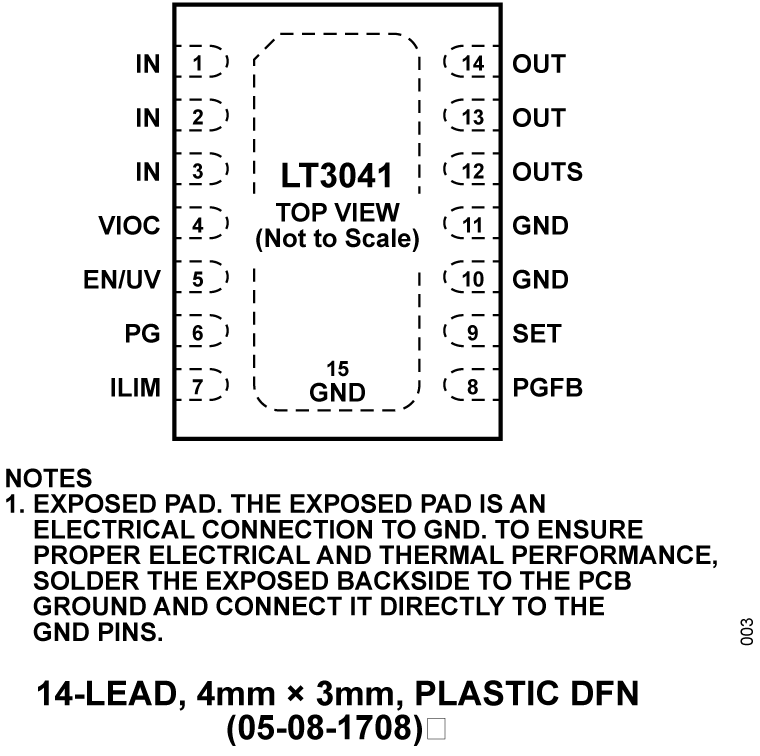

  • 紧凑薄型 14 引脚 (4mm × 3mm) DFN 封装
更多细节
show more Icon

LT3041 是一款高性能、低压差线性稳压器,具有 ADI 公司超低噪声和超高电源电压抑制比 (PSRR) 架构,可为噪声敏感应用提供电源。按照高性能电压缓冲器遵循的精密电流基准设计,LT3041 可轻松并联,从而进一步降低噪声,提高输出电流并改善印刷电路板 (PCB) 上的散热。

LT3041 可在典型的 310mV 电压差下提供 1A 的电流。工作静态电流标称值为 4.3mA,关断时降至 18μA。LT3041 的宽输出电压范围(0.2V 至 15V)由统一增益运行保持,可提供与编程输出电压无关的、几乎恒定的输出噪声、PSRR、带宽和负载调整。此外,此稳压器采用 VIOC、可编程限流值、快速启动功能和可编程电源正常,以指示输出电压调节。

内置保护包括反向电池保护、反向电流保护、带折返的内部限流值和带滞后的热限制。LT3041 采用耐热性能增强型 14 引脚 4mm × 3mm DFN 封装。

应用

  • RF 电源:锁相环、压控振荡器 (VCO)、混频器、低噪声放大器和功率放大器
  • 低噪声仪器仪表
  • 高速和高精度数据转换器
  • 医疗应用:成像和诊断
  • 开关电源的后稳压器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3041ADE#PBF
  • HTML
  • HTML
LT3041ADE#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

reference details image

DC3158A

利用 VIOC 评估 LT3041 20 V、1 A、超低噪声、超高 PSRR 线性稳压器

zoom

DC3158A

利用 VIOC 评估 LT3041 20 V、1 A、超低噪声、超高 PSRR 线性稳压器

利用 VIOC 评估 LT3041 20 V、1 A、超低噪声、超高 PSRR 线性稳压器

特性和优点

  • 输入电压范围:3.8 V 至 20 V
  • 已编程电阻 3.32 V 输出电压
  • 最大输出电流:1 A
  • 适用于噪声和 PSRR 测量的 BNC 连接器
  • 可编程电阻电源正常
  • 可编程限流值、电流监控和 UVLO
  • 可管理功耗和 PSRR 的 VIOC
  • 耐热性能增强型 14 引脚 3mm × 4mm DFN 封装

产品详情

DC3158A 评估板采用 LT3041,这是一款采用电压输入输出控制 (VIOC) 跟踪功能的 20V、1A、超低噪声和超高电源抑制比 (PSRR) 的低压差 (LDO) 线性稳压器。VIOC 用于控制上游开关转换器,以维持 LT3041 两端的恒定电压,从而最大限度地降低功耗并维持 PSRR。

DC3158A 适合在 3.8V 至 20V 的输入电压范围内运行。LT3041 的最大输出电流为 1 A。除了具有超低噪声和超高 PSRR 外,此稳压器还提供可编程的电源正常功能和可编程限流值。电流监控也可通过检测 ILIM 引脚电压来实现。

内置保护包括反向电池保护、反向电流保护、带折返的内部限流值和带滞后的热限制。

有关 LT3041 的完整详细信息,请参阅 LT3041 数据手册,在使用 DC3158A 评估板时,必须同时参阅该数据手册和本用户指南。

DC3158A 的 LT3041 采用 14 引脚、3mm × 4mm 塑料 DFN 封装,IC 底部带有裸露焊盘。恰当的电路板布局对于最大化热性能而言至关重要。
