LT8609S

具 2.5μA 静态电流的 42V、2A / 3A 峰值同步降压型稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 8
特性
  • Silent Switcher® 2 架构:
    • 在任何 PCB 均可实现超低 EMI / EMC 辐射
    • 消除了 PCB 布局敏感性
    • 内部旁路电容器降低了辐射 EMI
    • 任选的扩展频谱调制
  • 宽输入电压范围:3.0V 至 42V
  • 超低静态电流突发模式 (Burst Mode®) 操作:
    • <2.5μA IQ (调节 12VIN 至 3.3VOUT)
    • 输出纹波 <10mVP-P
  • 高效率 2MHz 同步操作:
    • >93% 效率 (在 1A,从 12VIN 产生 5VOUT)
  • 2A 最大连续输出,3A 峰值瞬态输出
  • 快速最小接通时间:45ns
  • 可调及可同步频率范围:200kHz 至 2.2MHz
  • 允许使用小的电感器
  • 低压差
  • 峰值电流模式操作
  • 内部补偿
  • 输出软起动和跟踪
  • 小外形 16 引脚 3mm x 3mm LQFN 封装
  • 符合AEC-Q100的汽车应用要求
更多细节
show more Icon

LT8609S 是一款紧凑、高效率、高速、同步、单片式、降压型开关稳压器,仅消耗 1.7μA 非开关静态电流。LT8609S 能提供 2A 连续电流和 3A 峰值负载 (< 1 秒) 以支持要求高瞬态负载的 GSM 收发器等应用。该器件集成了上管和下管电源开关以及所有必要的电路,以较大限度地降低增设外部组件的需要。低纹波突发模式操作可在非常低的输出电流条件下实现高效率,同时保持输出纹波低于 10mVP-P。一个 SYNC 引脚用于实现至外部时钟的同步,或者开关频率的扩展频谱调制 (以实现低 EMI 操作)。内部补偿和峰值电流模式拓扑允许使用小型电感器,并实现快速瞬态响应和优良的环路稳定性。EN / UV 引脚具有一个准确的 1V 门限,并可用于设置 VIN 欠压闭锁或关断 LT8609S 以将输入电源电流减小至 1μA。TR / SS 引脚上的一个电容器负责设置启动期间的输出电压斜坡上升速率,而当 VOUT 位于编程输出电压的 ±8.5% 以内及出现故障情况时,PG 标记将发出指示信号。LT8609S 采用小外形 16 引脚 3mm x 3mm LQFN 封装。

应用

  • 通用降压
  • 低 EMI 降压
产品模型 8

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT8609SEV#PBF
  • HTML
  • HTML
LT8609SEV#TRPBF
  • HTML
  • HTML
LT8609SEV#WPBF
  • HTML
  • HTML
LT8609SEV#WTRPBF
  • HTML
  • HTML
LT8609SIV#PBF
  • HTML
  • HTML
LT8609SIV#TRPBF
  • HTML
  • HTML
LT8609SIV#WPBF
  • HTML
  • HTML
LT8609SIV#WTRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

5月 17, 2019

- 19_0067

Notification of Wafer Fab Location Change for 0.35 BCD Process

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

5月 17, 2019

- 19_0067

arrow down

Notification of Wafer Fab Location Change for 0.35 BCD Process

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

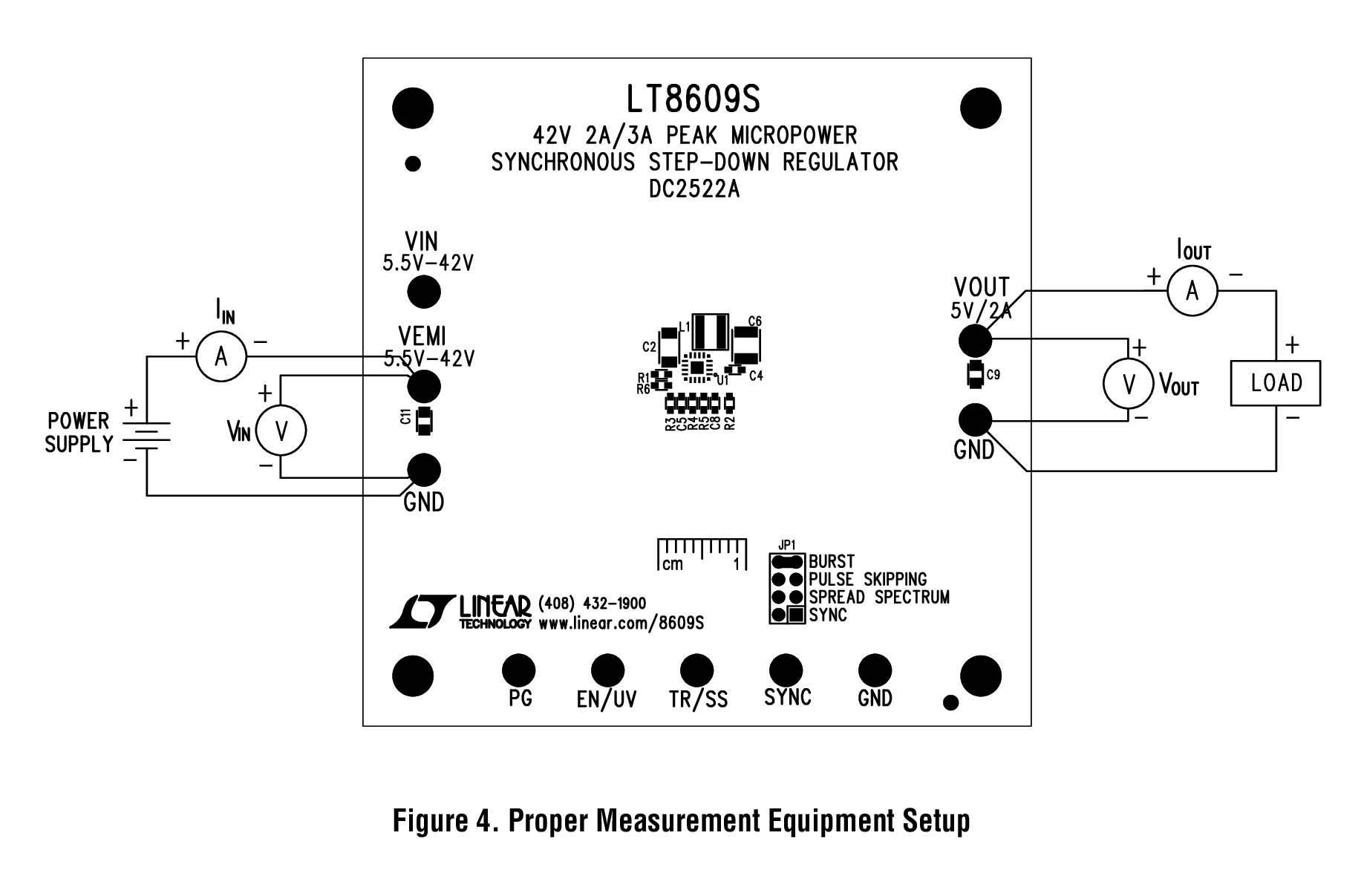

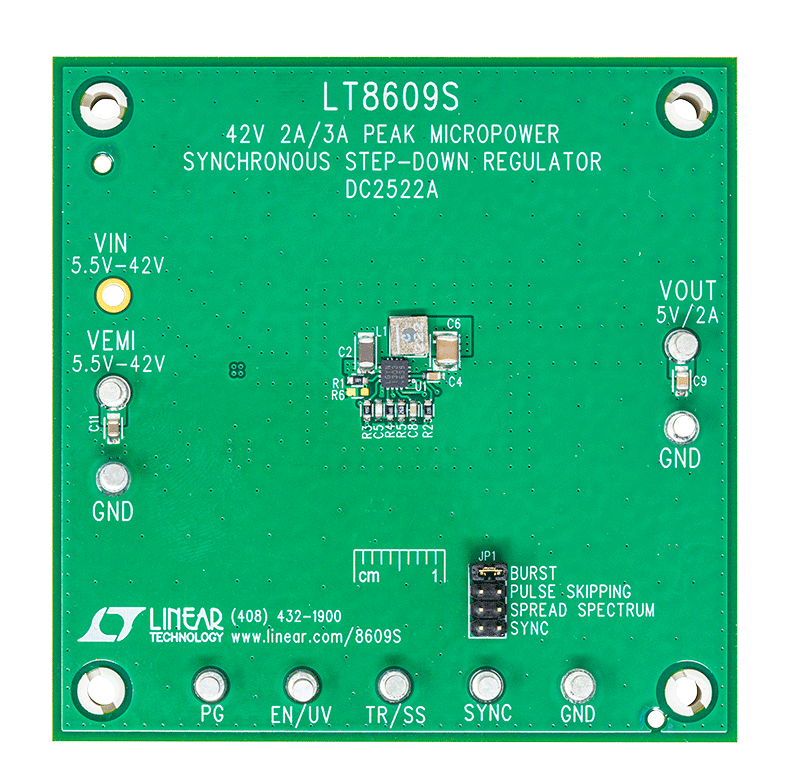

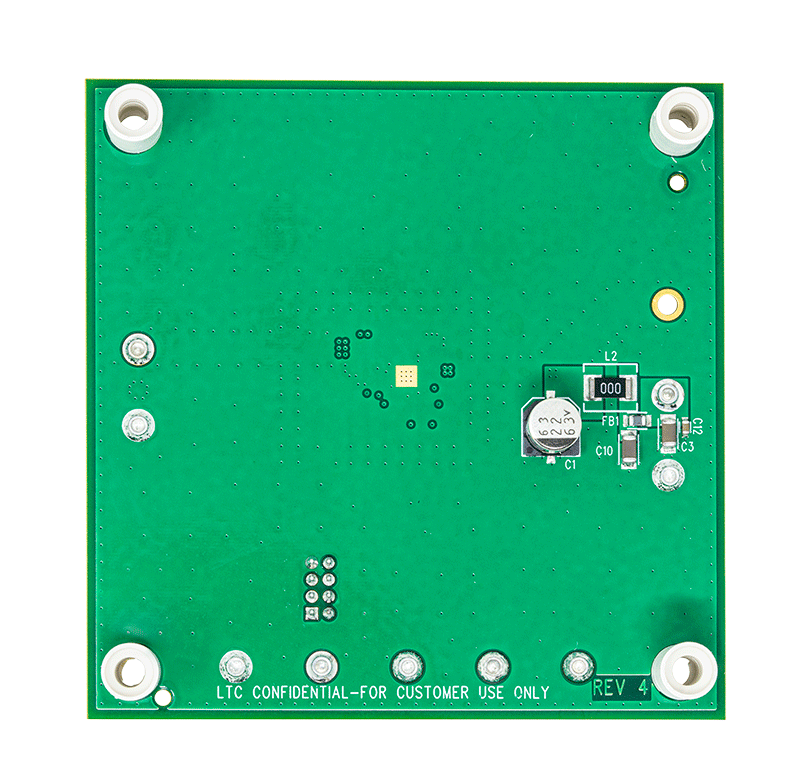

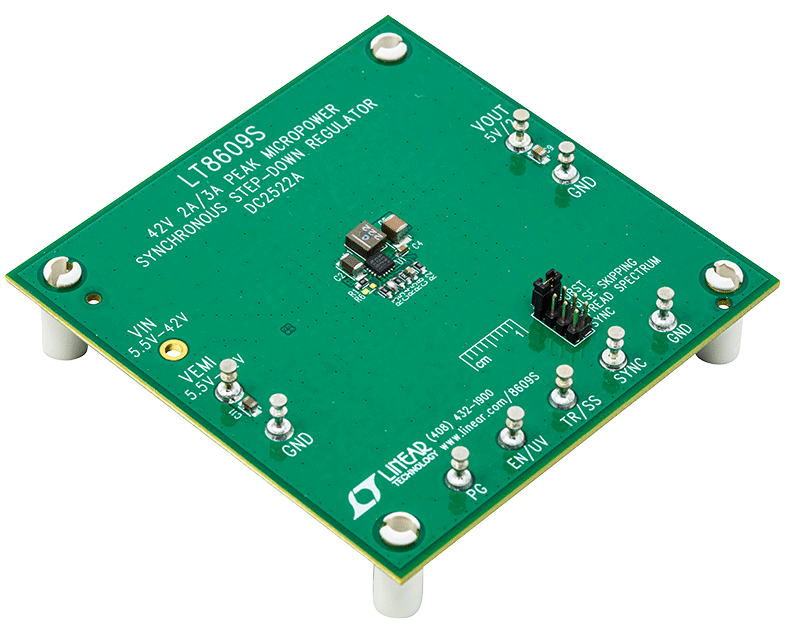

DC2522A

LT8609S演示板 | Silent Switcher 2降压型,5.5V ≤ VIN ≤ 42V,VOUT = 5V (2A),fSW = 2MH

zoom

DC2522A

LT8609S演示板 | Silent Switcher 2降压型,5.5V ≤ VIN ≤ 42V,VOUT = 5V (2A),fSW = 2MH

LT8609S演示板 | Silent Switcher 2降压型,5.5V ≤ VIN ≤ 42V,VOUT = 5V (2A),fSW = 2MH

产品详情

演示电路2522A是一款42V、2A/3A峰值微功耗同步降压型稳压器,内置LT8609S。该演示板设计提供5V输出和5.5V至42V的输入。宽输入范围支持各种输入源,如汽车电池和工业电源。LT8609S是一款紧凑型高效率、高速同步单芯片降压型开关稳压器,当输出稳定在5V时瞬态电流功耗仅为2.5μA。LT8609S中内置顶部和底部电源开关、补偿元件和其他必要电路,可将外部元件数量降至较低并简化设计。
