概览

优势和特点

  • 最大输出电流:1.2 A
  • 输入电压范围:1.6 V至3.6 V
  • 低关断电流:小于2 μA
  • 极低压差:105 mV(1.2 A负载)
  • 初始精度:±1%
  • 线路、负载和温度精度:±2%
  • 具有软启动特性,提供7种固定输出电压选项:0.75 V至2.5 V (adp1754)
  • 具有软启动特性,提供可调输出电压选项:0.75 V至3.0 V (ADP1755)
  • 高PSRR
    (欲了解详细信息,请参考数据手册)
  • 23 μV (均方根值,0.75 V输出)
  • 利用4.7 μF小型陶瓷输出电容实现稳定工作
  • 出色的负载和线路瞬态响应

产品详情

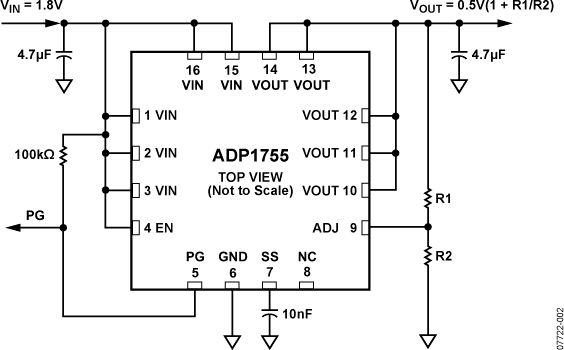

ADP1754/ADP1755 均为CMOS、低压差线性稳压器,采用1.6 V至3.6 V电源供电,输出电流最高达1.2 A。对于采用2.5 V至最低1.8 V I/O轨供电、提供最低0.75 V内核电压的纳米FPGA几何结构,这些低 Vin / Vout LDOs 是理想的稳压器选择。这些器件采用先进的专有架构,提供高电源抑制、低噪声特性,利用一个4.7 μF小型陶瓷输出电容,便可实现出色的线路与负载瞬态响应性能。 ADP1754 提供7种固定输出电压选项。ADP1755提供可调型号产品,可通过外部分压器在0.75 V至3.0 V范围内调节输出电压。ADP1754/ADP1755 可以连接外部软启动电容,对启动进行编程设置。根据电源正常指示输出,电源系统监控器可以通过数字方式检查输出供电轨电压的状态是否正常。

ADP1754/ADP1755提供16引脚、4 mm × 4 mm LFCSP封装,不仅非常紧凑,而且具有出色的散热性能,适合要求最大1.2 A输出电流的薄型、小尺寸应用。

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

评估套件 (5)

工具及仿真模型

设计工具

ADI Linear Regulator Design Tool and Parametric Search

Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.

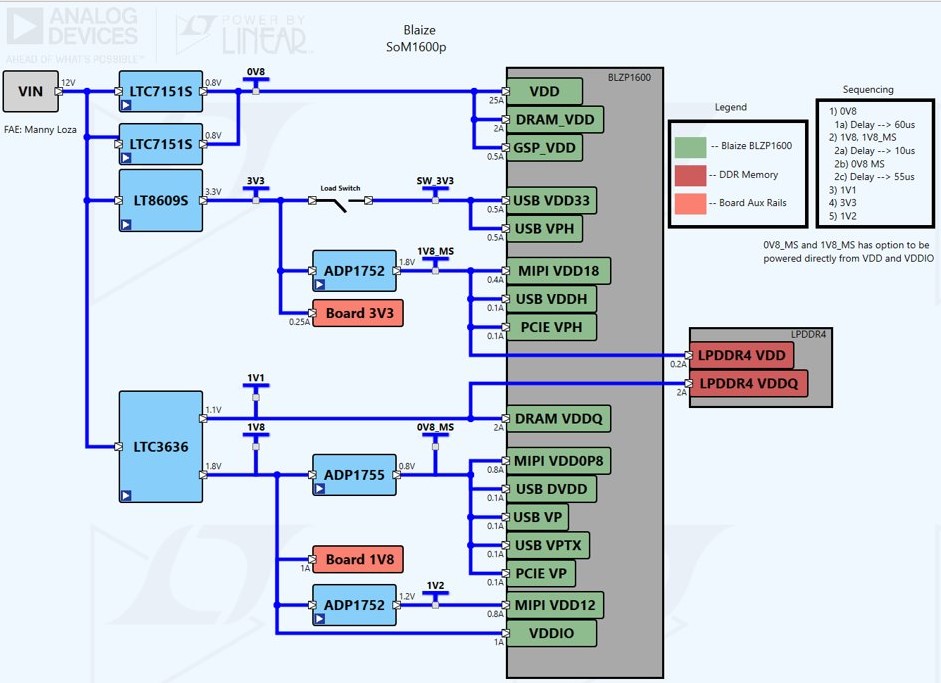

参考电路 (1)
