优势和特点

软件可以在宽频率范围内（70 MHz至6.0 GHz）调谐，通道带宽为低于200 kHz至56 MHz。
发送和接收路径的相位和频率同步
针对2.4GHz至2.5GHz的窄带范围进行性能优化

产品详情

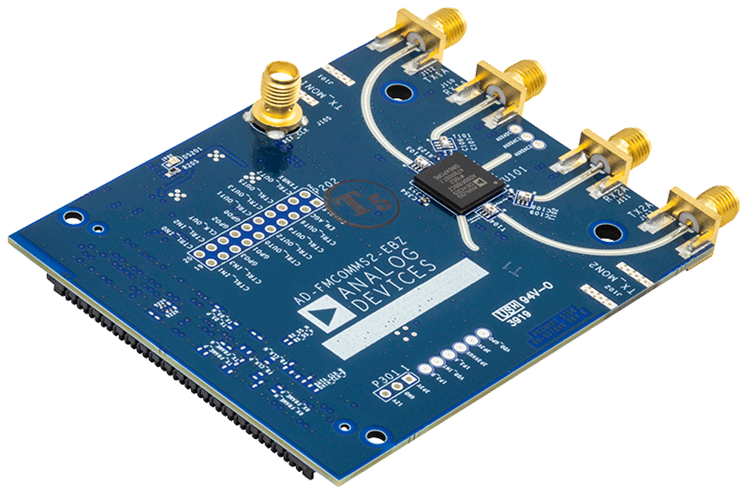

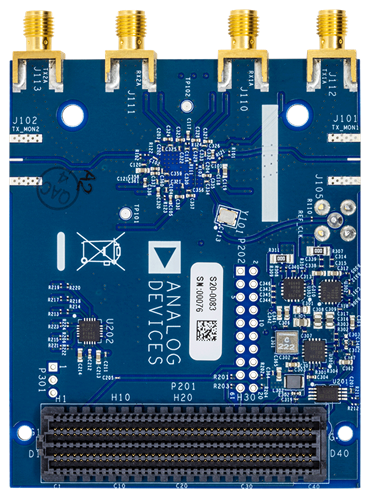

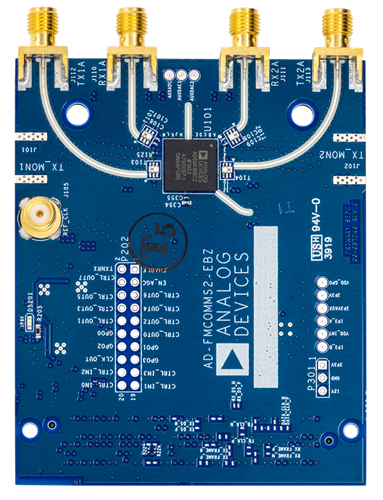

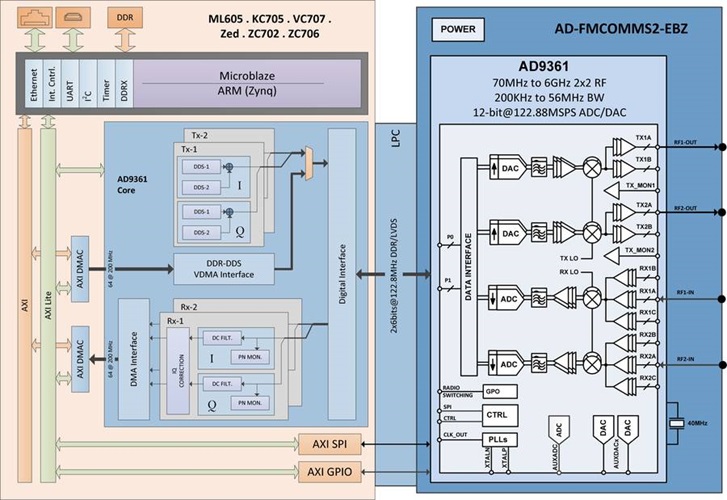

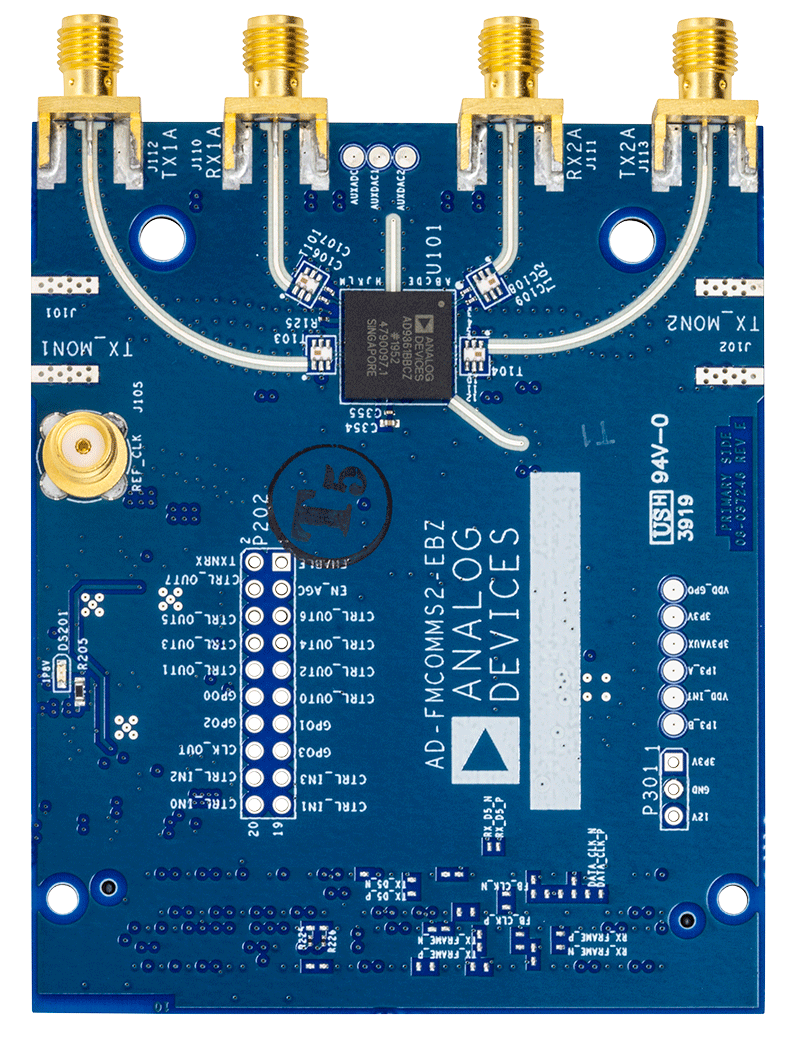

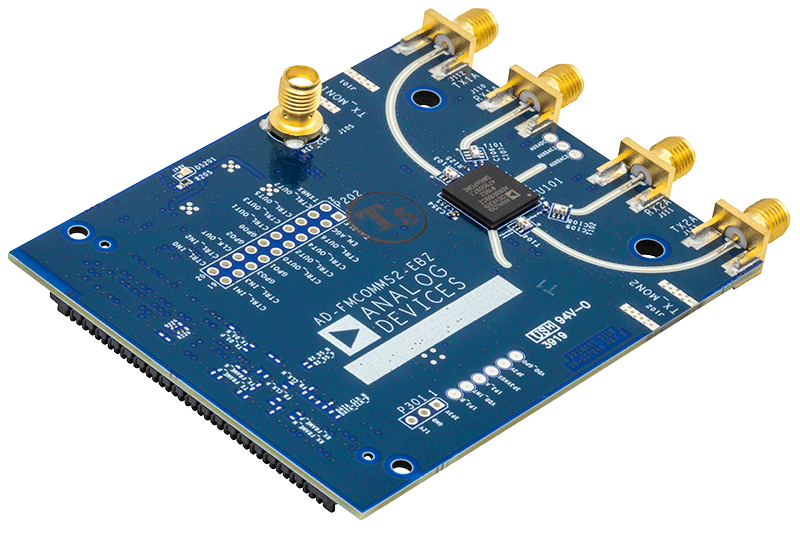

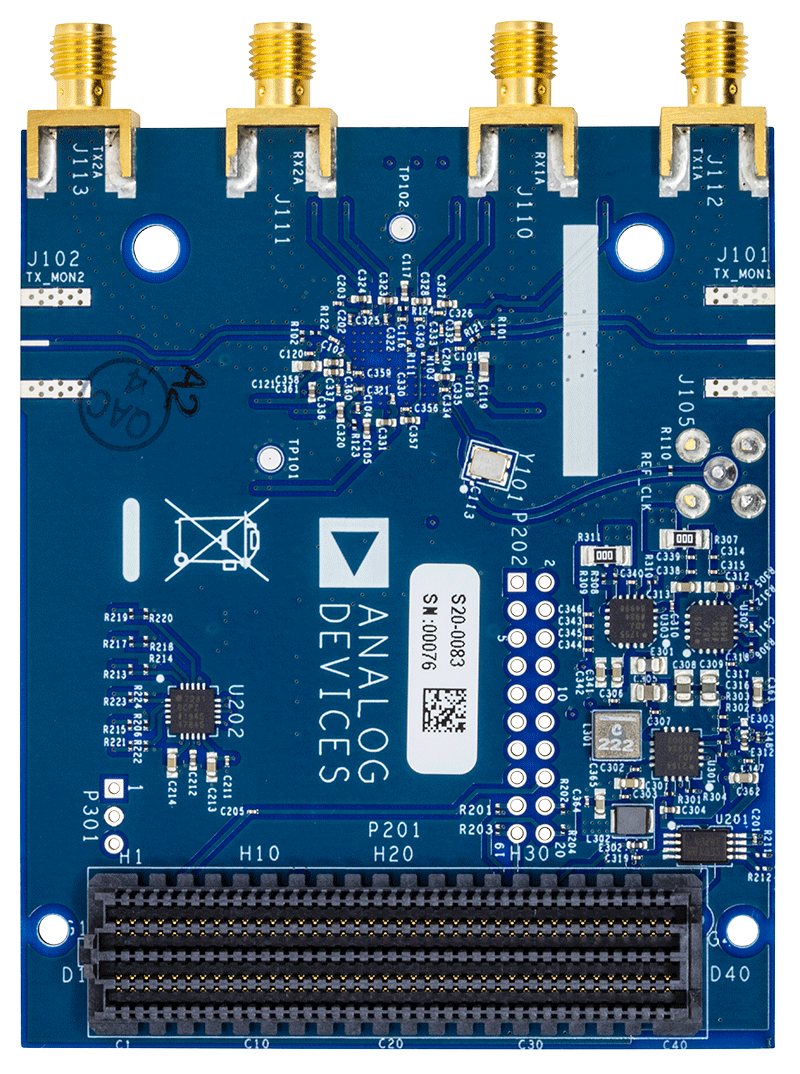

AD-FMCOMMS2-EBZ是一款高速模拟模块，设计用于展示AD9361—一款高性能、高度集成的RF收发器，适合3G和4G基站以及测试设备、软件定义无线电等RF应用领域。该器件的可编程性和宽带能力使其成为多种收发器应用的理想选择。该器件集RF前端与灵活的混合信号基带部分为一体，集成频率合成器，为处理器或FPGA提供可配置数字接口，从而简化设计导入。AD9361芯片工作频率范围为70 MHz至6 GHz，涵盖大部分特许执照和免执照频段，AD-FMCOMMS2-EBZ板将特别针对2.4 GHz调谐和优化，并且由于板载分立式外部元件的限制，针对其他某些编程配置，它有可能表现出较差的RF性能。通过对AD9361自身编程可改变采样速率、数字滤波器和抽取参数，使该芯片支持的通道带宽范围为低于200 kHz到56 MHz。

AD-FMCOMMS2-EBZ使射频工程师能够将AD9361连接到射频测试平台（矢量信号分析仪、信号发生器等）并测量性能。AD-FMCOMMS2-EBZ 的外部元件（可以轻松交换）具有较窄的射频调谐范围 2400-2500 MHz。预计大多数工程师会针对具体应用/目标频率更换这些外部元件（不同厂商的引脚兼容替代产品）。如需调谐范围更宽的板，请参考AD-FMCOMMS3-EBZ。
