AD9361

RF捷变收发器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 2
特性
  • 集成12位DAC和ADC的RF 2 × 2收发器
  • TX频段:47 MHz至6.0 GHz
  • RX频段:70 MHz至6.0 GHz
  • 支持TDD和FDD操作
  • 可调谐通道带宽:<200 kHz至56 MHz
  • 双通道接收器:6路差分或12路单端输入
  • 出色的接收器灵敏度,噪声系数为2 dB (800 MHz LO)
  • RX增益控制
    • 实时监控和控制信号用于手动增益
    • 独立的自动增益控制
  • 双发射器:4路差分输出
  • 高线性度宽带发射器
    • TX EVM:≤−40 dB
    • TX噪声:≤−157 dBm/Hz本底噪声
    • TX监控器:动态范围≥66 dB,精度=1 dB
  • 集成式小数N分频频率合成器
  • 2.4 Hz最大本振(LO)步长
  • 多器件同步
  • CMOS/LVDS数字接口
更多细节
show more Icon

AD9361是一款面向3G和4G基站应用的高性能、高集成度的射频(RF)Agile Transceiver™捷变收发器。该器件的可编程性和宽带能力使其成为多种收发器应用的理想选择。该器件集RF前端与灵活的混合信号基带部分为一体,集成频率合成器,为处理器提供可配置数字接口,从而简化设计导入。AD9361接收器LO工作频率范围为70 MHz至6.0 GHz,发射器LO工作频率范围为47 MHz至6.0 GHz,涵盖大部分特许执照和免执照频段,支持的通道带宽范围为200 kHz以下至56 MHz。

两个独立的直接变频接收器拥有首屈一指的噪声系数和线性度。每个接收(RX)子系统都拥有独立的自动增益控制(AGC)、直流失调校正、正交校正和数字滤波功能,从而消除了在数字基带中提供这些功能的必要性。The AD9361还拥有灵活的手动增益模式,支持外部控制。每个通道搭载两个高动态范围模数转换器(ADC),先将收到的I信号和Q信号进行数字化处理,然后将其传过可配置抽取滤波器和128抽头有限脉冲响应(FIR)滤波器,结果以相应的采样率生成12位输出信号。

发射器采用直接变频架构,可实现较高的调制精度和超低的噪声。这种发射器设计带来了行业较佳的TX误差矢量幅度(EVM),数值不到−40 dB,可为外部功率放大器(PA)的选择留出可观的系统裕量。板载发射(TX)功率监控器可以用作功率检测器,从而实现高度精确的TX功率测量。

完全集成的锁相环(PLL)可针对所有接收和发射通道提供低功耗的小数N分频频率合成。设计中集成了频分双工(FDD)系统需要的通道隔离。还集成了所有VCO和环路滤波器器件。AD9361的心核可以直接用1.3 V稳压器供电。IC通过一个标准四线式串行端口和四个实时输入/输出控制引脚进行控制。全面的省电模式可将正常使用情况下的功耗降至较低。AD9361采用10 mm × 10 mm、144引脚芯片级球栅阵列封装(CSP_BGA)。

应用

  • 点对点通信系统
  • 毫微微蜂窝/微微蜂窝/微蜂窝基站
  • 通用无线电系统
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

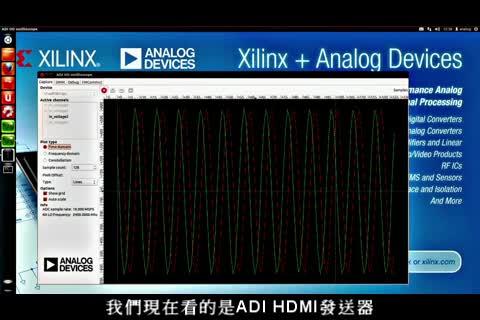

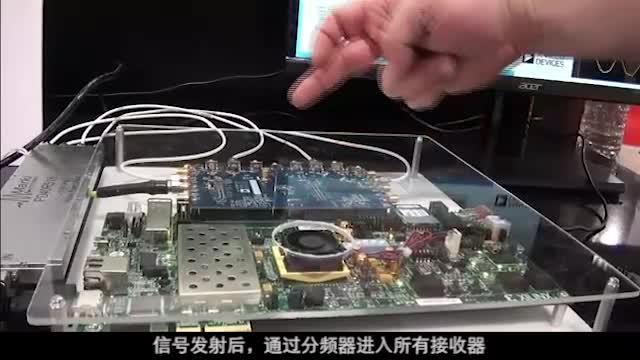

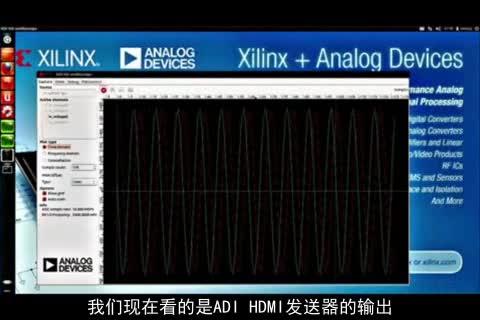

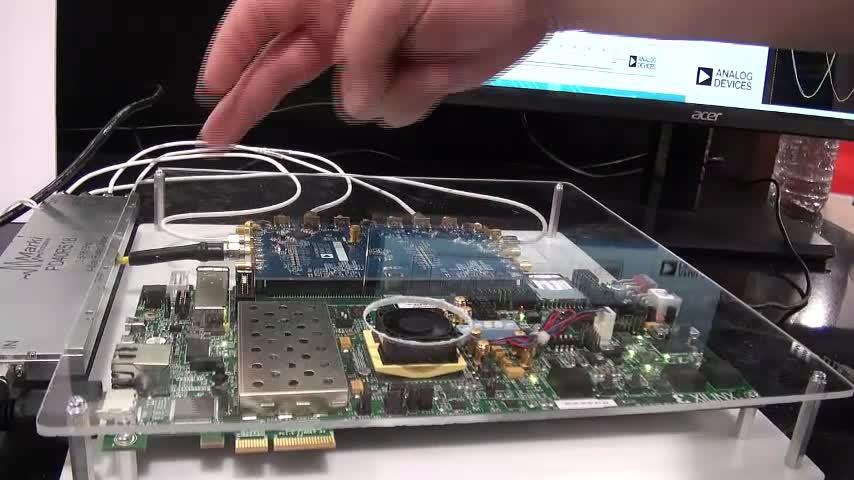

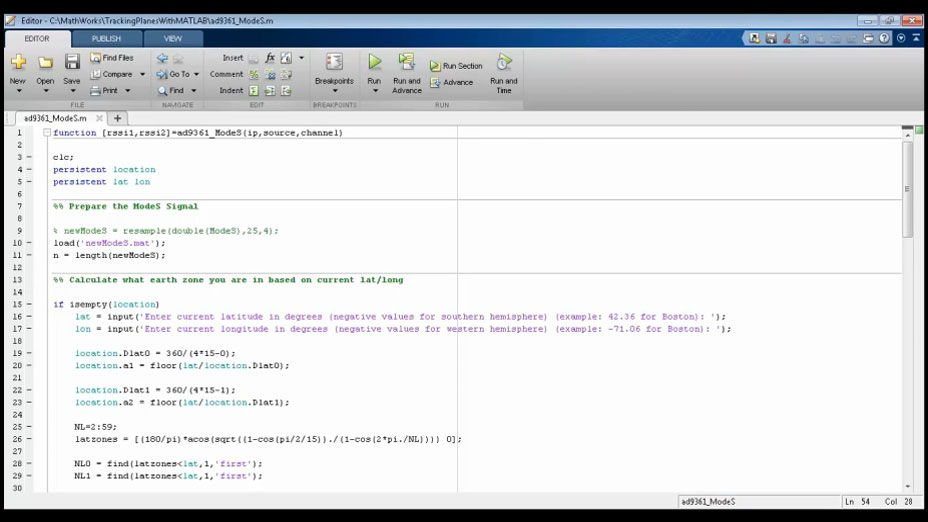

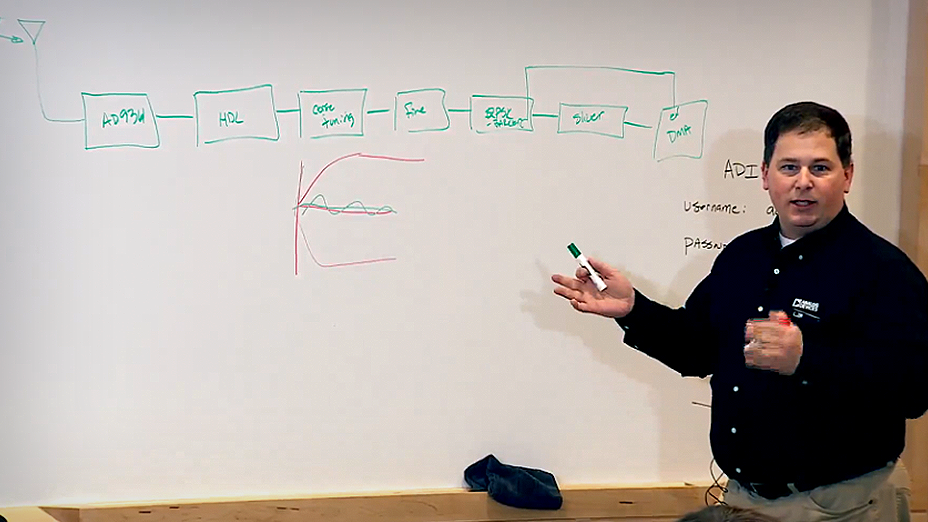

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
AD9361BBCZ
  • HTML
  • HTML
AD9361BBCZ-REEL
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 4

reference details image

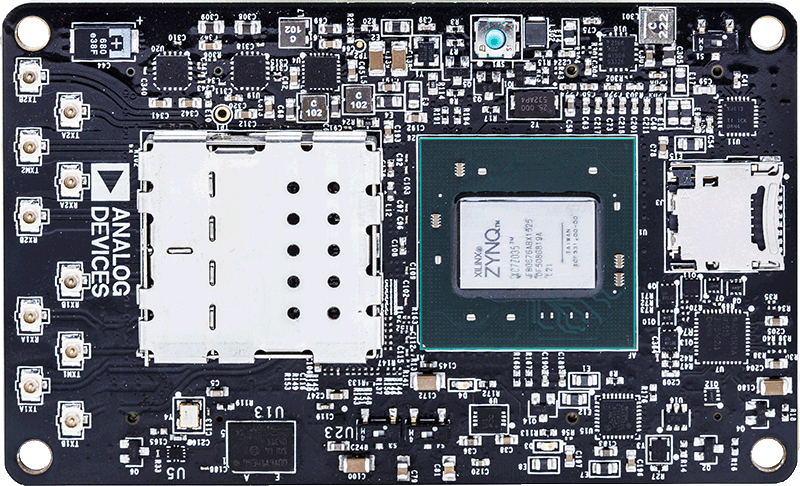

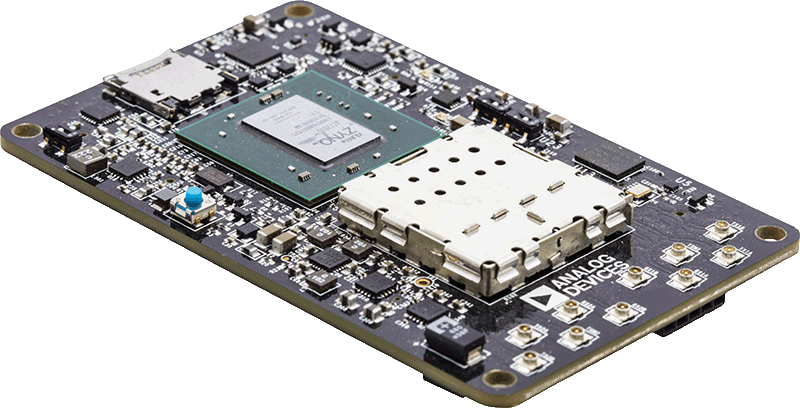

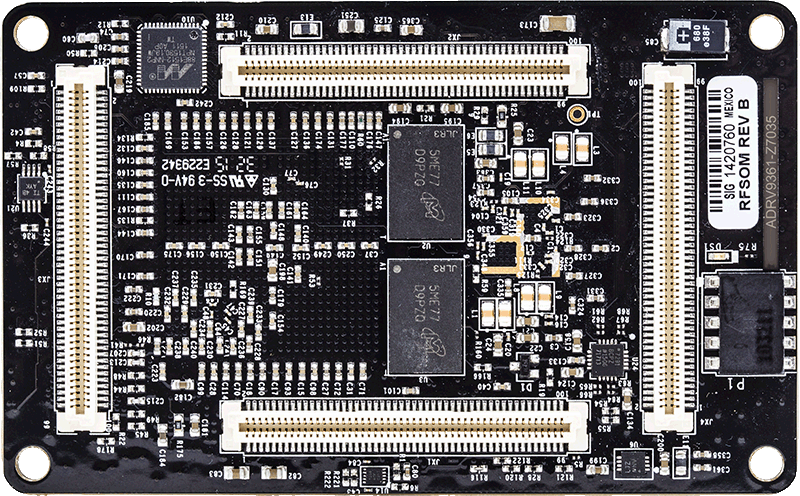

ADRV9361-Z7035

SDR 2x2系统化模块

zoom

ADRV9361-Z7035

SDR 2x2系统化模块

SDR 2x2系统化模块

特性和优点

  • 小尺寸、低功耗、系统级模块 (SOM)
  • 受 MATLAB® 和 Simulink® 支持,用于数据流和 Zynq 目标
  • 符合 MIL-STD 202G 关于热量、振动和冲击的标准
  • SOM 上集成了:
    • ADI 公司 AD9364-BBCZ 集成式 1x1 RF Agile Transceiver 捷变收发器
    • Xilinx Zynq XC7Z035-2L FBG676I AP SoC
    • 包括原理图、BOM、HDL、Linux 驱动程序和应用软件

产品详情

ADRV9361-Z7035 SDR 2x2 系统化模块是一款软件定义无线电(SDR),将 ADI 公司的 AD9361 集成式 RF Agile Transceiver™ 捷变收发器与 Xilinx Z7035 Zynq®-7000 完全可编程 SoC 相结合。

ADRV9361-Z7035 在 70 MHz 至 6.0 GHz 范围内提供宽带 2x2 接收和发射路径,非常适合多种固定和移动 SDR 应用。

ADRV9361-Z7035 SOM 经过全面验证,将 RF 信号路径与高速可编程逻辑相结合。它还构成无线通信系统的 RF 至基带信号处理内核,便于设计人员侧重于差别化特性。

ADRV9361-Z7035 提供用于快速原型制作的载波卡,通过与 Xilinx Vivado® 设计套件无缝集成的仿真和代码生成工具提供支持。

ADRV9361-Z7035 可以缩短 SDR 产品设计的面市时间。

reference details image

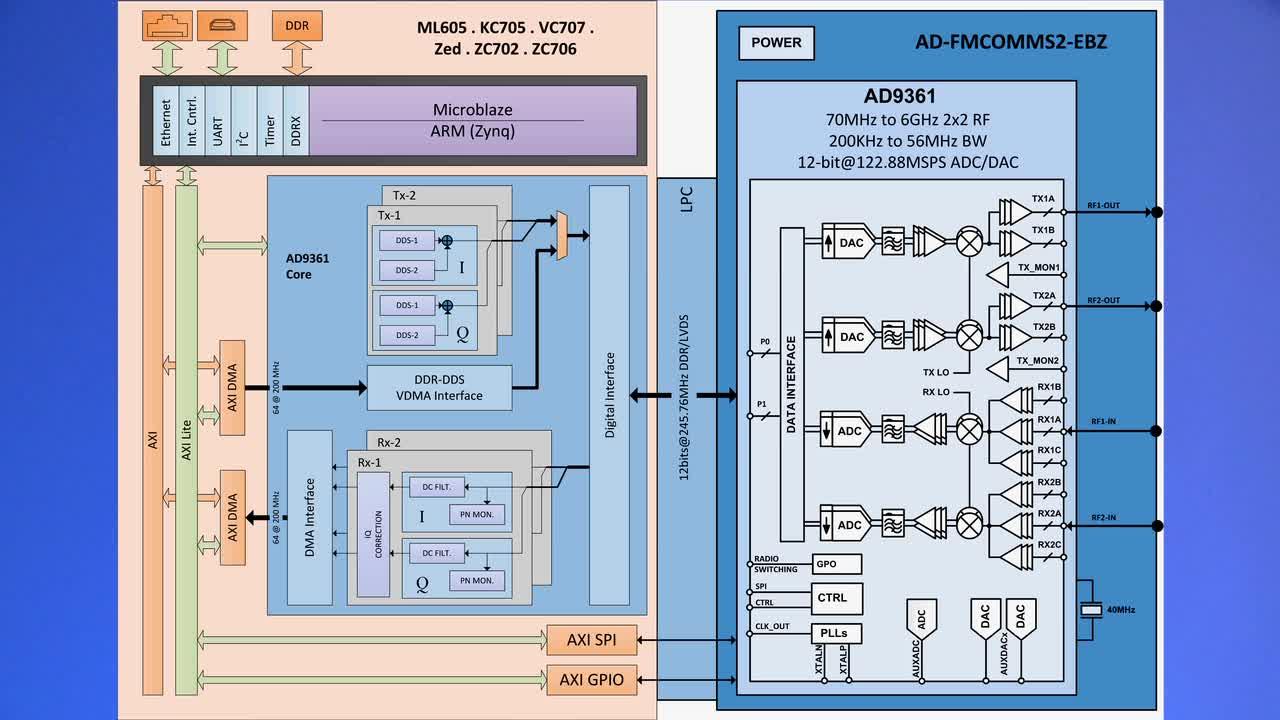

AD-FMCOMMS2-EBZ

AD9361软件定义无线电板(2.4GHz优化)

zoom

AD-FMCOMMS2-EBZ

AD9361软件定义无线电板(2.4GHz优化)

AD9361软件定义无线电板(2.4GHz优化)

特性和优点

  • 软件可以在宽频率范围内(70 MHz至6.0 GHz)调谐,通道带宽为低于200 kHz至56 MHz。
  • 发送和接收路径的相位和频率同步
  • 针对2.4GHz至2.5GHz的窄带范围进行性能优化

产品详情

AD-FMCOMMS2-EBZ是一款高速模拟模块,设计用于展示AD9361—一款高性能、高度集成的RF收发器,适合3G和4G基站以及测试设备、软件定义无线电等RF应用领域。该器件的可编程性和宽带能力使其成为多种收发器应用的理想选择。该器件集RF前端与灵活的混合信号基带部分为一体,集成频率合成器,为处理器或FPGA提供可配置数字接口,从而简化设计导入。AD9361芯片工作频率范围为70 MHz至6 GHz,涵盖大部分特许执照和免执照频段,AD-FMCOMMS2-EBZ板将特别针对2.4 GHz调谐和优化,并且由于板载分立式外部元件的限制,针对其他某些编程配置,它有可能表现出较差的RF性能。通过对AD9361自身编程可改变采样速率、数字滤波器和抽取参数,使该芯片支持的通道带宽范围为低于200 kHz到56 MHz。

AD-FMCOMMS2-EBZ使射频工程师能够将AD9361连接到射频测试平台(矢量信号分析仪、信号发生器等)并测量性能。AD-FMCOMMS2-EBZ 的外部元件(可以轻松交换)具有较窄的射频调谐范围 2400-2500 MHz。预计大多数工程师会针对具体应用/目标频率更换这些外部元件(不同厂商的引脚兼容替代产品)。如需调谐范围更宽的板,请参考AD-FMCOMMS3-EBZ。

reference details image

EVAL-AD-FMCOMMS3-EBZ

AD9361宽带软件自定义无线电板

zoom

EVAL-AD-FMCOMMS3-EBZ

AD9361宽带软件自定义无线电板

AD9361宽带软件自定义无线电板

特性和优点

  • 软件可以在宽频率范围内(70 MHz至6.0 GHz)调谐,通道带宽为低于200 kHz至56 MHz。
  • 发送和接收路径的相位和频率同步
  • 允许高通道密度
  • 通过单 FMC 连接器供电
  • 支持 MIMO 无线电,ADC 和 DAC 的采样同步小于 1
  • 包括原理图、布局、BOM、HDL、Linux驱动程序和应用软件
  • 支持特定频谱设计(PA、LNA等)的附加卡

产品详情

AD-FMCOMMS3-EBZ是一款高速模拟模块,设计用于展示AD9361—一款高性能、高度集成的RF收发器,适合3G和4G基站以及测试设备、软件定义无线电等RF应用领域。该器件的可编程性和宽带能力使其成为多种收发器应用的理想选择。该器件集RF前端与灵活的混合信号基带部分为一体,集成频率合成器,为处理器或FPGA提供可配置数字接口,从而简化设计导入。AD9361芯片工作频率范围为70 MHz至6 GHz,涵盖大部分特许执照和免执照频段,通过对AD9361自身可编程改变采样速率、数字滤波器和抽取参数,使该芯片支持的通道带宽范围为低于200 kHz到56 MHz。


AD-FMCOMMS3-EBZ为软件开发人员和系统架构师提供单一平台,可在比AD-FMCOMMS2-EBZ更宽的调谐范围内工作。该板的预期射频性能必定会因很宽的频带前端而有所降低。它确实符合数据手册的2.4 GHz规格,但不在该板支持的整个射频调谐范围内。该平台支持的整个范围(70 MHz - 6 GHz )的典型性能数据参见该板的相关文档。该板主要用于完成定制硬件前软件开发团队进行系统调研并提供各种波形。设计人员的目的是查看波形,而不是关心最后1 db或1% EVM的性能。有关以性能为导向的平台,请参阅AD-FMCOMMS2-EBZ

reference details image

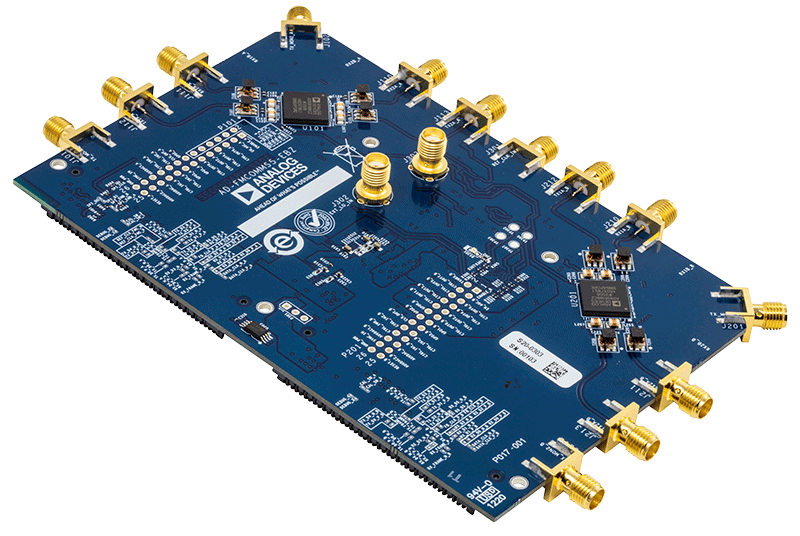

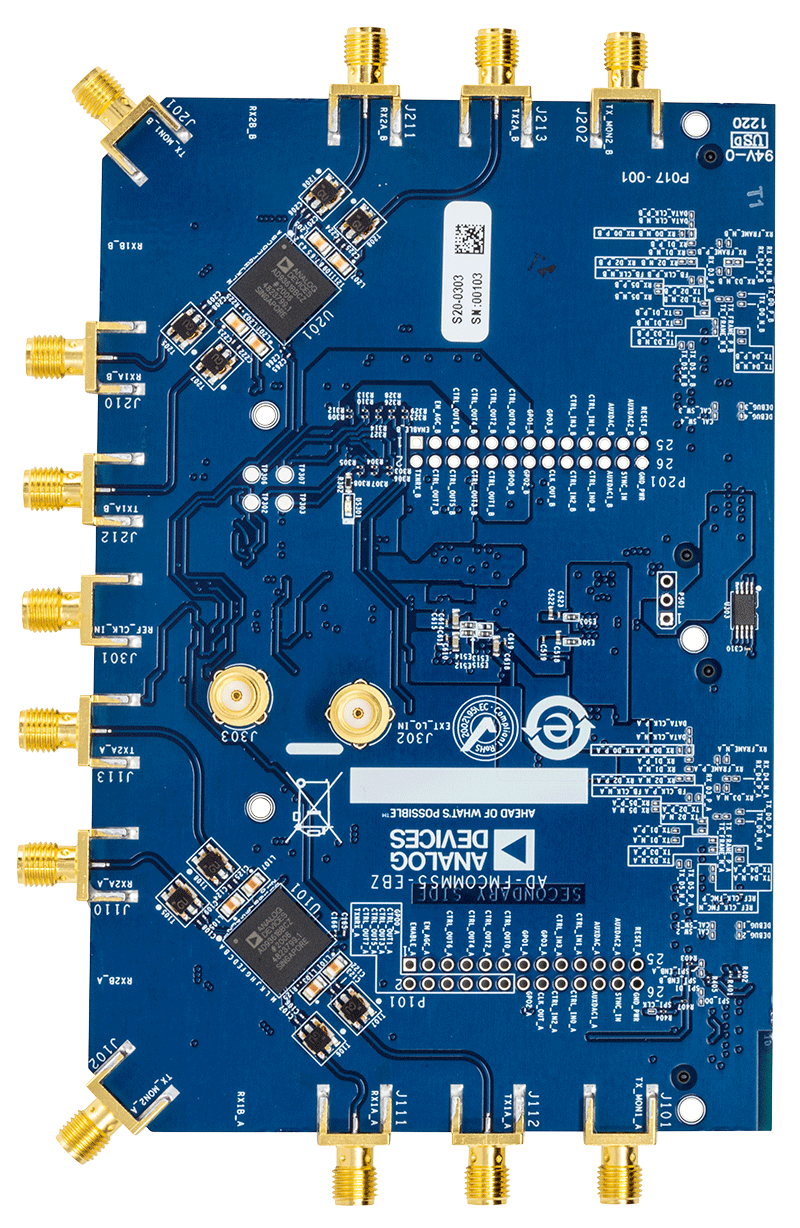

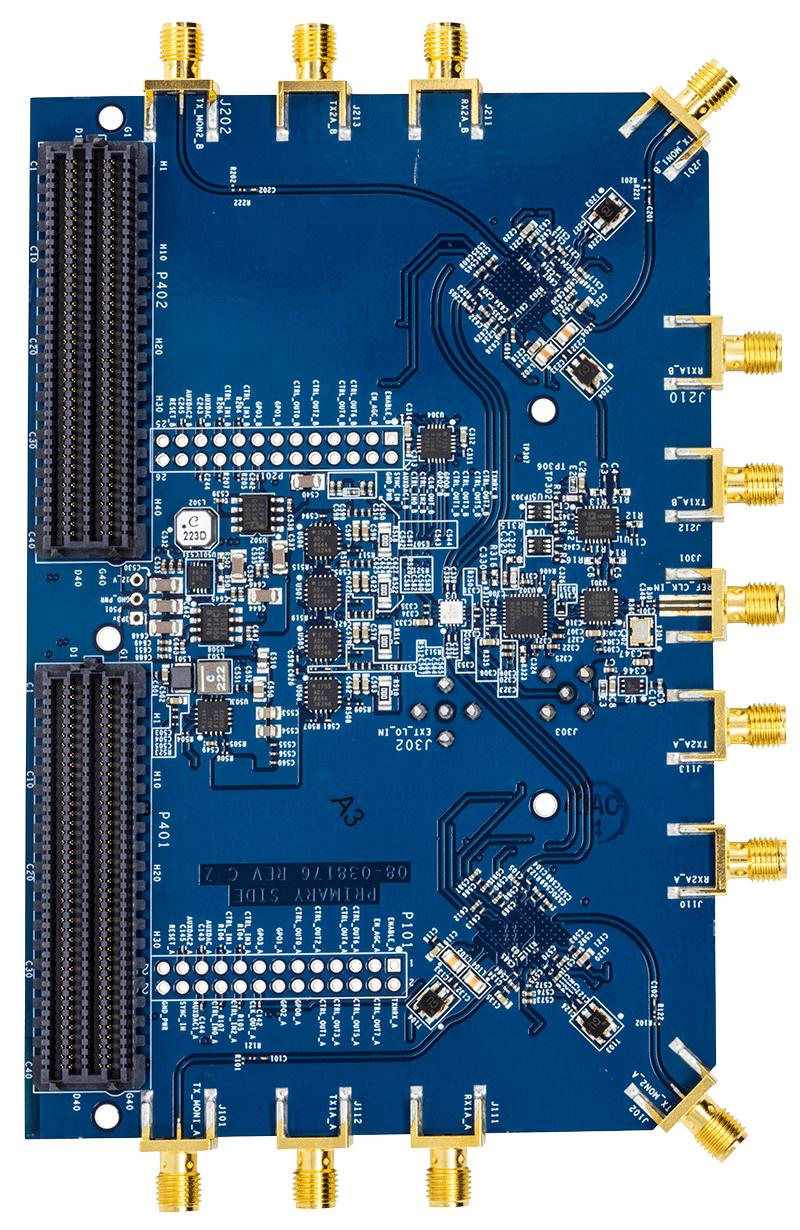

EVAL-AD-FMCOMMS5-EBZ

AD-FMCOMMS5-EBZ评估板

zoom

EVAL-AD-FMCOMMS5-EBZ

AD-FMCOMMS5-EBZ评估板

AD-FMCOMMS5-EBZ评估板

特性和优点

  • 实现双AD9361器件的完整器件配置和校准控制。
  • 软件可以在宽频率范围内(70 MHz至6.0 GHz)调谐,通道带宽为低于200 kHz至56 MHz。
  • 实现双AD9361器件的相位和频率同步,创建同步4x4 MIMO平台。
  • 单个外部LO源可同时驱动两个AD9361器件,从而提高RF性能并简化MIMO设计。
  • 由双FMC连接器供电,可连接Xilinx ZC706平台。
  • 包括原理图、布局、BOM、HDL、Linux驱动程序和应用软件
  • 允许高通道密度


产品详情

AD-FMCOMMS5-EBZ是一款高速模拟模块,设计用于展示多路输入、多路输出(MIMO)应用中的AD9361器件。 AD9361是一款高性能、高度集成的RF收发器,工作频率为70 MHz至6 GHz,支持的带宽范围为200 kHz以下至56 MHz。 AD-FMCOMMS5-EBZ支持双AD9361器件,可用于创建4x4 MIMO系统。 本平台用于实现多种软件定义无线电应用的原型制作和开发,比如有源天线、发射波束生成器和到达系统的接收角度。 AD-FMCOMMS5-EBZ板集成了工作频率范围可达6 GHz的宽带通道,以及可匹配到2.4GHz的窄带通道。 AD-FMCOMMS5-EBZ还内置双ADG918 SPDT开关,可在两个AD9361之间创建校准矩阵。 该开关矩阵硬件结合ADI提供的API软件,可实现两个AD9361之间的全数字RF同步。 ADI提供的API软件还可对两个AD9361器件进行完全独立的器件配置。

由于AD-FMCOMMS5-EBZ同时支持窄带和宽带输入与输出连接,从而使RF工程师能够将AD9361连接到RF测试基准(矢量信号分析仪、信号发生器等)并测量窄带性能,并使软件和系统工程师能够在整个6 GHz工作范围内快速完成原型开发。 此外,AD-FMCOMMS5-EBZ允许两个AD9361器件接收板内生成的外部LO信号,从而实现更佳的RF性能。

应用
  • 通用设计,适合任意软件定义无线电应用
  • MIMO无线电
  • 发射波束生成器和到达检测的接收角度
  • 点对点通信系统
  • 毫微微蜂窝/微微蜂窝/微蜂窝基站

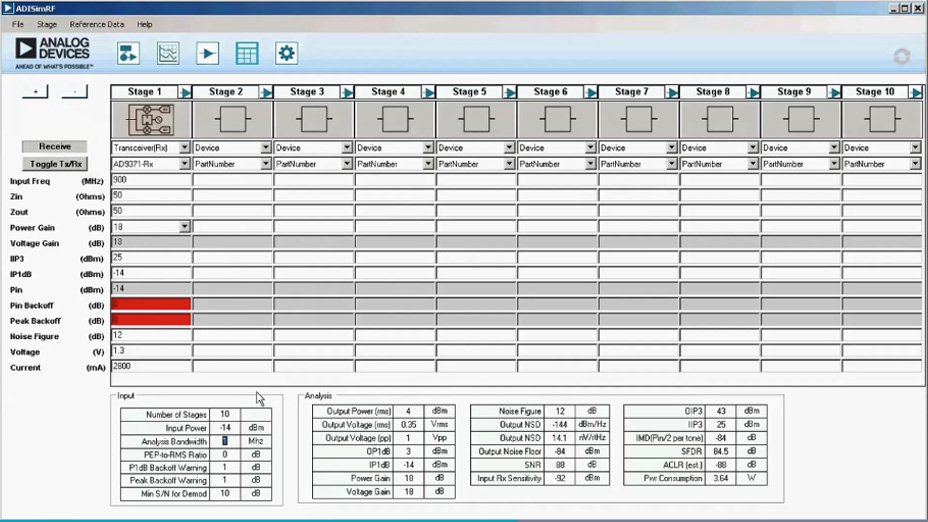

工具和仿真

工具及仿真模型 3

参考电路

参考电路 1

Portable Radio Reference Design Block Diagram

ADRV-PACKRF便携式无线电设计

zoomopens a dialog

CN0412

ADRV-PACKRF便携式无线电设计

CN0412

参考设计

tooltip Info:参考设计
ADRV-PACKRF便携式无线电设计

特性和优点

  • 两个完整的无线电
    • 2 Tx、2 Rx、2观测
  • 多个电源选项
    • 壁式连接、以太网供电、电池
  • 内置IMU和GPS进行跟踪
  • 完全可配置和可定制软件
查看参考设计详情 external link
