LTC2955

具自动接通功能的按钮接通 / 关断控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 16
特性

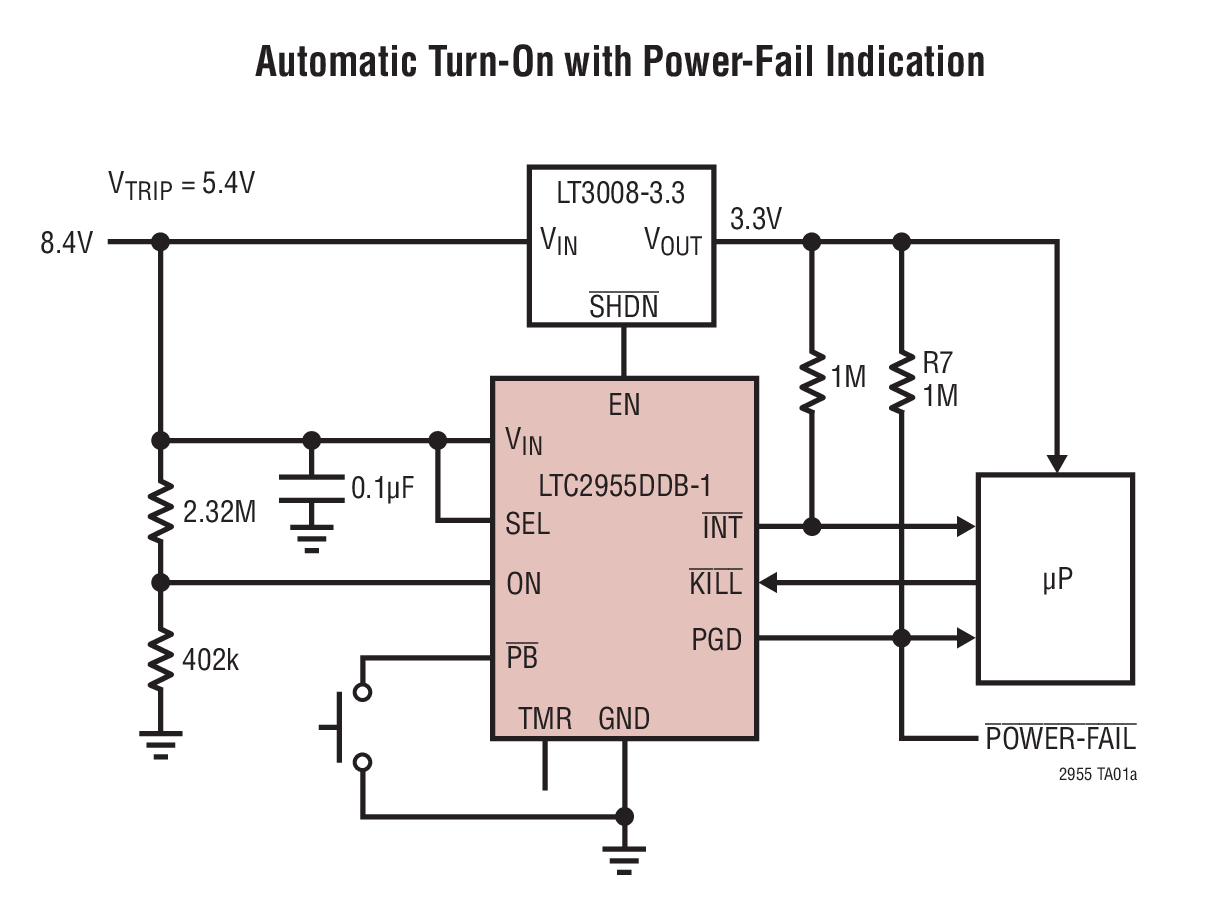

  • 可利用电压监视器输入实现自动接通
  • 宽输入电源范围:1.5V 至 36V
  • 低电源电流:1.2μA
  • PB 输入端上提供了 ±25kV ESD HBM
  • 用于 PB 输入的 ±36V 宽输入电压
  • 低泄漏 EN 输出可提供 DC/DC 转换器控制 (LTC2955-1)
  • 高电压 EN 输出负责驱动外部 P 沟道 MOSFET (LTC2955-2)
  • 简单的接口提供了顺畅的微处理器 (μP) 停机
  • 可调关断定时器

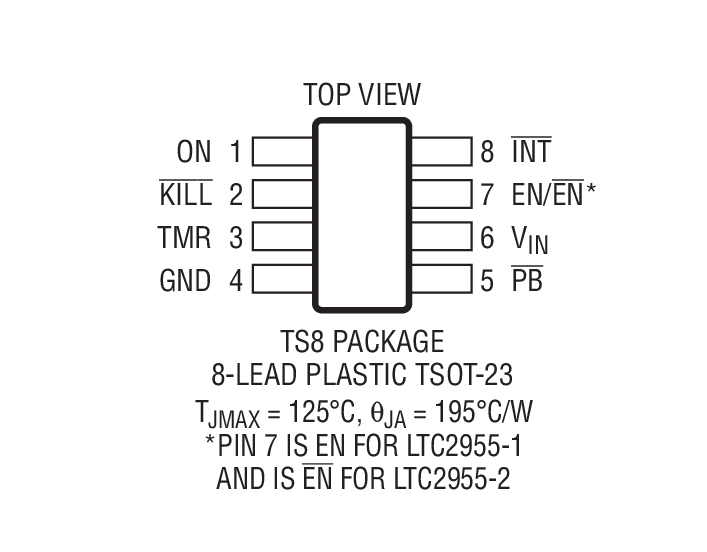

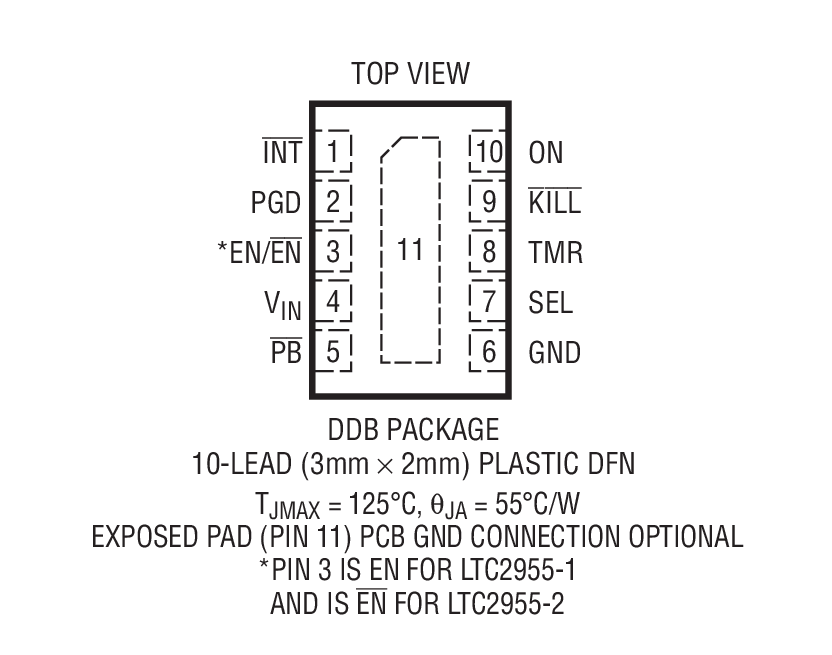

  • 10 引脚 3mm x 2mm DFN 封装和 8 引脚 ThinSOT 封装
更多细节
show more Icon

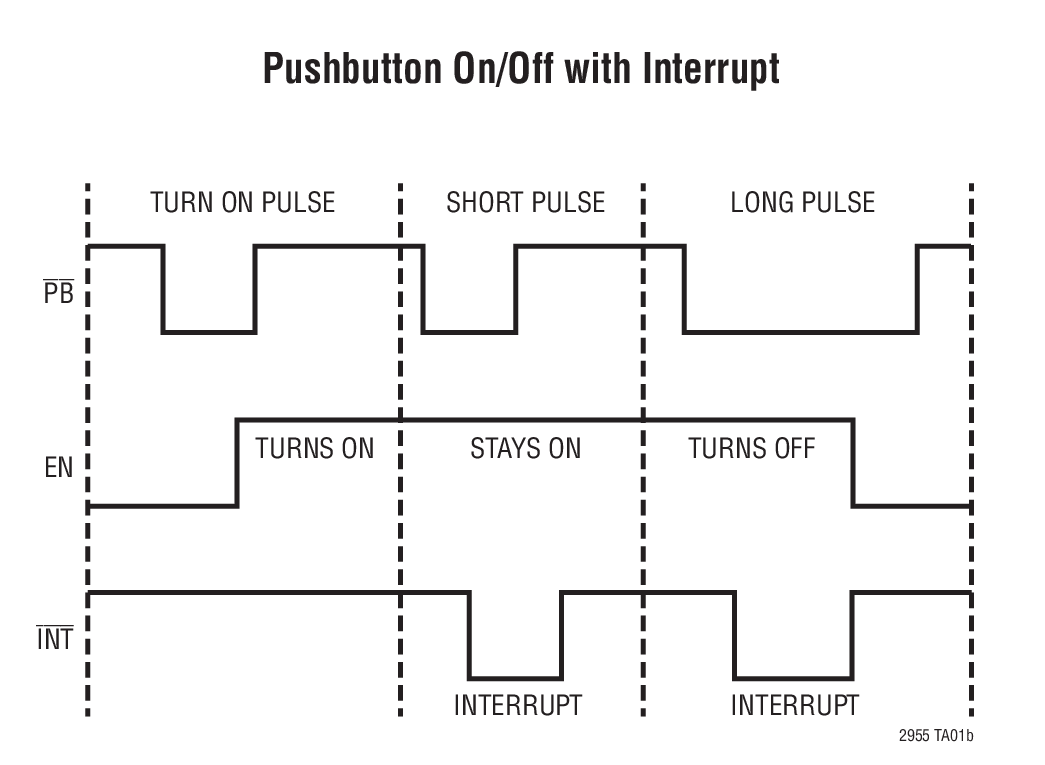

LTC®2955 是一款微功率按钮接通 / 关断控制器,可通过从电源监视器输入和防反跳按钮输入产生一个干净的使能输出来管理系统电源。该器件具有一个中断输出,负责在按钮触发或低电源电压情况下向系统发出告知信号。当系统处于就绪状态时,它可以使用断电输入以关断电源。如果按钮被持续揿压的时间超过了可配置的关断期限,则系统电源将被强制关断.

电源输入涵盖了 1.5V 至 36V 的宽阔范围。稳健的按钮输入可处理 ±36V 的宽电压摆幅以及至 ±25kV 的 ESD 冲击 (人体模型),而不会发生锁断或受损的现象。1.2μA 的低电源电流较大限度地延长了电池的工作时间。该器件可提供针对正或负使能极性的独立版本。



应用

  • 台式电脑及笔记本电脑
  • GPS 设备
  • 便携式仪器
  • 汽车电子
产品模型 16

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC2955CDDB-1#TRMPBF
  • HTML
  • HTML
LTC2955CDDB-1#TRPBF
  • HTML
  • HTML
LTC2955CDDB-2#TRMPBF
  • HTML
  • HTML
LTC2955CDDB-2#TRPBF
  • HTML
  • HTML
LTC2955CTS8-1#TRMPBF
  • HTML
  • HTML
LTC2955CTS8-1#TRPBF
  • HTML
  • HTML
LTC2955CTS8-2#TRMPBF
  • HTML
  • HTML
LTC2955CTS8-2#TRPBF
  • HTML
  • HTML
LTC2955IDDB-1#TRMPBF
  • HTML
  • HTML
LTC2955IDDB-1#TRPBF
  • HTML
  • HTML
LTC2955IDDB-2#TRMPBF
  • HTML
  • HTML
LTC2955IDDB-2#TRPBF
  • HTML
  • HTML
LTC2955ITS8-1#TRMPBF
  • HTML
  • HTML
LTC2955ITS8-1#TRPBF
  • HTML
  • HTML
LTC2955ITS8-2#TRMPBF
  • HTML
  • HTML
LTC2955ITS8-2#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 3

reference details image

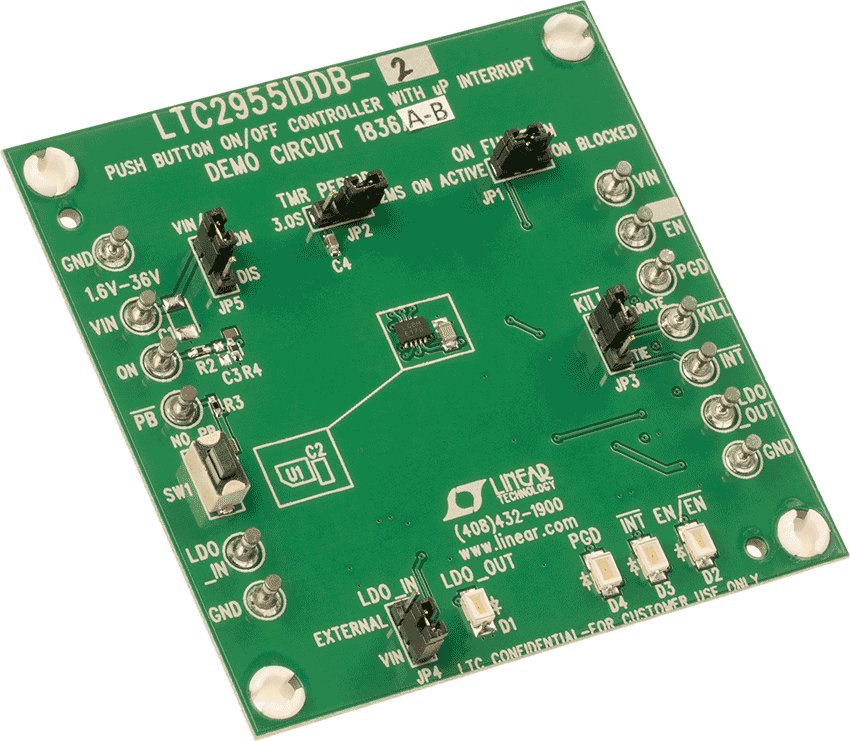

DC1836A-B

LTC2955IDDB-2 | Pushbutton On/Off Controller with Automatic Turn On (EN Output)

reference details image

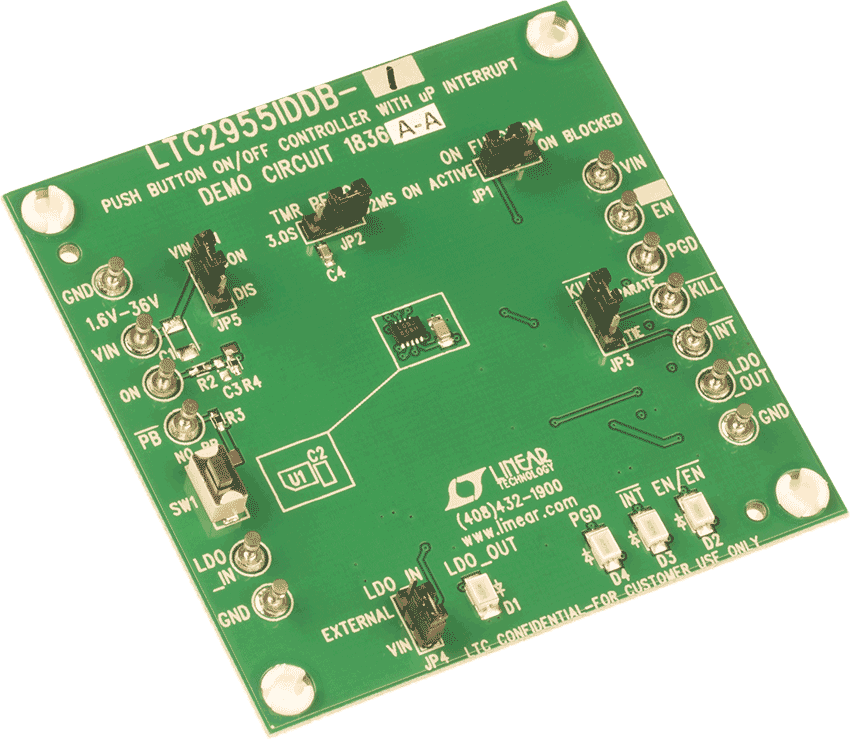

DC1836A-A

LTC2955IDDB-1 | Pushbutton On/Off Controller with Automatic Turn On (EN Output)
