LTC6991

量产

TimerBlox：可重置的低频振荡器

数据手册 (Rev. D) 产品选型表
产品模型
18
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 周期范围：1毫秒至9.5小时
  • 使用1至3个电阻配置
  • 最大频率误差<1.5%
  • 输出复位功能
  • 2.25V至5.5V单电源供电
  • 55µA至80µA电源电流
  • （2毫秒至9.5小时时钟周期）
  • 500µs启动时间
  • CMOS输出驱动源/吸电流20mA
  • 工作温度范围：-55°C至125°C
  • 提供薄型(1mm) SOT-23 (ThinSOT™)和2mm × 3mm DFN封装
  • 通过AEC-Q100汽车应用认证
LTC6991
TimerBlox：可重置的低频振荡器

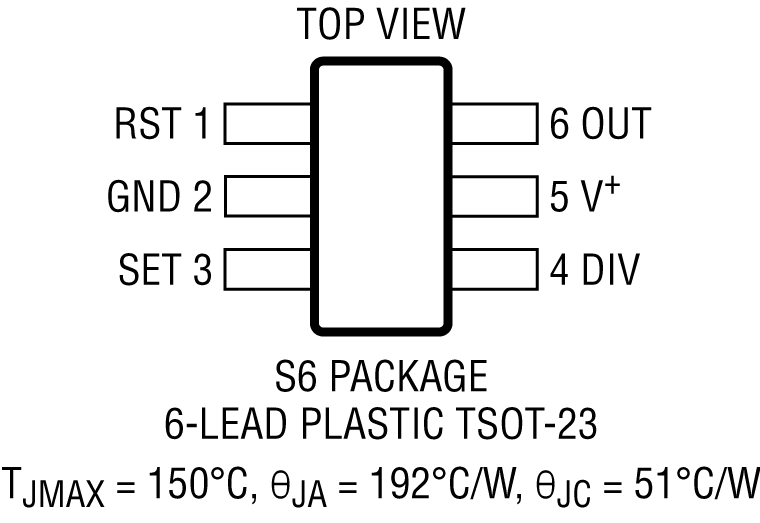

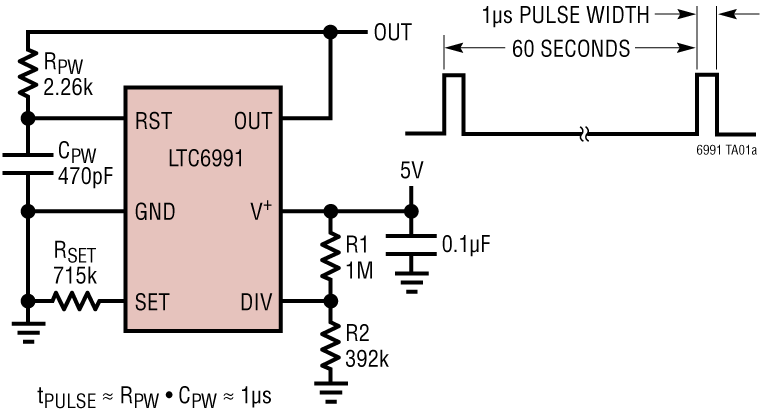

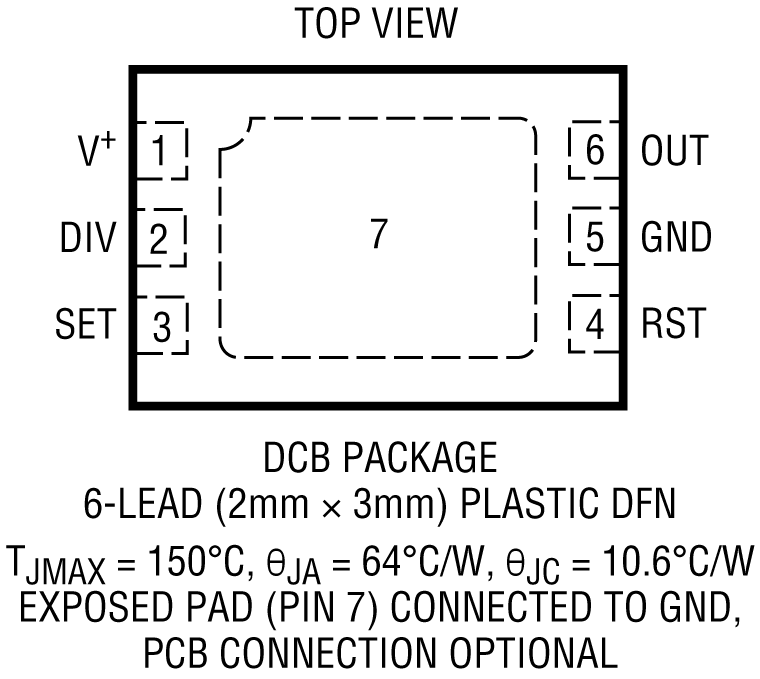

LTC6991 Application Circuit LTC6991 Pin Configuration LTC6991 Pin Configuration LTC6991 Performance Graph
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

技术文章 2

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
模拟温度传感器 1
LTC2997
量产 远程 / 内部温度传感器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 4

LTspice中提供以下器件型号：

  • LTC6991

LTC6991: Low Frequency Oscillator

打开工具
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
schematic 6
DC1562B-B

LTC6991演示板 | 1Hz (1s)固定频率

立即购买 更多内容

产品详情

演示电路1562B是一款工程工具，用于设计和评估LTC699X-X系列TimerBlox®电路。该板的中心部分具有预配置的TimerBlox功能。DC1562B提供十二种时序功能变化，如表1所示。






DC1562B-B
LTC6991演示板 | 1Hz (1s)固定频率

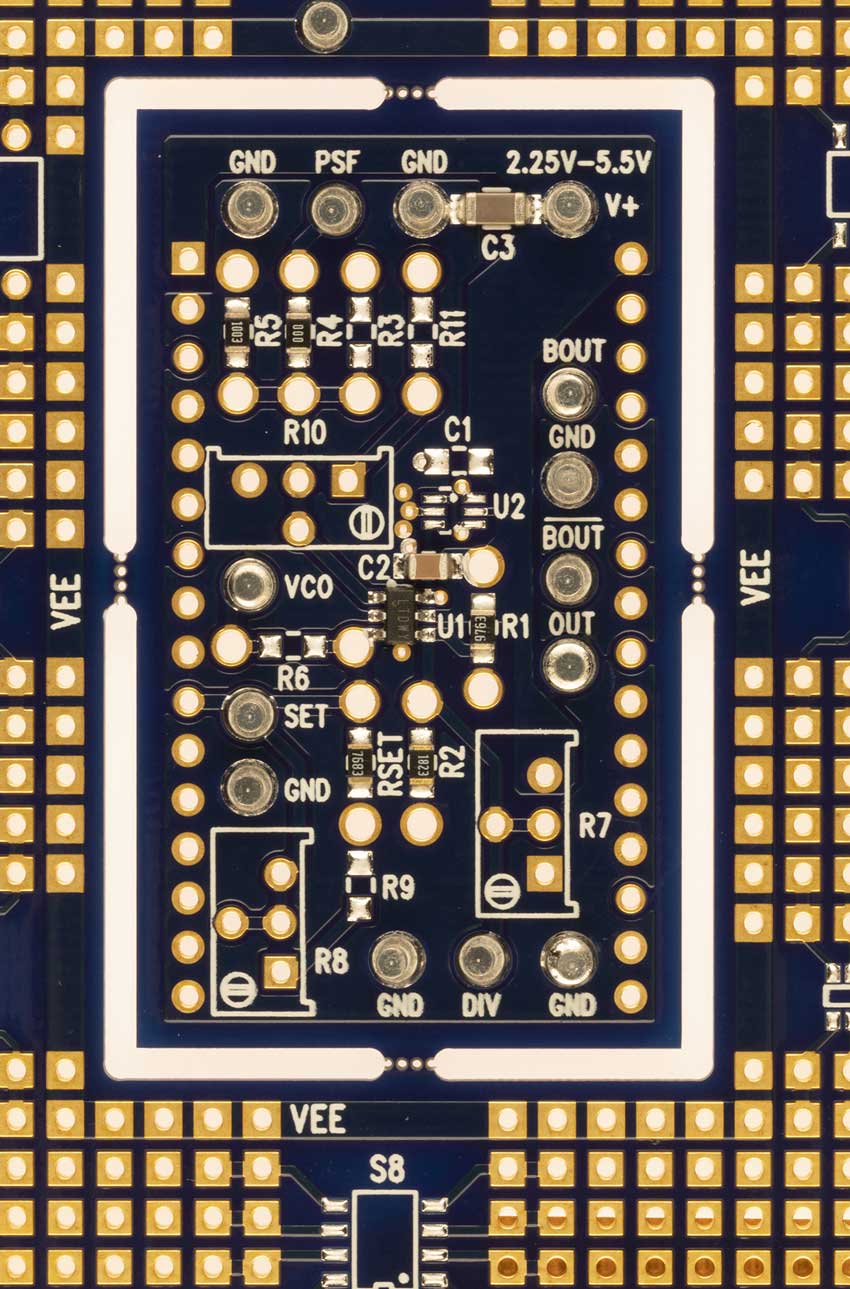

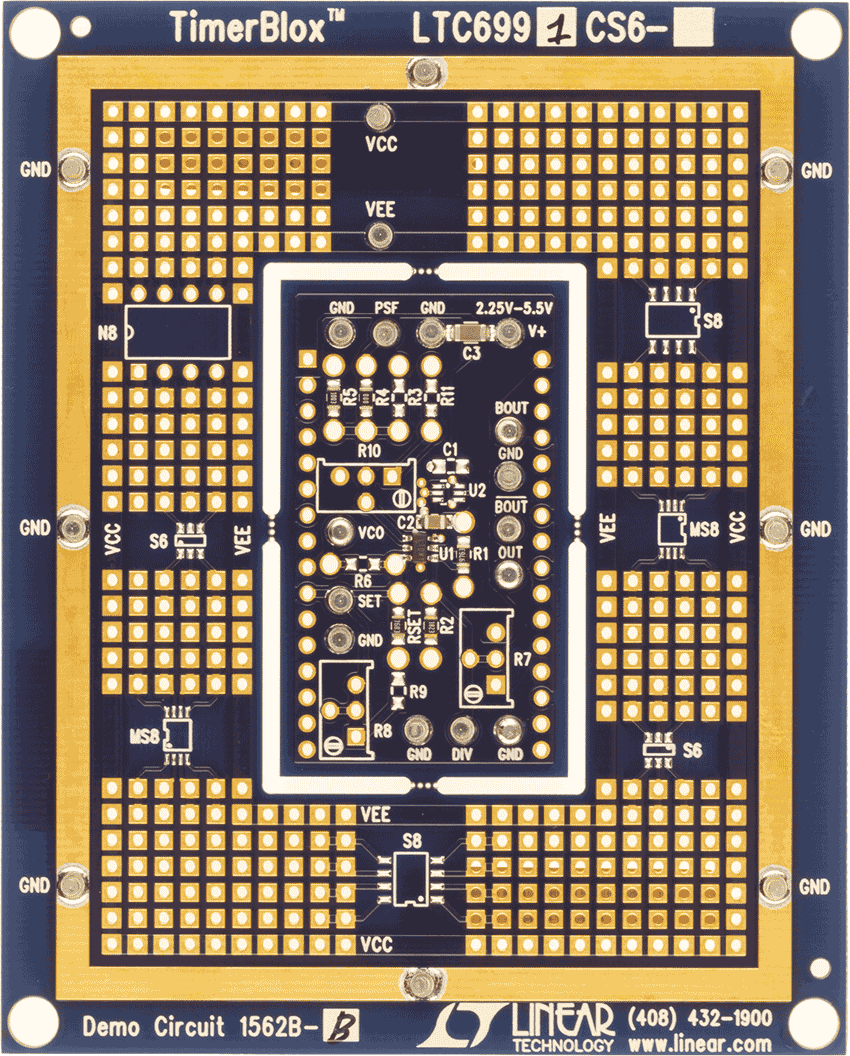

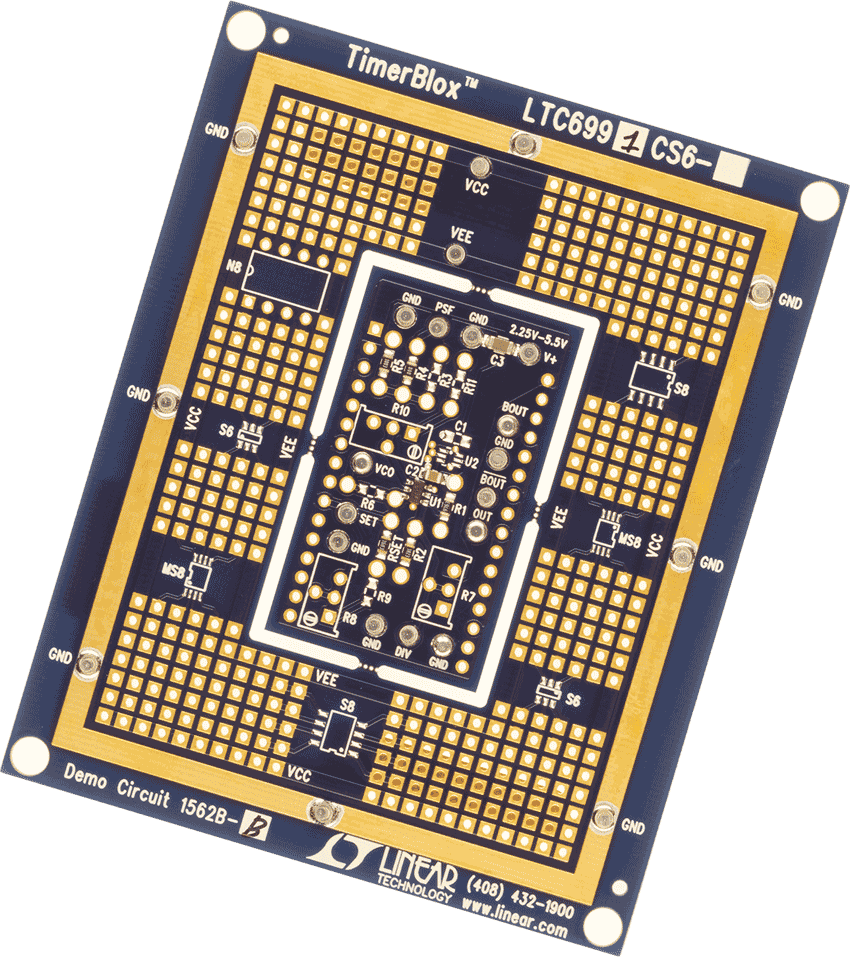

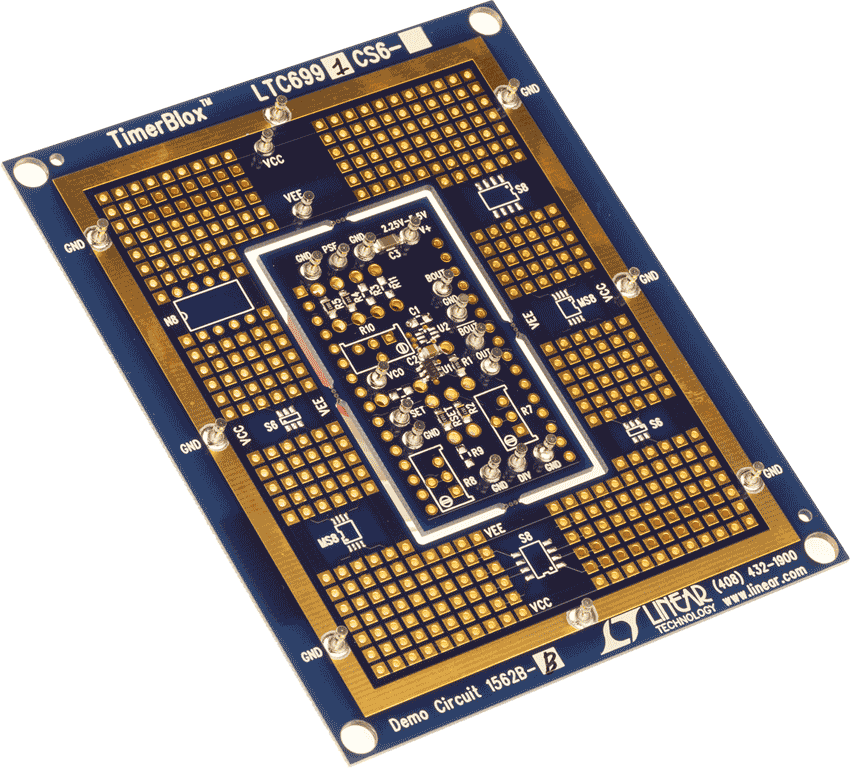

DC1562B-B Demo Board DC1562B-B Demo Board DC1562B-B Demo Board DC1562B-B Demo Board DC1562B - Schematic DC1562B - Demo Board Image

参考电路

Figure 1. CN0521 Simplified Block Diagram
Figure 1. CN0521 Simplified Block Diagram
EVAL-CN0521-EBZ
EVAL-CN0521-EBZ - Top View
EVAL-CN0521-EBZ - Bottom View
CN0521 参考设计

USB-Powered, 2.4 GHz RF Low Noise Amplifier Receiver with Overpower Protection Circuit

查看参考设计详情

特性和优点

  • +26 dB of Rx Signal Gain
  • 50 ohm Input and Output Impedance
  • Overvoltage Input Protection
  • SMA Input and Output Connectors
  • USB Powered
Figure 1. CN0518 Simplified Block Diagram
Figure 1. CN0518 Simplified Block Diagram
EVAL-CN0518-EBZ
EVAL-CN0518-EBZ - Top View
EVAL-CN0518-EBZ - Bottom View
CN0518 参考设计

USB-Powered, 915 MHz RF Low Noise Amplifier Receiver with Overpower Protection Circuit

查看参考设计详情

特性和优点

  • +25 dB of Rx Signal Gain
  • 50 ohm Input and Output Impedance
  • Overvoltage Input Protection
  • SMA Input and Output Connectors
  • USB Powered

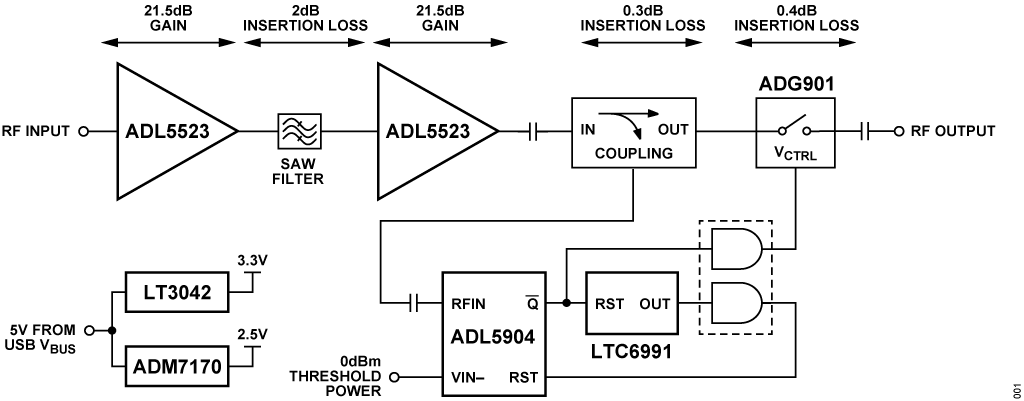

Figure 1. CN0555 Simplified Block Diagram
Figure 1. CN0555 Simplified Block Diagram

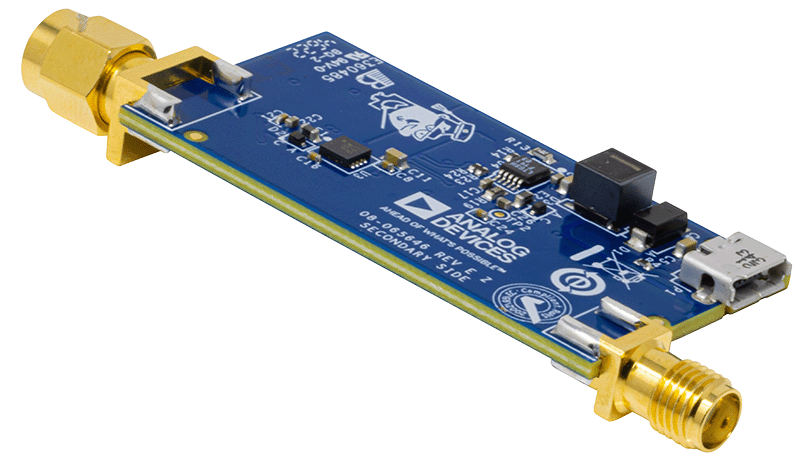

EVAL-CN0555-EBZ

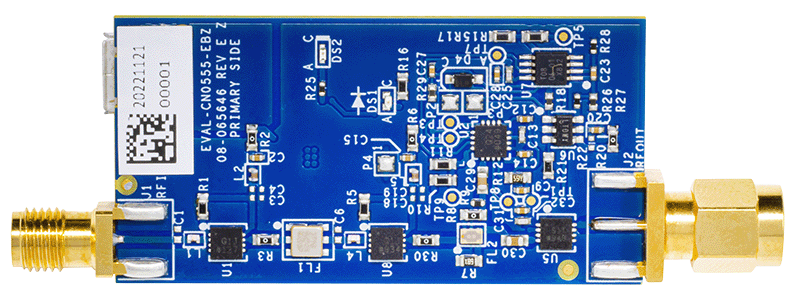

EVAL-CN0555-EBZ - Bottom View

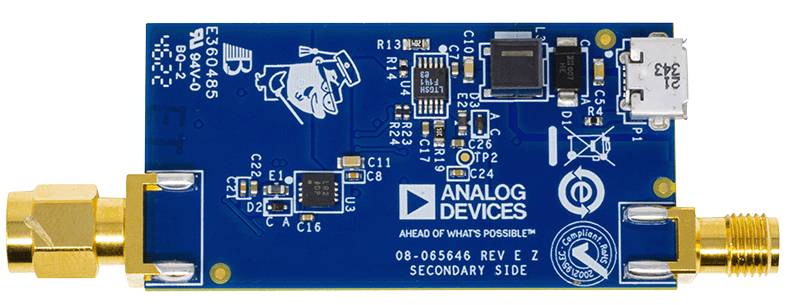

EVAL-CN0555-EBZ - Top View
