  5. ADL5904


概览

优势和特点

  • RMS和包络阈值检测
  • 宽输入频率范围: DC MHz至6 GHz
  • RF输入范围: 45 dB(+15 dBm至-30 dBm)
  • RMS线性dB输出,调整比例33 mV/dB
  • 输入包络阈值检测和锁存
  • 可编程阈值和锁存器复位功能
  • 快速响应时间: 20 ns(从RFIN至锁存器)
  • 所有功能:稳定的温度和电源
  • 工作电压:3 V和5 V(-40°C至+105°C)
  • 低功耗: 2.5 mA(电源电压:3.0 V)
  • 关断模式功耗:<100 µA
  • 16引脚、3 mm × 3 mm LFCSP封装

产品详情

ADL5904是一款双功能射频(RF) TruPwr™检波器,工作频率范围为DC至6 GHz。它提供rms功率测量以及可编程包络阈值检测功能。

rms功率测量功能具有45 dB检测范围,标称范围为-30 dBm至+15 dBm。rms功率测量功能提供低功耗性能,具备内在无纹波误差传递功能。

利用包络阈值检测功能,将内部包络检波器电压与用户定义的输入电压进行比较。当包络检波器电压超过用户定义阈值电压时,内部比较器捕获事件并将其锁定在设置/复位(SR)触发器中。超过用户编程阈值的RF输入信号至输出锁存的响应时间为12 ns。锁存事件保持在触发器上直至施加复位脉冲。

ADL5904的RF输入采用直流耦合,支持任意的低交流频率操作。它采用3.3 V电源工作,功耗为3.5 mA。在ENBL引脚上施加逻辑低信号时,禁用模式将此电流降至100 μA。

ADL5904采用3 mm x 3 mm、16引脚LFCSP封装,具有-40°C至+105°C的宽工作温度范围。

应用

  • 发射机信号强度指示(TSSI)
  • 无线功率放大器输入和输出保护
  • 无线接收机输入保护

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

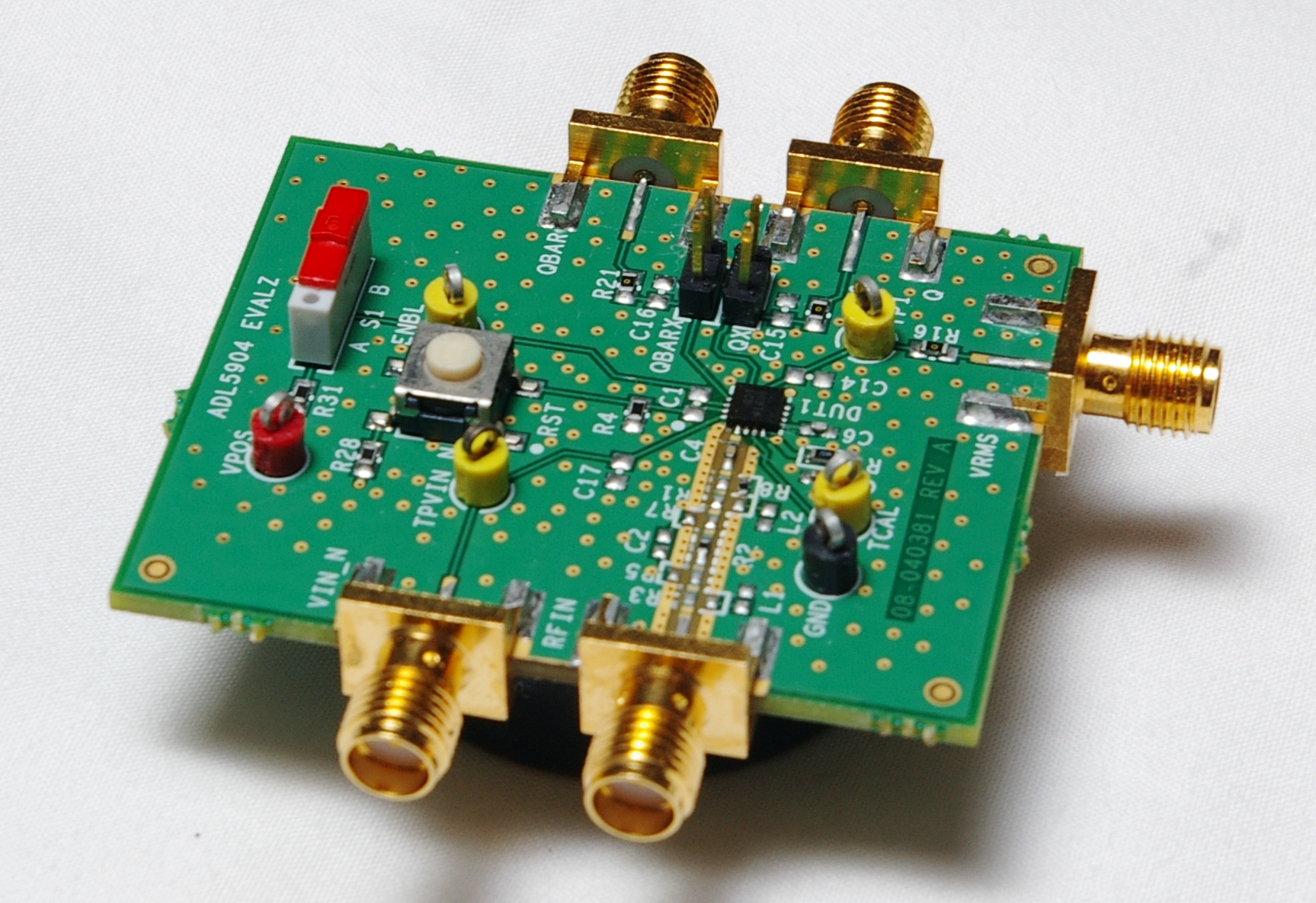

评估套件 (1)
