优势和特点
- 超低RMS噪声：0.8μVRMS（10Hz至100kHz）
- 超低散粒噪声：2nV/√Hz（10kHz时）
- 超高PSRR：79dB（1MHz时）
- 输出电流：200mA
- 宽输入电压范围：1.8V至20V
- 单个电容改善了噪声性能和PSRR
- 100μA SET引脚电流：初始精度：±1%
- 单个电阻设置输出电压
- 高带宽：1MHz
- 可编程电流限值
- 低压差：350mV
- 输出电压范围：0V至15V
- 可编程电源良好
- 快速启动能力
- 精密使能/UVLO
- 可并联以实现较低的噪声和较高的电流
- 带折返功能的内部限流
- 最小输出电容：4.7μF陶瓷
- 电池反接和反向电流保护
- 10引脚MSOP和3mm × 3mm DFN封装
- 通过AEC-Q100汽车应用认证
产品详情
LT3042 是一款高性能低压差线性稳压器，其采用 LTC 的超低噪声和超高 PSRR 架构以为对噪声敏感的 RF 应用供电。LT3042 被设计为后随一个高性能电压缓冲器的高精度电流基准，其可容易地通过并联以进一步降低噪声、增加输出电流和在 PCB 上散播热量。
该器件可在 350mV 典型压差电压条件下提供 200mA。工作静态电流的标称值为 2mA，并在停机模式中减小至 <<1μA。LT3042 的宽输出电压范围 (0V 至 15V) 及保持单位增益操作的能力可提供几乎恒定的输出噪声、PSRR、带宽和负载调整率，这与编程输出电压无关。此外，该稳压器还拥有可编程电流限值、快速启动能力和用于指示输出电压调节的可编程电源良好。
LT3042 可在采用 4.7μF (最小值) 陶瓷输出电容器的情况下实现稳定。内置保护功能电路包括反向电池保护、反向电流保护、以及具折返的内部电流限制和具迟滞的热限制。LT3042 采用耐热性能增强型 10 引脚 MSOP 封装和 3mm x 3mm DFN 封装。
应用
- RF 电源：PLL、VCO、混频器、低噪声放大器 (LNA)
- 非常低噪声仪表
- 高速 / 高精度数据转换器
- 医疗应用：成像、诊断
- 高精度电源
- 用于开关电源的后置稳压器
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (2)
参考资料
-
R531 Reliability Data3/26/2018
-

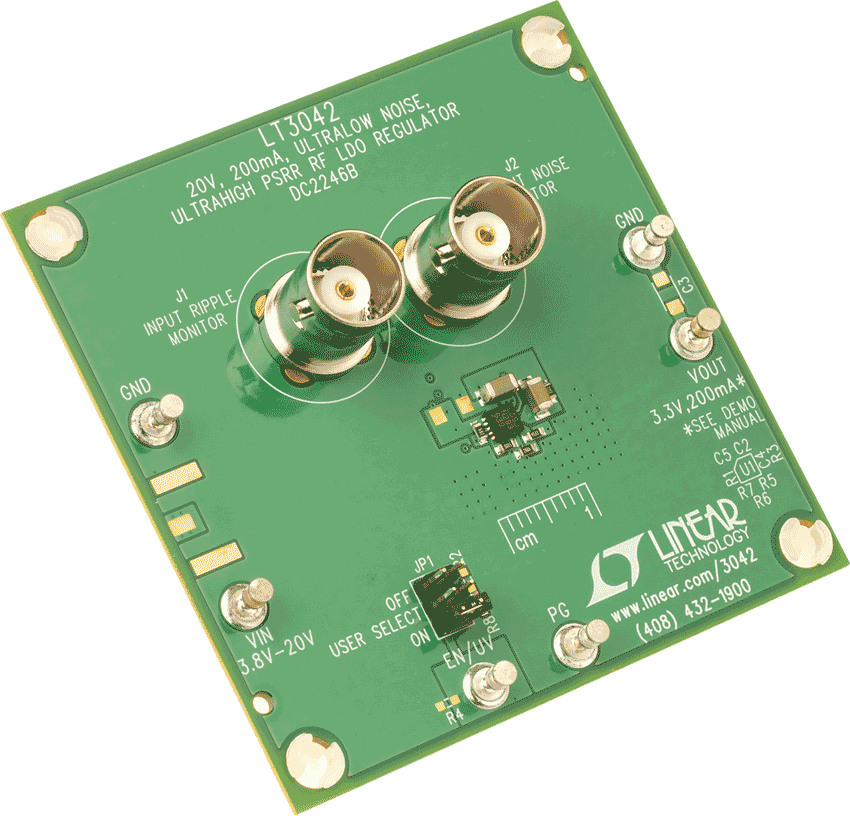

DC2246B - Demo Manual3/28/2017
-

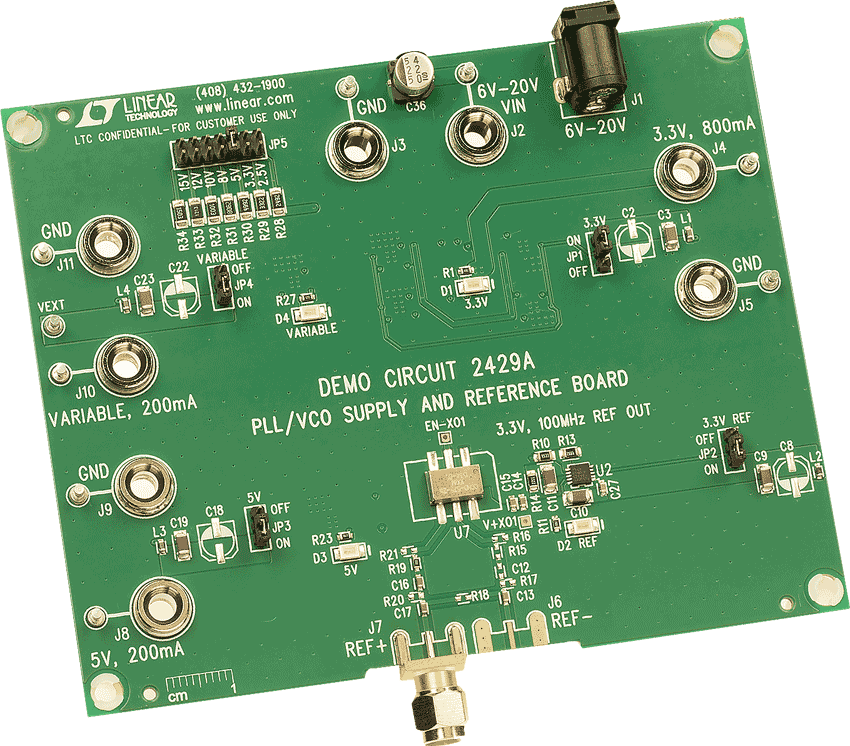

DC2429A - Demo Manual8/23/2016
-
