概览
优势和特点
- 排序、调整和监控四种电源并为其设置裕量
- 管理故障，监控遥测并创建故障日志
- PMBus™ 兼容命令集
- 由 LTpowerPlay® GUI提供支持
- 将电源裕量设置或调整电源至目标值的0.25%范围内
- 监控输入电流(±1%)并累计电能
- 每通道快速OV/UV和OC监控器
- 协调多个LTC PSM器件上的时序和故障管理
- 将故障自动记录到内部EEPROM
- 无需附加软件即可自动工作
- 外部温度和输入电压监控器
- 精确监控四个输出电压、四个输出电流、四个外部温度、输入电压和电流以及内部裸片温度
- 可采用3.3V或4.5V至15V电源供电
- 与LTC2974引脚兼容
- 提供64引脚9mm × 9mm QFN封装和63引脚6.25mm × 7.5mm BGA封装
- 通过AEC-Q100汽车应用认证
产品详情
LTC2975 是一款 4 通道电源系统管理器，用于排序、修整 (伺服)、裕度调节、监控、管理故障、提供远端采样和创建故障记录。PMBus 命令支持电源排序、精准负载点电压调节和裕度调节。DAC 采用一种专有软连接算法以较大限度地抑制电源扰动。监控功能包括针对4 个电源输出通道的过流和欠流、电压和温度门限限值，以及针对单个电源输入通道上的过压和欠压门限限值。可编程故障响应能够利用“在检测到故障之后执行重试操作”的选项来停用电源。导致电源停用的故障会自动触发黑匣子 EEPROM 存储器记录故障状态及相关的远端采样。一个内部 16 位 ADC 负责监视 4 个输出电压、4 个输出电流、4 个外部温度、输入电压和电流和芯片温度。另外，还计算输入功率、能量和输出功率。一个可编程看门狗定时器用于监视微处理器运作的失速状态，并在必要时使微处理器复位。单线式总线可在多个 LTC 电源系统管理 (PSM) 器件上实现电源同步。配置 EEPROM 支持自主型操作，并不需要额外的软件。
应用
- 计算机和网络服务器
- 工业测试和测量
- 高可靠性系统
- 视频和医疗成像
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (5)
参考资料
-
R544 Reliability Data3/26/2018PDF151 K
-
AN-166: In Flight Update with Linduino4/10/2017PDF1M
-
AN-155: Fault Log Decoding with Linduino PSM1/26/2017PDF224K
-
AN-152: Power System Management Addressing (Rev. A)7/12/2016PDF164K
-
AN153 - 用于电源系统管理的 Linduino6/1/2016PDF1M
-
AN-145: Overview of the EEPROM in LTC PSM Devices7/20/2015PDF2M
-
AN-137: Accurate Temperature Sensing with an External P-N Junction9/20/2012PDF527K
-

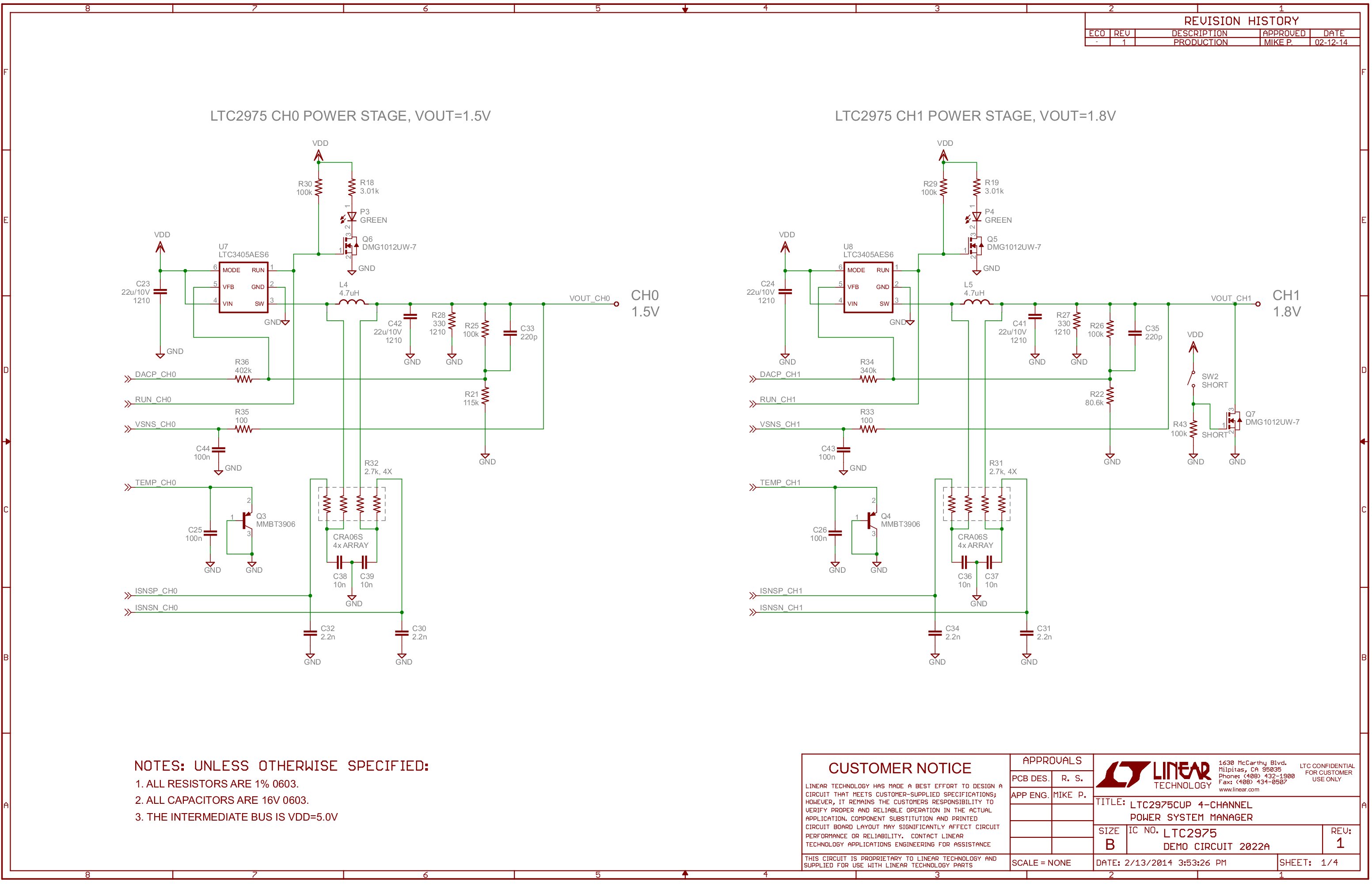

DC2578A - Demo Board Manual1/18/2018PDF2M
-

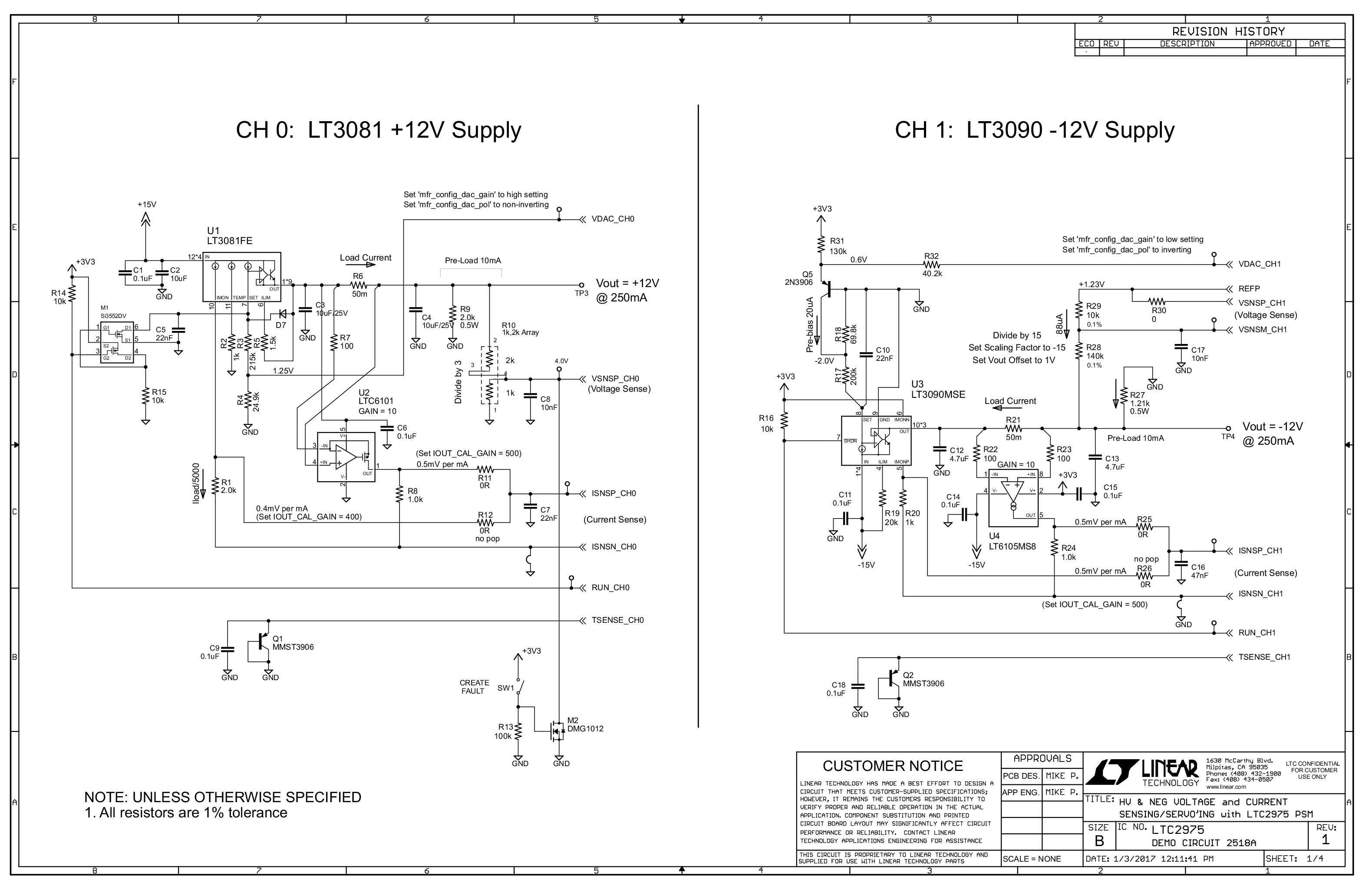

DC2518A - Demo Manual5/3/2017PDF4M
-
DC2428A - Demo Manual2/2/2017PDF5M
-
DC2022A - Demo Manual10/16/2014PDF1M
-
DC1508B - Demo Manual6/24/2014PDF792K
-
Design Checklist for LTC297X Family of PSM Managers8/22/2016PDF215K
-
Power System Manager and Super Sequencer Selection Guide2/23/2018PDF4M
-
Digital Power System Management4/4/2017PDF1M
-
具输入能量监视功能的四通道 PMBus 电源系统管理器用于实现全面的电源系统管理10/15/2018
-
FPGA电源系统管理3/1/2020
-
利用PMBus数字电源系统管理器进行电流检测——第二部分1/1/2022 模拟对话
-
利用PMBus数字电源系统管理器进行电流检测——第一部分12/1/2021 模拟对话
-
High Accuracy Energy Monitoring Solutions from Linear Technology9/6/2016
-
I2C Programmable Multichannel Voltage Supervisors with EEPROM4/1/2015 LT Journal
-
Linduino PSM3/12/2015
