AD8676

超高精度、36 V、2.8 nV/√Hz双路RRO运算放大器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 10
特性
  • 极低电压噪声:2.8 nV/√Hz @ 1 kHz
  • 轨到轨输出摆幅
  • 低输入偏置电流:2 nA(最大值)
  • 极低失调电压:12 μV(典型值)
  • 低输入失调漂移:0.6μV/°C(最大值)
  • 极高增益:120 dB
  • 宽带宽:10 MHz(典型值)
  • 工作电压:±5 V至±18 V
更多细节
show more Icon

AD8676精密运算放大器具有超低失调、漂移和电压噪声,而且输入偏置电流在整个工作温度范围内均非常低。AD8676是一款精密、宽带宽运算放大器,具有轨到轨输出摆幅和极低的噪声特性。工作电压范围为±5 V至±15 V。

AD8676像OP184一样提供轨到轨输出,但具有宽带宽且电压噪声更低,而且像工业标准OP07放大器一样精度高、功耗低。与其它低噪声、轨到轨运算放大器不同,AD8676具有非常低的输入偏置电流和低输入电流噪声。

AD8676的典型失调电压仅12 µV,失调漂移为0.2 µV/°C,噪声仅为0.10 µV峰峰值(0.1 Hz至10 Hz),因而特别适合不容许存在较大误差源的应用。极低噪声、低输入偏置电流和宽带宽特性,对精密仪器仪表、锁相环(PLL)和其它精密滤波器电路、位置和压力传感器、医疗仪器以及应变计放大器都极为有利。许多系统都可以利用AD8676提供的低噪声、直流精度和轨到轨输出摆幅特性,使信噪比和动态范围达到较大。

对于空间受限的设备而言,AD8676的较小封装和低功耗特性则有助于获得最大通道密度或最小的电路板尺寸。

AD8676的额定温度范围为-40℃至+125℃扩展工业温度范围,提供8引脚MSOP封装和流行的8引脚窄体SOIC封装,两种均为无铅封装。MSOP封装器件仅提供卷带和卷盘形式。

关于这款超高精度、轨到轨运算放大器的单通道版本,请参考AD8675数据手册。

AD8675和AD8676均属于ADI不断扩展的低噪声运算放大器系列。

应用

  • 精密仪器
  • PLL滤波器
  • 激光二极管控制环路
  • 应变计放大器
  • 医疗仪器
  • 热电偶放大器
产品模型 10

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
AD8676ARMZ
  • HTML
  • HTML
AD8676ARMZ-REEL
  • HTML
  • HTML
AD8676ARZ
  • HTML
  • HTML
AD8676ARZ-REEL
  • HTML
  • HTML
AD8676ARZ-REEL7
  • HTML
  • HTML
AD8676BRMZ
  • HTML
  • HTML
AD8676BRMZ-REEL
  • HTML
  • HTML
AD8676BRZ
  • HTML
  • HTML
AD8676BRZ-REEL
  • HTML
  • HTML
AD8676BRZ-REEL7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 4, 2023

- 22_0142

Qualification of an Alternate Wafer Fab for High Voltage Bipolar Products (HVBIP) to Analog Devices, Inc. Wilmington MA

AD8676ARMZ

量产

AD8676ARMZ-REEL

量产

AD8676ARZ

量产

AD8676ARZ-REEL

量产

AD8676ARZ-REEL7

量产

AD8676BRMZ

量产

AD8676BRMZ-REEL

量产

AD8676BRZ

量产

AD8676BRZ-REEL

量产

AD8676BRZ-REEL7

量产

3月 22, 2021

- 21_0001

Addition of Amkor Philippines as an Alternate Site for Singulated MSOP and MSOP_EP

AD8676ARMZ

量产

AD8676ARMZ-REEL

量产

AD8676BRMZ

量产

AD8676BRMZ-REEL

量产

1月 5, 2015

- 14_0246

Qualification of ASE Chungli, as an Alternate Assembly Site for Select MSOP Devices

AD8676ARMZ

量产

AD8676ARMZ-REEL

量产

AD8676BRMZ

量产

AD8676BRMZ-REEL

量产

5月 15, 2012

- 10_0006

Halogen Free Material Change for mini SOIC Products

AD8676ARMZ

量产

AD8676ARMZ-REEL

量产

AD8676BRMZ

量产

AD8676BRMZ-REEL

量产

8月 19, 2009

- 07_0024

Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad

AD8676ARMZ

量产

AD8676ARMZ-REEL

量产

AD8676ARZ

量产

AD8676ARZ-REEL

量产

AD8676ARZ-REEL7

量产

AD8676BRMZ

量产

AD8676BRMZ-REEL

量产

AD8676BRZ

量产

AD8676BRZ-REEL

量产

AD8676BRZ-REEL7

量产

5月 27, 2009

- 06_0083

ADI Silicon Valley Second-Generation High Voltage Bipolar Process (HVBP2) Fab/Trim/Probe Transfer.

AD8676ARMZ-REEL

量产

AD8676ARZ

量产

AD8676ARZ-REEL

量产

AD8676ARZ-REEL7

量产

AD8676BRMZ-REEL

量产

AD8676BRZ

量产

AD8676BRZ-REEL

量产

7月 20, 2012

- 12_0105

Halogen Free Material Change for Select SOIC Narrow and Wide Body Products Assembled at Amkor

AD8676ARZ

量产

AD8676ARZ-REEL

量产

AD8676ARZ-REEL7

量产

11月 23, 2010

- 10_0004

Halogen Free Material Change for SOIC Narrow Body Products Assembled at Amkor

AD8676BRZ

量产

AD8676BRZ-REEL

量产

AD8676BRZ-REEL7

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 4, 2023

- 22_0142

arrow down

Qualification of an Alternate Wafer Fab for High Voltage Bipolar Products (HVBIP) to Analog Devices, Inc. Wilmington MA

AD8676ARMZ

量产

AD8676ARMZ-REEL

量产

AD8676ARZ

量产

AD8676ARZ-REEL

量产

AD8676ARZ-REEL7

量产

AD8676BRMZ

量产

AD8676BRMZ-REEL

量产

AD8676BRZ

量产

AD8676BRZ-REEL

量产

AD8676BRZ-REEL7

量产

3月 22, 2021

- 21_0001

arrow down

Addition of Amkor Philippines as an Alternate Site for Singulated MSOP and MSOP_EP

AD8676ARMZ

量产

AD8676ARMZ-REEL

量产

AD8676BRMZ

量产

AD8676BRMZ-REEL

量产

1月 5, 2015

- 14_0246

arrow down

Qualification of ASE Chungli, as an Alternate Assembly Site for Select MSOP Devices

AD8676ARMZ

量产

AD8676ARMZ-REEL

量产

AD8676BRMZ

量产

AD8676BRMZ-REEL

量产

5月 15, 2012

- 10_0006

arrow down

Halogen Free Material Change for mini SOIC Products

AD8676ARMZ

量产

AD8676ARMZ-REEL

量产

AD8676BRMZ

量产

AD8676BRMZ-REEL

量产

8月 19, 2009

- 07_0024

arrow down

Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad

AD8676ARMZ

量产

AD8676ARMZ-REEL

量产

AD8676ARZ

量产

AD8676ARZ-REEL

量产

AD8676ARZ-REEL7

量产

AD8676BRMZ

量产

AD8676BRMZ-REEL

量产

AD8676BRZ

量产

AD8676BRZ-REEL

量产

AD8676BRZ-REEL7

量产

5月 27, 2009

- 06_0083

arrow down

ADI Silicon Valley Second-Generation High Voltage Bipolar Process (HVBP2) Fab/Trim/Probe Transfer.

AD8676ARMZ-REEL

量产

AD8676ARZ

量产

AD8676ARZ-REEL

量产

AD8676ARZ-REEL7

量产

AD8676BRMZ-REEL

量产

AD8676BRZ

量产

AD8676BRZ-REEL

量产

7月 20, 2012

- 12_0105

arrow down

Halogen Free Material Change for Select SOIC Narrow and Wide Body Products Assembled at Amkor

AD8676ARZ

量产

AD8676ARZ-REEL

量产

AD8676ARZ-REEL7

量产

11月 23, 2010

- 10_0004

arrow down

Halogen Free Material Change for SOIC Narrow Body Products Assembled at Amkor

AD8676BRZ

量产

AD8676BRZ-REEL

量产

AD8676BRZ-REEL7

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 3

reference details image

EVAL-OPAMP-2

EVAL-OPAMP-2评估板

zoom

EVAL-OPAMP-2

EVAL-OPAMP-2评估板

产品详情

通用精密运算放大器评估板针对许多电路配置而设计并优化,以便用户能够找到最适合其应用的设计。这些评估板都符合RoHs标准。参考下列引脚数和封装,决定需要订购的型号。
  • EVAL-PRAOPAMP-2CPZ(双通道8引脚LFCSPCP-8
  • EVAL-PRAOPAMP-2RMZ(双通道8引脚MSOPRM-8
  • EVAL-PRAOPAMP-2RZ(双通道8引脚SOICR-8
reference details image

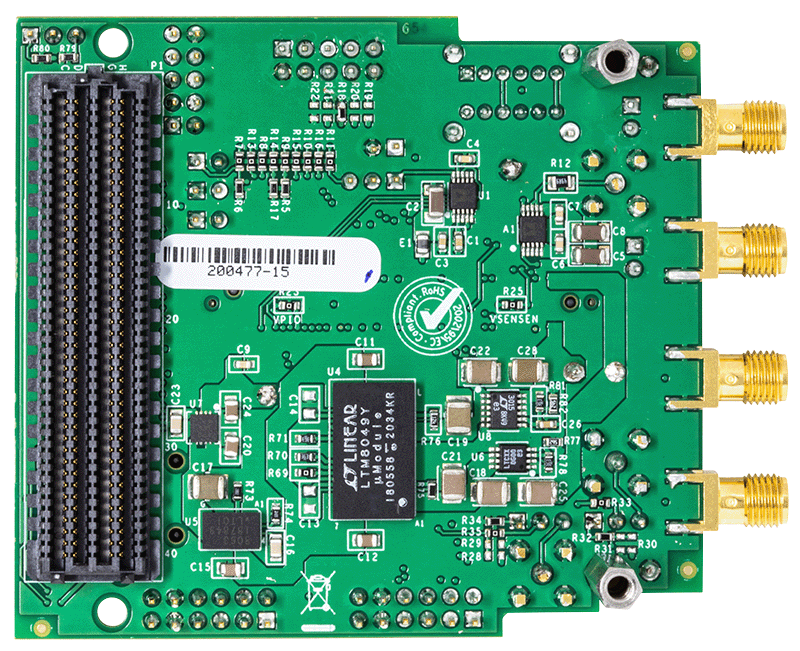

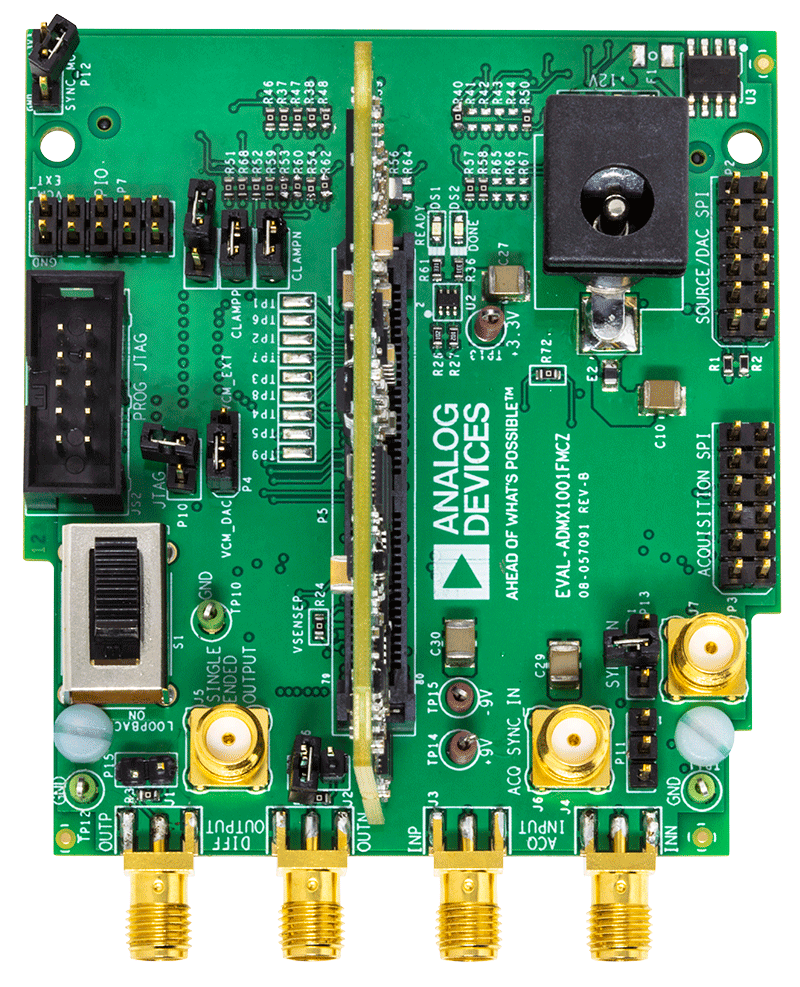

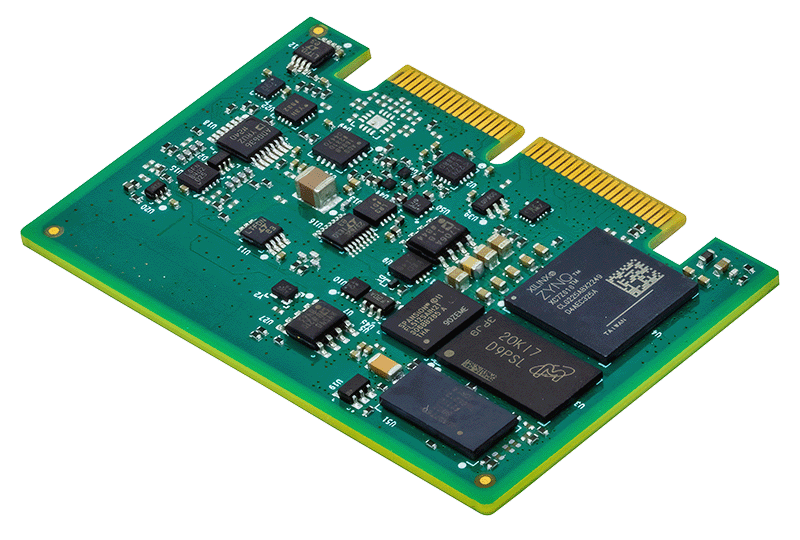

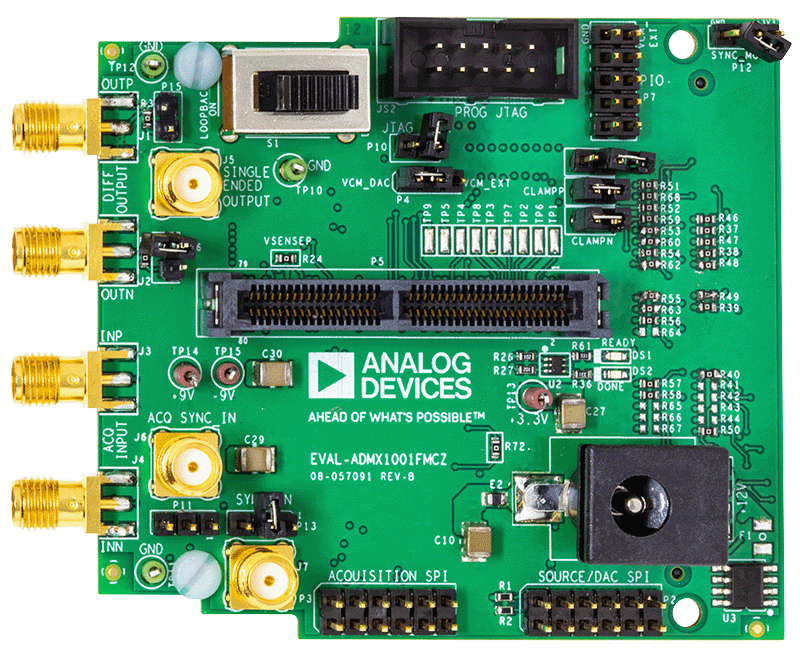

EVAL-ADMX1001

Ultra-low Distortion Signal Generator Measurement Module, Fully Differential Input Acquisition Channel

zoom

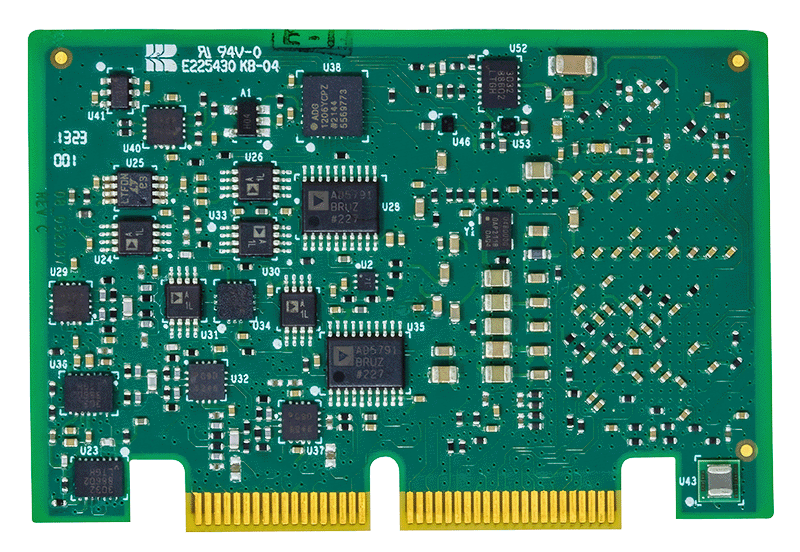

EVAL-ADMX1001

Ultra-low Distortion Signal Generator Measurement Module, Fully Differential Input Acquisition Channel

Ultra-low Distortion Signal Generator Measurement Module, Fully Differential Input Acquisition Channel

特性和优点

  • Ultra-low distortion, high-resolution source
    • DC, 50Hz to 40kHz Frequency Range
    • Proprietary digital pre-distortion (DPD) algorithm
    • –130dBc THD @ 1kHz (typ.)
    • Arbitrary waveform generation (AWG) with on-board pattern memory
    • Differential (balanced) output up to 3.5VRMS
    • Fast pattern switching between multiple stored waveforms
  • Fully Differential input Acquisition Channel
  • Small form-factor (60mm x 40mm)
  • Low power, 1W typ. (quiescent)
  • SPI interface for integration into test and measurement systems

产品详情

The ADMX1001 is an ultra-low distortion sinewave and high-resolution arbitrary waveform generator with an acquisition channel. This high-performance module demonstrates a proprietary digital pre-distortion algorithm that reduces signal distortion below levels that can be achieved with high-performance digital-to-analog converters (DAC) and amplifiers alone. Its differential output can be set to common-mode levels often required to test high-performance analog-to-digital converters (ADC), audio codecs, and other audio ICs and systems. The signal generator and the acquisition channel can be individually controlled using separate, easy to use, SPI interfaces - combined with the module's small-form factor, the ADMX1001 can be easily embedded into test systems, or simply used on the bench for measurement and characterization.

APPLICATIONS

  • High-end audio test
  • Analog-to-digital converter characterization and test
  • Sensor and transducer test
  • Frequency response and network analysis
  • ATE
reference details image

EVAL-ADMX1002

低失真信号发生器测量模块

zoom

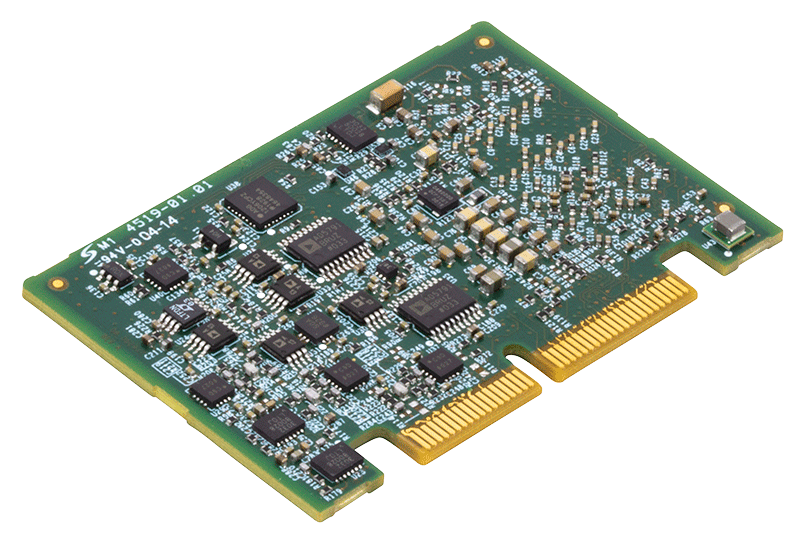

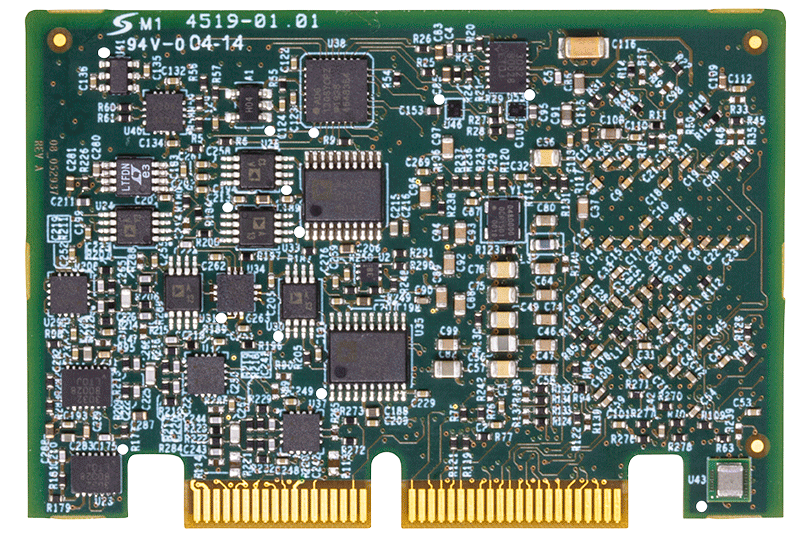

EVAL-ADMX1002

低失真信号发生器测量模块

低失真信号发生器测量模块

特性和优点

  • 低失真、高分辨率源
    • DC至40kHz
    • 专有数字预失真(DPD)算法
    • –130dBc THD(1kHz,典型值)
    • 集成片上模式存储器的任意波形发生器(AWG)
    • 差分(平衡)输出高达3.6VRMS
  • 多个存储波形之间的快速模式切换
  • 小尺寸(60mm x 40mm)
  • 低功耗、1W(典型值、静态)
  • 用于集成到测试与测量系统中的SPI接口

产品详情

ADMX1002是一款低失真正弦波和高分辨率任意波形发生器。此高性能模块展示了专有数字预失真算法,该算法将信号失真降低至可通过高性能数模转换器(DAC)和放大器实现的水平。其差分输出可设置为测试高性能模数转换器(ADC)、音频编解码器和其他音频IC和系统通常所需的共模电平。ADMX1002具有易于使用的SPI接口和小尺寸,可轻松嵌入到测试系统,或用于工作台进行测量和特性表征。

应用

  • 高端音频测试
  • 模数转换器特性表征和测试
  • 传感器测试
  • 频率响应和网络分析
  • ATE
工具和仿真

工具及仿真模型 5

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

参考电路

参考电路 7

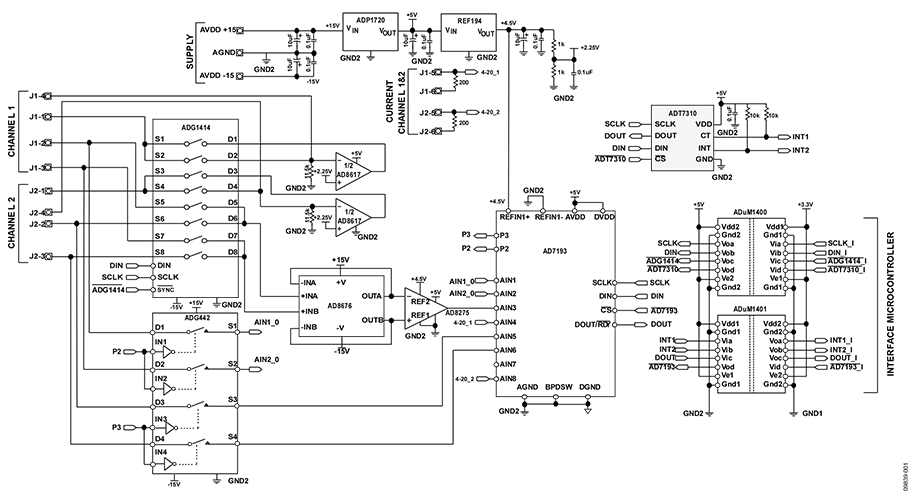

Universal Programmable Analog Front End for Process Control Applications

适合过程控制应用的完全可编程通用模拟前端

zoomopens a dialog

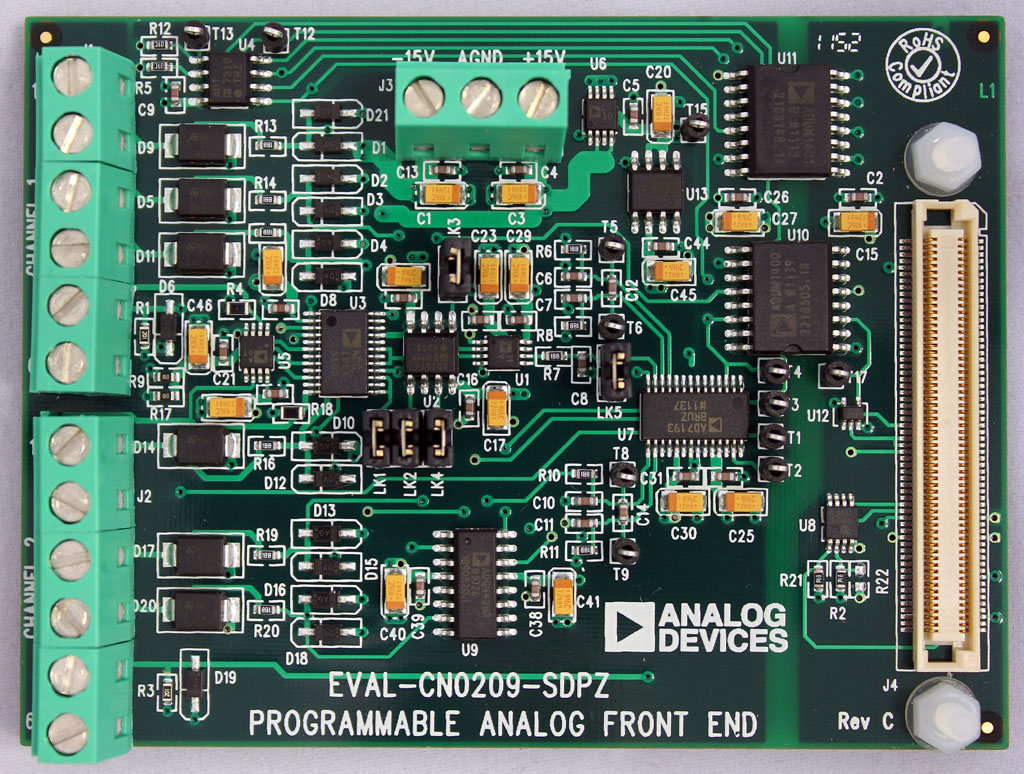

CN0209

适合过程控制应用的完全可编程通用模拟前端

CN0209

参考设计

tooltip Info:参考设计
适合过程控制应用的完全可编程通用模拟前端

特性和优点

  • 适合过程控制的完整模拟前端
  • 输入包括RTD、热电偶、4-20Ma、+/- 10V
  • 在各种输入类型之间轻松切换
查看参考设计详情 external link

设计和集成工具

pdf icon

zip

1003 kB

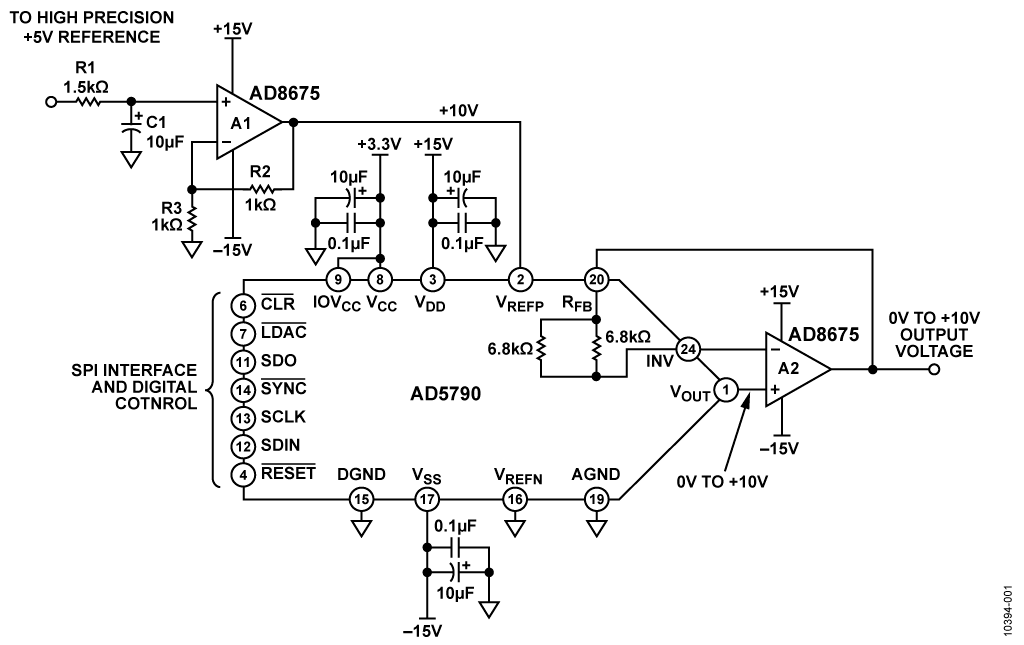

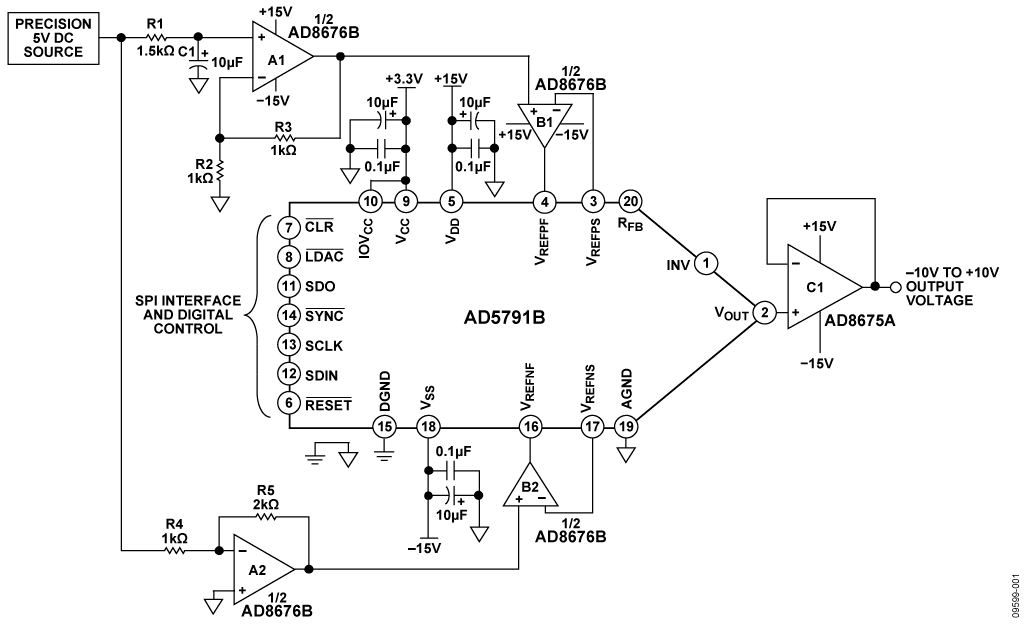

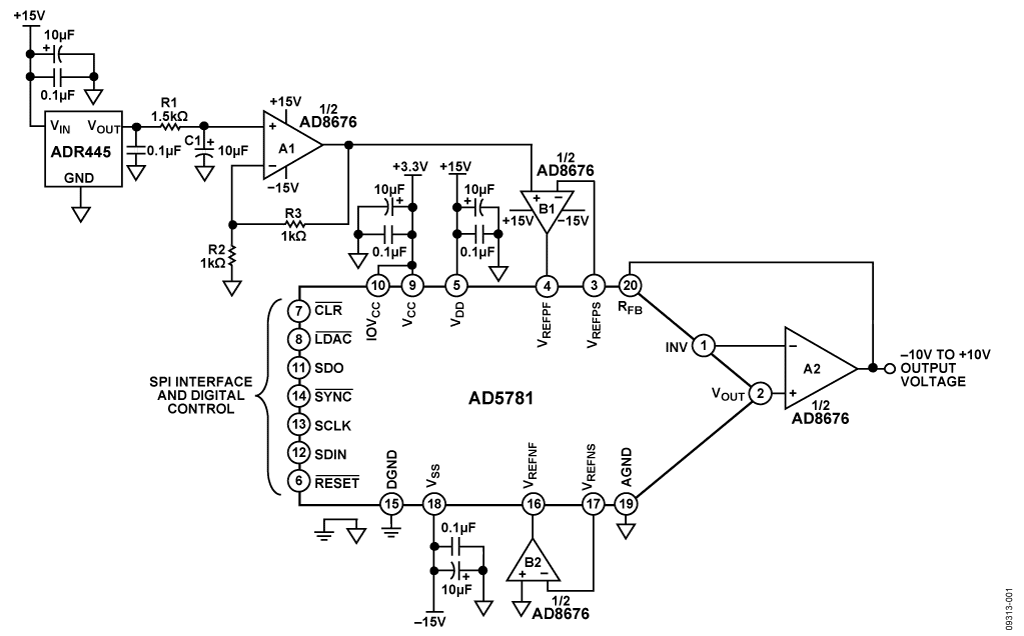

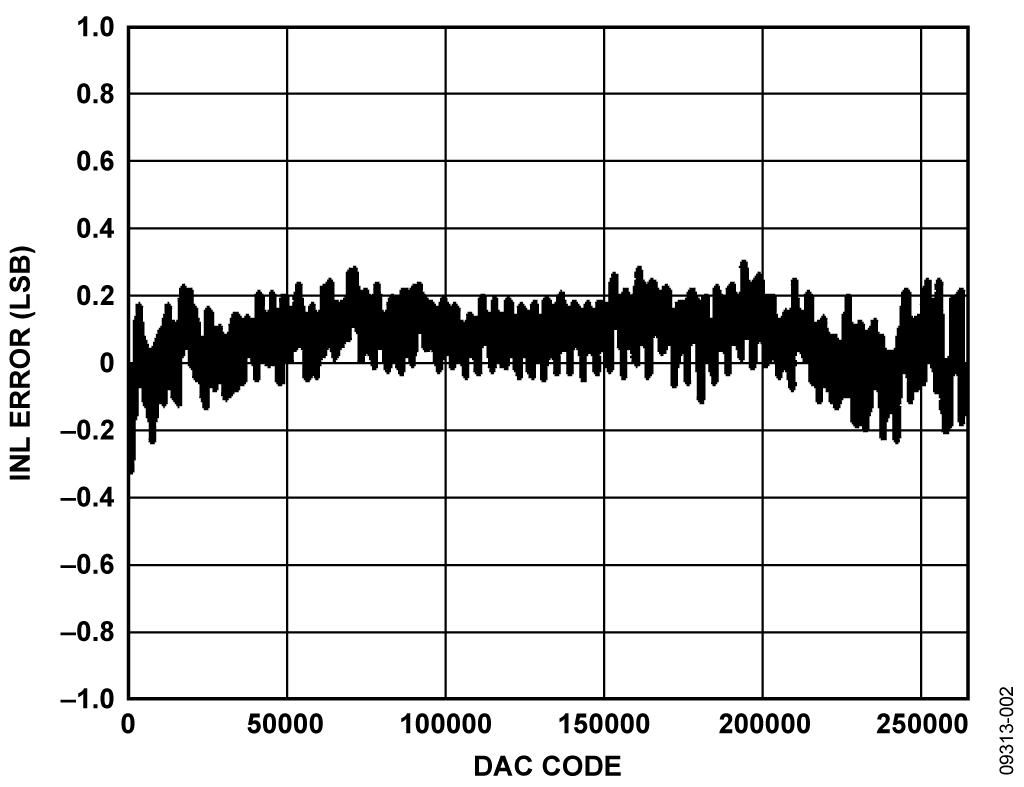

18位、线性、低噪声、精密双极性±10 V直流电压源

20位、线性、低噪声、精密、双极性±10V直流电压源

zoomopens a dialog

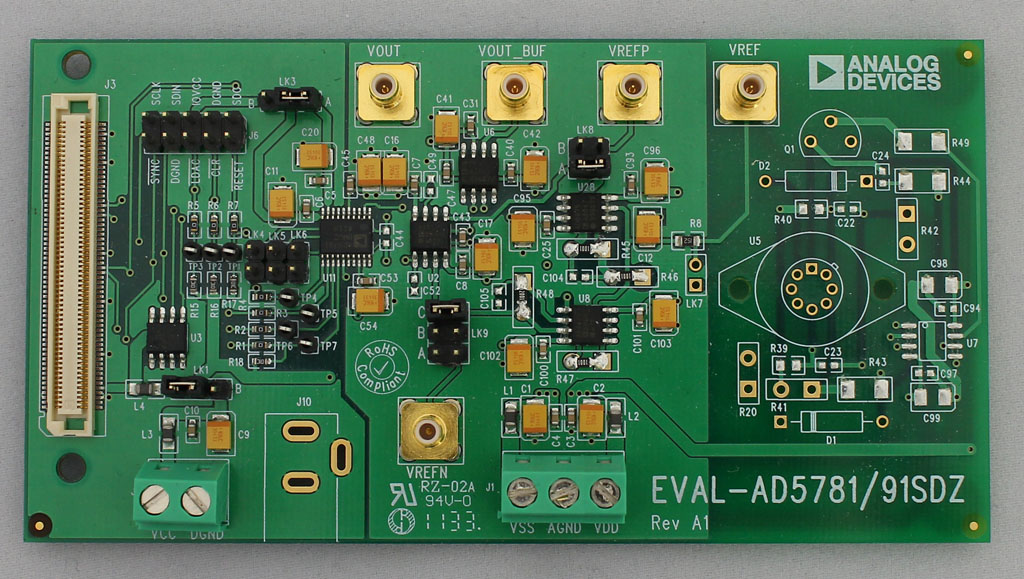

CN0191

20位、线性、低噪声、精密、双极性±10V直流电压源

CN0191

参考设计

tooltip Info:参考设计
20位、线性、低噪声、精密、双极性±10V直流电压源

特性和优点

  • +/-10 V工业电平信号输出
  • 高精度20位精度
  • INL和DNL为+/-1 LSB
查看参考设计详情 external link

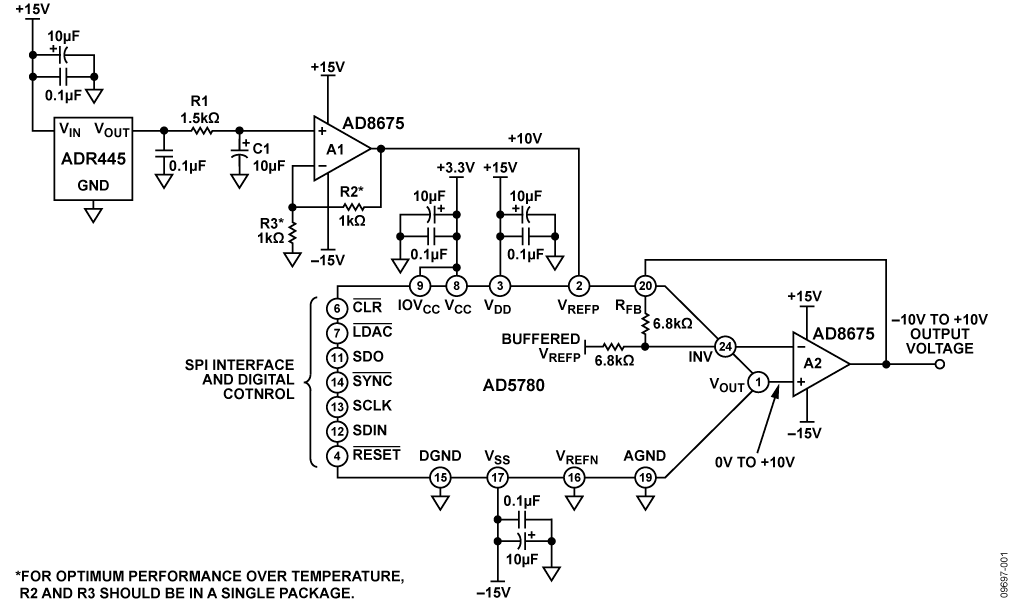

18位、线性、低噪声、精密双极性±10 V直流电压源

zoomopens a dialog

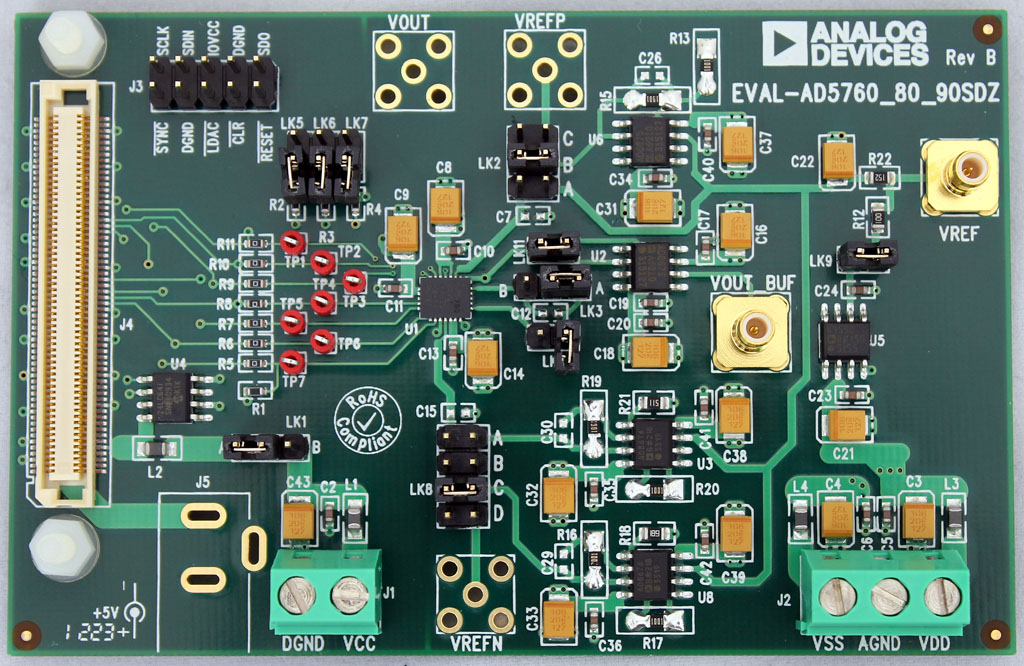

cn0200

18位、线性、低噪声、精密双极性±10 V直流电压源

cn0200

参考设计

tooltip Info:参考设计
18位、线性、低噪声、精密双极性±10 V直流电压源

特性和优点

  • +/-10V工业电平电压输出
  • 高精度18位精度
  • 片内基准电压缓冲器
查看参考设计详情 external link

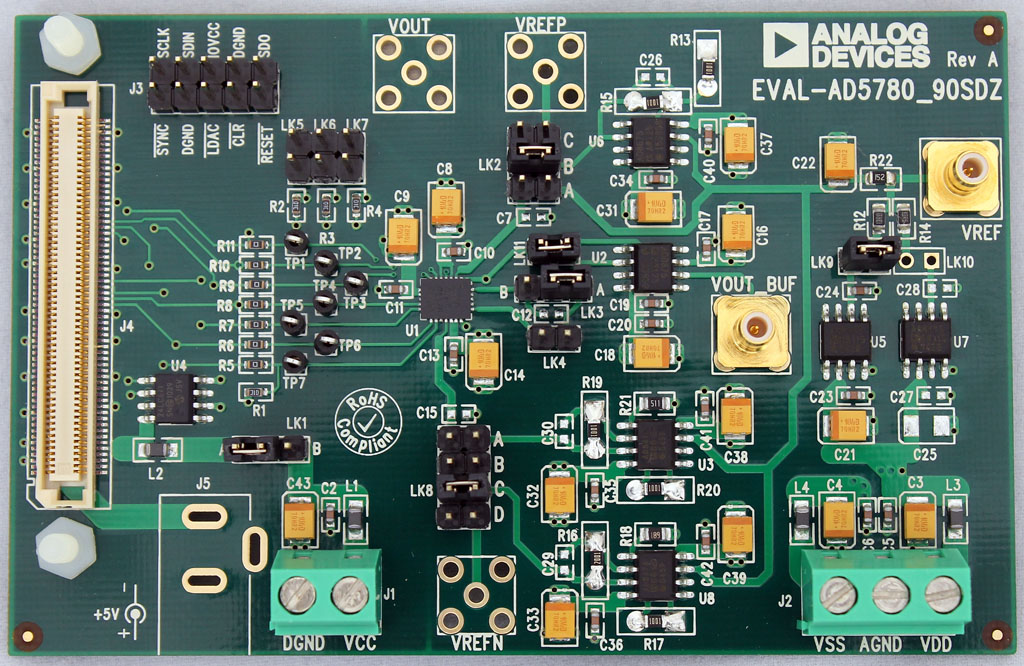

20位、线性、低噪声、精密、单极性+10 V直流电压源

zoomopens a dialog

cn0257

20位、线性、低噪声、精密、单极性+10 V直流电压源

cn0257

参考设计

tooltip Info:参考设计
20位、线性、低噪声、精密、单极性+10 V直流电压源

特性和优点

  • 20位线性电压源
  • +10V输出
  • 低噪声
  • 缓冲基准电压输入
查看参考设计详情 external link

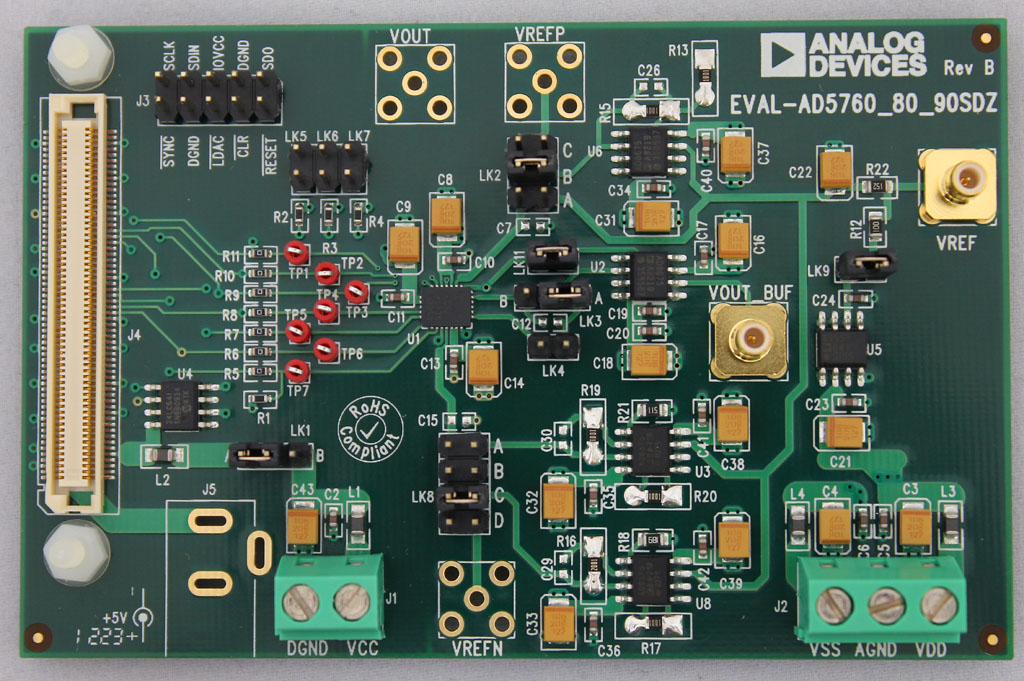

16位、线性、超稳定、低噪声、双极性、±10 V直流电压源

zoomopens a dialog

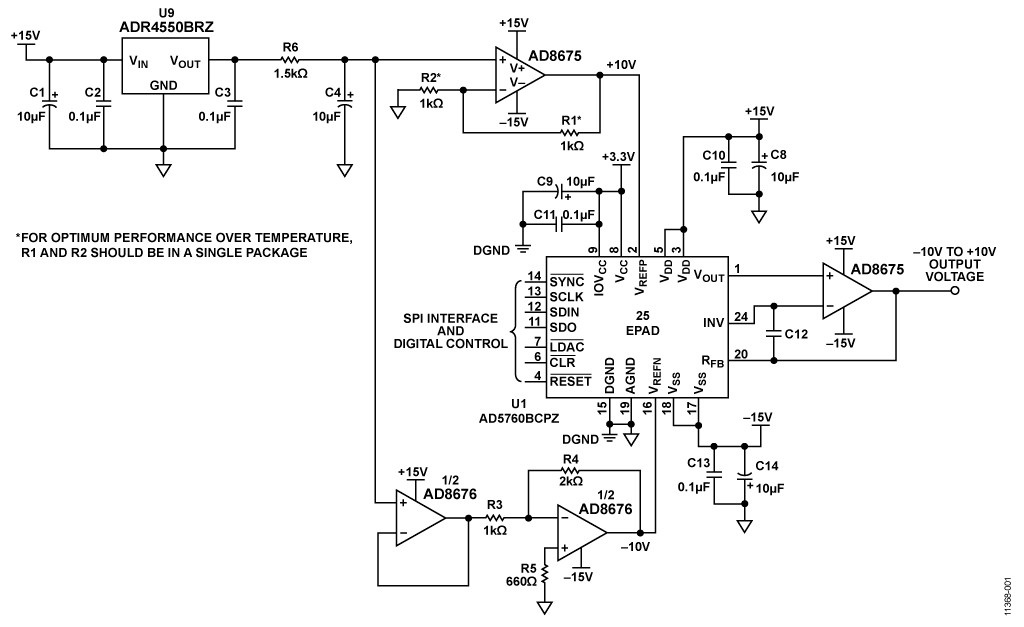

cn0318

16位、线性、超稳定、低噪声、双极性、±10 V直流电压源

cn0318

参考设计

tooltip Info:参考设计
16位、线性、超稳定、低噪声、双极性、±10 V直流电压源

特性和优点

  • 双极性±10V直流电压源
  • 16位分辨率
  • 低噪声
查看参考设计详情 external link

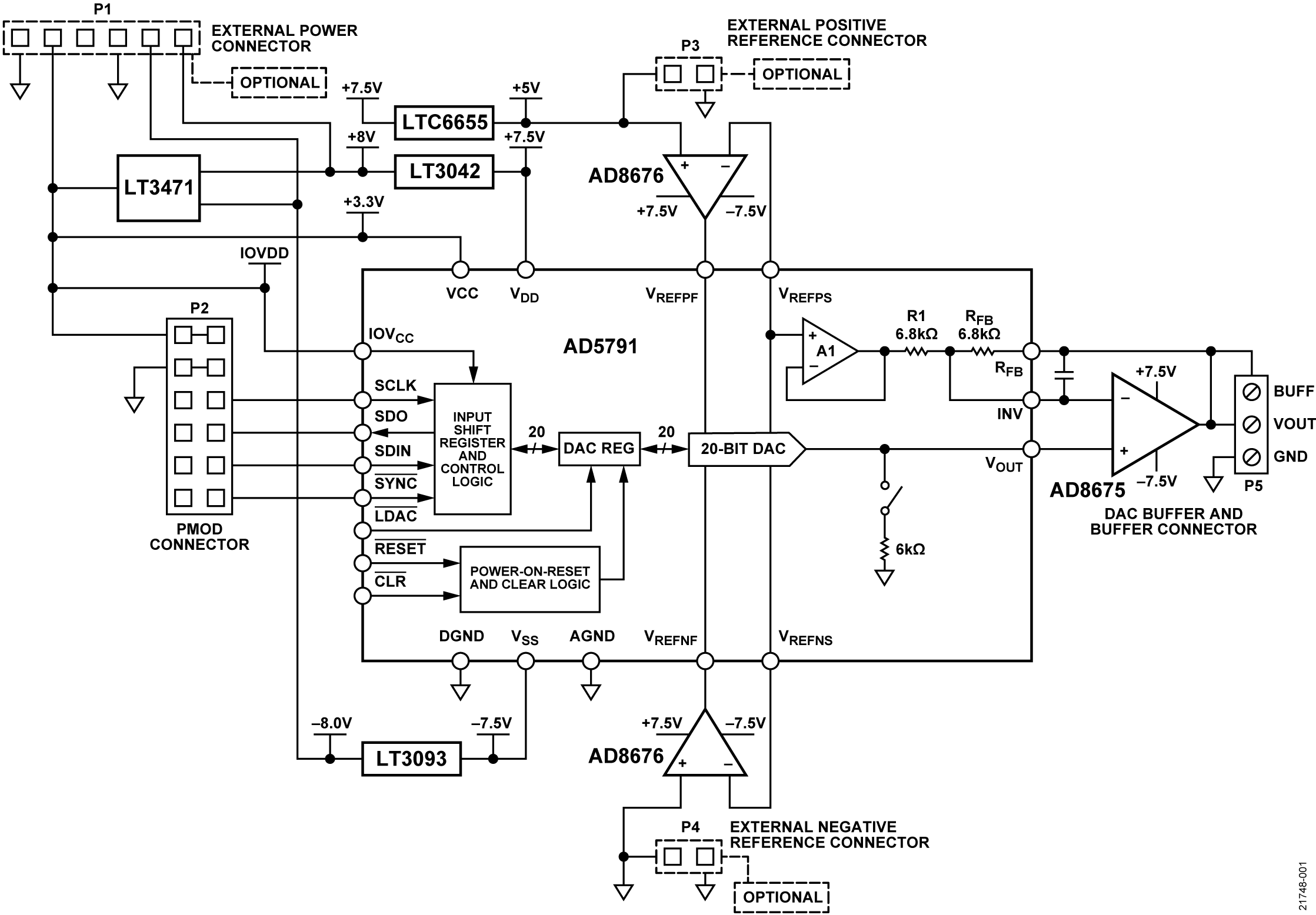

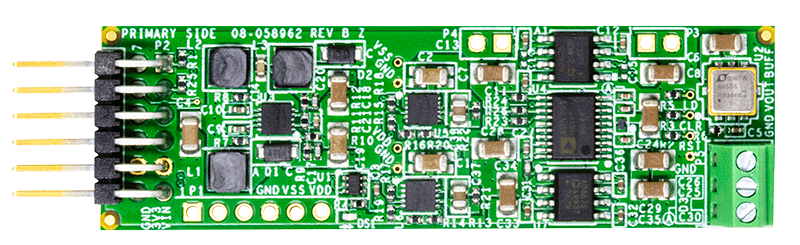

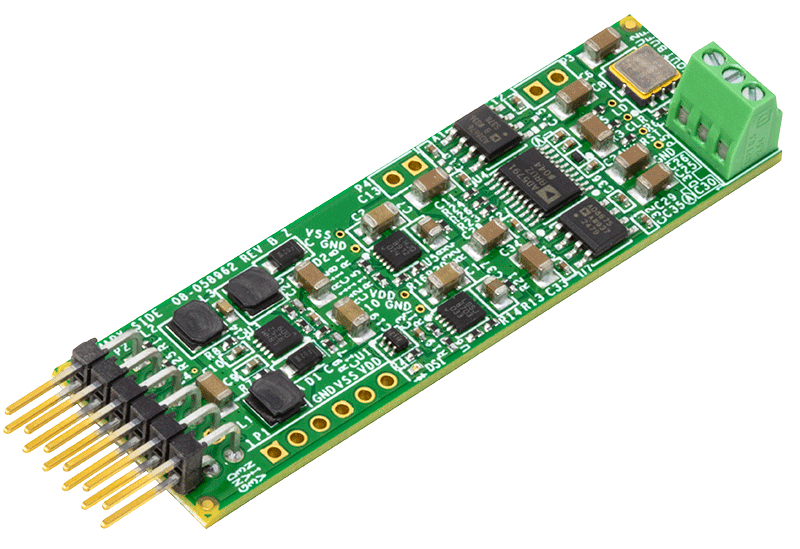

EVAL-CN0531-PMDZ Simplified Block Diagram

可编程20位、线性、精密、双极性±5 V直流电压源

zoomopens a dialog

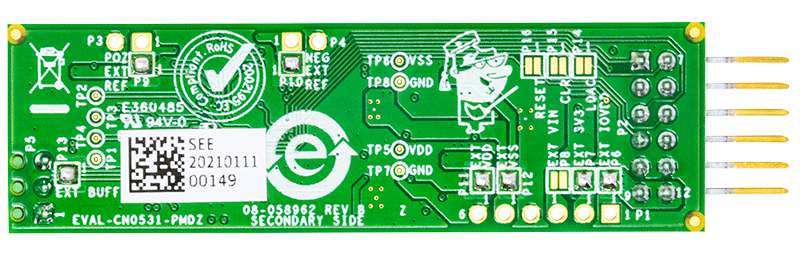

CN0531
