特性
- 将±10V转换到+4V
- 驱动16位SAR ADC
- 小型MSOP封装
- 输入过压:+40 V至−35 V (VS = 5 V)
- 快速建立时间:450 ns (0.001%)
- 轨到轨输出
- 宽工作电源范围:+3.3V至+15V
- 高CMRR:80 dB
- 低增益漂移:1 ppm/°C
- 低失调漂移:2.5 μV/°C

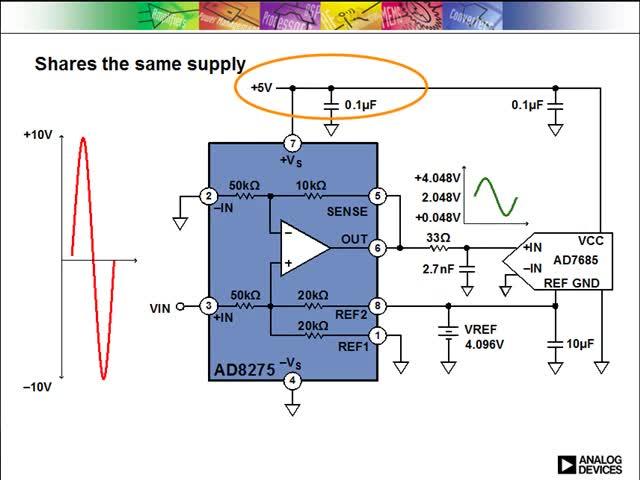

AD8275是一款G=0.2的差动放大器,可用于将+/-10V信号转变成+4V电平。该器件能够解决工业和仪器仪表应用中的一个常见问题,即+/-10V信号必须与4V或5V单电源ADC接口。AD8275能够与这两种信号电平接口,从而简化设计。
AD8275具有450 ns的快速建立时间和低失真特性,适合驱动中速逐次逼近型(SAR) ADC。宽输入电压范围和轨到轨输出则使其成为一种易于使用的构建模块。单电源供电则可以降低放大器的功耗并保护ADC免受过驱条件影响。
内置精密激光调整匹配电阻,可确保低增益误差、低增益漂移(最大1 ppm/°C)和高共模抑制(80 dB)特性。AD8275具有低失调、低失调漂移和建立时间快的特点,适合各种需要精确和快速捕获的数据采集应用。
AD8275可以用作模拟前端,或连接在缓冲器后,以将高电平电压转换到ADC可接受的电压范围内。此外,如果与差分ADC配合使用,AD8275可以配置为差分输出。
该器件采用节省空间的8引脚MSOP封装,额定温度范围为−40°C至+85°C。
应用
- 电平转换器
- ADC驱动器
- 仪表放大器构建模块
- 自动测试设备
