AD7193

内置PGA的4通道、4.8 kHz、超低噪声、24位Σ-Δ ADC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 5
特性
  • 快速建立滤波器选项
  • 4个差分/8个伪差分输入通道
  • 有效值噪声:11 nV(4.7 Hz,G = 128)
  • 15.5位无噪声分辨率(2.4 kHz,G = 128)
  • 无噪声分辨率高达22位(G = 1)
  • 失调漂移:±5 nV/℃
  • 增益漂移:±1 ppm/°C
  • 额定时间漂移特性
  • 自动通道序列器
  • 可编程增益(1至128)
  • 输出数据速率:4.7 Hz至4.8 kHz
  • 内部或外部时钟
  • 50 Hz/60 Hz同时抑制
  • 4路通用数字输出
  • 电源
    • AVDD:3 V至5.25 V
    • DVDD:2.7 V至5.25 V
  • 电流:4.65 mA
  • 温度范围:-40°C至+105°C
  • 28引脚TSSOP和32引脚LFCSP封装
  • 接口
    • 三线式串行接口
    • SPI、QSPI™、MICROWIRE™和DSP兼容
    • SCLK引脚内的施密特触发
更多细节
show more Icon

AD7193是一款适合高精密测量应用的低噪声完整模拟前端。它集成一个低噪声、24位Σ-Δ模数转换器(ADC)。片内低噪声增益级意味着ADC中可直接输入小信号。

这款器件可配置为四路差分输入或八路伪差分输入。片内通道序列器可以同时使能多个通道,AD7193按顺序在各使能通道上执行转换,简化了与器件的通信。片内4.92 MHz时钟可以用作ADC的时钟源;或者,也可以使用外部时钟或晶振。该器件的输出数据速率可在4.7 Hz至4.8 kHz的范围内变化。

这款器件具有非常灵活的数字滤波器,包括一个快速建立选项。输出数据速率和建立时间等变量取决于所选的选项。AD7193同时包括零延迟选项。

这款器件的工作电源电压为3 V至5.25 V,功耗为4.65 mA,采用28引脚TSSOP封装和32引脚LFCSP封装。

应用

  • PLC/DCS模拟输入模块
  • 数据采集
  • 应变片传感器
  • 压力测量
  • 温度测量
  • 流量测量
  • 电子秤
  • 色谱仪
  • 医疗与科学仪器
产品模型 5

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
AD7193BCPZ
  • HTML
  • HTML
AD7193BCPZ-RL
  • HTML
  • HTML
AD7193BCPZ-RL7
  • HTML
  • HTML
AD7193BRUZ
  • HTML
  • HTML
AD7193BRUZ-REEL
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 2, 2024

- 23_0143

Qualification of an Alternate Wafer Fab Site for 0.5um TSMC CMOS Process

AD7193BCPZ

量产

AD7193BCPZ-RL

量产

AD7193BCPZ-RL7

量产

AD7193BRUZ

量产

AD7193BRUZ-REEL

量产

10月 21, 2016

- 16_0229

Assembly Transfer of Select LFCSP Products to ASE Korea

5月 11, 2014

- 13_0231

Assembly Transfer of Select 4x4 and 5x5mm LFCSP Products to STATS ChipPAC China.

4月 5, 2021

- 21_0035

Amkor Philippines as an Alternate Site for TSSOP_4.4

1月 20, 2012

- 11_0218

Halogen Free Material Change for Certain TSSOP Products at Carsem

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 2, 2024

- 23_0143

arrow down

Qualification of an Alternate Wafer Fab Site for 0.5um TSMC CMOS Process

AD7193BCPZ

量产

AD7193BCPZ-RL

量产

AD7193BCPZ-RL7

量产

AD7193BRUZ

量产

AD7193BRUZ-REEL

量产

10月 21, 2016

- 16_0229

arrow down

Assembly Transfer of Select LFCSP Products to ASE Korea

5月 11, 2014

- 13_0231

arrow down

Assembly Transfer of Select 4x4 and 5x5mm LFCSP Products to STATS ChipPAC China.

4月 5, 2021

- 21_0035

arrow down

Amkor Philippines as an Alternate Site for TSSOP_4.4

1月 20, 2012

- 11_0218

arrow down

Halogen Free Material Change for Certain TSSOP Products at Carsem

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 2

reference details image

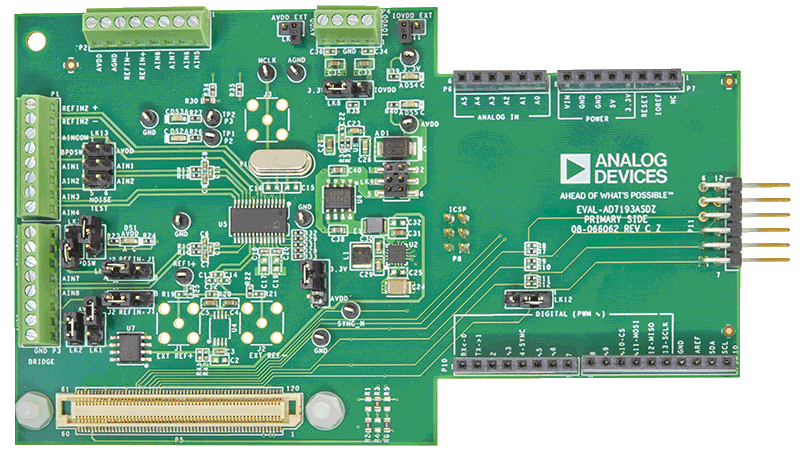

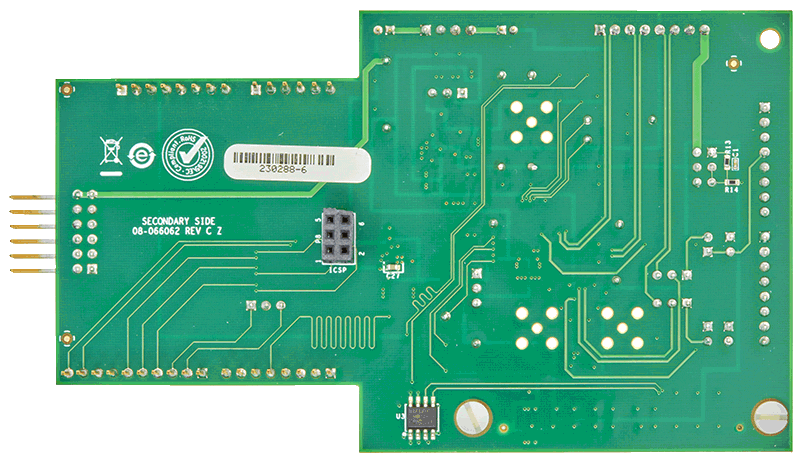

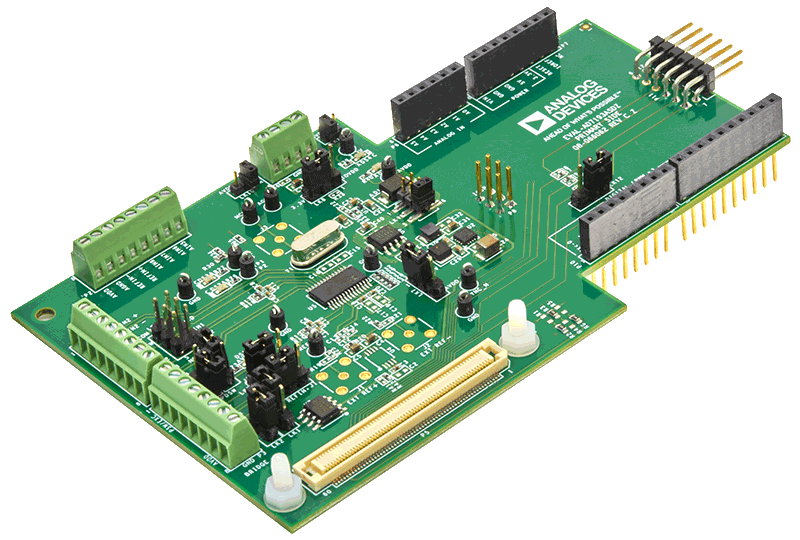

EVAL-AD7193ASDZ
