ADG738

CMOS、低压、单电源8:1多路复用器,串行控制矩阵开关

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 三线式串行接口
  • 2.7 V~ 5.5 V单电源电压
  • 2.5 Ohm导通电阻
  • 0.75 Ohm导通电阻平坦度
  • 100 pA漏电流
  • ADG738:单通道8:1多路复用器
  • 上电复位
  • TTL/CMOS兼容型
  • 通过汽车应用认证

更多细节
show more Icon
ADG738是一款8通道、3线串行接口控制的CMOS模拟矩阵开关/多路复用器。开关之间的导通电阻严格匹配,并在全信号范围内具有非常好的平坦度。

ADG738采用三线式串行接口,并且与SPI™、QSPI™、MICROWIRE®及一些DSP接口标准兼容。利用输入移位寄存器DOUT的输出,可以将若干这种器件以菊花链形式相连。上电时,内部输入移位寄存器为全零,所有开关均处于断开状态。
接通时,各开关在两个方向的导电性能相同,因此这种器件既适合多路复用,也适合解复用应用。每个开关均通过单独的位接通或断开,因此这种器件也可以配置为开关矩阵形式,八个开关中的任意或所有开关均可以随时闭合或断开。输入信号范围可扩展至电源电压范围。
所有通道均采用先开后合式开关,防止开关通道时发生瞬时短路。
ADG738采用小型TSSOP封装。

产品特色

    1. 三线式串行接口。
    2. 单电源供电。ADG738保证额定电源电压为3 V和5 V。
    3. 低导通电阻:2.5 Ω(典型值)
    4. 任何时候任何开关配置都可能处于接通或断开的状态。
    5. 保证先开后合式开关动作。

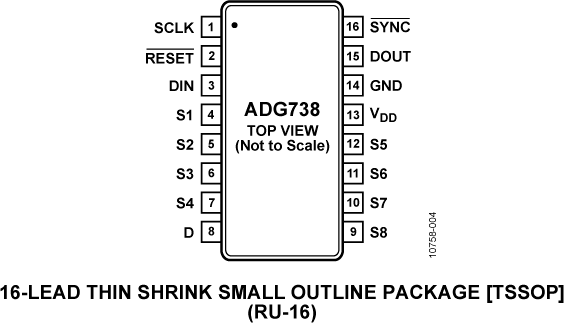

    6. 小型16引脚TSSOP封装。

应用

  • 数据采集系统
  • 通信系统
  • 继电器的替代
  • 音频视频转换

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADG738BRUZ
  • HTML
  • HTML
ADG738BRUZ-REEL
  • HTML
  • HTML
ADG738BRUZ-REEL7
  • HTML
  • HTML
ADG738WBRUZ-REEL
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 8, 2010

- 04_0080

Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

ADG738BRUZ

量产

ADG738BRUZ-REEL

量产

ADG738BRUZ-REEL7

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 8, 2010

- 04_0080

arrow down

Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

ADG738BRUZ

量产

ADG738BRUZ-REEL

量产

ADG738BRUZ-REEL7

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

EVAL-16TSSOP

开关/多路复用器产品系列中用于16引脚TSSOP器件的评估板

zoom

EVAL-16TSSOP

开关/多路复用器产品系列中用于16引脚TSSOP器件的评估板

开关/多路复用器产品系列中用于16引脚TSSOP器件的评估板

特性和优点

  • 16引脚TSSOP评估板
  • 通过箝位轻松改用主器件
  • 通过镀金引脚连接器添加无源元件
  • 用于信号输入/输出的SMB连接器
  • 板上提供额外的空间以便支持原型制作

产品详情

EVAL-16TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的16引脚TSSOP器件,这些产品可单独购买。EVAL-16TSSOPEBZ采用箝位将16引脚TSSOP器件固定到评估板上,而无需焊接,因此多个器件可重复使用该板。

16引脚TSSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路(K1至K16),并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器,可向器件提供额外的外部信号。此外,板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格,使用评估板时应同时参考该用户指南与数据手册。
