AD8603

微功耗RRIO、低噪声、精密单通道CMOS运算放大器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 低失调电压:50µV(最大值)
  • 低输入偏置电流:1 pA(最大值)
  • 单电源供电:1.8 V至5 V
  • 低噪声:22 nV/√Hz
  • 微功耗:50 µA(最大值)
  • 低失真
  • 无反相
  • 单位增益稳定
更多细节
show more Icon
AD8603/AD8607/AD8609分别是单通道/双通道/四通道、微功耗、轨到轨输入和输出放大器,具有极低的失调电压以及低输入电压和电流噪声特性。

这些放大器采用专利调整技术,无需激光调整便可达到出色的精度。三款器件均采用1.8 V至5.0 V单电源或±0.9 V至±2.5 V双电源供电。低失调、低噪声、极低输入偏置电流和低功耗特性相结合,使AD8603/AD8607/AD8609特别适合便携式和环路供电仪器仪表应用。

在输入与输出上还具有轨到轨摆幅能力,因而设计人员可以在低功耗、单电源系统中缓冲CMOS ADC、DAC、ASIC及其它宽输出摆幅器件。

AD8603提供5引脚小型TSOT封装。AD8607提供8引脚MSOP和8引脚SOIC两种封装。AD8609提供14引脚TSSOP和14引脚SOIC两种封装。

应用

  • 电池供电仪器仪表
  • 多极滤波器
  • 传感器
  • 低功耗ASIC输入或输出放大器
  • 产品技术资料帮助

    close icon

    ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

    参考资料

    参考资料

    产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
    AD8603AUJZ-R2
    • HTML
    • HTML
    AD8603AUJZ-REEL
    • HTML
    • HTML
    AD8603AUJZ-REEL7
    • HTML
    • HTML

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    3月 11, 2011

    - 09_0285

    Additional Wafer Fabrication Site for AMP devices, AD8603 / AD8607 / AD8609

    2月 8, 2010

    - 04_0080

    Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

    AD8603AUJZ-R2

    量产

    AD8603AUJZ-REEL

    量产

    AD8603AUJZ-REEL7

    量产

    5月 12, 2008

    - 08_0066

    Addition of Polyimide layer on selected 8" C6 process parts

    AD8603AUJZ-R2

    量产

    AD8603AUJZ-REEL

    量产

    AD8603AUJZ-REEL7

    量产

    1月 26, 2010

    - 10_0007

    Halogen Free Material Change for TSOT Products

    AD8603AUJZ-REEL

    量产

    AD8603AUJZ-REEL7

    量产

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    3月 11, 2011

    - 09_0285

    arrow down

    Additional Wafer Fabrication Site for AMP devices, AD8603 / AD8607 / AD8609

    2月 8, 2010

    - 04_0080

    arrow down

    Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

    AD8603AUJZ-R2

    量产

    AD8603AUJZ-REEL

    量产

    AD8603AUJZ-REEL7

    量产

    5月 12, 2008

    - 08_0066

    arrow down

    Addition of Polyimide layer on selected 8" C6 process parts

    AD8603AUJZ-R2

    量产

    AD8603AUJZ-REEL

    量产

    AD8603AUJZ-REEL7

    量产

    1月 26, 2010

    - 10_0007

    arrow down

    Halogen Free Material Change for TSOT Products

    AD8603AUJZ-REEL

    量产

    AD8603AUJZ-REEL7

    量产

    软件和型号相关生态系统

    软件和型号相关生态系统

    评估套件

    评估套件 1

    EVAL-OPAMP-1

    EVAL-OPAMP-1评估板

    zoom

    EVAL-OPAMP-1

    EVAL-OPAMP-1评估板

    产品详情

    通用精密运算放大器评估板针对许多电路配置而设计并优化,以便用户能够找到最适合其应用的设计。 这些评估板全部兼容RoHs标准。 参考下列引脚数和封装,决定需要订购的型号:

    • EVAL-PRAOPAMP-1KSZ(单通道5引脚SC70)KS-5
    • EVAL-PRAOPAMP-1RJZ(单通道5引脚SOT 23)RJ-5
    • EVAL-PRAOPAMP-1RMZ(单通道8引脚MSOP)RM-8
    • EVAL-PRAOPAMP-1RZ(单通道8引脚SOIC)R-8
    工具和仿真

    工具及仿真模型 4

    参考电路

    参考电路 2

    具有0.5°C精度的隔离式4通道热电偶/RTD温度测量系统

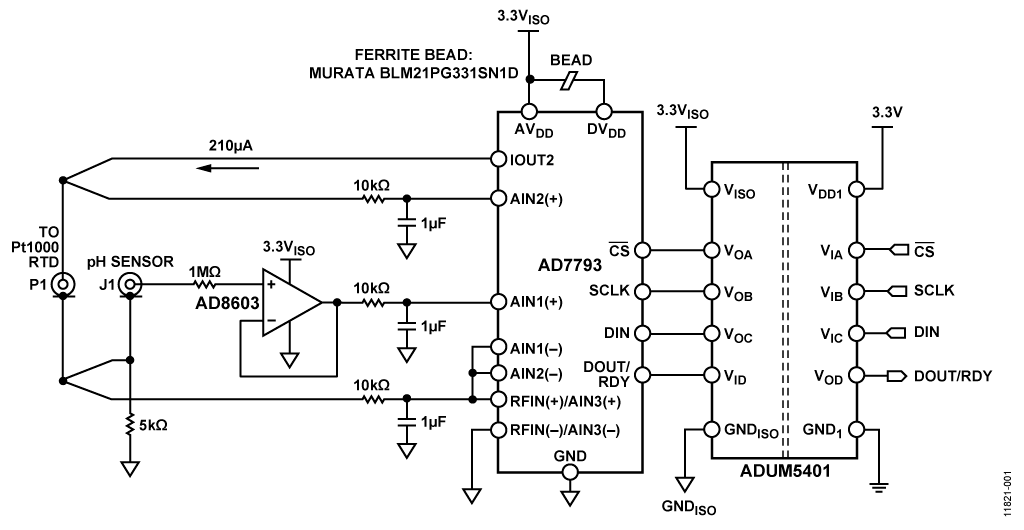

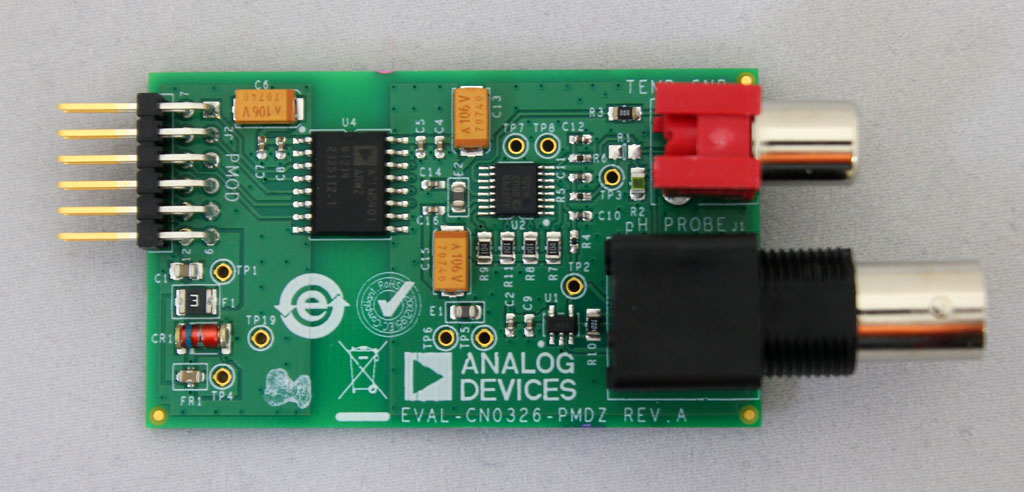

    带有温度补偿功能的隔离式低功耗pH监测仪
