ADP3303

高精度ANYCAP® 200 MA低压差线性稳压器

更多 showmore-icon

: 不推荐用于新设计 tooltip
: 不推荐用于新设计 tooltip

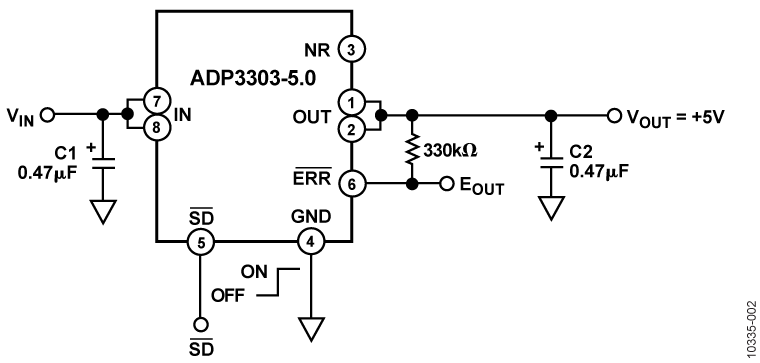

产品详情
特性
  • 高线路和负载精度:±0.8% (+25°C),±1.4%(整个温度范围)
  • 超低压差:200mV时,180 mV(典型值)
  • 仅需CO = 0.47 µF便可保持稳定
  • anyCAP = 使用所有类型的电容(包括MLCC)均可保持稳定
  • 电源电压范围:3.2 V至12 V
  • 限流、限热
  • 低噪声
  • 压差检测器
  • 低关断电流:<1 µA
  • 散热增强型SO-8封装
  • 出色的线路和负载调节性能
更多细节
show more Icon

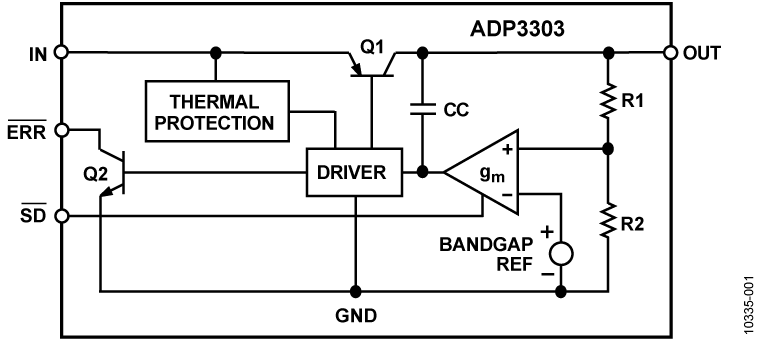

ADP3303属于ADP3300ADP3301ADP3309系列精密低压差anyCAP稳压器。相较于传统LDO,ADP3303的突出之处在于其不同的架构、增强的工艺技术和不同的封装。它采用专利设计,仅需一个0.47 μF输出电容便可保持稳定。这款器件对电容的等效串联电阻(ESR)不敏感,使用任何优质电容均可稳定工作,其中包括适合空间受限应用的陶瓷型(MLCC)电容。ADP3303在室温下可实现±0.8%的出色精度,温度、线路和负载调整的总体精度为±1.4%。200 mA时,其压差仅为180 mV(典型值)。

除了架构和工艺之外,ADI公司的专有散热增强型封装(Thermal Coastline)无需印刷电路板(PCB)上具有外部散热器或大面积铜层,便能处理1W的功耗。

这使得ADP3303的PCB面积可以保持较小,因而非常适合便携设备使用。

ADP3303可在宽输入电压范围内(3.2 V至12 V)内工作,能够提供超过200 mA的负载电流。

这款器件具有错误标志功能,可指示何时器件将要进入非稳压状态,或者短路或热过载保护被激活。其它特性包括关断和可选的降噪功能。ADP3300、ADP3301和ADP3309 anyCAP LDO系列提供宽输出电压范围和以下输出电流电平:

ADP3300(50 mA,SOT-23)
ADP3301 (100 mA)
ADP3302(100 mA,双路输出)

应用

  • 蜂窝电话
  • 笔记本电脑、掌上型电脑
  • 电池供电系统
  • 便携式仪表
  • 用于开关电源的后置调节器
  • 条码扫描仪

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADP3303ARZ-3.3
  • HTML
  • HTML
ADP3303ARZ-3.3-RL7
  • HTML
  • HTML
ADP3303ARZ-3.3REEL
  • HTML
  • HTML
ADP3303ARZ-5
  • HTML
  • HTML
ADP3303ARZ-5-REEL
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

11月 13, 2013

- 13_0265

Qualification of ASE Chungli, as an Alternate Assembly Site for Select 8L and 14L SOICN Packages

ADP3303ARZ-3.3

量产

ADP3303ARZ-3.3-RL7

量产

ADP3303ARZ-3.3REEL

量产

ADP3303ARZ-5

量产

ADP3303ARZ-5-REEL

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

11月 13, 2013

- 13_0265

arrow down

Qualification of ASE Chungli, as an Alternate Assembly Site for Select 8L and 14L SOICN Packages

ADP3303ARZ-3.3

量产

ADP3303ARZ-3.3-RL7

量产

ADP3303ARZ-3.3REEL

量产

ADP3303ARZ-5

量产

ADP3303ARZ-5-REEL

量产

软件和型号相关生态系统

软件和型号相关生态系统

工具和仿真

工具及仿真模型 1

参考电路

参考电路 5

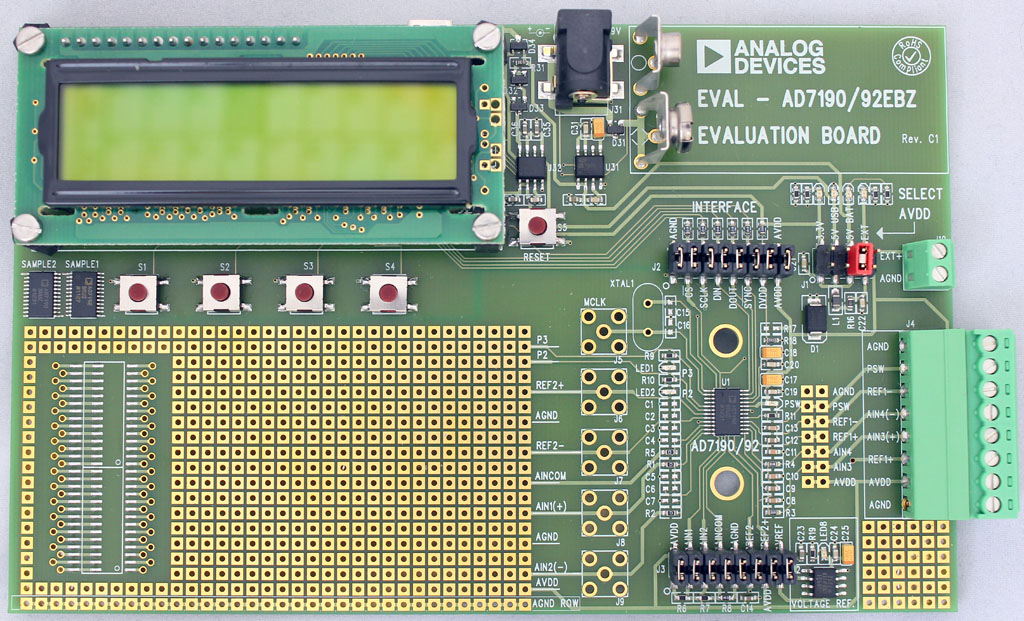

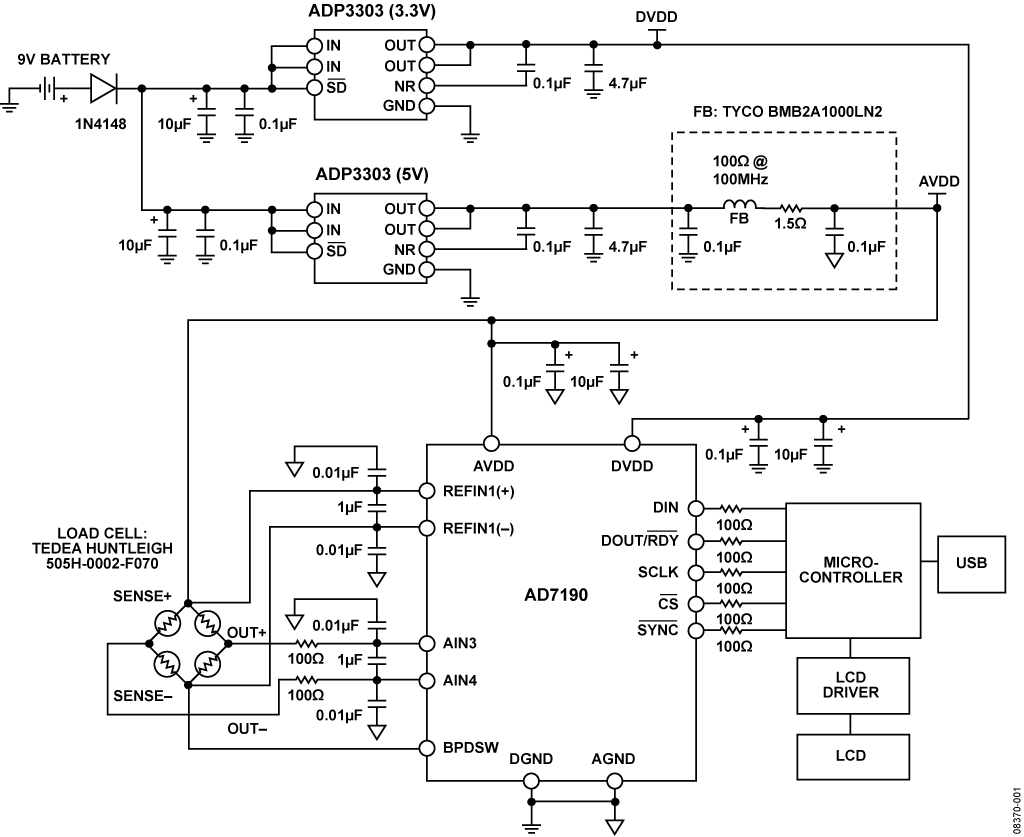

利用内置PGA的24位Σ-Δ型ADC AD7190实现精密电子秤设计

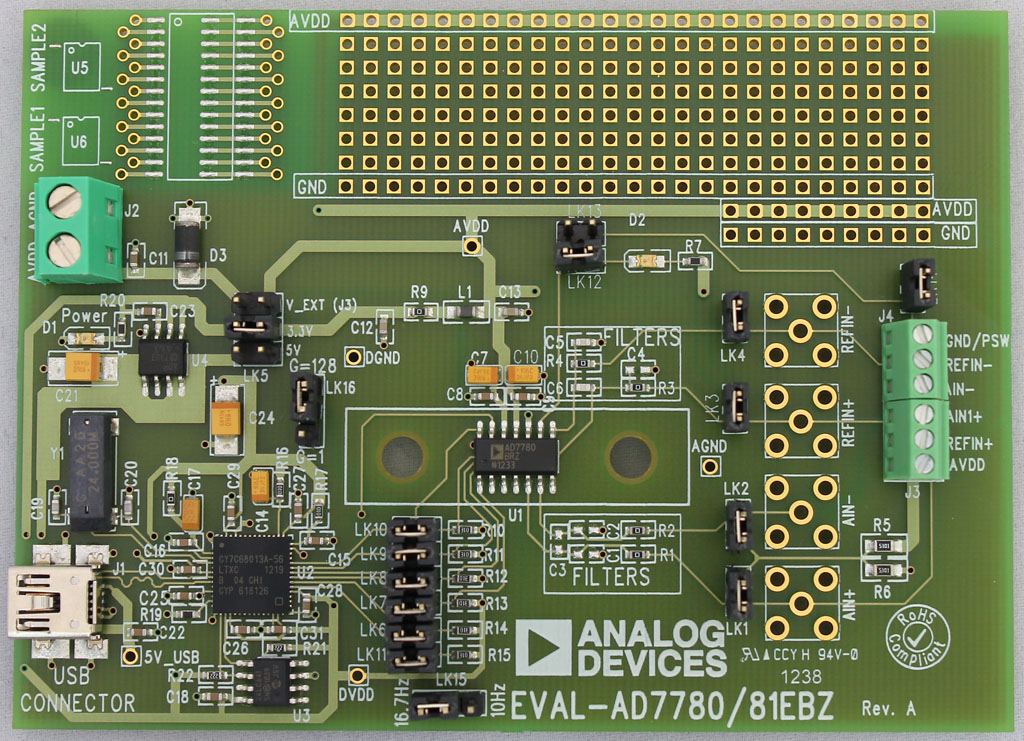

利用内置PGA的24位Σ-Δ型ADC AD7780实现电子秤设计

zoomopens a dialog

CN0107

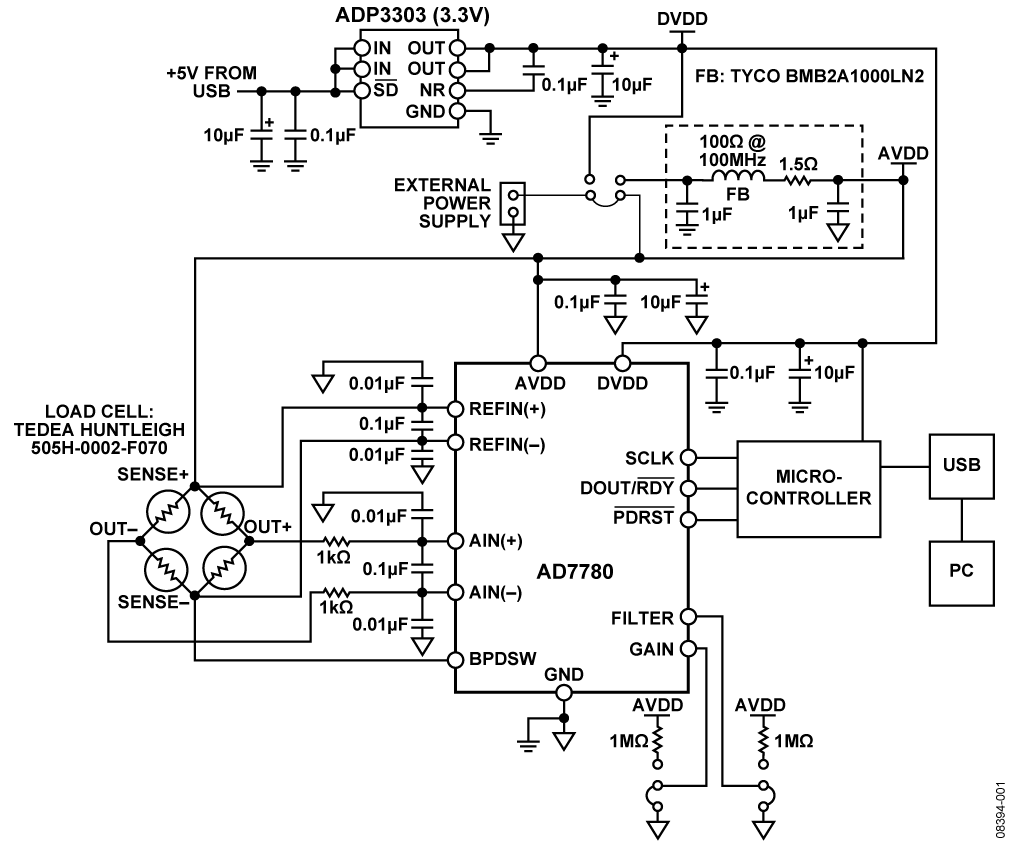

利用内置PGA的24位Σ-Δ型ADC AD7780实现电子秤设计

CN0107

参考设计

tooltip Info:参考设计

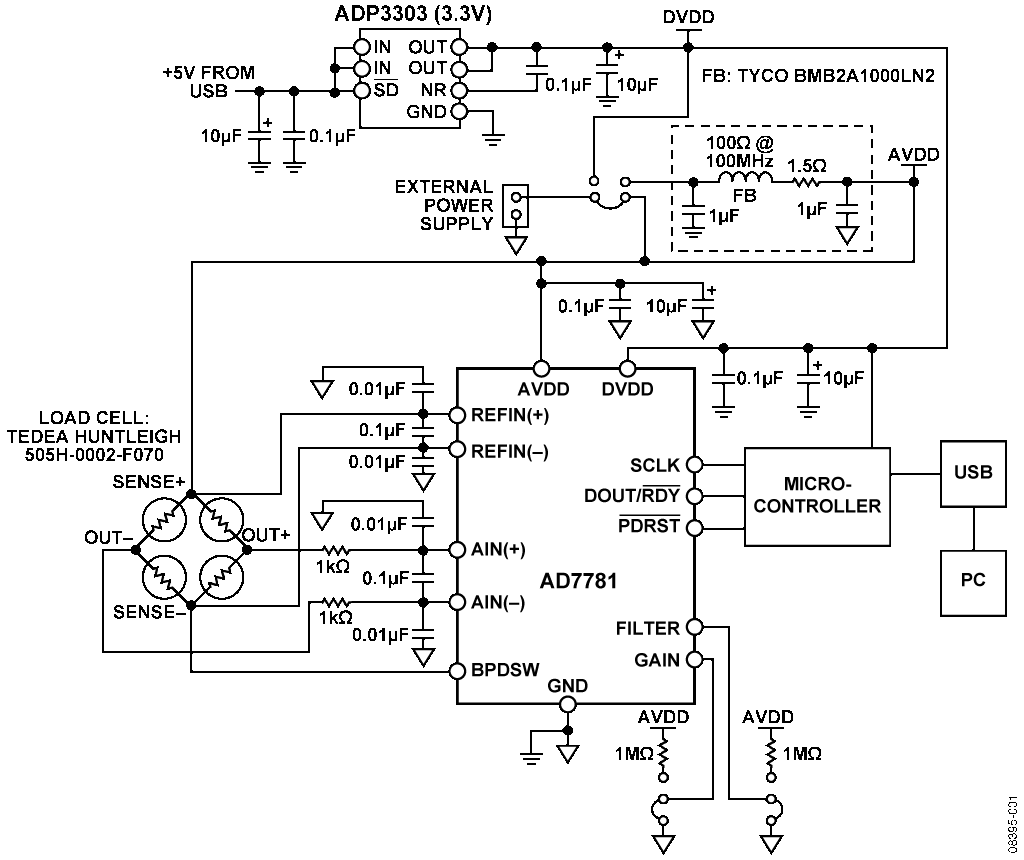

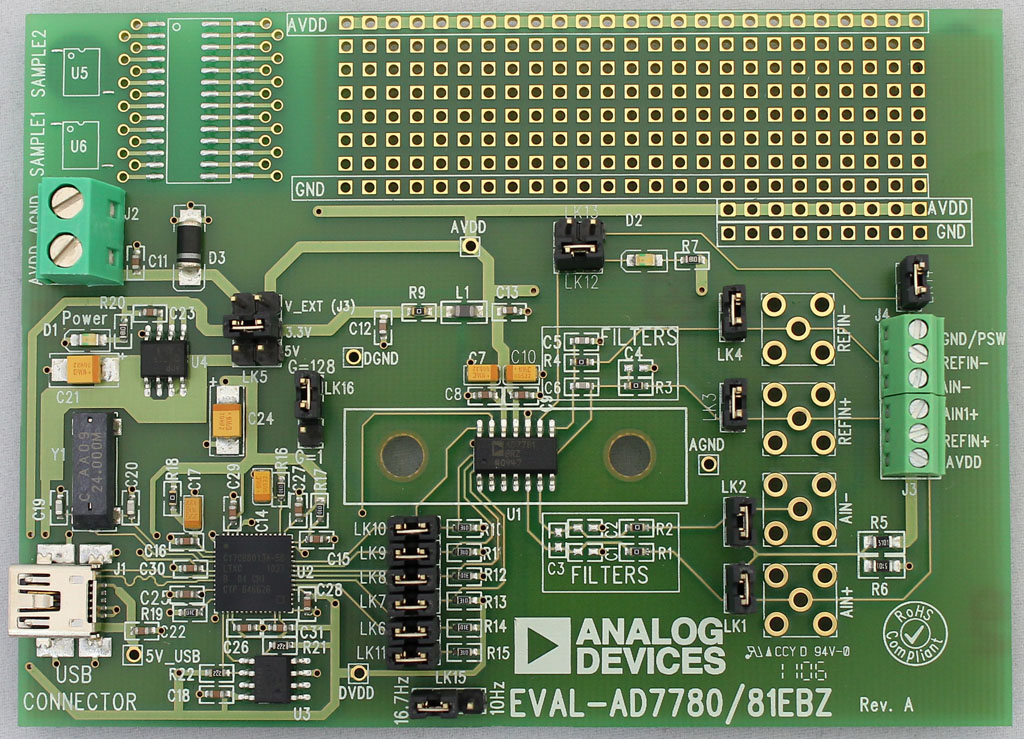

利用内置PGA的24位Σ-Δ型ADC AD7780实现电子秤设计

特性和优点

  • 24位电子秤应用电路
  • 集成PGA可用于多种电子秤
  • 低功耗、低成本
  • 通常用于便携式电子秤应用
查看参考设计详情 external link

使用部分 2

利用内置PGA的20位Σ-Δ型ADC AD7781实现电子秤设计

zoomopens a dialog

CN0108

利用内置PGA的20位Σ-Δ型ADC AD7781实现电子秤设计

CN0108

参考设计

tooltip Info:参考设计
利用内置PGA的20位Σ-Δ型ADC AD7781实现电子秤设计

特性和优点

  • 20位电子秤应用电路
  • 集成PGA可用于多种电子秤
  • 低功耗、低成本
  • 通常用于便携式电子秤应用
查看参考设计详情 external link

使用部分 2

利用内置PGA的24位Σ-Δ型ADC AD7192实现精密电子秤设计

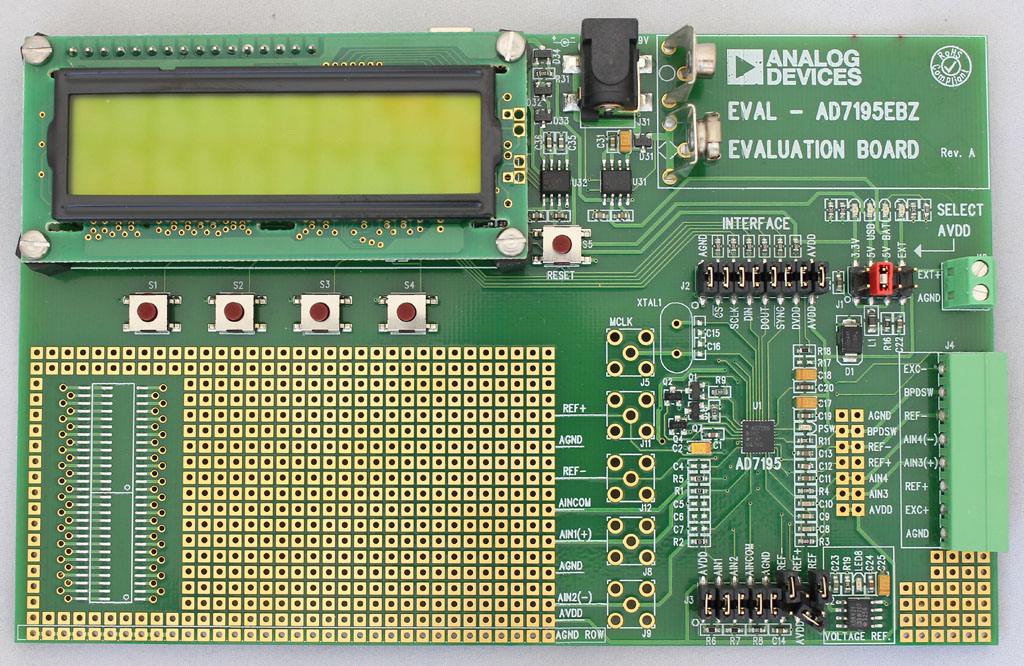

利用内置PGA和交流激励的24位Σ-Δ型ADC AD7195实现精密电子秤设计

zoomopens a dialog

CN0155

利用内置PGA和交流激励的24位Σ-Δ型ADC AD7195实现精密电子秤设计

CN0155

参考设计

tooltip Info:参考设计

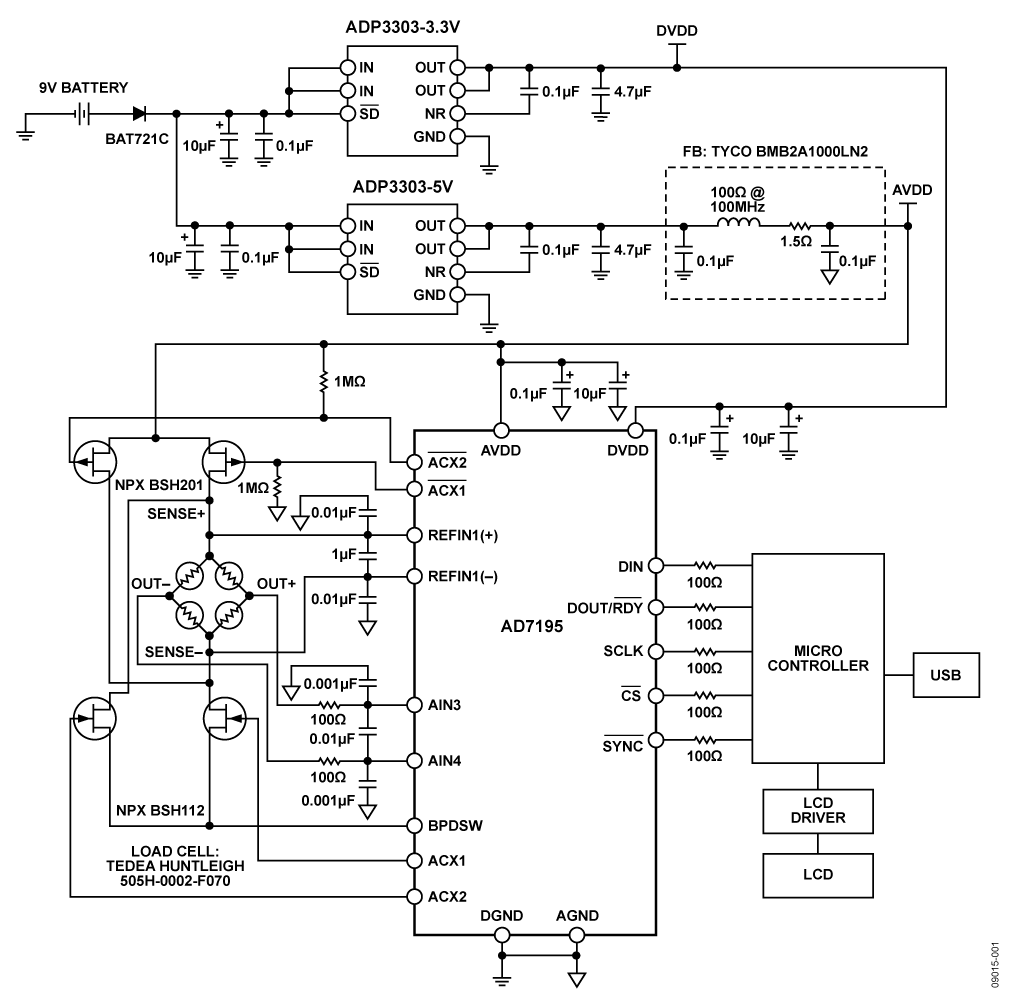

利用内置PGA和交流激励的24位Σ-Δ型ADC AD7195实现精密电子秤设计
