ADP3309

不推荐用于新设计

ANYCAP®100 MA低压差线性稳压器

数据手册 (Rev. C) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 25°C时，线路和负载调节整体精度为±1.2%
  • 超低压差：100mA时，120 mV（典型值）
  • 仅需COUT = 0.47 µF便可保持稳定
  • anyCAP = 使用绝大多数类型的电容（包括MLCC）均可保持稳定
  • 限流、限热
  • 低噪声
  • 低关断电流：1 µA
  • 电源电压范围：2.8 V至12 V
  • 环境温度范围：−20°C至+85°C
  • 多种固定电压选项
  • 超小型5引脚SOT-23封装
  • 出色的线路和负载调节

ADP3309属于ADP330x系列精密低压差anyCAP稳压器 。 它与National公司的LP2981引脚兼容、功能兼容 ， 但其性能优于后者。ADP3309采用新颖的架构和改良的工艺，与传统LDO相比性能更出色。它采用专利设计，仅需一个0.47 µF输出电容便可保持稳定。这款器件使用任何类型的电容均可稳定工作，与电容的等效串联电阻(ESR)值无关，包括适合空间受限应用的陶瓷型电容。ADP3309在室温条件下可达到±1.2%的精度，温度、线路和负载调节的整体精度为±2.2%。100 mA时，其压差仅120 mV（典型值）。该器件还具有限电流和关断特性。在关断模式下，地电流降至约1 µA。

ADP3309具有较宽的输入电压范围（2.8 V至12 V），并提供100 mA以上的负载电流。ADP3309 anyCAP LDO具有较宽的输出电压范围。

应用

  • 蜂窝电话
  • 笔记本电脑、掌上型电脑
  • 电池供电系统
  • PCMCIA 稳压器
  • 条形码扫描仪
  • 便携式摄录机、相机

    •
    ADP3309
    ANYCAP®100 MA低压差线性稳压器

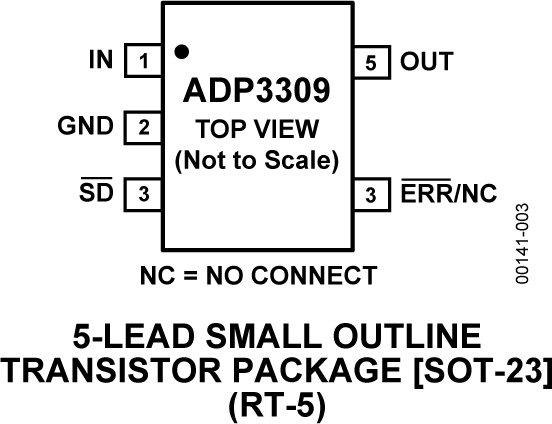

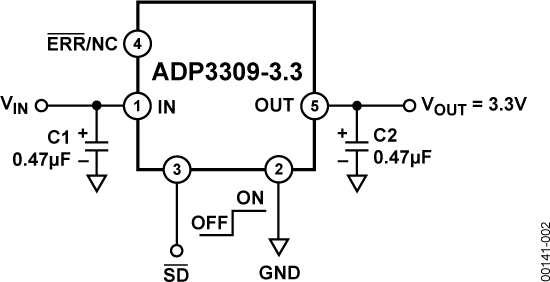

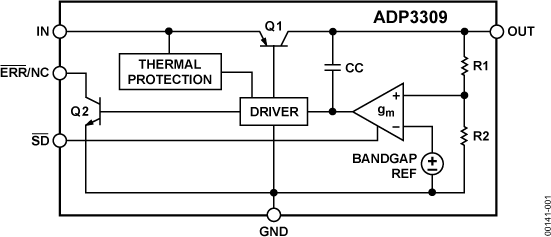

    ADP3309-fbl ADP3309 Pin Configuration ADP3309 Typical Application Diagram
