AD7190

量产

内置PGA的4.8 KHZ、超低噪声、24位Σ-Δ型ADC

数据手册 (Rev. C) 产品选型表

产品模型: 3

Viewing:

概述

均方根(RMS)噪声： 8.5 nV（4.7 Hz，G = 128）
16位无噪声分辨率（2.4 kHz，G = 128）
无噪声分辨率高达22.5位(G = 1)
失调漂移： 5 nV/℃

增益漂移： 1 ppm/℃
稳定的时间漂移特性
2个差分/4个伪差分输入通道
通过汽车应用认证
欲了解更多信息，请参考数据手册

AD7190是一款适合高精密测量应用的低噪声完整模拟前端。它集成一个低噪声、24位Σ-Δ型模数转换器(ADC)。片内低噪声增益级意味着可直接输入小信号。

这款器件可配置为两路差分输入或四路伪差分输入。片内通道序列器可以使能多个通道，AD7190按顺序在各使能通道上执行转换，这可以简化与器件的通信。片内4.92 MHz时钟可以用作ADC的时钟源；或者，也可以使用外部时钟或晶振。该器件的输出数据速率可在4.7 Hz至4.8 kHz的范围内变化。

这款器件提供两种数字滤波器选项。滤波器的选择会影响以编程输出数据速率工作时的均方根噪声和无噪声分辨率、建立时间以及50 Hz/60 Hz抑制。针对要求所有转换均需建立的应用，AD7190具有零延迟特性。

该器件采用5 V模拟电源和2.7 V至5.25 V的数字电源供电，功耗为6 mA，提供24引脚TSSOP封装。

应用

电子秤
应变计传感器
压力测量
温度测量
色谱
PLC/DCS 模拟输入模块
数据采集
医疗与科学仪器

产品模型: 3

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD7190BRUZ	24-Lead TSSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
AD7190BRUZ-REEL	24-Lead TSSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
AD7190WBRUZ	24-Lead TSSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

5月 20, 2024 - 23_0143 Qualification of an Alternate Wafer Fab Site for 0.5um TSMC CMOS Process
		PCN23_0143_Form Material_Report Detailed Change Description Delta Qualification Matrix Qualification Results Summary
AD7190BRUZ	量产
AD7190BRUZ-REEL	量产
8月 10, 2021 - 21_0035 Amkor Philippines as an Alternate Site for TSSOP_4.4
		PCN21_0035_Form Material_Report Qualification Results Summary Other
AD7190BRUZ	量产
AD7190BRUZ-REEL	量产
1月 20, 2012 - 11_0218 Halogen Free Material Change for Certain TSSOP Products at Carsem
		PCN11_0218_Form Material_Report Qualification Report Summary
AD7190BRUZ	量产
AD7190BRUZ-REEL	量产

这是最新版本的数据手册

软件资源

器件驱动器 3

AD7192 IIO High Precision ADC GitHub Linux Driver Source Code
AD719x GitHub no-OS Driver Source Code

AD7190参考代码

更多内容

找不到您所需的软件或驱动?

硬件生态系统

部分模型	产品周期	描述
基准电压源 2
ADR421	量产	超精密、低噪声、2.500 V XFET®基准电压源
ADR431	量产	超低噪声XFET基准电压源，具有吸电流和源电流能力
接口收发器和隔离器 1
ADUM3470	量产	隔离式开关稳压器（4/0通道方向性）
线性稳压器 1
ADP3303	不推荐用于新设计	高精度ANYCAP® 200 MA低压差线性稳压器

运算放大器 3
AD8639	量产	16V 自稳零、轨对轨输出运算放大器(双通道)
ADA4051-2	量产	1.8V微功耗、零漂移、轨到轨输入/输出放大器
AD8539	量产	低功耗、精密、自稳零运算放大器

部分模型	产品周期	描述
AD7172-2	推荐用于新设计	集成真轨到轨缓冲器的低功耗、24位、31.25 KSPS、Σ-Δ型ADC
AD7175-2	推荐用于新设计	24位、250 KSPS Σ-Δ型ADC，具有20 MS建立时间和真轨到轨缓冲器
AD7177-2	推荐用于新设计	32位、10 kSPS Σ-Δ型ADC，具有100 μs建立时间，集成真轨到轨缓冲器

工具及仿真模型

Virtual Eval - BETA

Virtual Eval是一款网络应用程序，可帮助设计人员评估ADC和DAC产品。利用ADI公司服务器上的详细模型，Virtual Eval在几秒内可仿真关键部件的性能特征。对工作条件（如输入音和外部抖动）以及器件特性（如增益或数字下变频）进行配置。性能特征包括噪声、失真和分辨率、FFT、时序图、频率响应图等。

打开工具

设计工具 2

评估套件

AD7190 Evaluation Board

立即购买更多内容

特性和优点

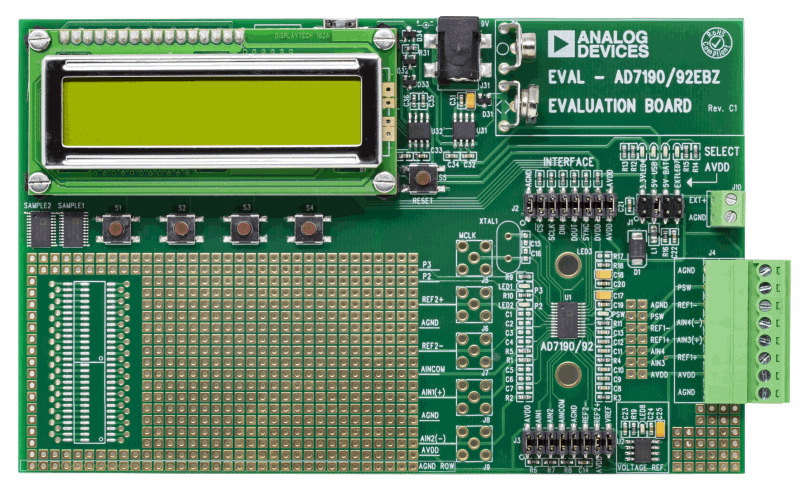

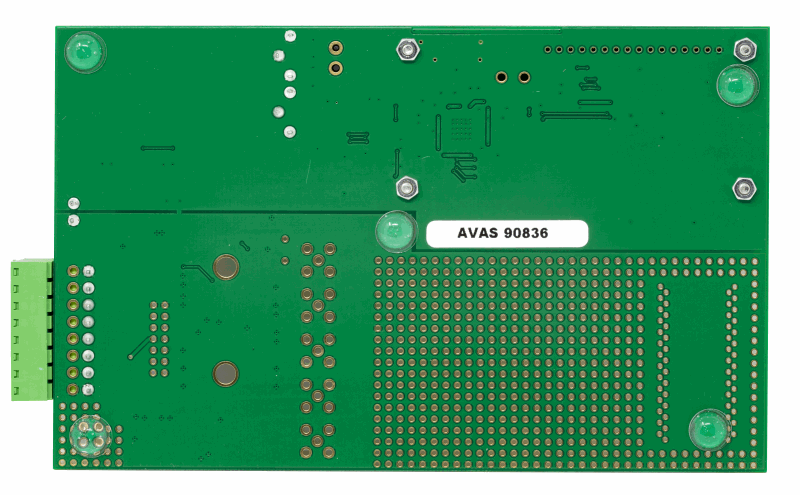

Full featured evaluation board for the AD7190
PC control in conjunction with the system demonstration platform (EVAL-SDP-CB1Z/EVAL-SDP-CK1Z)
PC software for control and data analysis (time and frequency domain)

产品详情

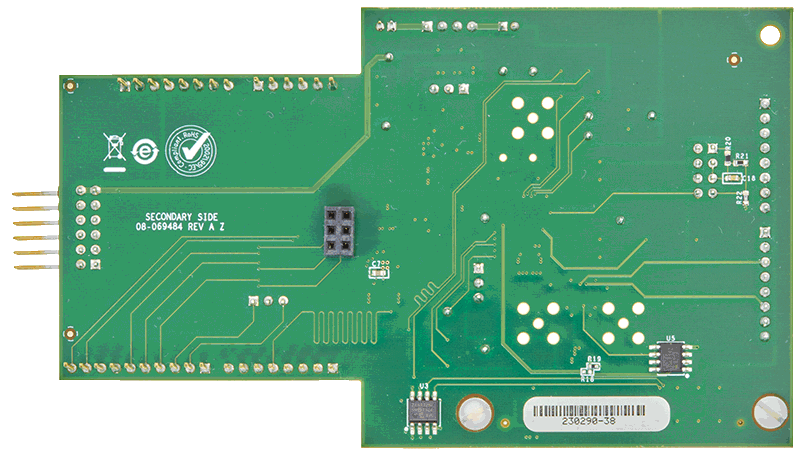

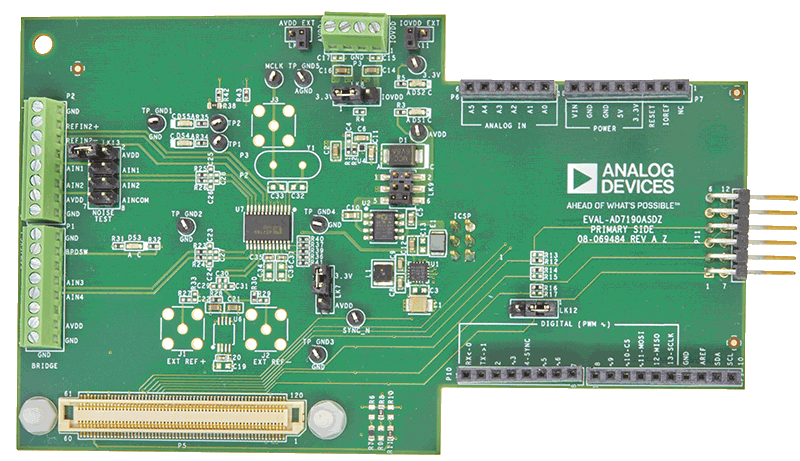

The EVAL-AD7190ASDZ evaluation kit features the AD7190 which is 4.8 kHz ultralow noise 24-bit sigma-delta (Σ-Δ) ADCs .The on-chip low noise gain stage means that signals of small amplitude can interface directly to the ADC.The internal clock option provides a compact solution for low BW requirements.

The AD7190 ACE Plugin fully configures the AD7190 device register functionality and provides dc time domain analysis in the form of waveform graphs, histograms, and associated noise analysis for ADC performance evaluation.

APPLICATIONS
