概览

优势和特点

  • 低功耗、8/16通道、高度集成的多路复用模数转换器(ADC)
  • 集成：
    精密模拟输入缓冲器和基准电压源输入缓冲器
    2.5 V精密基准电压源
    (3.5 ppm/°C)
    交叉点多路复用器（使能系统诊断）
  • 8个全差分或16个单端通道
    时钟振荡器
    带自动外部多路复用控制的GPIO和GPO引脚
  • 快速灵活的输出速率：
    1.25 SPS至31.25 kSPS
  • 通道扫描数据速率： 6.21 kSPS/通道（161 μs建立时间）
  • 性能规格
    31.25 kSPS时无噪声位：17.5
    1.25 SPS时无噪声位：23
    INL： ±3 ppm/FSR
  • 50 Hz和60 Hz抑制：85 dB，建立时间为50 ms
  • 欲了解更多特性，请参考数据手册


产品详情

AD7173-8是一款快速建立、高度精确、低功耗、8/16通道、多路复用的ADC，适合低带宽输入信号使用，集成输入缓冲器。


该器件集成精密2.5 V低漂移(3.5 ppm/°C)带隙基准电压源和振荡器。


该器件提供8个灵活的设置，可针对输出数据速率、数字滤波器模式、失调/增益误差校正、基准电压选择、缓冲器使能等进行配置。


Sinc5 + sinc1滤波器可较大程度提升通道扫描速率，而sinc3滤波器可较大程度提升分辨率并增强50 Hz/60 Hz抑制性能，另外还有4个选项可供选择，较大程度降低噪声。


该器件集成诊断功能，包括CRC、寄存器校验和、温度传感器、交叉点多路复用器、熔断电流和GPIO/GPO等。


应用

  • 过程控制： PLC/DCS模块
    电压、电流、温度和压力测量
    流量计
  • 医疗与科学多通道仪器
  • 地震仪器
  • 化学分析仪器 色谱仪


产品分类

领域

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

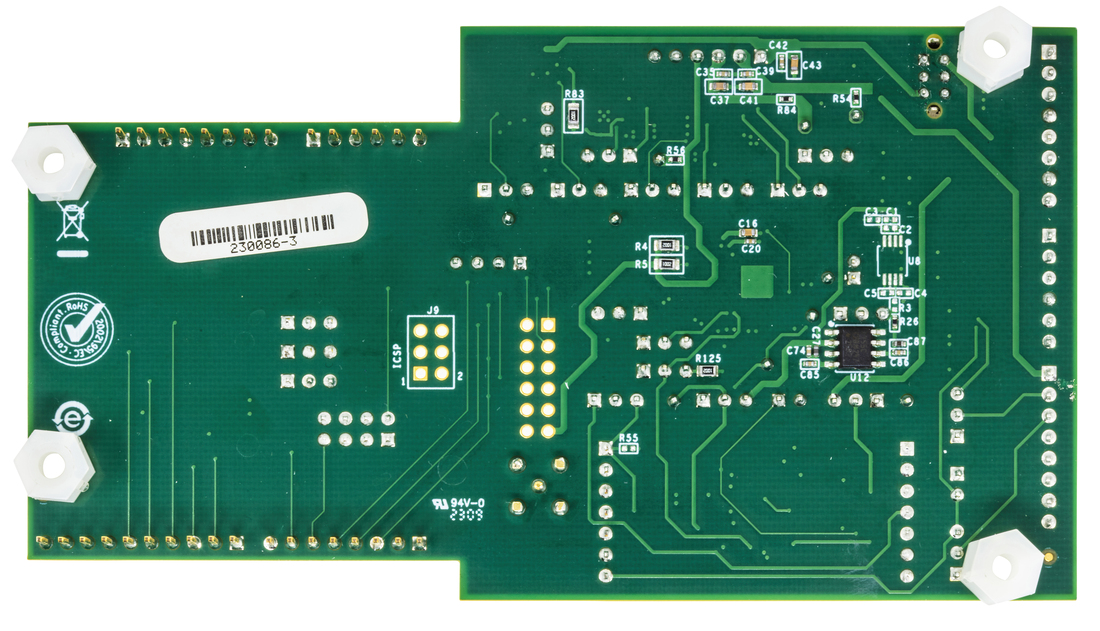

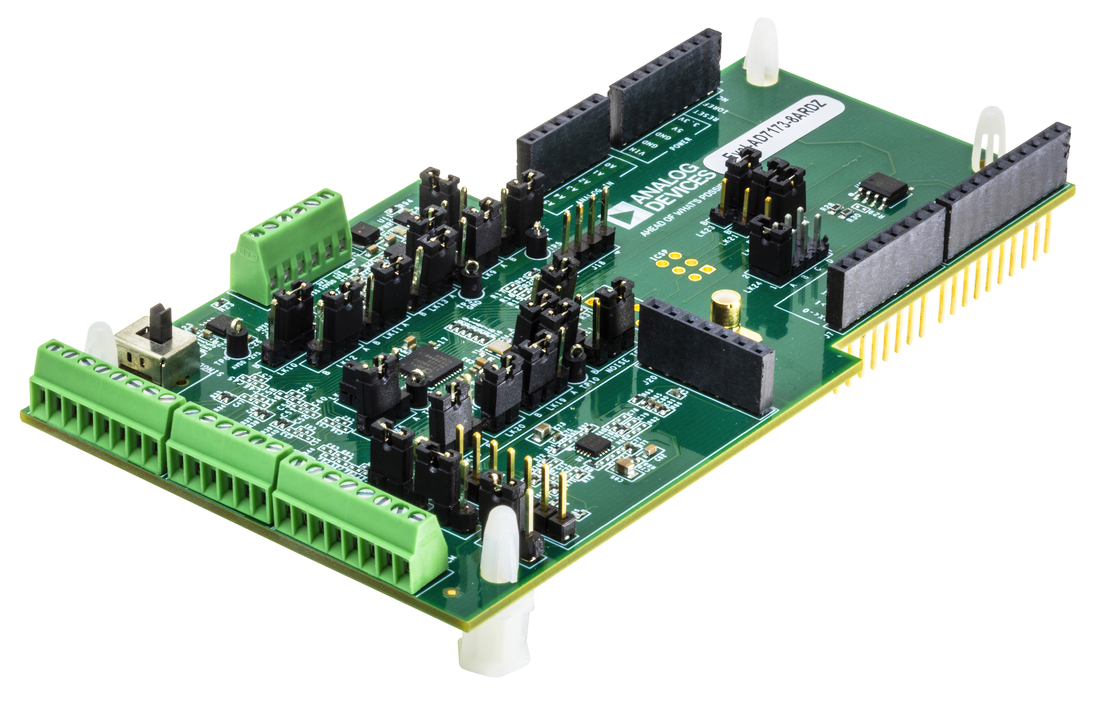

评估套件 (1)

参考资料

  • 查看全部 (19)
  • 应用笔记 (1)
  • 用户手册 (1)
  • 设计手册 (1)
  • 中文系统方案 (4)
  • 技术指南 (2)
  • 每月推荐 (1)
  • 参考电路 (2)
  • 视频 (2)
  • 技术文章 (4)
  • 在线研讨会 (1)
    • Document Type

    软件代码及系统需求

    评估软件

    ZIP
    285.72 M

    AD717x Eval+ Software (Rev. V3.3.2.3)

    驱动/参考代码

    WIKI

    AD717x Microcontroller No-OS

    ZIP
    100.62 K

    AD7173参考代码

    Mbed支持

    EVAL-AD717x-AD411x-IIO Code
    IIO firmware for the AD717x and AD411x family of devices.
    WIKI

    AD717x/411x Mbed IIO Application
    This page gives an overview of using the ARM “Mbed” platform supported firmware example with Analog Devices AD717x/AD411x Evaluation boards and SDP-K1 controller board.

    EVAL-AD717x-AD411x Mbed Console Code
    WIKI

    AD717x/411x Mbed Console Application
    WIKI

    学习如何开始使用Mbed
    Mbed是一种开源开发环境，可用于开发ARM微控制器。
    WIKI

    更多支持Mbed的ADI产品

    工具及仿真模型

    Virtual Eval - BETA

    Virtual Eval是一款网络应用程序，可帮助设计人员评估ADC和DAC产品。 利用ADI公司服务器上的详细模型，Virtual Eval在几秒内可仿真关键部件的性能特征。 对工作条件（如输入音和外部抖动）以及器件特性（如增益或数字下变频）进行配置。 性能特征包括噪声、失真和分辨率、FFT、时序图、频率响应图等。

    VirtualEval

    IBIS模型

    设计工具

    参考电路 (2)

    配套产品推荐

    AD7173-8 配套产品

    推荐 使用的数字隔离器

    • For SPI Interface, smallest package, low voltage I/O (1.8 V to 5.5 V): ADUM3481.
    • For SPI Interface, low power, 5.0 kVrms isolation: ADUM4401.
    • For SPI Interface, lowest power, 2.5 kVrms isolation: ADUM1401.
    • For SPI Interface, enhanced system-level ESD performance, 2.5 kVrms isolation: ADUM3401.

    推荐 Power Solutions

    • For voltage conversion which can double or invert voltages to help with power supply rail generation: ADM660.
    • For a low noise, high power supply rejection, positive supply voltage LDO: ADP7118.
    • For a low noise, high power supply rejection, negative supply voltage LDO: ADP7182.

    推荐 External Multiplexers

    • For low Ron, 4:1 channel multiplexer: ADG1404.
    • For low Ron with four differential inputs: ADG1409.

    推荐 使用的驱动放大器

    • For a high voltage, ultralow noise, zero drift, rail to rail output amplfier: ADA4522-2.
    • For a single supply, ultralow noise, zero drift, rail to rail input and output amplifier: ADA4528-2.

    推荐 使用的外部基准电压源

    • For the family of low noise, low drift and high accuracy references: ADR445, ADR4550.

    设计资源
