特性
- 快速灵活的输出速率:5SPS至250KSPS
- 快速建立时间:20 μs
- 通道扫描数据速率:50 kSPS/通道
- 性能规格
17位无噪声分辨率(250 kSPS)
20位无噪声分辨率(2.5 kSPS)
22位无噪声分辨率(5 SPS)
INL:FSR的2.5 ppm
- 50 Hz和60 Hz抑制:85dB,建立时间为50 ms
- 用户可配置的输入通道
2个全差分或4个伪差分
交叉点多路复用器 - 2.5V片内基准电压源(2 ppm/°C漂移)
- 欲了解更多特性,请参考数据手册
AD7176-2是一款快速建立、高度精确、高分辨率、多路复用的Σ-Δ型模数转换器(ADC),适合低带宽输入信号。
通过集成的交叉点多路复用器,其输入可以配置为两个全差分或四个伪差分输入。 集成式精密2.5 V、低漂移(2 ppm/°C)、带隙内部基准电压源(带输出基准电压缓冲)增加了功能,同时减少了外部元件数。
最大通道扫描数据速率为50 Ksps/通道(建立时间为20 μs),得到17个无噪声位的完全建立数据。 用户可选输出数据速率范围为5 SPS至250 kSPS。 低速时分辨率更高。
AD7176-2提供三种主要的数字滤波器。 快速建立sinc5 + sinc1滤波器使通道扫描速率达到最大。 sinc3滤波器使单通道、低速应用的分辨率达到最高。 对于50 Hz和60 Hz环境,AD7176-2特定滤波器将建立时间降至最低,或者使线路频率抑制性能最强。 这些增强的滤波器在27 SPS输出数据速率下可提供50 Hz和60 Hz同步抑制(建立时间为36 ms)。
系统失调和增益误差可针对各个通道进行校正。 使用sinc5 + sinc1滤波器时,这种各通道可配置能力适用于每一通道所用的输出数据速率。 交叉点多路复用器的开关由ADC控制,可以配置为通过GPIO引脚自动控制外部多路复用器。
AD7176-2的额定工作温度范围为−40°C至+105°C,提供24引脚TSSOP封装。
应用- 过程控制:
PLC/DCS模块
温度和压力测量 - 医疗与科学多通道仪器
- 色谱仪
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD7176-2
文档
筛查
1 应用
数据手册
2
AD7176-2: 24-Bit, 250 kSPS Sigma-Delta ADC with 20 μs Settling Data Sheet (Rev.D)
用户手册
2
信息
1
HTML
技术文章
6
HTML
HTML
HTML
HTML
HTML
HTML
应用笔记
5
HTML
HTML
HTML
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
数据手册 1
用户手册 1
应用笔记 2
技术文章 2
信息 1
教程 2
器件驱动器 5

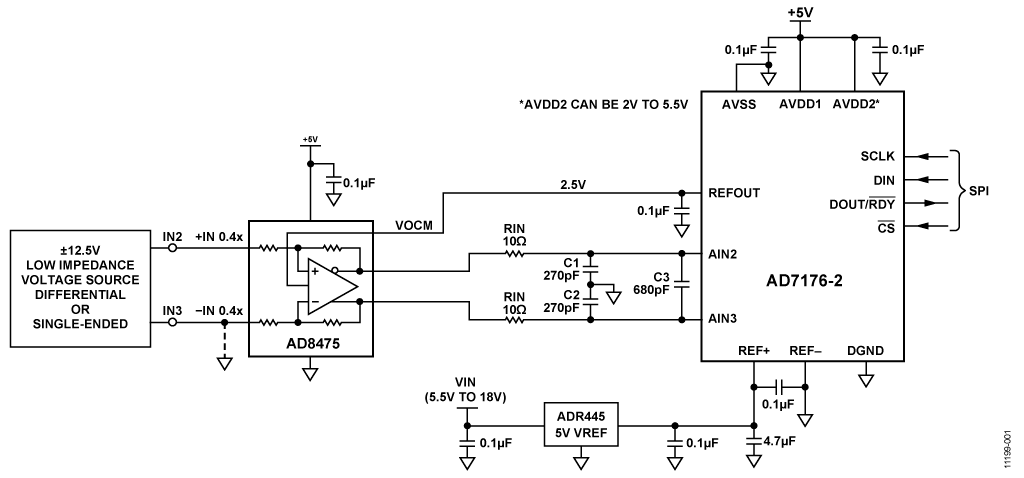

参考电路 2
技术书 1
模拟对话 1
视频
4
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
AD7176-2BRUZ | 24-Lead TSSOP |
|
|
AD7176-2BRUZ-RL | 24-Lead TSSOP |
|
- AD7176-2BRUZ
- 引脚/封装图-中文版
- 24-Lead TSSOP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- AD7176-2BRUZ-RL
- 引脚/封装图-中文版
- 24-Lead TSSOP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
8月 10, 2021
- 21_0035
Amkor Philippines as an Alternate Site for TSSOP_4.4
AD7176-2BRUZ
量产
AD7176-2BRUZ-RL
量产
2月 16, 2016
- 16_0009
Change of MSL Rating for AD7172-2, AD7175-2, AD7176-2 & AD7177-2 TSSOP Devices
AD7176-2BRUZ
量产
AD7176-2BRUZ-RL
量产
7月 23, 2014
- 13_0241
Qualification of ASE Chungli as an Alternate Assembly Site for Select 16L, 20L and 24L TSSOP Packages
AD7176-2BRUZ
量产
AD7176-2BRUZ-RL
量产
3月 18, 2014
- 13_0337
AD7176-2 Data Sheet Update
AD7176-2BRUZ
量产
AD7176-2BRUZ-RL
量产
根据型号筛选
产品型号
产品生命周期
PCN
8月 10, 2021
- 21_0035
Amkor Philippines as an Alternate Site for TSSOP_4.4
AD7176-2BRUZ
量产
AD7176-2BRUZ-RL
量产
2月 16, 2016
- 16_0009
Change of MSL Rating for AD7172-2, AD7175-2, AD7176-2 & AD7177-2 TSSOP Devices
7月 23, 2014
- 13_0241
Qualification of ASE Chungli as an Alternate Assembly Site for Select 16L, 20L and 24L TSSOP Packages
AD7176-2BRUZ
量产
AD7176-2BRUZ-RL
量产
3月 18, 2014
- 13_0337
AD7176-2 Data Sheet Update
软件和型号相关生态系统
器件驱动器
AD7176-2参考代码
Mbed支持
学习如何开始使用Mbed
Mbed是一种开源开发环境,可用于开发ARM微控制器。
正在寻找评估软件?您可以在这里找到
部分模型 | 产品周期 | 描述 | ||
---|---|---|---|---|
标准数字隔离器4 |
||||
量产 |
小型、四通道、3.75 KV RMS数字隔离器(3/1通道方向性) |
|||
量产 |
5 kV RMS四通道数字隔离器 |
|||
量产 |
四通道数字隔离器,具有增强的系统级ESD可靠性 |
|||
量产 |
四通道数字隔离器(3/1通道方向性) |
|||
串联基准电压源2 |
||||
量产 |
超低噪声、5.0V LDO XFET®基准电压源,具有吸电流和源电流能力 |
|||
量产 |
超低噪声、高精度5.0V基准电压源 |
|||
单端转差分放大器1 |
||||
量产 |
超低功耗、低失真ADC驱动器 |
|||
精密运算放大器 (Vos<1mV且TCVos<2uV/C)1 |
||||
量产 |
低噪声、精密CMOS双路放大器 |
|||
全差分放大器1 |
||||
量产 |
精密、可选增益、全差分漏斗放大器 |
|||
双电源模拟开关和多路复用器2 |
||||
量产 |
1.8 Ω最大导通电阻、±15 V/12 V/±5 V、4:1、iCMOS 多路复用器 |
|||
量产 |
4 Ω导通电阻、4/8通道、±15 V/+12 V/±5 V iCMOS多路复用器 |
部分模型 | 产品周期 | 描述 |
---|---|---|
推荐新设计使用 |
集成真轨到轨缓冲器的低功耗、24位、31.25 KSPS、Σ-Δ型ADC |
|
推荐新设计使用 |
24位、250 KSPS Σ-Δ型ADC,具有20 MS建立时间和真轨到轨缓冲器 |
|
推荐新设计使用 |
32位、10 kSPS Σ-Δ型ADC,具有100 μs建立时间,集成真轨到轨缓冲器 |
找不到您所需的软件或驱动?
申请驱动/软件评估套件 1

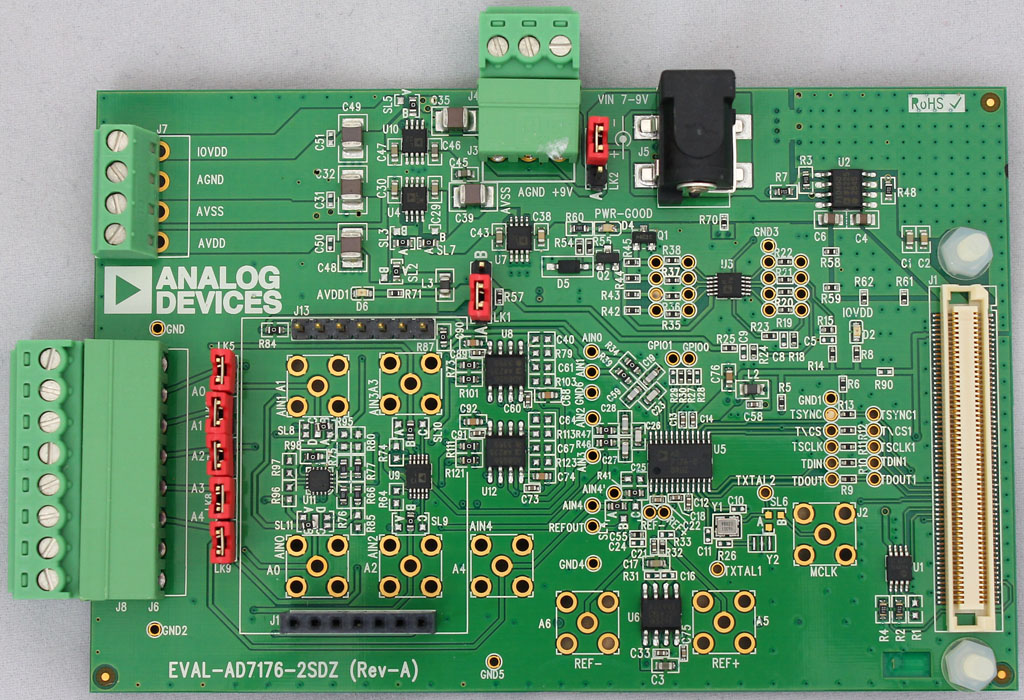

EVAL-AD7176-2
