ADUM5211

集成DC/DC转换器的双通道隔离器(1/1通道方向性)

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • isoPower 集成隔离式DC/DC转换器
  • 3.15 V至5.25 V稳压输出
  • 最高150 mW输出功率
  • 两个DC至150 Mbps (NRZ)信号隔离通道
  • 软启动电源
  • 20引脚SSOP封装,爬电距离为5.3 mm
  • 支持最高15 MHz的SPI
  • 工作温度最高可达:105℃
  • 高共模瞬变抗扰度:>25 kV/μs
  • 欲了解更多特性,请参考数据手册

更多细节
show more Icon
ADuM5210/ADuM5211/ADuM5212 均为集成 isoPower®隔离式DC/DC转换器的四通道数字隔离器,基于ADI公司的 iCoupler® 技术,能够提供可在3.15 V和5.25 V之间调节的稳压隔离电源。输入电源电压可以略低于所需输出,也可以远高于所需输出。

在低功耗隔离设计中,这样就无需使用单独的隔离式DC/DC转换器。利用iCoupler芯片级变压器技术,能够隔

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADUM5211ARSZ
  • HTML
  • HTML
ADUM5211ARSZ-RL7
  • HTML
  • HTML
ADUM5211BRSZ
  • HTML
  • HTML
ADUM5211BRSZ-RL7
  • HTML
  • HTML
ADUM5211CRSZ
  • HTML
  • HTML
ADUM5211CRSZ-RL7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 18, 2019

- 19_0011

ADuM5210/ADuM5211/ADuM5212 Die Revision and Data Sheet Change

ADUM5211ARSZ

量产

ADUM5211ARSZ-RL7

量产

ADUM5211BRSZ

量产

ADUM5211BRSZ-RL7

量产

ADUM5211CRSZ

量产

ADUM5211CRSZ-RL7

量产

10月 31, 2016

- 16_0250

ADuM5210/ADuM5211/ADuM5212 Die Revision

ADUM5211ARSZ

量产

ADUM5211ARSZ-RL7

量产

ADUM5211BRSZ

量产

ADUM5211BRSZ-RL7

量产

ADUM5211CRSZ

量产

ADUM5211CRSZ-RL7

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 18, 2019

- 19_0011

arrow down

ADuM5210/ADuM5211/ADuM5212 Die Revision and Data Sheet Change

ADUM5211ARSZ

量产

ADUM5211ARSZ-RL7

量产

ADUM5211BRSZ

量产

ADUM5211BRSZ-RL7

量产

ADUM5211CRSZ

量产

ADUM5211CRSZ-RL7

量产

10月 31, 2016

- 16_0250

arrow down

ADuM5210/ADuM5211/ADuM5212 Die Revision

ADUM5211ARSZ

量产

ADUM5211ARSZ-RL7

量产

ADUM5211BRSZ

量产

ADUM5211BRSZ-RL7

量产

ADUM5211CRSZ

量产

ADUM5211CRSZ-RL7

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

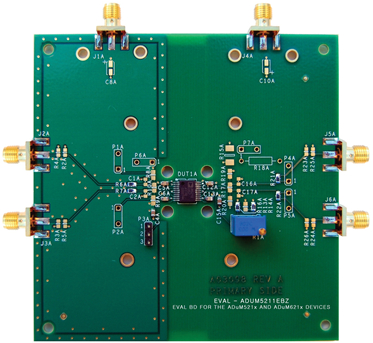

EVAL-ADuM5211

ADuM5211 评估板

zoom

EVAL-ADuM5211

ADuM5211 评估板

ADuM5211 评估板

特性和优点

  • 集成isoPower的隔离式DC/DC转换器
  • 3.15 V或5.25 V调节输出
  • 最高150 mW输出功率
  • 20引脚SSOP封装,爬电距离为5 mm
  • 工作温度最高可达:105°C
  • 高共模瞬变抗扰度:>25 kV/μs

产品详情

EVAL-ADuM5211EBZ支持ADuM5210/ADuM5211/ADuM5212和ADuM6210/ADuM6211/ADuM6212 150 mW隔离式电源模块。它具有符合JEDEC标准的SSOP20焊盘布局,并支持设置所需输出电压、设置使能控制,可为板上负载和旁路电容提供多种位置。


isoPower器件采用高频、高功率开关电路,可实现芯片级、空芯变压器的功率传输。该评估板采用了AN-0971应用笔记中提到的抗电磁辐射建议。凭借这些技术,该PCB和电源模块能够满足CISPER22的A级或B级要求,具体取决于电压和负载范围。

有关ADuM5210/ADuM5211/ADuM5212和ADuM6210/ADuM6211/ADuM6212的完整规格,请参见ADI公司提供的ADuM5210/ADuM5211/ADuM5212和ADuM6210/ADuM6211/ADuM6212数据手册,使用评估板时,应同时参阅数据手册和本用户指南。
工具和仿真

工具及仿真模型 1

参考电路

参考电路 1

PLC/DCS Quad Channel Voltage and Current Input Front End

PLC/DCS四通道电压和电流输入,兼容HART
