AD7172-4

推荐用于新设计

集成真轨到轨缓冲器的低功耗、4/8通道、24位、31.25 kSPS、Σ-Δ型ADC

产品模型: 3

Viewing:

概述

快速且灵活的输出速率： 1.25 SPS至31.25 kSPS
通道扫描数据速率：6.21 kSPS/通道（161 μs建立时间）
性能规格
31.25 kSPS时无噪声位：17.2
5 SPS INL时无噪声位：24 FSR的±2 ppm
50 Hz和60 Hz抑制：85 dB，建立时间为50 ms

用户可配置的输入通道
4个全差分通道或8个单端通道
交叉点多路复用器
真正的轨到轨模拟和基准输入缓冲器
内部或外部时钟
欲了解更多特性，请参考数据手册

AD7172-4是一款低噪声、低功耗、多路复用的Σ-Δ型模数转换器(ADC)，具有4/8通道（全差分/单端）输入，可供低带宽信号使用。对于完全建立的数据，AD7172-4的最大通道扫描速率为6.21 kSPS (161 μs)。该器件的输出数据速率范围为1.25 SPS至31.25 kSPS。

AD7172-4集成关键的模拟和数字信号调理模块，允许用户通过SPI对每一个使用中的模拟输入通道进行单独配置。模拟输入端和基准电压输入端的集成式真轨到轨缓冲器可提供易于驱动的高阻抗输入。

数字滤波器允许以27.27 SPS输出数据速率提供50 Hz和60 Hz同时抑制。用户可根据应用中各通道的需求在不同滤波器选项间切换，并提供进一步的数字处理功能，比如失调和增益校准寄存器，这些器件可以按通道进行配置。通用输入/输出(GPIO)可控制外部多路复用器，并同步至ADC转换时序。 AD7172-4的额定工作温度范围为−40°C至+105°C。提供5 mm × 5 mm、32引脚LFCSP封装。

注意在整篇数据手册中，双功能引脚名称仅通过相关功能来引用。

应用

过程控制： PLC/DCS模块
温度和压力测量
医疗与科学多通道仪器
色谱仪

产品模型: 3

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD7172-4BCPZ	32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
AD7172-4BCPZ-RL	32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
AD7172-4BCPZ-RL7	32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

2月 6, 2017 - 16_0234 Assembly Transfer to ASE Korea and Test Transfer to STATS ChipPAC Singapore of Select LFCSP Parts.
		PCN16_0234_Form Material_Report Detailed Change Description Detailed Change Description Qualification Results Summary Test Correlation Report
AD7172-4BCPZ	量产
AD7172-4BCPZ-RL	量产
AD7172-4BCPZ-RL7	量产

这是最新版本的数据手册

软件资源

学习如何开始使用Mbed 1

Mbed是一种开源开发环境，可用于开发ARM微控制器。

更多支持Mbed的ADI产品

Mbed支持 5

找不到您所需的软件或驱动?

硬件生态系统

部分模型	产品周期	描述
AD7173-8	推荐用于新设计	低功耗、8/16通道、31.25kSPS、24位、高度集成的Σ-Δ型ADC
AD7175-2	推荐用于新设计	24位、250 KSPS Σ-Δ型ADC，具有20 MS建立时间和真轨到轨缓冲器
AD7172-2	推荐用于新设计	集成真轨到轨缓冲器的低功耗、24位、31.25 KSPS、Σ-Δ型ADC
AD7176-2	推荐用于新设计	24位、250 KSPS Σ-Δ型ADC，建立时间20μS
AD7177-2	推荐用于新设计	32位、10 kSPS Σ-Δ型ADC，具有100 μs建立时间，集成真轨到轨缓冲器

工具及仿真模型

Virtual Eval - BETA

Virtual Eval是一款网络应用程序，可帮助设计人员评估ADC和DAC产品。利用ADI公司服务器上的详细模型，Virtual Eval在几秒内可仿真关键部件的性能特征。对工作条件（如输入音和外部抖动）以及器件特性（如增益或数字下变频）进行配置。性能特征包括噪声、失真和分辨率、FFT、时序图、频率响应图等。

打开工具

IBIS 模型 1

AD7172-4 IBIS Model

设计工具 1

AD7172 Digital Filter Frequency Response Model

Signal Chain Designer

Signal Chain Designer is a web-based tool designed to create and simulate complex precision signal chains. See your circuit’s performance before you commit to your PCB: transfer function, noise, power consumption, input range, and DC error. Quickly experiment with different parts and architectures. Signal chains can be exported to LTspice for further analysis.

打开工具

评估套件

AD7172-4 评估板

立即购买更多内容

特性和优点

AD7172-4的全功能评估板
PC控制结合系统演示平台(SDP)，更多信息参见ADI EVAL-SDP-CB1Z
PC软件用于控制和数据分析（时域）
独立工作能力

产品详情

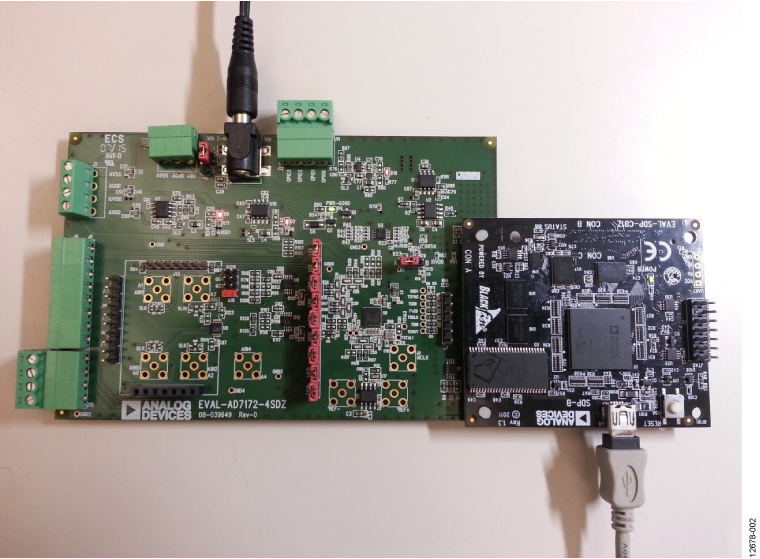

EVAL-AD7172-4SDZ评估套件具有24位、31.25 kSPS模数转换器(ADC) AD7172-4，集成轨到轨模拟输入缓冲器、片上电源调整以及用于放大器评估的放大器部分。一个7 V至9 V AC-DC适配器调节到5 V和3.3 V，以便为AD7172-4供电并支持所有元件。 EVAL-AD7172-4SDZ通过EVAL-SDP-CB1Z控制器板上的SDP与USB端口连接。

EVAL-AD7172-4SDZ评估软件通过用户可访问寄存器接口全面配置AD7172-4器件功能，并提供波形图、直方图形式的直流时域分析和相关的噪声分析，以便评估ADC性能。
