专为各种应用而设计
AD717x系列提供完整的集成式Σ-Δ型ADC解决方案，可用于高精度、低噪声单通道应用(生命科学测量)或高速多路复用应用(工厂自动化PLC输入模块)。 Σ-Δ型ADC主要用于测量靠近DC的信号，（能够为带宽在10kHz范围内的输入信号提供出色的性能）。
特色产品
24位、250 KSPS Σ-Δ型ADC，具有20 MS建立时间和真轨到轨缓冲器
集成真轨到轨缓冲器的24位、8/16通道、250 kSPS、Σ-Δ型ADC
24位、250 KSPS Σ-Δ型ADC，建立时间20μS
32位、10 kSPS Σ-Δ型ADC，具有100 μs建立时间，集成真轨到轨缓冲器
集成真轨到轨缓冲器的低功耗、24位、31.25 KSPS、Σ-Δ型ADC
集成真轨到轨缓冲器的低功耗、4/8通道、24位、31.25 kSPS、Σ-Δ型ADC
低功耗、8/16通道、31.25kSPS、24位、高度集成的Σ-Δ型ADC
特性和优势
快速且灵活的输出速率： 5 SPS至250 kSPS
通道扫描数据速率：50 kSPS/通道（20 μs建立时间）
性能规格
- 17.2位无噪声分辨率(250 kSPS)
- 20位无噪声分辨率(2.5 kSPS)
- 24位无噪声分辨率(20SPS)
- 积分非线性(INL)： FSR的±1 ppm
50 Hz和60 Hz抑制：85 dB，建立时间为50 ms
用户可配置输入通道
- 2个全差分通道或4个单端通道
- 交叉点多路复用器
2.5 V片内基准电压源（±2 ppm/°C漂移）
真正的轨到轨模拟和基准输入缓冲器
评估板
AD7172-2 评估板

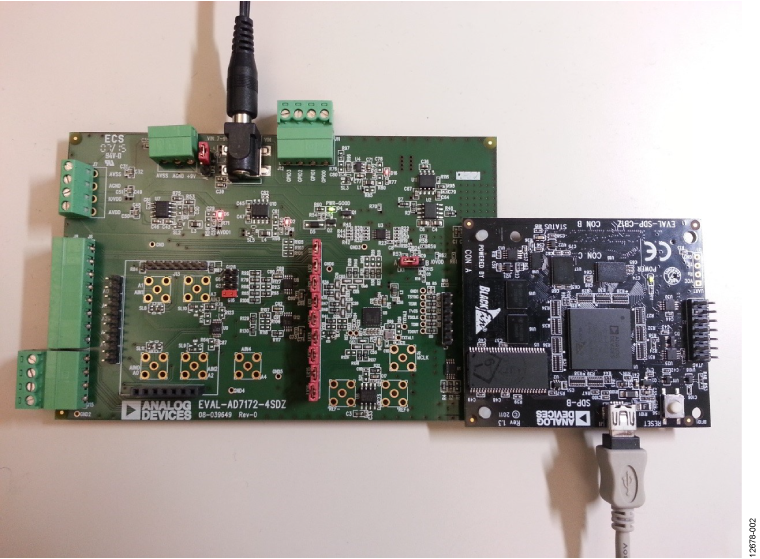

AD7172-4 评估板

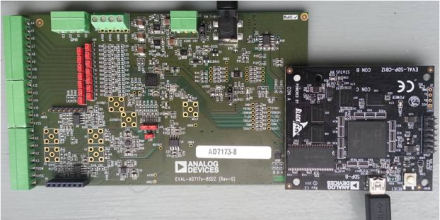

AD7173-8SDZ评估板

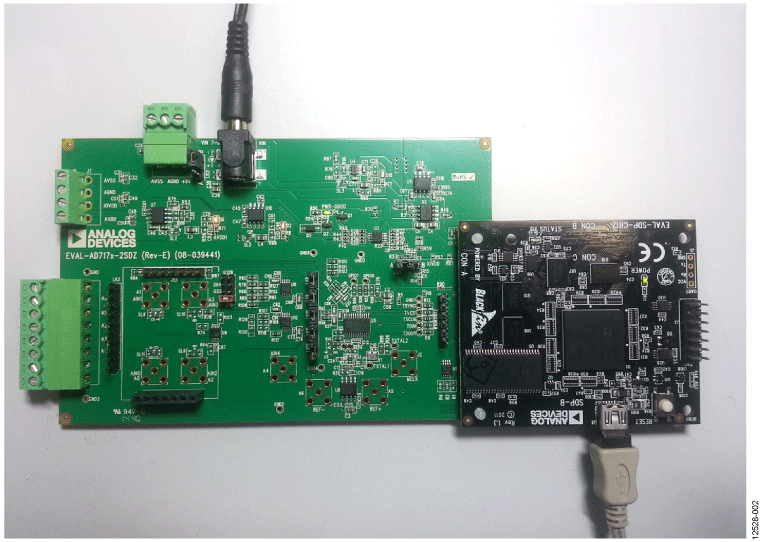

AD7175-2 评估板

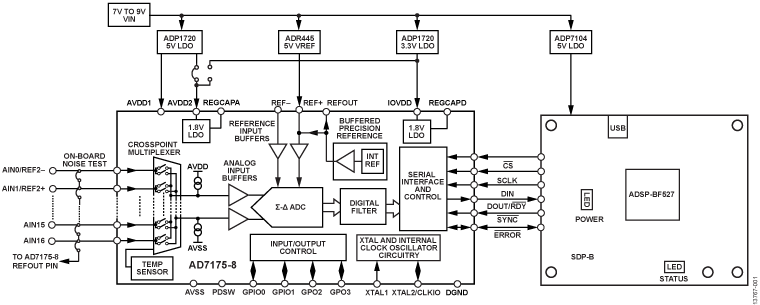

AD7175-8评估板

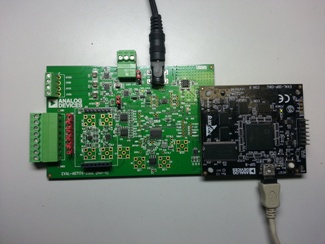

AD7176-2 评估板

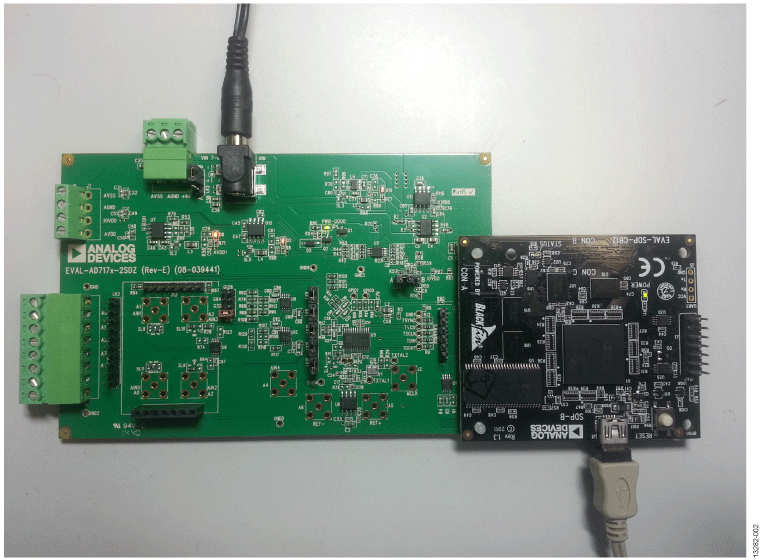

AD7177-2 评估板
了解更多
AD717x性能
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
AD717x系列提供高性能（噪声和转换速度）选型选项，从各种通道中进行选择以提高灵活性和功能性，使其成为新一代高精度和密度设计的理想平台。
核心ADC
AD7175x核心ADC建立了速度和噪声性能新标准。 它达到最大250 kSPS的输出数据速率（即每通道多路复用20us¦50 SPS），同时在输出数据速率低于1kHz时提供大于24位的无噪声分辨率（32位：AD7177-2 ADC）。 它能够以高效率方式实现这些性能指标以降低功耗，并且能够与AD717x系列的其它产品兼容引脚和软件。
集成模拟模块
AD717x上的信号链集成度减少了系统设计人员面临的挑战，可以极大地简化设计工作。 其集成真轨到轨模拟输入缓冲器，无需费时费力地选择和评估外部器件。 AD717x轨到轨缓冲器在任何应用中可使输入范围较大化，允许ADC测量到两个轨范围内而不会降低线性度或精度。 对输入级和完整的ADC路径进行斩波后，可降低测量路径的1/f噪声，提高测量DC或接近DC信号的灵敏度。
集成数字模块
通过集成数字模块可以轻松重改平台设计以满足特定测量需要。 高度可配置的数字滤波器可调整建立时间、带宽和抑制特定干扰。 交叉点多路复用器整合智能的每通道可配置序列器，使您能够部署/利用ADC的每个通道。 AD717x系列产品的功能集成度可以更轻松地执行片上和系统诊断，使用任一AD717x系列产品时，稳定可靠的SPI改进端口（包括CRC错误检测）能够在ADC和uC / DSP / CPU之间实现高可信度和高保真地通信。
丰富的可用工具集和相关资料
用户可借助丰富的可用工具集和相关资料设计AD717x系列。 Eval+是我们的新一代客户评估软件，支持一体化下载，在利用全功能客户评估板进行芯片评估前，可通过嵌入式功能模型实施虚拟评估。 通用器件均配有全功能客户评估板，提供模拟预调理原型制作选项，如放大器、基准电压源和全功率解决方案。 提供多种连接选项用于评估，连接SDP-B控制板或者以独立模式工作，连接到现有的数字主机模块或者连接到用于微控制器、DSP或PMOD连接器控制器的最新评估套件。
特定应用的CFTL可以启动系统级开发，从而降低风险并提供更便宜的原型制作途径。
无操作系统例程C语言代码驱动器可简化从器件数据手册到固件配置、控制和数据回读的转换过程。
