AD8475

量产

精密、可选增益、全差分漏斗放大器

数据手册 (Rev. D) 产品选型表

产品模型: 9

Viewing:

产品详情

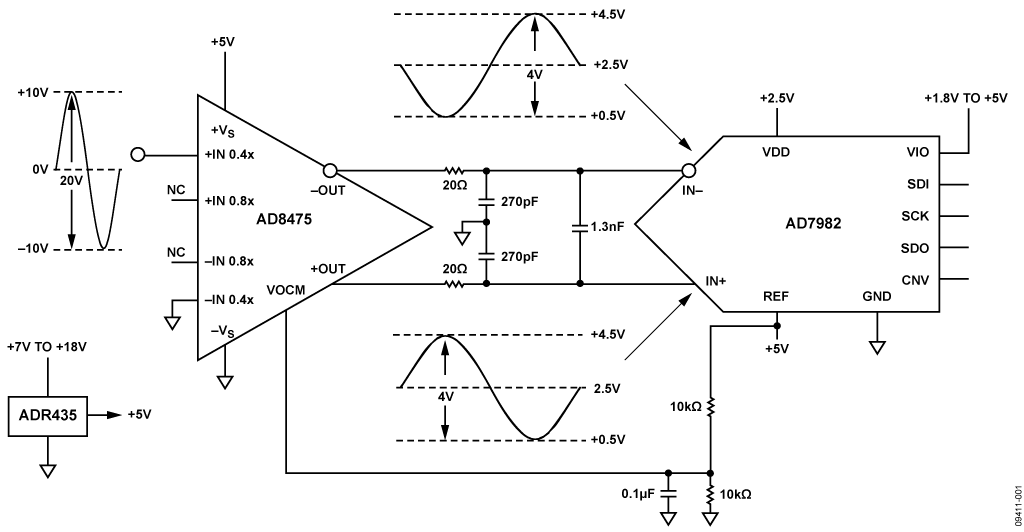

衰减和电平转换
衰减：G = 0.4x、0.8x
完全差分或单端输入/输出

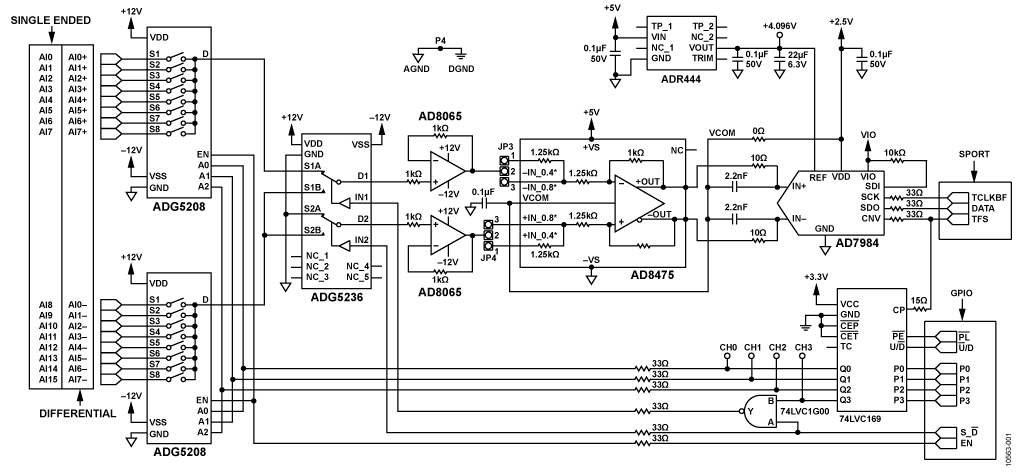

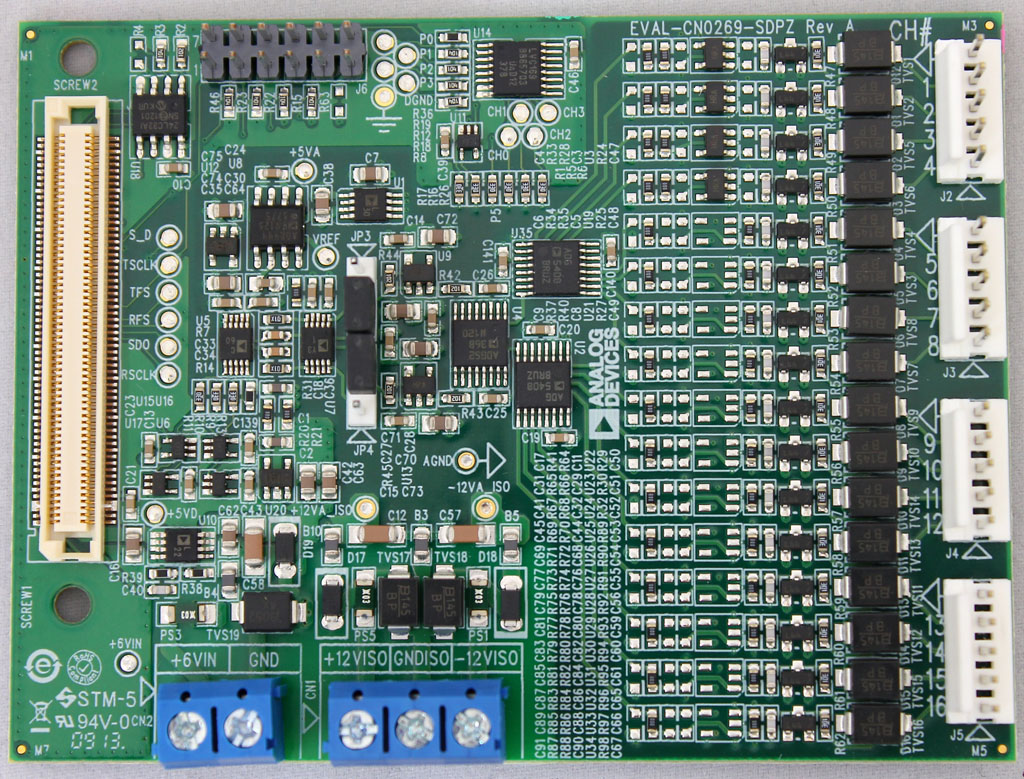

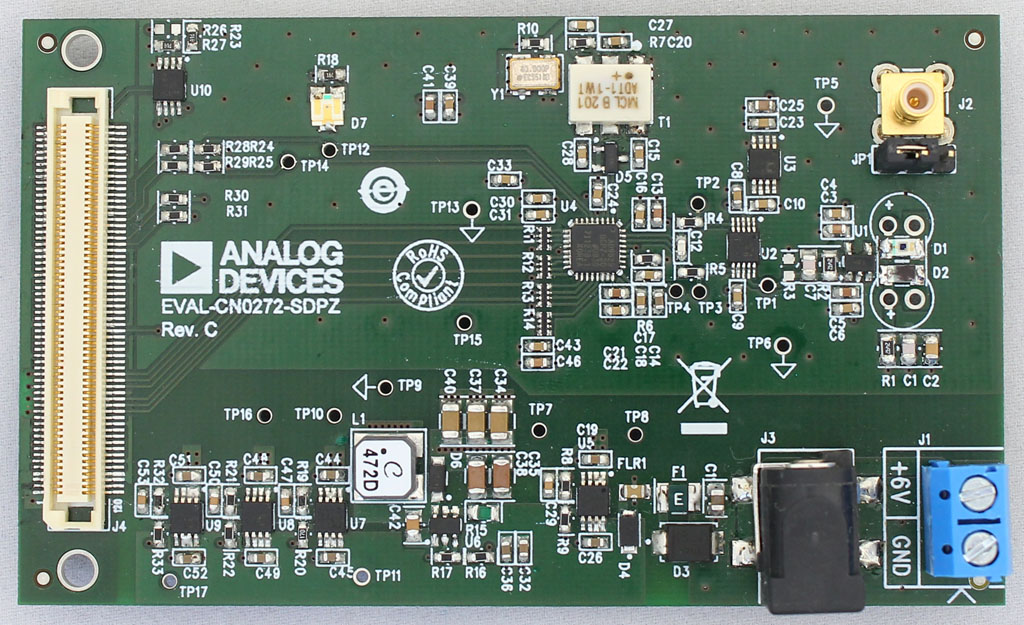

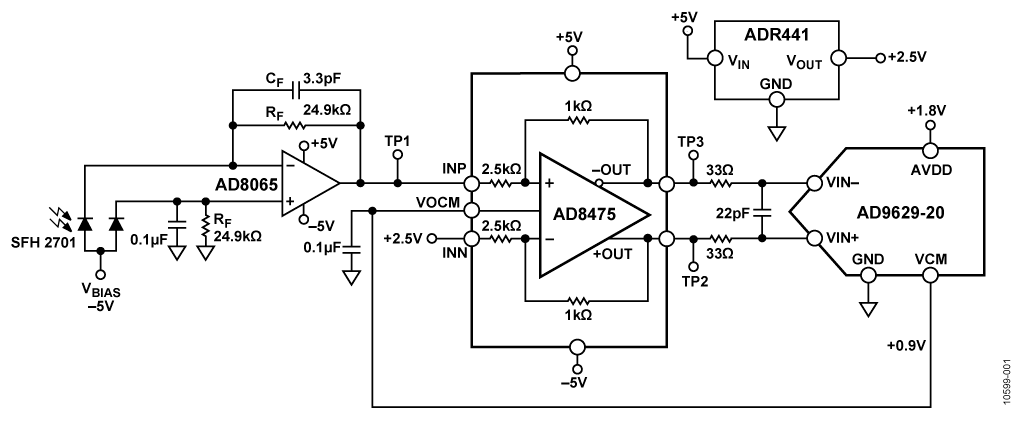

差分输出设计用于驱动精密ADC
驱动开关电容和Σ-Δ型ADC
轨到轨输出
VOCM 引脚调整输出共模电压
高达±15V的过压保护(VS = +5 V)
单电源供电：3V至10V
双电源供电：±1.5V至±5V
高性能
适合驱动18位、最高4 MSPS的转换器
输出噪声：10 nV/√Hz
增益漂移：3 ppm/°C
欲了解更多特性，请参考数据手册

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD8475ACPZ-R7	16-Lead LFCSP (3mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD8475ACPZ-RL	16-Lead LFCSP (3mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD8475ACPZ-WP	16-Lead LFCSP (3mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD8475ARMZ	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD8475ARMZ-R7	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD8475ARMZ-RL	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD8475BRMZ	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD8475BRMZ-R7	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD8475BRMZ-RL	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

4月 3, 2017 - 16_0230 Assembly Transfer of Select LFCSP Products to ASE Korea
		PCN16_0230_Form Material_Report Detailed Change Description Detailed Change Description Qualification Results Summary
AD8475ACPZ-R7	量产
AD8475ACPZ-RL	量产
4月 28, 2014 - 13_0224 Assembly Transfer of Select 2x3 and 3x3mm LFCSP Products to STATS ChipPAC China.
		PCN13_0224_Form Material_Report Detailed Change Description Qualification Report Summary
AD8475ACPZ-R7	量产
AD8475ACPZ-RL	量产
3月 22, 2021 - 21_0001 Addition of Amkor Philippines as an Alternate Site for Singulated MSOP and MSOP_EP
		PCN21_0001_Form Material_Report Other Qualification Results Summary
AD8475ARMZ	量产
AD8475ARMZ-R7	量产
AD8475ARMZ-RL	量产
AD8475BRMZ	量产
AD8475BRMZ-R7	量产
AD8475BRMZ-RL	量产
10月 30, 2017 - 15_0176 Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines
		PCN15_0176_Form Material_Report Detailed Change Description Qualification Results Summary Qualification Results Summary
AD8475ARMZ	量产
AD8475ARMZ-R7	量产
AD8475ARMZ-RL	量产
AD8475BRMZ	量产
AD8475BRMZ-R7	量产
AD8475BRMZ-RL	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
AD8476	量产	低功耗、单位增益全差分放大器和ADC驱动器

工具及仿真模型

LTspice 1

AD8475 - Differential Amplifiers and ADC Drivers

LTspice中提供以下器件型号：

AD8475

SPICE 模型 1

AD8475 SPICE Macro Model

ADI DiffAmpCalc™

最新ADI DiffAmpCalc™是一款可免费下载的计算器，用于设计差分放大器电路。该工具易于使用，采用互动用户界面，可以让您迅速上手使用。

打开工具

Signal Chain Designer - BETA

Signal Chain Designer is a web-based tool designed to create and simulate complex precision signal chains. See your circuit’s performance before you commit to your PCB: transfer function, noise, power consumption, input range, and DC error. Quickly experiment with different parts and architectures. Signal chains can be exported to LTspice for further analysis.

打开工具

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

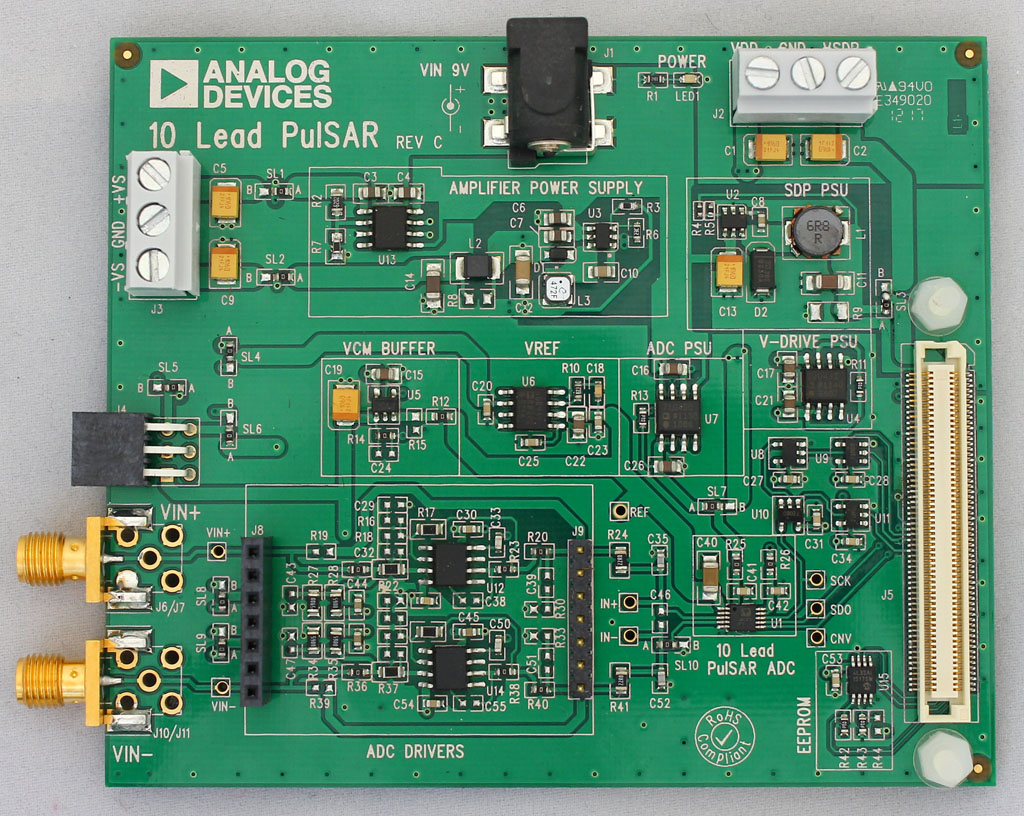

AD8475 评估板

立即购买更多内容

产品详情

评估板允许用户灵活地配置所需的增益（0.4或0.8），以及适当的输入和负载阻抗。

当AD8475与ADI公司的SAR型ADC配合使用时，用户可以利用针对8引脚MSOP封装设计的AD8475-EVALZ板轻松评估系统性能。该评估板可以采用SMB连接器安装，从而直接与Pulsar®模数转换器评估套件相连。参见AD8475在线数据手册。

低失真信号发生器测量模块

立即购买更多内容

特性和优点

低失真、高分辨率源
- DC至40kHz
- 专有数字预失真(DPD)算法
- –130dBc THD（1kHz，典型值）
- 集成片上模式存储器的任意波形发生器(AWG)
- 差分（平衡）输出高达3.6VRMS
多个存储波形之间的快速模式切换
小尺寸(60mm x 40mm)
低功耗、1W（典型值、静态）
用于集成到测试与测量系统中的SPI接口

产品详情

ADMX1002是一款低失真正弦波和高分辨率任意波形发生器。此高性能模块展示了专有数字预失真算法，该算法将信号失真降低至可通过高性能数模转换器(DAC)和放大器实现的水平。其差分输出可设置为测试高性能模数转换器(ADC)、音频编解码器和其他音频IC和系统通常所需的共模电平。ADMX1002具有易于使用的SPI接口和小尺寸，可轻松嵌入到测试系统，或用于工作台进行测量和特性表征。

应用

高端音频测试
模数转换器特性表征和测试
传感器测试
频率响应和网络分析
ATE

资料

User Guide: ADMX1002, Ultra-low Distortion and Low Noise Signal Generator
2021/4/16

软件

ADMX100X Graphical User Interface (GUI)
9.35 M

带有全差分输入采集通道的低失真信号发生器测量模块

立即购买更多内容

特性和优点

低失真、高分辨率源
- 直流，50Hz至40kHz频率范围
- 专有数字预失真(DPD)算法
- –130dBc THD（1kHz，典型值）
- 集成片上模式存储器的任意波形发生器(AWG)
- 差分（平衡）输出高达3.5VRMS
- 多个存储波形之间的快速模式切换
全差分输入采集通道
小尺寸(60mm x 40mm)
低功耗、1W（典型值、静态）
用于集成到测试与测量系统中的SPI接口

产品详情

ADMX1001是一款具有采集通道的低失真正弦波和高分辨率任意波形发生器。此高性能模块展示了专有数字预失真算法，该算法将信号失真降低至可通过高性能数模转换器(DAC)和放大器实现的水平。其差分输出可设置为测试高性能模数转换器(ADC)、音频编解码器和其他音频IC和系统通常所需的共模电平。信号发生器与采集通道可借助相互独立且操作便捷的SPI接口来分别加以控制。ADMX1001模块采用了小尺寸设计，能够轻松集成到测试系统内，或直接在工作台上用于测量和表征。
