概览
优势和特点
- 1.8 V模拟电源供电
- 1.8 V至3.3 V输出电源
- 信噪比(SNR)
- 71.3 dBFS（9.7 MHz输入）
- 69.0 dBFS（200 MHz输入）
- SFDR
- 95 dBc（9.7 MHz输入）
- 83 dBc（200 MHz输入）
- 低功耗
- 45 mW (20 MSPS)
- 85 mW (80 MSPS)
- 差分输入、700 MHz带宽
- 片内基准电压源和采样保持电路
- 2 V P-P差分模拟输入
- DNL = ±0.16 LSB
- 串行端口控制选项
- 数据格式：偏移二进制、格雷码或二进制补码
- 1、2或4整数输入时钟分频器
- 内置可选数字测试码生成功能
- 节能的掉电模式
- 带可编程时钟和数据对准功能的数据时钟输出
产品详情
AD9629是一款单芯片、单通道、12位、20/40/65/80 MSPS模数转换器（ADC），采用1.8 V电源供电，内置高性能采样保持电路和片内基准电压源。它采用多级差分流水线架构，内置输出纠错逻辑，在80 MSPS数据速率时可提供12位精度，并保证在整个工作温度范围内无失码。
该ADC内置多种功能特性，可使器件的灵活性达到较佳、系统成本较低，例如可编程时钟与数据对准、生成可编程数字测试码等。可获得的数字测试码包括内置固定码和伪随机码，以及通过串行端口接口（SPI）输入的用户自定义测试码。采用一个差分时钟输入来控制所有内部转换周期。可选的占空比稳定器（DCS）用来补偿较大的时钟占空比波动，同时保持出色的ADC总体性能。
数字输出数据格式为偏移二进制、格雷码或二进制补码。一个数据输出时钟（DCO）用来确保接收逻辑具有正确的锁存时序。AD9629采用32引脚无铅LFCSP封装，额定温度范围为−40°C至+85°C工业温度范围。
应用
- 通信
- 分集无线电系统
- 多模式数字接收机：
GSM、EDGE、WCDMA、LTE、CDMA2000、WiMAX、TD-SCDMA - 智能天线系统
- 电池供电仪表
- 手持式示波器
- 便携式医疗成像
- 超声
- 雷达/LIDAR
- PET/SPECT成像
产品聚焦
- AD9629采用1.8 V单模拟电源供电，而数字输出驱动器采用独立的电源供电，以适应1.8 V至3.3 V逻辑。
- 取得专利的采样保持电路在最高200 MHz的输入频率下仍保持出色的性能，而且成本低、功耗低、易于使用。
- 标准串行端口接口（SPI）支持各种产品特性和功能，例如：数据输出格式化、内部时钟分频器、省电模式、DCO和数据输出（D11至D0）时序和偏移调整、以及基准电压源模式等。
- AD9629采用32引脚LFCSP封装，符合RoHS标准，与10位ADC AD9609和14位ADC AD9649引脚兼容，因此采样速率为20 MSPS至80 MSPS的10位和14位转换器可轻松实现升级。
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

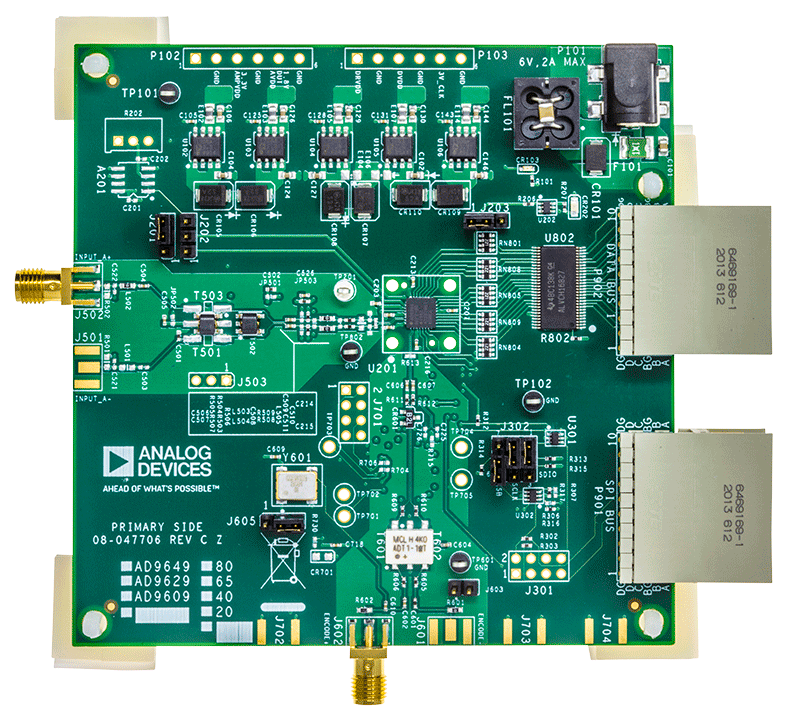

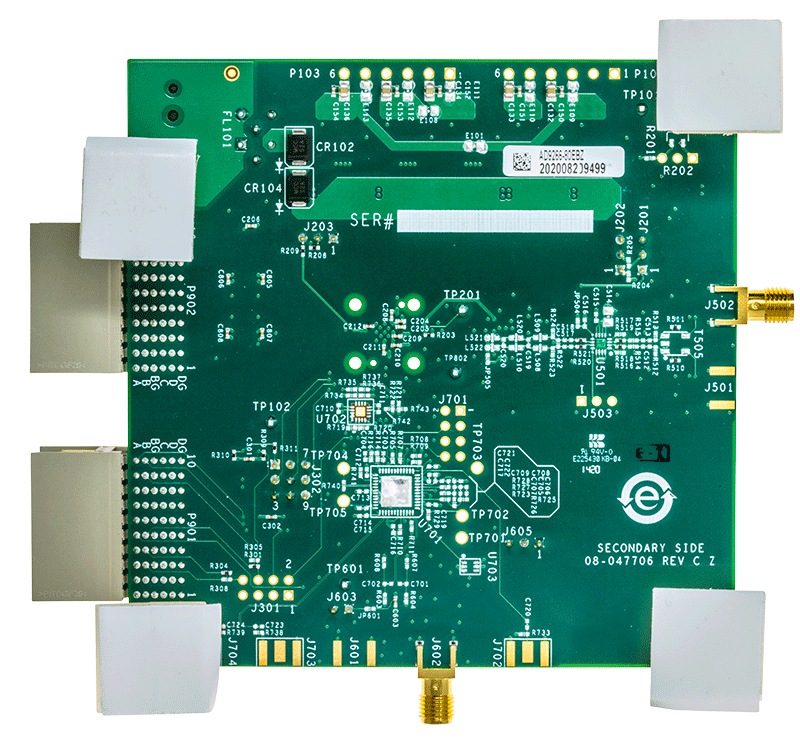

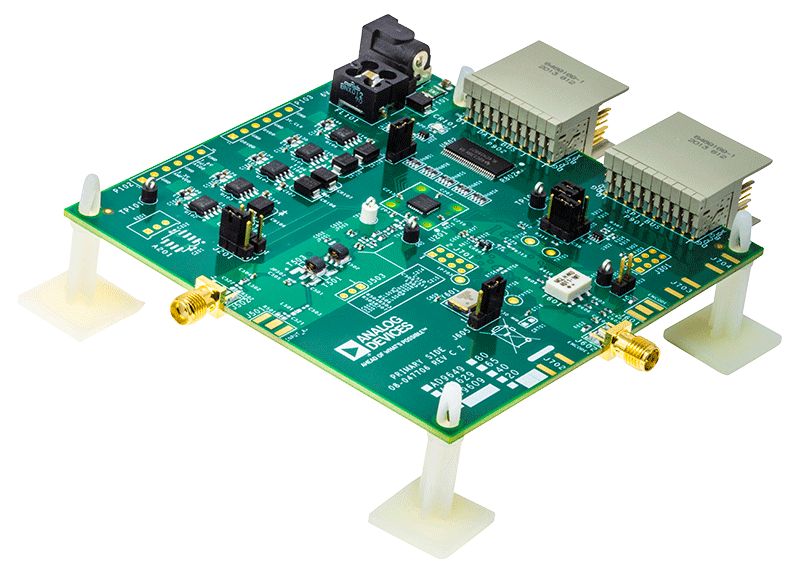

评估套件 (2)
参考资料
-
CDMA2000多载波系统可行性研究 (Rev. AN-808)3/22/2018PDF0
-
AN-742: Frequency Domain Response of Switched-Capacitor ADCs (Rev. C)2/14/2015PDF427 K
-
AN-1142: 高速ADC PCB布局布线技巧 (Rev. 0)2/2/2012PDF392 kB
-
AN-878: 高速ADC SPI控制软件[中文版] (Rev. A)11/13/2007PDF630 kB
-
AN-807: 多载波WCDMA的可行性 (Rev. 0)11/9/2007PDF969 kB
-
Multicarrier CDMA2000 Feasibility (Rev. AN-808)11/9/2007PDF1535 kB
-
AN-827: 放大器与开关电容ADC接口的匹配方法[中文版] (Rev. 0)11/9/2007PDF783 kB
-
AN-935: ADC变压器耦合前端设计[中文版] (Rev. 0)10/8/2007PDF448 kB
-
AN-586: 高速模数转换器的LVDS数据输出[中文版] (Rev. 0)9/22/2006PDF307 kB
-
AN-812: 基于微控制器的串行端口接口(SPI®)启动电路 (Rev. 0)9/20/2006PDF309 kB
-
