AD8370: LF to 750MHz Digitally Controlled VGA Data Sheet (Rev. B)9/28/2006PDF823 K
概览
优势和特点
- 低频至750MHz（-3dB带宽）
- 输出1dB压缩点：+15.8dBm (70MHz)
- 噪声系数：7dB
- 3 V至5V单电源供电，具有关断功能
- 全差分输入和输出
- 三线式串行数字接口
- 两个引脚可选择增益范围
低范围：-11dB ～ +17dB
高范围：+6dB ～ +34dB - 输出三阶接口
+35dBm (70MHz)
产品详情
AD8370是一款高性能数字控制式可变增益放大器，设计用于中频通信基础设施设备。该器件提供两个增益控制范围，可通过三线式数字接口控制，并允许用户进行精调增益控制以获得较高的接收机灵敏度。
AD8370可在常用无线中频频率70/140/190/240/380MHz下工作。高输出压缩和精调增益控制调节能力使得该器件成为数字接收机AGC电路的理想选择，适合GSM / CDMA2000 / W-CDMA蜂窝基站应用。
AD8370采用先进的硅双极性工艺制造，以3 V或5 V单电源供电，提供节省空间的16引脚超薄紧缩小型(TSSOP)封装，额定温度范围为–40ºC至+85ºC。
供货

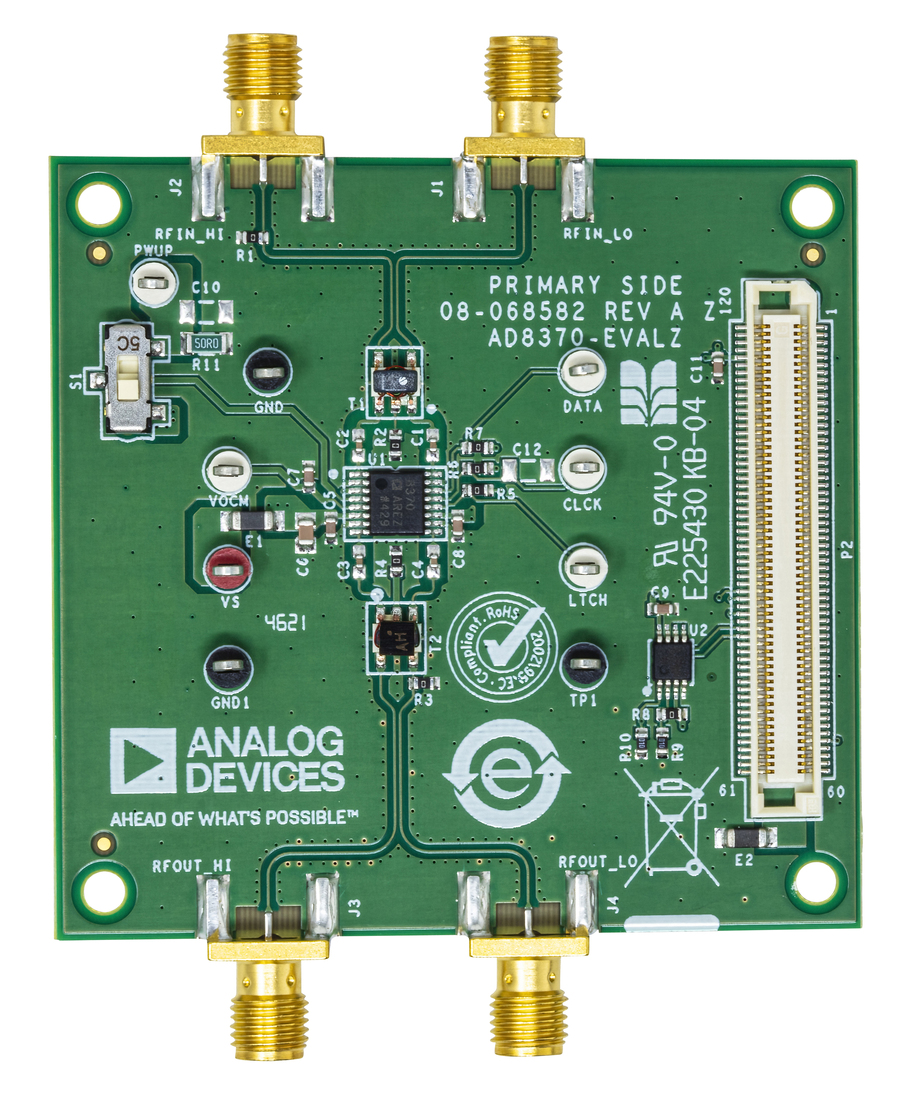

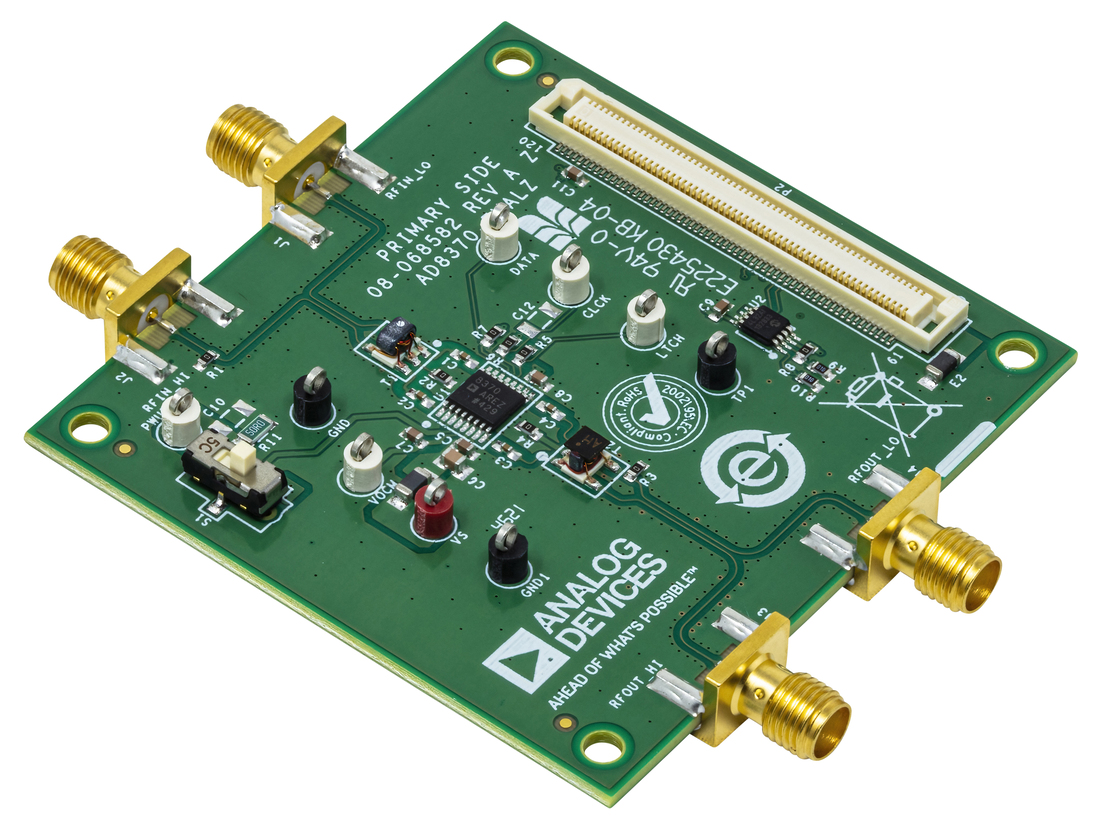

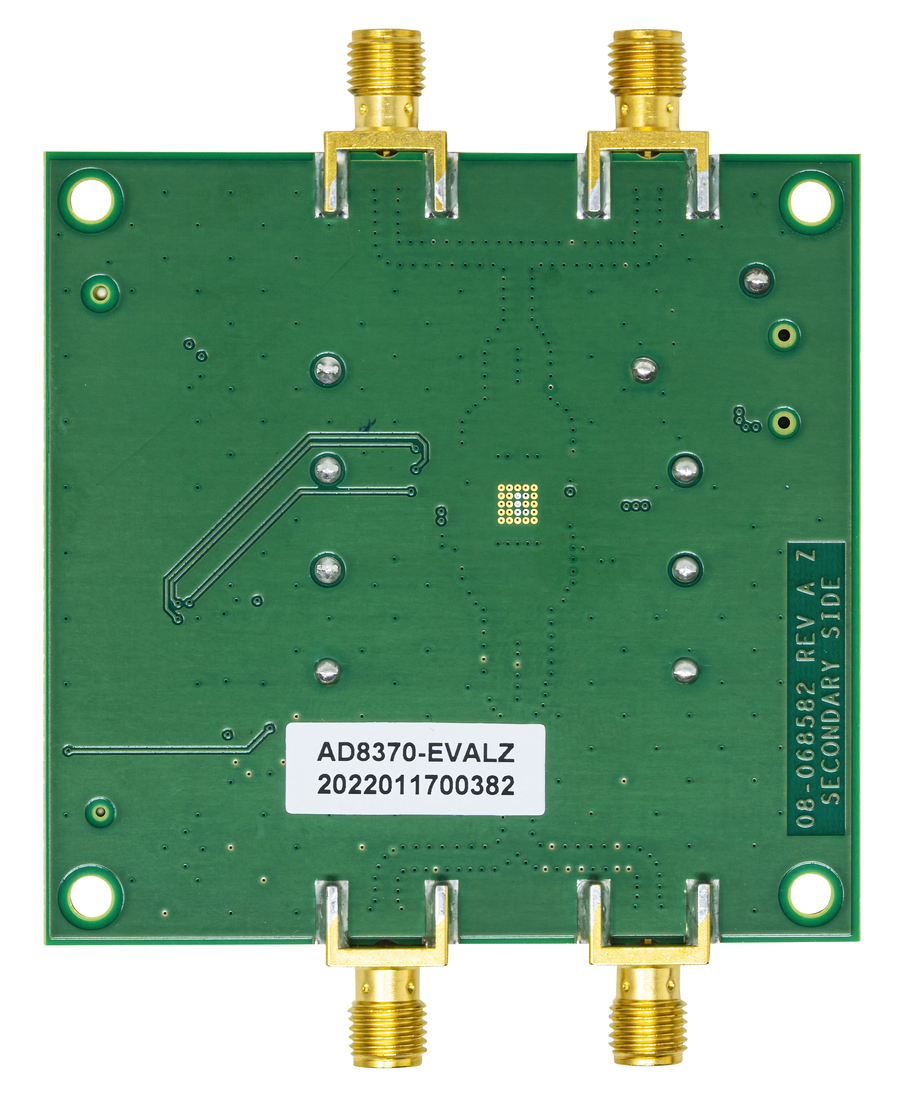

提供样片和评估板，产品型号分别为AD8370ARU和AD8370-EVAL。
其它无线VGA产品：br>
- AD8367 - 45dB，500MHz单端、模拟控制可变增益放大器
- AD8369 –45dB，600MHz差分、3dB步长、数字控制可变增益放大器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
