特性
- 18位分辨率、无失码
- 吞吐速率：1.33 MSPS
- 低功耗：10.5 mW (1.33 MSPS)
- 积分非线性(INL)：±2.25 LSB（最大值）
- 动态范围：99.7 dB（典型值）
- 全差分模拟输入范围: 真差分模拟输入范围：±VREF 0 V至VREF（VREF在2.9 V至5.0 V之间）
可使用任一输入范围
可采用ADA4941轻松驱动 - 无流水线延迟
- 采用2.5 V单电源供电，提供1.8 V/2.5 V/3 V/5 V逻辑接口
- 串行接口：SPI/QSPI™/MICROWIRE™/DSP兼容
- 以菊花链形式连接多个ADC，并能提供繁忙指示
- 10引脚MSOP（MSOP-8尺寸）和10引脚3 mm × 3 mm QFN (LFCSP)（SOT-23尺寸）封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
AD7984是一款18位、逐次逼近型模数转换器(ADC)，采用单电源(VDD)供电。它内置一个低功耗、高速、18-bit采样ADC和一个多功能串行接口端口。在CNV上升沿，AD7984对IN+与IN-引脚之间的电压差进行采样，这两个引脚上的电压摆幅通常在0 V至VREF之间、相位相反。基准电压(REF)由外部提供，并且可以独立于电源电压(VDD)。
SPI兼容串行接口还能够利用SDI输入，将几个ADC以菊花链形式连结到一个三线式总线上，并提供一个可选的繁忙指示。通过独立电源VIO，该器件可与1.8V、2.5V、3V和5V逻辑兼容。
AD7984采用10引脚MSOP封装或10引脚QFN (LFCSP)封装，工作温度范围为−40°C至+85°C。
应用
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD7984
文档
筛查
1 应用
-
全部
-
数据手册
-
用户手册
-
应用笔记
-
测试产品组合
-
技术文章
-
全部
-
英文
-
日文
-
中文
数据手册
2
用户手册
3
应用笔记
4
HTML
HTML
HTML
测试产品组合
1
HTML
技术文章
6
HTML
HTML
HTML
HTML
HTML
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
数据手册 1
用户手册 2
应用笔记 2
技术文章 2
测试产品组合 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| AD7984BCPZ-R2 |
10-Lead LFCSP (3mm x 3mm)
|
|
|
| AD7984BCPZ-RL7 |
10-Lead LFCSP (3mm x 3mm)
|
|
|
| AD7984BRMZ |
10-Lead MSOP
|
|
|
| AD7984BRMZ-RL7 |
10-Lead MSOP
|
|
- AD7984BCPZ-R2
- 引脚/封装图-中文版
-
10-Lead LFCSP (3mm x 3mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- AD7984BCPZ-RL7
- 引脚/封装图-中文版
-
10-Lead LFCSP (3mm x 3mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- AD7984BRMZ
- 引脚/封装图-中文版
-
10-Lead MSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- AD7984BRMZ-RL7
- 引脚/封装图-中文版
-
10-Lead MSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
12月 8, 2014
- 14_0071
Addition of STATS ChipPAC China as an Alternate Assembly Site for Select 3x3mm LFCSP Products
AD7984BCPZ-R2
AD7984BCPZ-RL7
量产
2月 21, 2010
- 10_0042
Metal and Via mask Changes on AD7980, AD7982, AD7983, AD7984, AD7987, AD71062 and AD71092
AD7984BCPZ-RL7
量产
AD7984BRMZ
量产
AD7984BRMZ-RL7
量产
3月 22, 2021
- 21_0001
Addition of Amkor Philippines as an Alternate Site for Singulated MSOP and MSOP_EP
AD7984BRMZ
量产
AD7984BRMZ-RL7
量产
10月 30, 2017
- 15_0176
Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines
AD7984BRMZ
量产
AD7984BRMZ-RL7
量产
5月 15, 2012
- 10_0006
Halogen Free Material Change for mini SOIC Products
AD7984BRMZ
量产
AD7984BRMZ-RL7
量产
根据型号筛选
产品型号
产品生命周期
PCN
12月 8, 2014
- 14_0071
Addition of STATS ChipPAC China as an Alternate Assembly Site for Select 3x3mm LFCSP Products
AD7984BCPZ-R2
AD7984BCPZ-RL7
量产
2月 21, 2010
- 10_0042
Metal and Via mask Changes on AD7980, AD7982, AD7983, AD7984, AD7987, AD71062 and AD71092
AD7984BCPZ-RL7
量产
AD7984BRMZ
量产
AD7984BRMZ-RL7
量产
3月 22, 2021
- 21_0001
Addition of Amkor Philippines as an Alternate Site for Singulated MSOP and MSOP_EP
AD7984BRMZ
量产
AD7984BRMZ-RL7
量产
10月 30, 2017
- 15_0176
Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines
AD7984BRMZ
量产
AD7984BRMZ-RL7
量产
5月 15, 2012
- 10_0006
Halogen Free Material Change for mini SOIC Products
AD7984BRMZ
量产
AD7984BRMZ-RL7
量产
软件和型号相关生态系统
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
标准数字隔离器4 |
||||
|
量产 |
小型、四通道、3.75 KV RMS数字隔离器（3/1通道方向性） |
|||
|
量产 |
四通道数字隔离器，具有增强的系统级ESD可靠性 |
|||
|
量产 |
四通道数字隔离器（3/1通道方向性） |
|||
|
量产 |
5 kV RMS四通道数字隔离器 |
|||
|
串联基准电压源3 |
||||
|
量产 |
超低噪声、5.0V LDO XFET®基准电压源，具有吸电流和源电流能力 |
|||
|
推荐新设计使用 |
超低噪声、高精度5.0V基准电压源 |
|||
|
量产 |
超低噪声XFET基准电压源，具有吸电流和源电流能力 |
|||
|
单端转差分放大器2 |
||||
|
量产 |
超低功耗、低失真ADC驱动器 |
|||
|
量产 |
单电源、差分18位ADC驱动器 |
|||
|
低功耗运算放大器（≤ 1mA/放大器）1 |
||||
|
量产 |
2.7 V、800 µA、80 MHz轨到轨输入/输出单路放大器 |
|||
|
低输入偏置电流运算放大器(≤100 pA)2 |
||||
|
量产 |
36 V、19 MHZ、低噪声、低偏置电流、JFET运算放大器 |
|||
|
推荐新设计使用 |
低噪声、精密、轨到轨输出、JFET双通道运算放大器 |
|||
|
低噪声运算放大器(≤ 10nV/√Hz)1 |
||||
|
推荐新设计使用 |
1 NV/√HZ、低功耗、轨到轨输出放大器 |
|||
|
精密运算放大器 (Vos<1mV且TCVos<2uV/C)3 |
||||
|
量产 |
低噪声、精密CMOS放大器 |
|||
|
量产 |
低功耗、低噪声、低失真、轨到轨输出放大器 |
|||
|
量产 |
低噪声、高速放大器，用于16 Bit系统 |
|||
|
全差分放大器1 |
||||
|
量产 |
低功耗、单位增益全差分放大器和ADC驱动器 |
|||
找不到您所需的软件或驱动?
申请驱动/软件评估套件 2
EVAL-AD7984

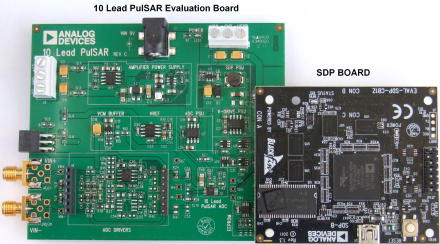

AD7984 评估套件
产品详情
资料
EVAL-AD7984-PMDZ

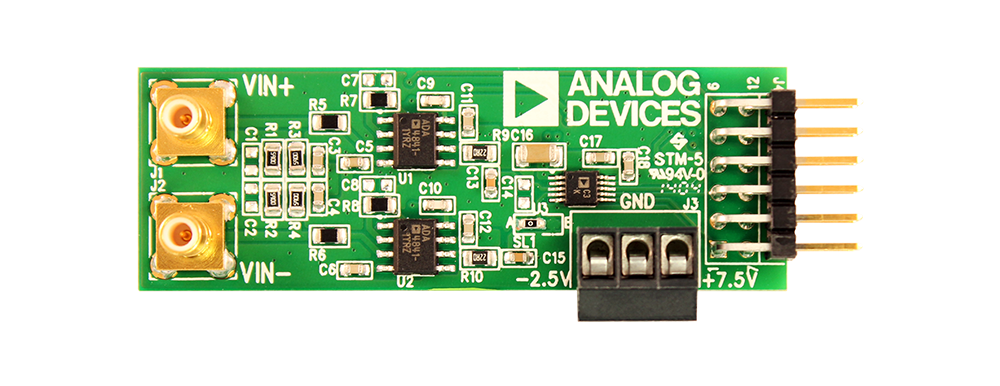

18 位、1333 kSPS PulSAR® ADC PMOD 评估板
