AD8226

量产

宽电源电压范围、轨到轨输出仪表放大器

数据手册 (Rev. D) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 使用 1 个外部电阻器即可设置增益
    • 增益范围：1 至 1000
  • 输入电压低于接地电压
  • 防止输入超出电源范围
  • 极宽电源电压范围
    • 单电源：2.2 V 至 36 V
    • 双电源：±1.35 V 至 ±18 V
  • 带宽 (G = 1)：1.5 MHz
  • CMRR (G = 1)：对于 BR 型号，最小值为 90 dB
  • 输入噪声：22 nV/√Hz
  • 典型电源电流：350 μA
  • 额定温度：−40°C 至 +125°C
  • 8 引脚 SOIC 和 MSOP 封装

AD8226 是一款低成本、宽电源电压范围的仪表放大器，仅需一个外部电阻器即可设置 1 至 1000 之间任何增益。

AD8226 可支持多种信号电压。宽输入范围和轨到轨输出允许信号充分利用电源轨。由于输入范围还包括低于负电源电压的能力，因此无需双电源即可放大接近地电压的小信号。AD8226 可采用 ±1.35 V 至 ±18 V 的双电源供电，或采用 2.2 V 至 36 V 的单电源供电。

强大的 AD8226 输入按设计可以连接实际传感器。除了广泛的工作电压范围外，AD8226 还可以处理超出电源轨的电压。例如，在使用 ±5 V 电源的情况下，可保证该器件在输入端能够承受 ±35 V 电压，而不造成损坏。为方便进行开路检测，该器件具有额定的最小和最大输入偏置电流。

AD8226 适合多通道、空间受限的工业应用。与其他低成本、低功耗的仪表放大器不同，AD8226 的最小增益设计为 1，可以轻松处理 ±10 V 信号。凭借着 MSOP 封装和 125°C 额定温度，AD8226 适合用于紧凑型封装的零气流设计。

AD8226 采用 8 引脚 MSOP 和 SOIC 封装，适应 −40°C 至 +125°C 的工作温度范围。

对于具有与 AD8226 相似的封装和性能但可在 5 至 1000 之间设置增益的器件，请考虑使用 AD8227。

应用

  • 工业过程控制
  • 桥式放大器
  • 医疗器械
  • 便携式数据采集
  • 多通道系统

    •
    AD8226
    宽电源电压范围、轨到轨输出仪表放大器

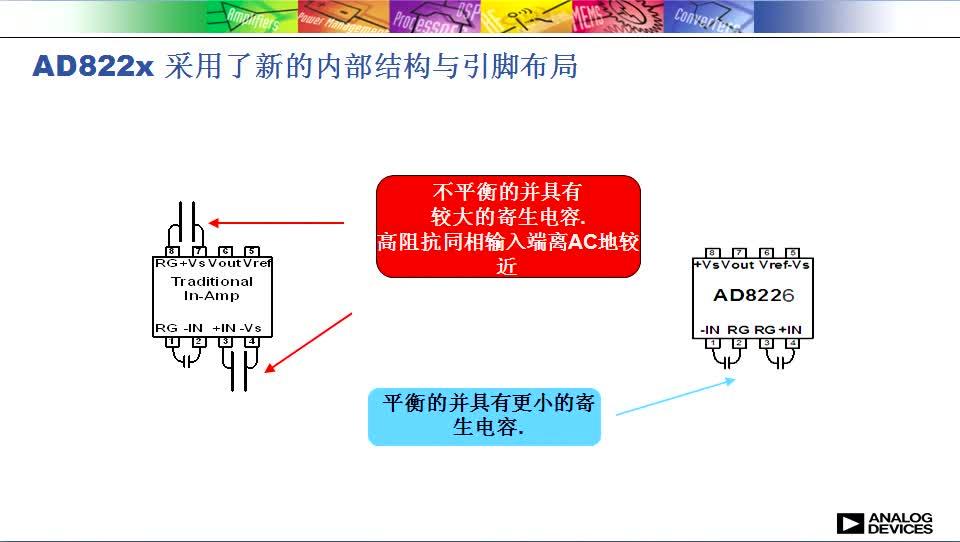

    AD8226 Pin Configuration AD8226 Pin Configuration
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

    创建新项目
    提问

    参考资料

    数据手册 1

    用户手册 1

    应用笔记 5

    技术文章 3

    了解更多
    添加至 myAnalog

    Add media to the Resources section of myAnalog, to an existing project or to a new project.

    创建新项目

    软件资源

    找不到您所需的软件或驱动?

    申请驱动/软件

    工具及仿真模型

    LTspice

    LTspice中提供以下器件型号：

    • AD8226

    仪表放大器钻石图工具

    钻石图工具是一个网络应用程序，可生成特定配置的输出电压范围与输入共模电压关系图，也被称为钻石图，适用于ADI仪表放大器。 根据电源电压、增益和输入信号范围等用户输入参数，该工具可检测设计饱和情况，推荐合适的仪表放大器使输入信号在规格范围内并且配置的电路是有效的。 该工具能避免设计饱和，找到适合设计的仪表放大器，节省设计时间。

    打开工具

    SPICE 模型 1

    Signal Chain Designer

    Signal Chain Designer is a web-based tool designed to create and simulate complex precision signal chains. See your circuit’s performance before you commit to your PCB: transfer function, noise, power consumption, input range, and DC error. Quickly experiment with different parts and architectures. Signal chains can be exported to LTspice for further analysis.

    打开工具
    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    评估套件

    eval board
    schematic 1
    schematic 2
    schematic 3
    EVAL-INAMP

    AD62x、AD822x、AD842x系列仪表放大器评估板

    立即购买 更多内容

    产品详情

    ADI 公司提供一系列评估板，以便帮助用户评估 8 引脚封装的仪表放大器。访问用户指南 UG-261。

    该用户指南介绍三款通用评估板，可用于评估多款 ADI 仪表放大器。如需获取某款仪表放大器的性能数据，请参考该仪表放大器的数据手册。

    • 3 种通用型易用评估板
      • 可搭配 ADI 公司的各种仪表放大器供货
      • 评估板上焊接待测仪表放大器
      • 预安装测试引脚
      • 预安装去耦电容
    • EVAL-INAMP-62RZ板：兼容采用SOIC或PDIP封装的AD620、AD621、AD622、AD623、AD627、AD8223、AD8225、LT1167、LT1168和LT6370
    • EVAL-INAMP-82RZ板：兼容采用SOIC封装的AD8221、AD8226、AD8227、AD8228、AD8229、AD8421、AD8428和AD8429
    • EVAL-INAMP-82RMZ板：兼容采用MSOP封装的AD8220、AD8221、AD8226、AD8227、AD8228、AD8236和AD8421
    EVAL-INAMP
    AD62x、AD822x、AD842x系列仪表放大器评估板
    InAmp Evaluation Board InAmp Evaluation Board - Bottom View InAmp Evaluation Board - Top View

    参考电路

    CN0251 参考设计

    24 位、4.7 Hz、4 通道模拟数据采集系统

    查看参考设计详情

    特性和优点

    • 4通道宽动态范围
    • 工业信号电平
    • 提供高CMR的仪表放大器输入级

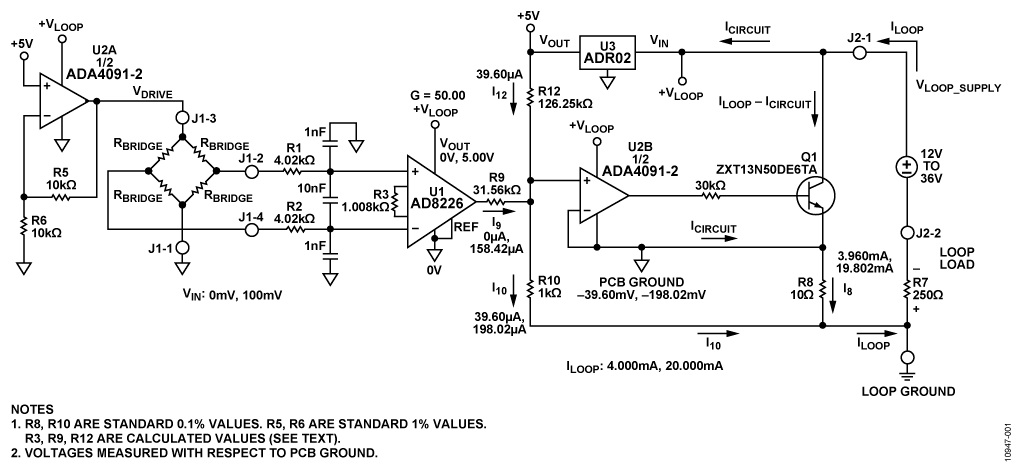

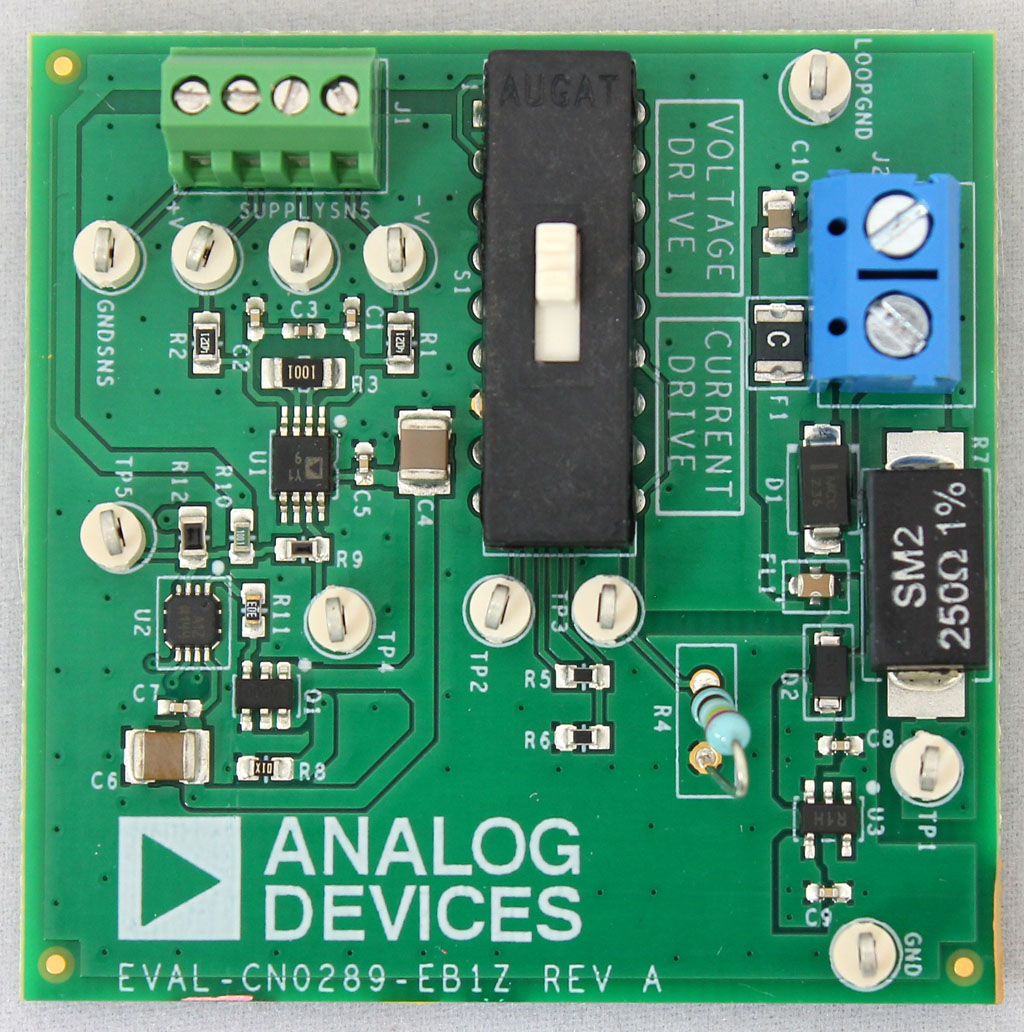

    CN0289 参考设计

    集成电压或电流驱动的灵活4 mA至20 mA环路供电压力传感器变送器

    查看参考设计详情

    特性和优点

    • 4-20mA环路供电发射器
    • 电压或电流驱动
    • 优化压力传感器

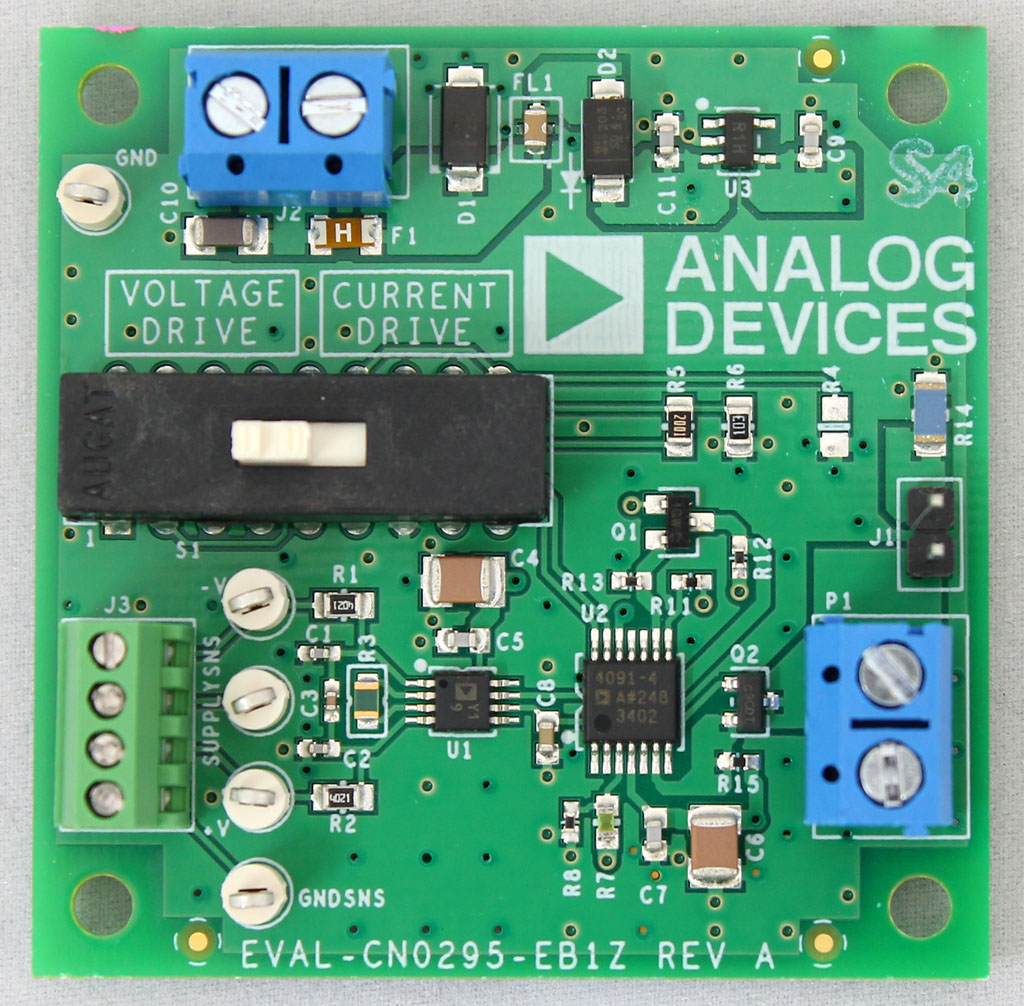

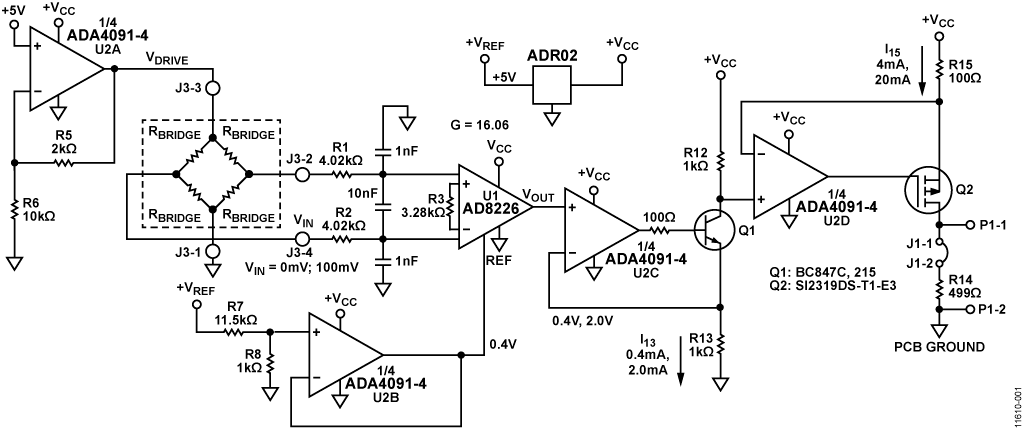

    CN0295 参考设计

    灵活的4 mA至20 mA压力传感器变送器，集成电压或电流驱动

    查看参考设计详情

    特性和优点

    • 4-20mA 发送器
    • 电压或电流驱动
    • 优化压力传感器
    • 低功耗
    CN0251
    24 位、4.7 Hz、4 通道模拟数据采集系统
    CN0289
    集成电压或电流驱动的灵活4 mA至20 mA环路供电压力传感器变送器
    CN0295
    灵活的4 mA至20 mA压力传感器变送器，集成电压或电流驱动
