概览

优势和特点

  • 下载示例代码
  • 均方根噪声：11 nV (4.7 Hz, G = 128)
  • 15.5位无噪声分辨率(2.4 kHz, G = 128)
  • 无噪声分辨率高达22位(G = 1)
  • 失调漂移：5 nV/°C
  • 增益漂移：1 ppm/°C
  • 稳定的时间漂移特性
  • 2个差分/4个伪差分输入通道
  • 自动通道序列器
  • 可编程增益（1至128）
  • 欲了解更多特性，请参考数据手册

产品详情

AD7192是一款适合高精密测量应用的低噪声完整模拟前端。它集成一个低噪声、24位Σ-Δ型模数转换器(ADC)。片内低噪声增益级意味着可直接输入小信号。

这款器件可配置为两路差分输入或四路伪差分输入。片内通道序列器可以使能多个通道，AD7192按顺序在各使能通道上执行转换，这可以简化与器件的通信。片内4.92 MHz时钟可以用作ADC的时钟源；或者，也可以使用外部时钟或晶振。该器件的输出数据速率可在4.7 Hz至4.8 kHz的范围内变化。

这款器件提供两种数字滤波器选项。滤波器的选择会影响以编程输出数据速率工作时的均方根噪声和无噪声分辨率、建立时间以及50 Hz/60 Hz抑制。针对要求所有转换均需建立的应用，AD7192具有零延迟特性。

这款器件的工作电源电压为3 V至5.25 V，功耗为4.35 mA，采用24引脚TSSOP封装。

应用

  • 电子秤
  • 应变计传感器
  • 压力测量
  • 压力测量
  • 温度测量
  • 色谱
  • PLC/DCS 模拟输入模块
  • 数据采集
  • 医疗与科学仪器

产品分类

领域

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

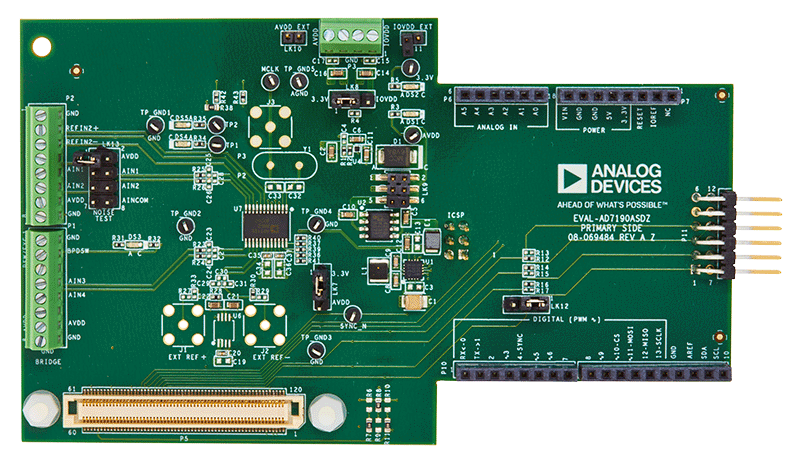

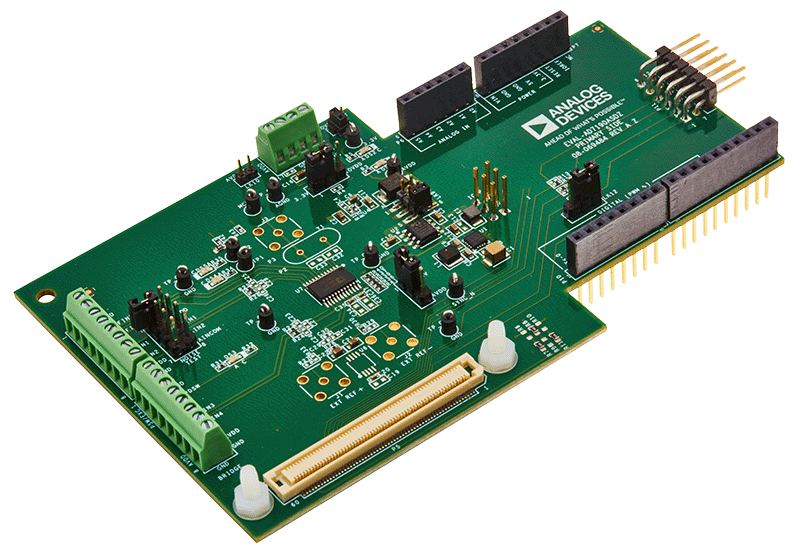

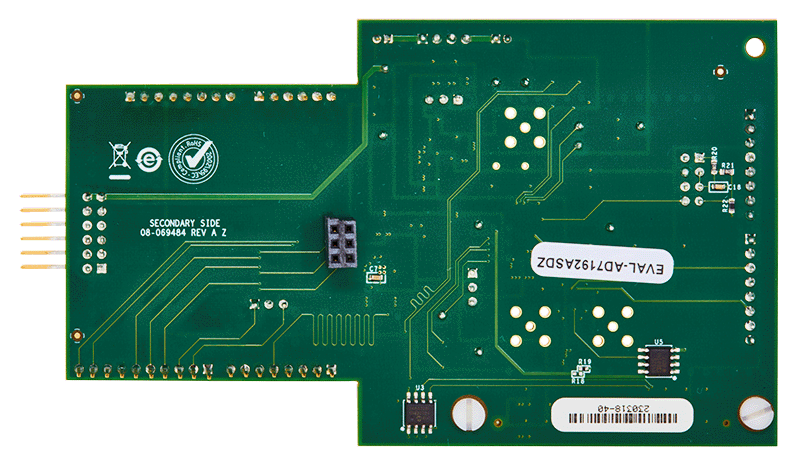

评估套件 (1)

参考资料

  • 查看全部 (19)
  • 数据手册 (1)
  • 应用笔记 (5)
  • 用户手册 (1)
  • 常见问题解答 (1)
  • 技术指南 (1)

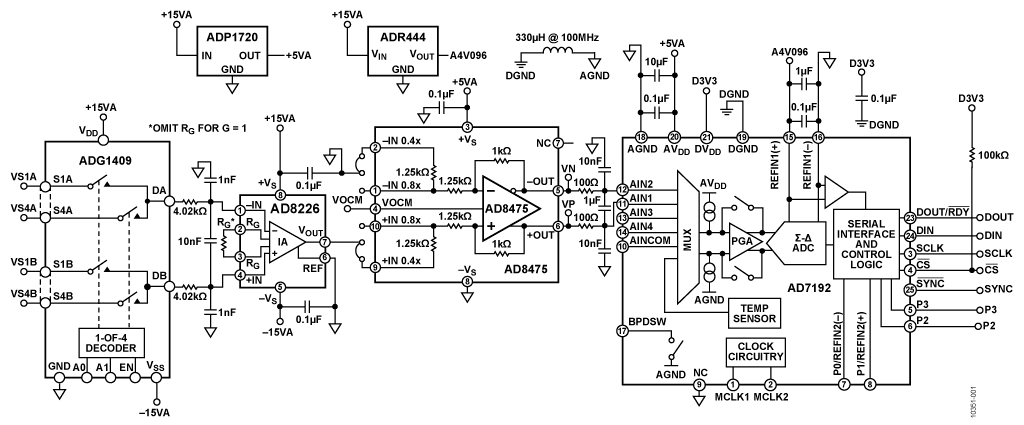

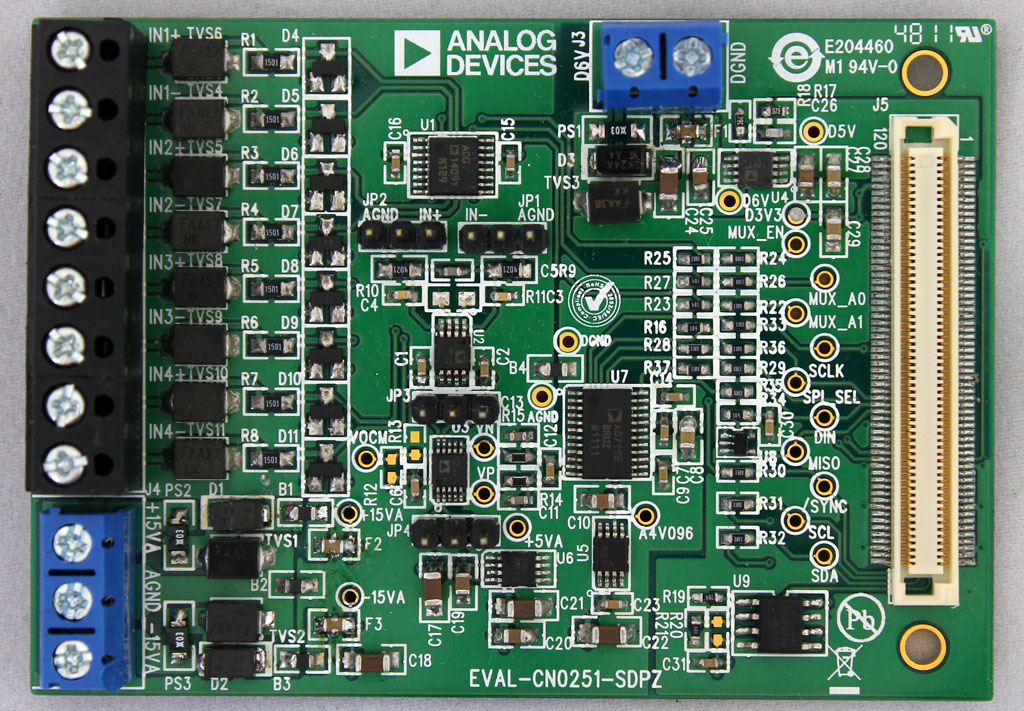

  • 参考电路 (3)
  • 技术文章 (3)
  • 视频 (3)
  • 在线研讨会 (1)
    • Document Type

    软件代码及系统需求

    驱动/参考代码

    WIKI

    AD719x IIO Application Firmware
    AD719x IIO Application Firmware
    ZIP
    154.07 K

    AD7192参考代码
    WIKI

    AD7190 - Microcontroller No-OS Driver
    WIKI

    AD7192 IIO High Precision ADC Linux Driver

    工具及仿真模型

    Virtual Eval - BETA

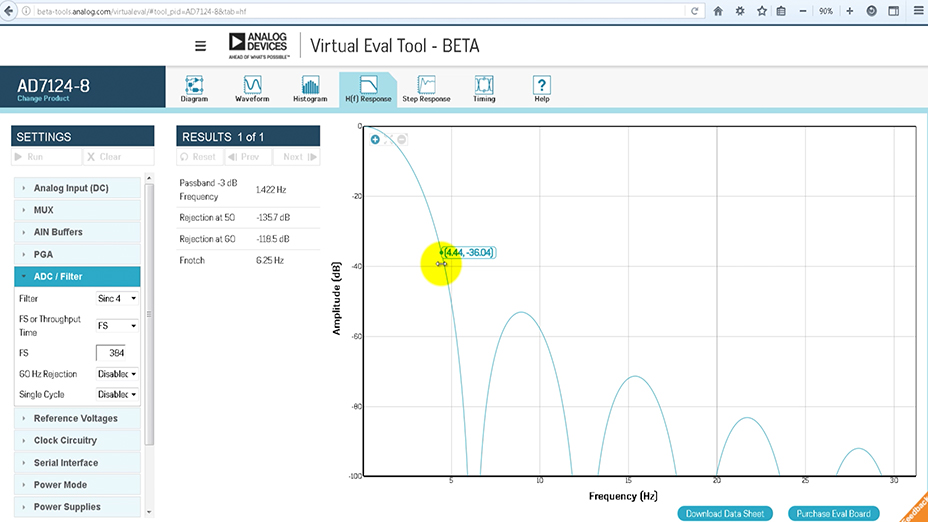

    Virtual Eval是一款网络应用程序，可帮助设计人员评估ADC和DAC产品。 利用ADI公司服务器上的详细模型，Virtual Eval在几秒内可仿真关键部件的性能特征。 对工作条件（如输入音和外部抖动）以及器件特性（如增益或数字下变频）进行配置。 性能特征包括噪声、失真和分辨率、FFT、时序图、频率响应图等。
