概览

优势和特点

  • 真16位电压输出DAC,±0.5 LSB INL
  • 输出噪声频谱密度:8 nV/√Hz
  • 线性误差长期稳定性:0.00625 LSB
  • 增益误差温度系数:±0.018 ppm/°C
  • 输出电压建立时间:2.5 µs
  • 中间电平毛刺脉冲:3.5 nV-s
  • 集成式精密基准电压缓冲器
  • 工作温度范围:-40℃至+125℃

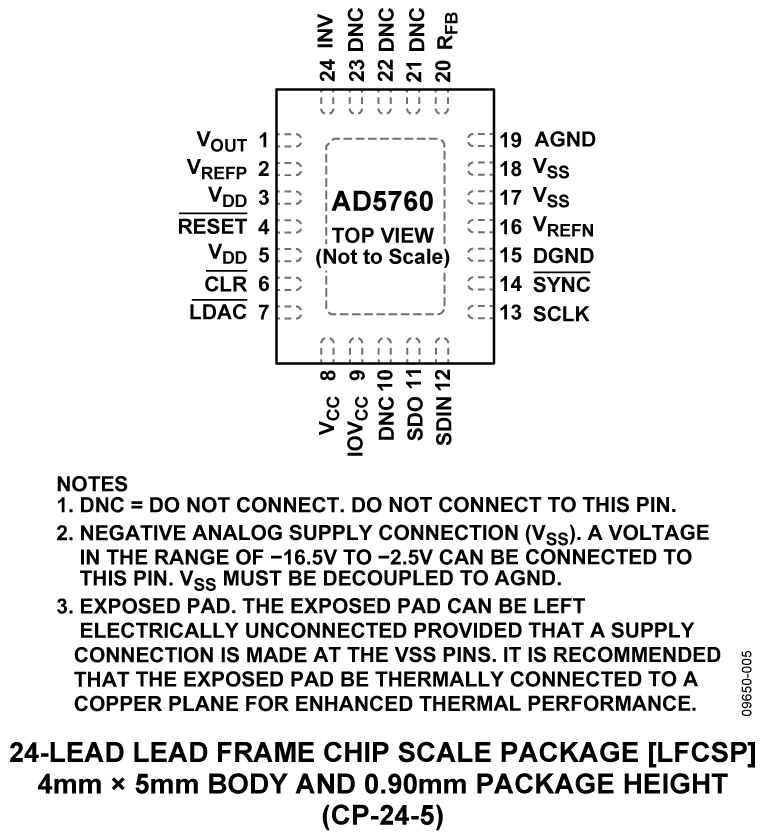

  • 4 mm x 5 mm LFCSP封装
  • 宽电源电压范围:最高达±16.5 V
  • 35 MHz施密特触发数字接口
  • 1.8 V兼容数字接口

产品详情

AD5760是一款真16位、无缓冲电压输出DAC,采用最高33 V的双极性电源供电。两路基准电压输入均在片内缓冲,无需外部缓冲。正基准电压输入范围为5V至VDD – 2.5V,负基准电压输入范围为VSS + 2.5V至0V。相对精度最大值为+/-0.5 LSB,保证工作单调性,微分非线性(DNL)最大值为±0.5 LSB。

这款器件采用多功能三线式串行接口,能够以最高35 MHz的时钟速率工作,并与标准SPI、QSPI™、MICROWIRE™、DSP接口兼容。它内置上电复位电路,确保DAC上电后输出至0 V并保持已知输出阻抗状态,直到对该器件执行一次有效的写操作为止。输出箝位特性可将输出置于已定义的负载状态。

产品聚焦
1. 真16位精度。
2. 宽电源电压范围:最高达±16.5V。
3. 工作温度范围:−40°C至+125°C
4. 低噪声:8 nV/√Hz
5. 低增益误差温度系数:0.018 ppm/°C

应用
- 医疗仪器
- 测试与测量
- 工业控制
- 科学和航空航天仪器
- 数据采集系统
- 数字增益和失调电压调整
- 电源控制

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

评估套件 (1)

参考电路 (1)

配套产品推荐

AD5760 配套产品

推荐 Output Amplifier

  • For high precision, low noise, small package: ADA4004-1.
  • For high precision, wide bandwidth, R-R output swing: AD8675.
  • For high voltage, high slew rates and low noise: ADA4898-1.

推荐 External Reference

  • For a precision, ultralow noise, 5V reference: ADR445.
