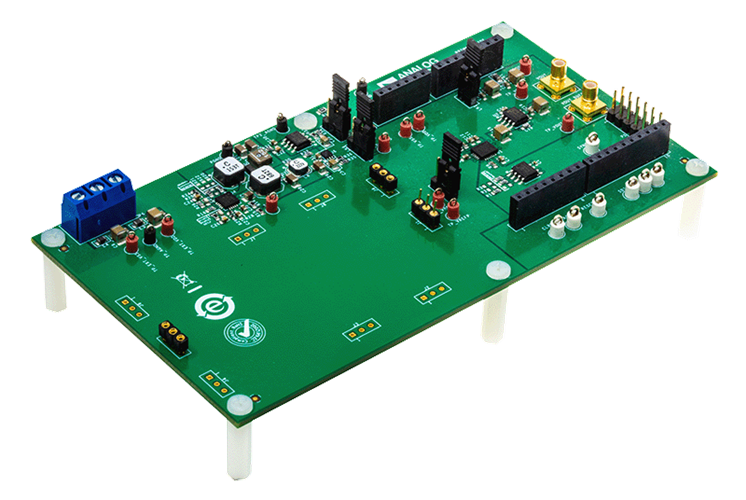

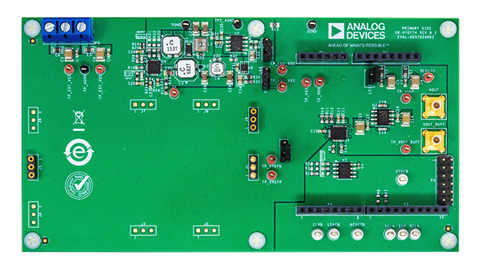

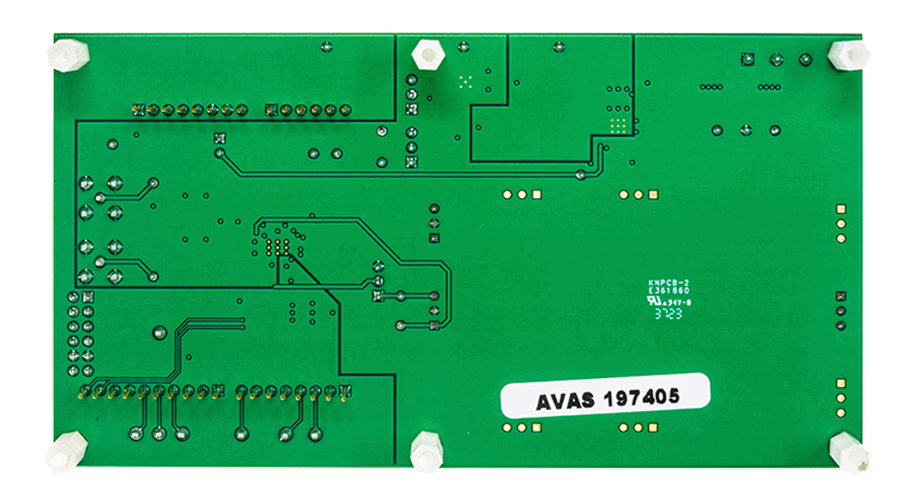

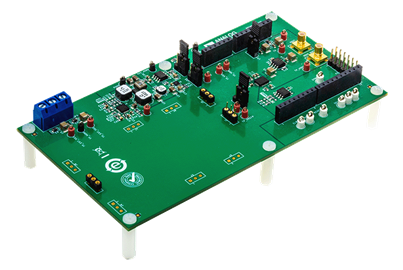

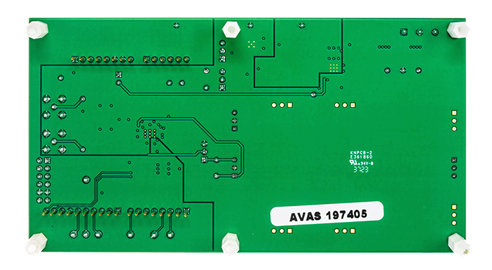

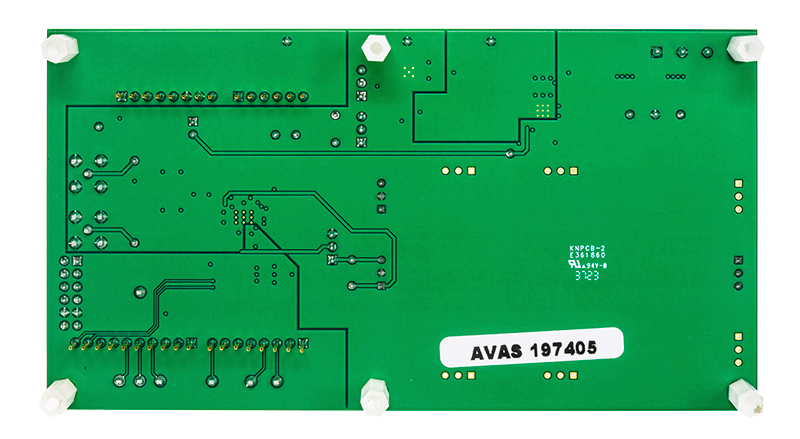

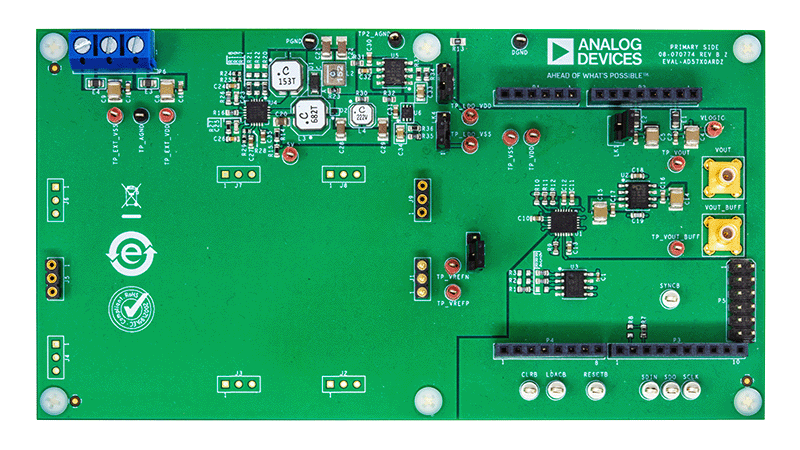

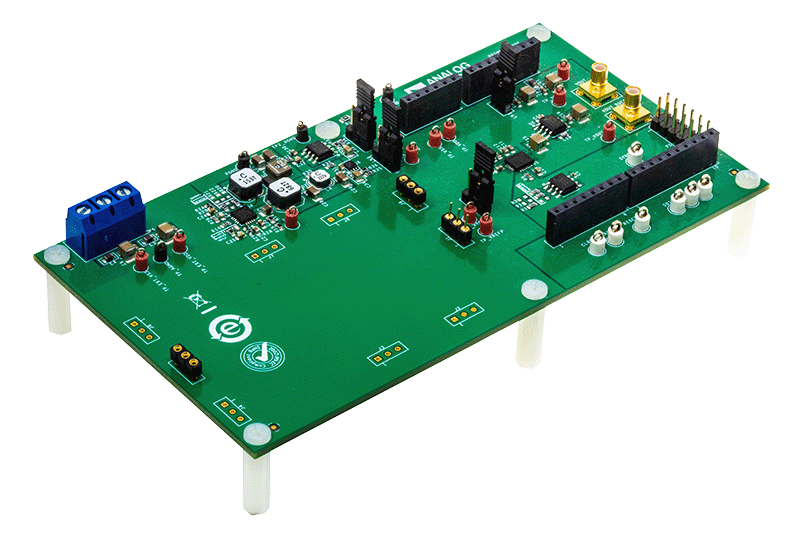

EVAL-AD5780ARDZ

产品详情

EVAL-AD5780ARDZ 的操作用于评估 在本用户指南中有详细介绍 AD5780 （18 位）、双极电压输出数模转换器 (DAC)。

EVAL-AD5780ARDZ 有助于快速对 AD5780 电路进行原型设计，从而缩短设计时间。EVAL-AD5780ARDZ 提供板上 −14V 和 +14V 双电源。评估板还利用了输出电压为 +10 V 和 −-10 V 的外部参考板。

EVAL-AD5780ARDZ 通过系统演示平台 (SDP-K1) 控制器板与 PC 的 USB 端口连接。ACE 软件可在 EVAL-AD5780ARDZ 产品页面下载。该软件使用户能够对 AD5780 进行编程。还提供外围模块接口 (PMOD) 连接，允许将不同的微控制器连接到 EVAL-AD5780ARDZ，而无需 SDP-K1 控制器板。请注意，当通过 PMOD 连接使用微控制器时，必须断开 SDP-K1 板，并且用户无法使用 ACE 软件。

有关 AD5780 的完整详细信息，请参阅 AD5780 数据手册，使用 EVAL-AD5780ARDZ 评估板时必须将该数据手册与本用户指南结合使用。

为了增加灵活性，AD5780 可以用 AD5760 或 AD5790 替代，但必须单独订购。
