概览
优势和特点
- 真18位电压输出DAC，±1 LSB INL
- 输出噪声频谱密度：8 nV/√Hz
- 线性误差长期稳定性：0.025 LSB
- 增益误差温度系数：±0.018 ppm/°C
- 输出电压建立时间：2.5 μs
- 中间电平毛刺脉冲：3.5 nV-s
- 集成式精密基准电压缓冲器
- 工作温度范围：

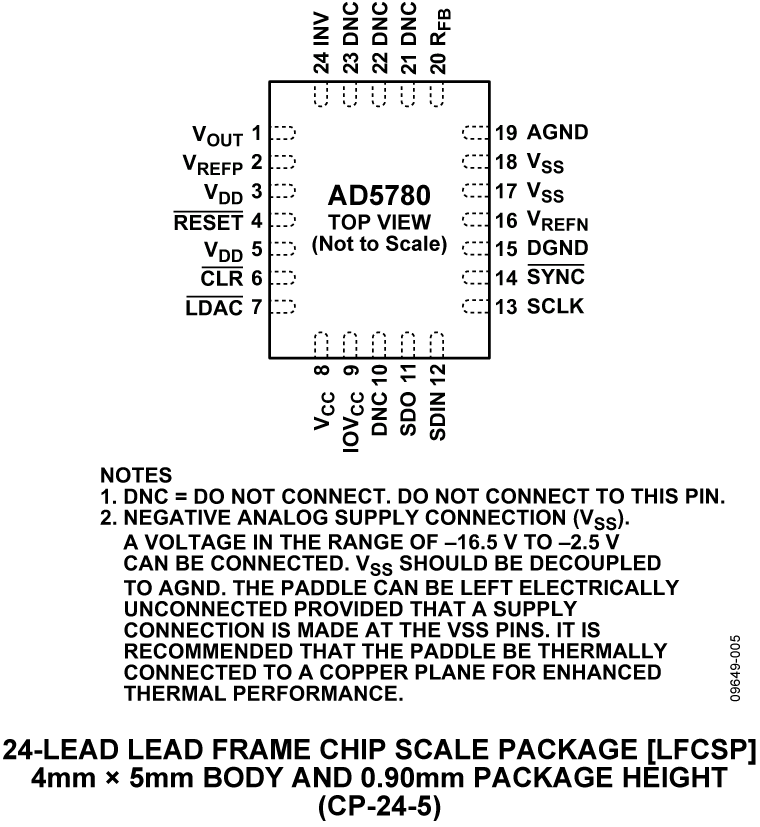

-405°C至+1255°C - 4mm x 5mm LFCSP封装
- 宽电源电压范围：最高达±16.5 V
- 35 MHz施密特触发数字接口
- 1.8 V兼容数字接口
产品详情

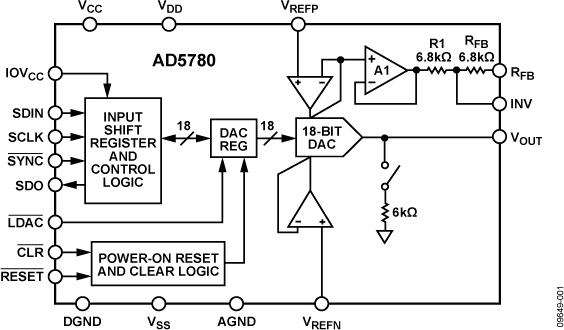

AD57801是一款真18位、无缓冲电压输出DAC，采用最高33 V的双极性电源供电。正基准电压输入范围为5 V至VDD – 2.5V，负基准电压输入范围为VSS + 2.5 V至0V。两路基准电压输入均在片内缓冲，无需外部缓冲。AD5780的相对精度最大值为±1 LSB，保证工作单调性，微分非线性（DNL）最大值为±1 LSB。
这款器件采用多功能三线式串行接口，能够以最高35 MHz的时钟速率工作，并与标准SPI、QSPI™、MICROWIRE™、DSP接口兼容。它内置上电复位电路，确保DAC上电后输出至0 V并保持已知输出阻抗状态，直到对该器件执行一次有效的写操作为止。输出箝位特性可将输出置于已定义的负载状态。
1受美国专利第7,884,747号和第8,089,380号保护。
产品特色
- 真18-bit精度
- 宽电源电压范围：最高达±16.5 V
- 工作温度范围：-40°C至+125°C。
- 低噪声：8 nV/√Hz
- 低增益误差温度系数：±0.018 ppm/°C。
应用
- 医疗仪器
- 测试与测量
- 工业控制
- 科学和航空航天仪器
- 数据采集系统
- 数字增益和失调电压调整
- 电源控制
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (1)
文档
软件代码及系统需求
工具及仿真模型
精密DAC误差预算工具
精密DAC误差预算工具是一种Web应用程序，用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况，以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。
参考电路 (1)
参考资料
中文系统方案 (1)
参考电路 (1)
视频 (1)

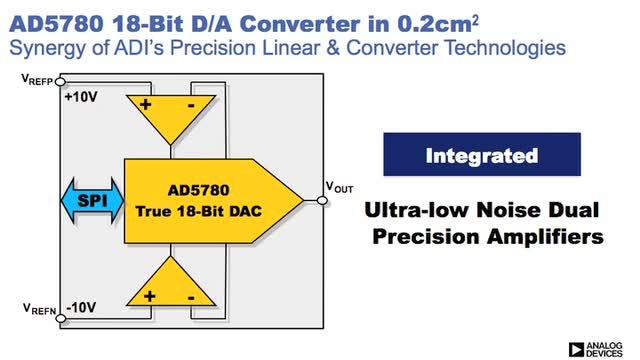

AD5780可供系统立即使用的18位、超低噪声DAC
