概览
优势和特点
- 1.2MHz 开关频率
- 低 VCESAT 开关：330mV/1.3A
- 高输出电压：达 40V
- 宽输入范围：2.4V 至 16V
- 负输出转换能力
- 可从 3.3V 输入提供 5V/630mA 输出
- 可从 5V 输入提供 12V/320mA 输出
- 可从 5V 输入提供 -12V/200mA 输出
- 采用纤巧型表面贴装组件
- 低停机电流：< 1µA
- 扁平 (高度仅 0.75mm) 10 引脚 3mm x 3mm DFN 封装
产品详情
LT®3471 双通道开关稳压器将两个 42V、1.3A 开关与能够在至地电位的条件下进行检测的误差放大器组合在了一起，从而提供了升压和负输出转换功能。低 VCESAT 双极型开关使该器件能够在占板面积很小的情况下提供高电流输出。LT3471的开关频率为 1.2MHz，因而允许采用纤巧、低成本且扁平的电感器和电容器。采用可编程软起动功能消除了启动期间的高浪涌电流，此时，一个外部 RC 用于设定电流斜坡速率。恒定频率电流模式 PWM 架构的运用产生了易于滤除的可预测低输出噪声。
LT3471开关的额定电压为 42V，从而使得该器件成为高达 ±40V 的升压型转换器以及 SEPIC 和反激式设计的理想选择。在一个 SEPIC 设计中，每个通道均可从一个 3.3V 电源产生一个在高达 630mA 电流条件下的 5V 输出，或从四节碱性电池产生 5V/510mA 的输出。该器件可被配置成两个升压转换器、一个升压转换器和一个负输出转换器或两个负输出转换器。
LT3471采用扁平 (高度仅 0.75mm) 10 引脚 3mm x 3mm DFN 封装。
Applications
- 有机 LED 电源
- 数码相机
- 白光 LED 电源
- 蜂窝电话
- 医疗诊断设备
- 本机 ±5V 或 ±12V 电源
- TFT-LCD 偏置电源
- xDSL 电源
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

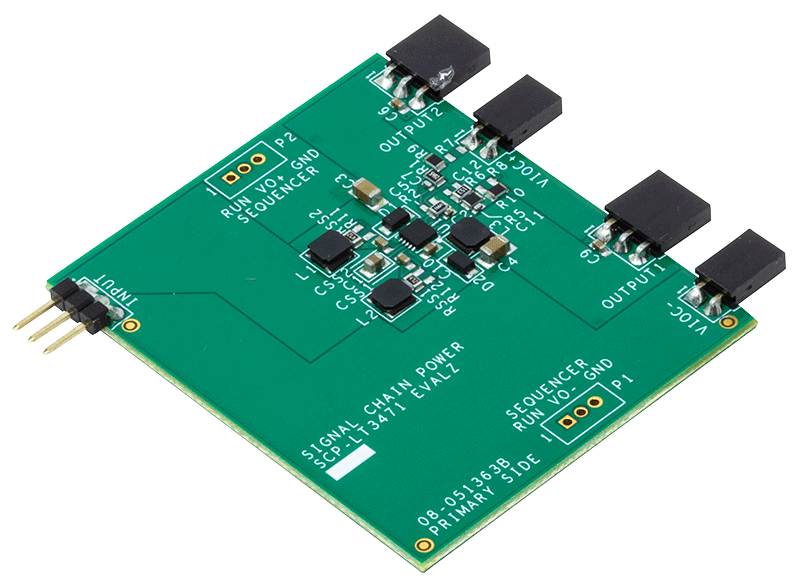

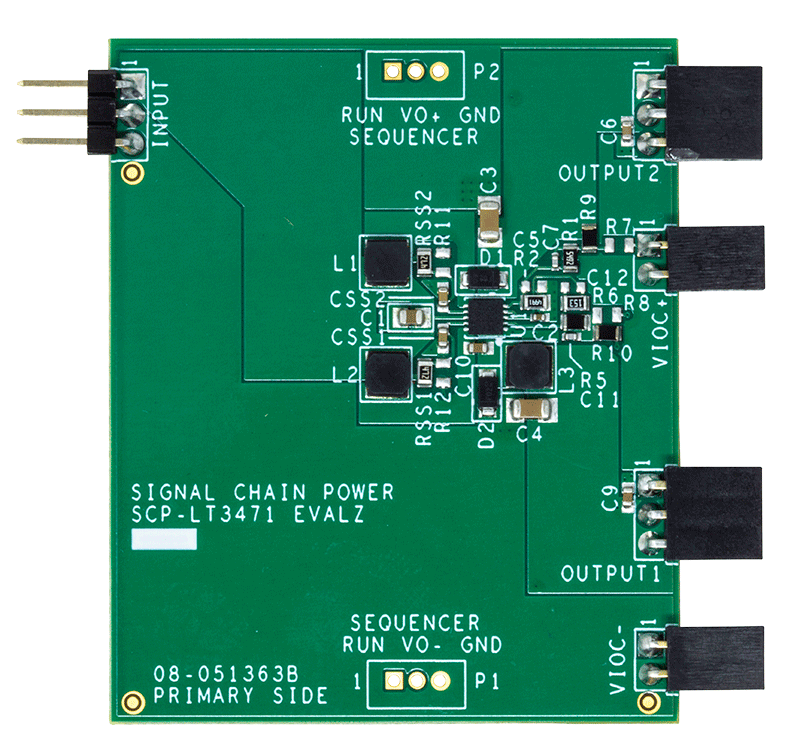

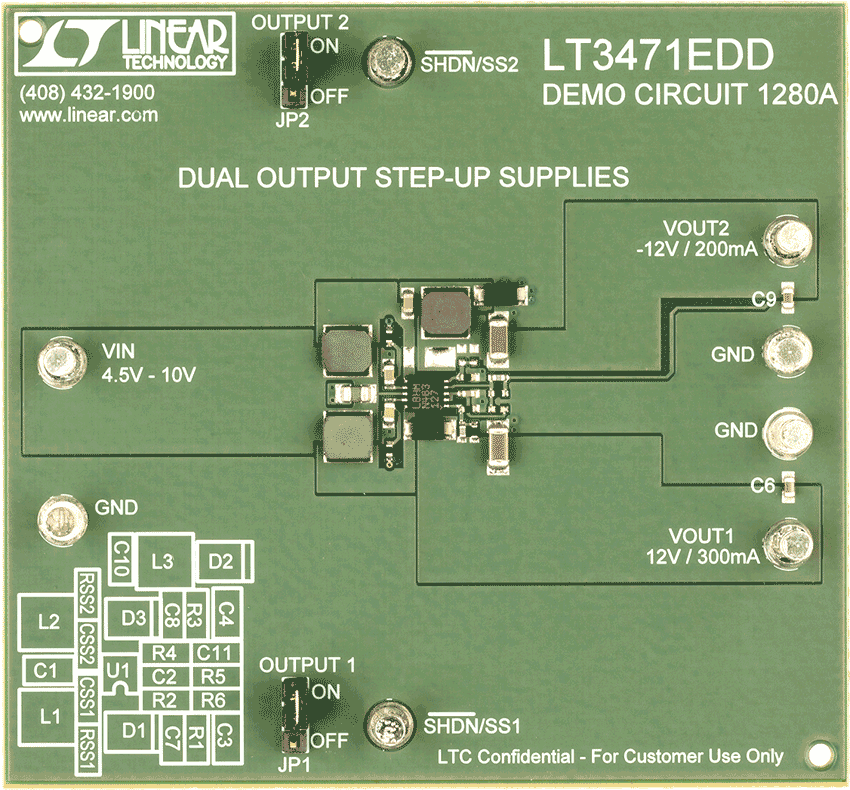

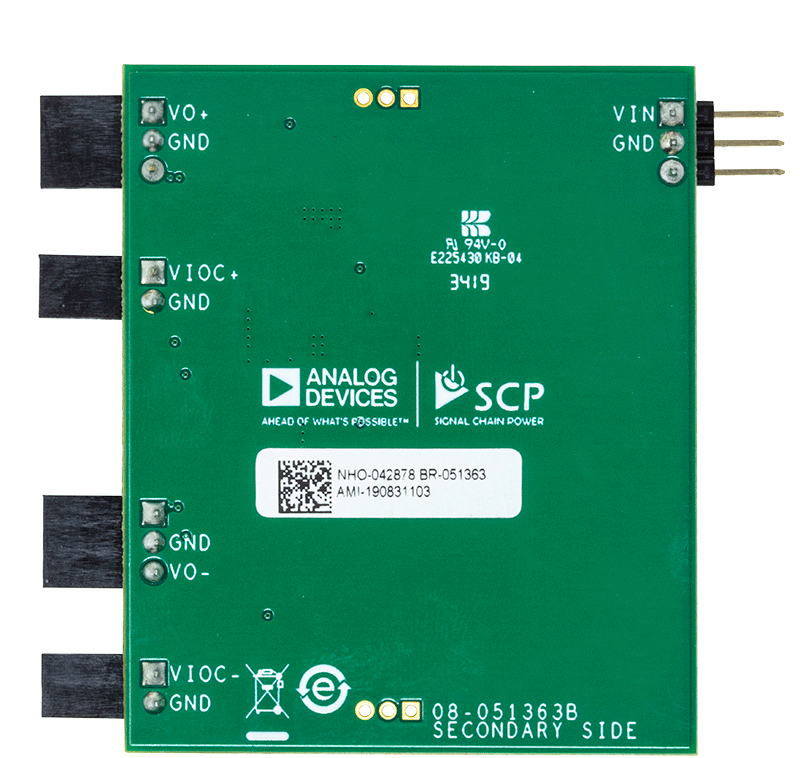

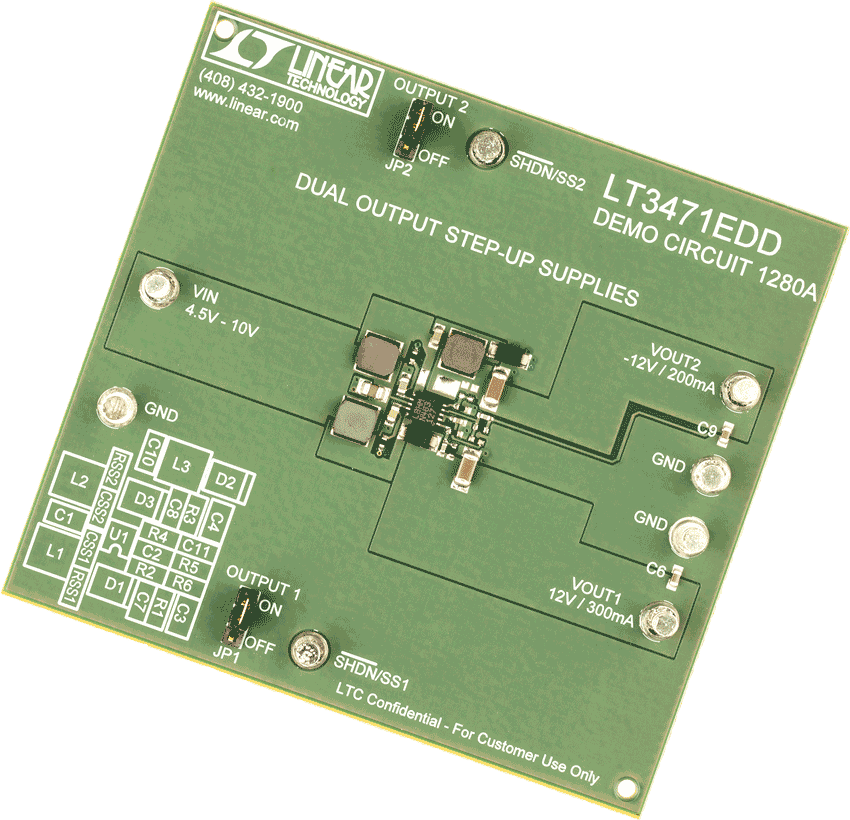

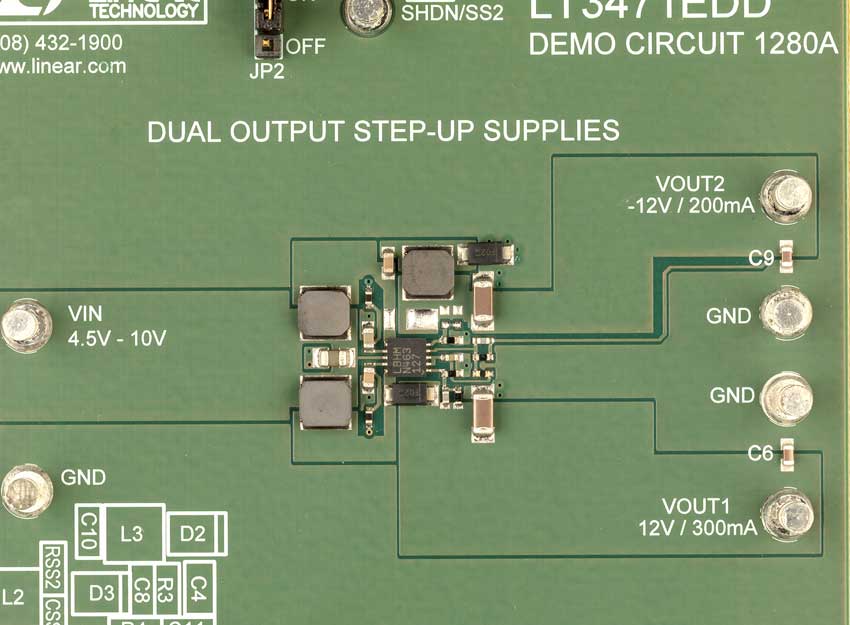

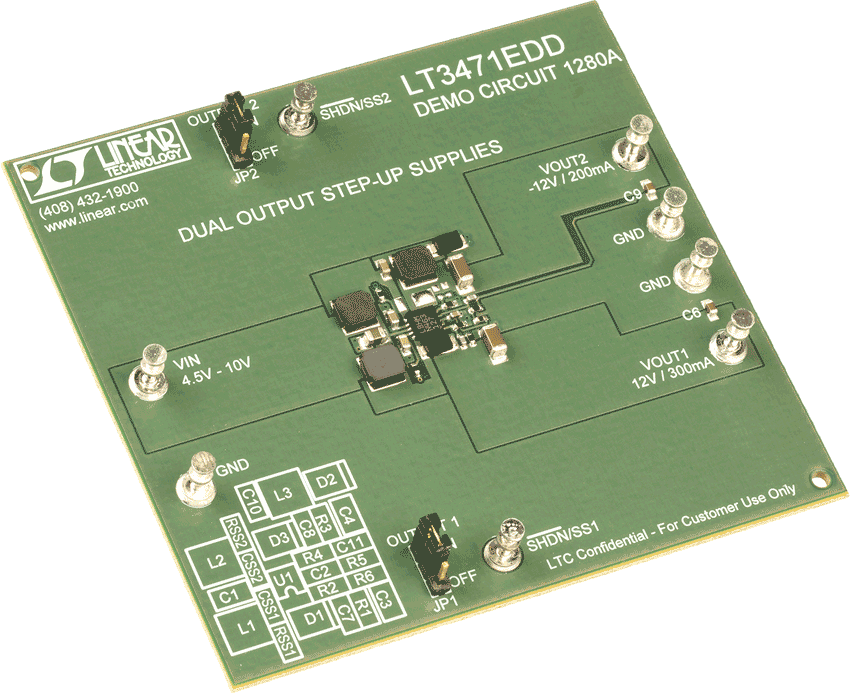

评估套件 (2)
文档
Reliability Data (1)
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：

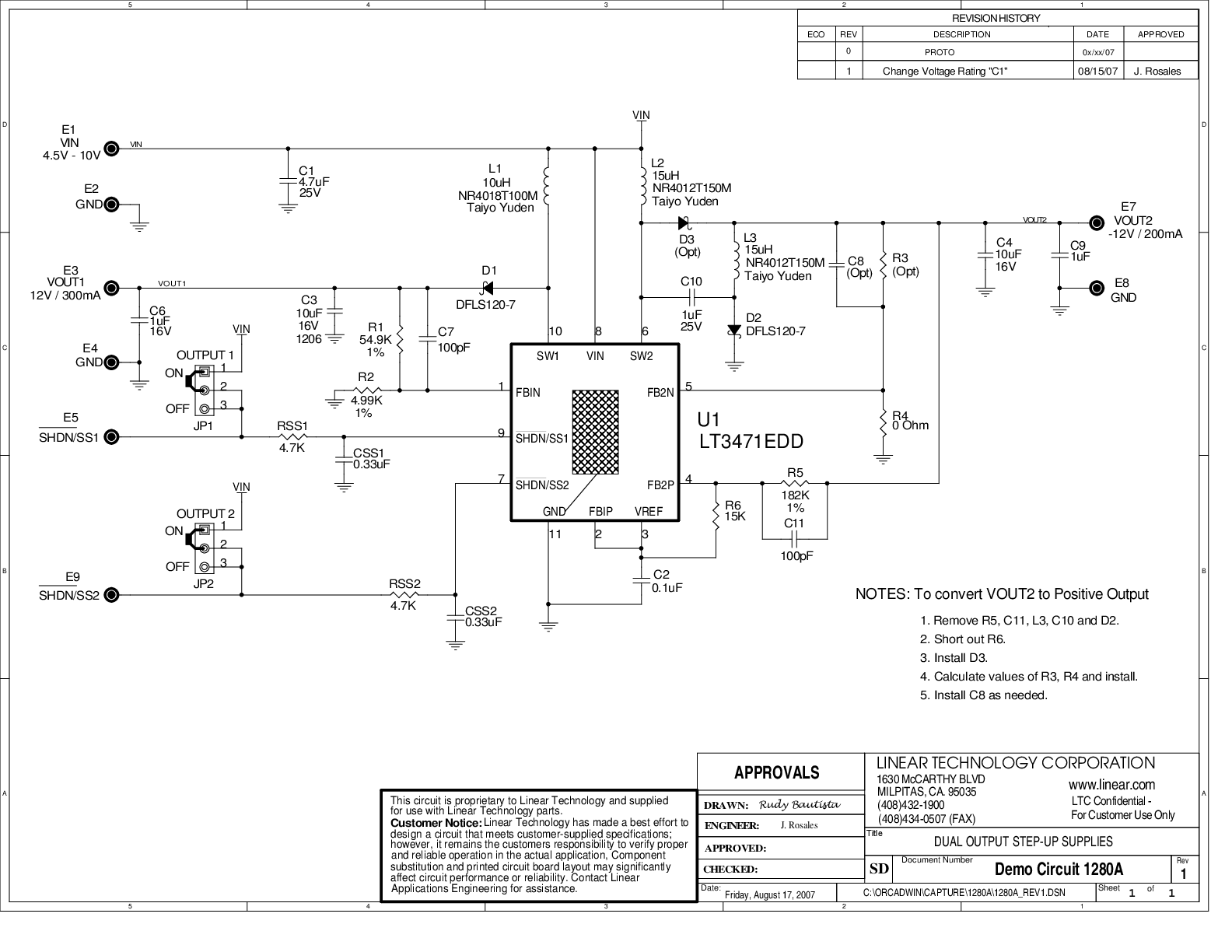

参考电路 (1)
