概览
优势和特点
- 宽输入电压范围：3.0V 至 42V
- 超低静态电流突发模式 (Burst Mode®) 操作：
- <3μA IQ (调节 12VIN 至 3.3VOUT)
- 输出纹波 <10mVP-P
- 高效率 2MHz 同步操作：
- >93% 效率 (在 0.5A，从 12VIN 产生 5VOUT)
- 750mA 最大连续输出
- 快速最小接通时间：35ns
- 可调及可同步频率范围：200kHz 至 2.2MHz
- 扩展频谱频率调制用于实现低 EMI
- 允许使用小的电感器
- 低压差
- 峰值电流模式操作
- 准确的 1V 使能引脚门限
- 内部补偿
- 输出软起动和跟踪
- 小外形耐热性能增强型 10 引脚 MSOP 封装或 8 引线 2mm x 2mm DFN 封装
产品详情
LT®8607 是一款紧凑、高效率、高速、同步、单片式、降压型开关稳压器，仅消耗 1.7μA 的非开关操作静态电流。LT8607 能够提供 750mA 的连续电流。该器件集成了上管和下管电源开关以及所有必要的电路，以最大限度地降低增设外部组件的需要。低纹波突发模式操作可在非常低的输出电流条件下实现高效率，同时保持输出纹波低于 10mVP-P。内部补偿和峰值电流模式拓扑允许使用小的电感器，并实现快速瞬态响应和优良的环路稳定性。EN/UV 引脚具有一个准确的 1V 门限，并可用于设置 VIN 欠压闭锁或关断 LT8607 以将输入电源电流减小至 1μA。当 VOUT 位于编程输出电压的 ±8.5% 以内及出现故障情况时，PG 引脚将发出指示信号。
MSOP 封装包括一个同步到外部时钟的 SYNC 引脚，或者选择具有或不具有扩展频谱的突发模式操作或脉冲跳跃; 应用 TR/SS 引脚编程软启动或跟踪。
Applications
- 通用降压
- 低 EMI 降压
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

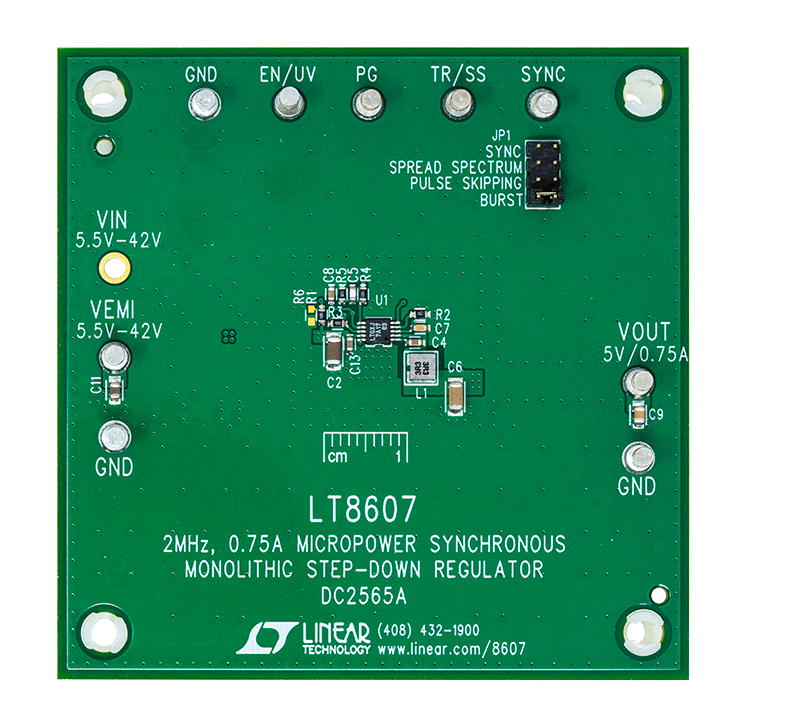

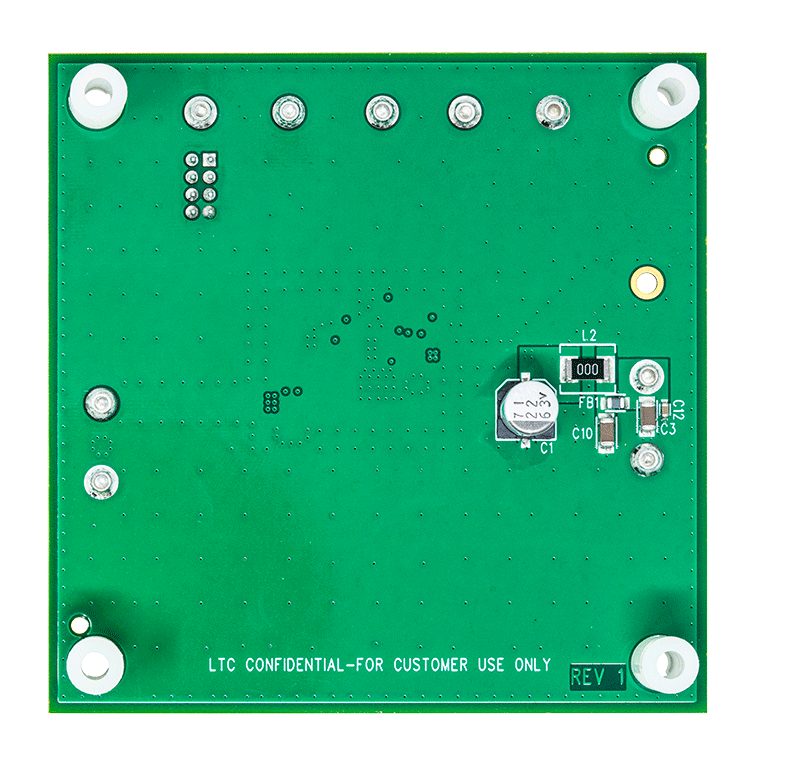

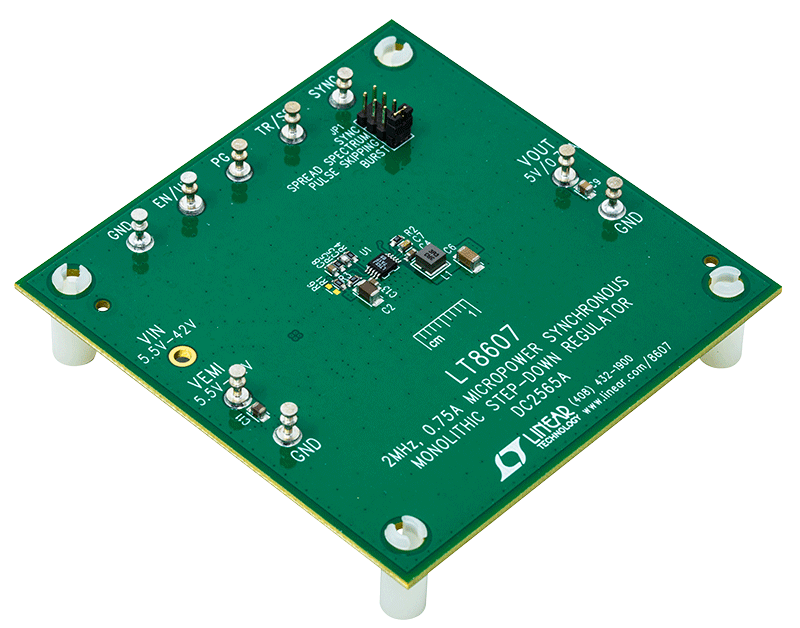

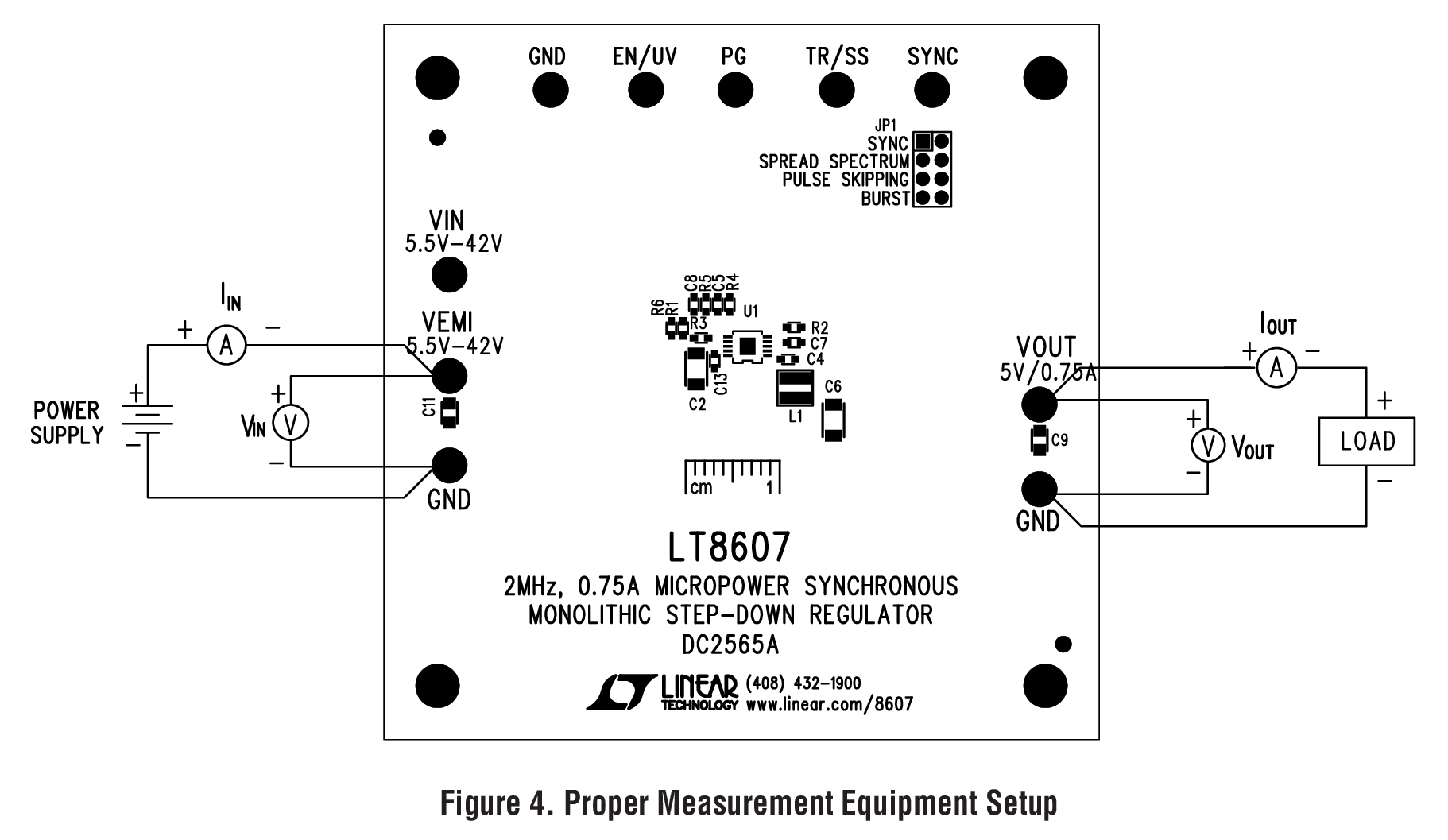

评估套件 (1)
