概览

优势和特点

  • 可编程增益引脚:
    G = 0.25, 0.5, 1, 2, 4, 8, 16 V / V + 关断
  • 全差分输出
  • 增益误差:0.04%(最大值)
  • 增益误差漂移:1ppm /°C(最大值)
  • CMRR:94 dB(最小值),(G = 16)
  • 输入偏置电流:20 pA(最大值)
  • 输入失调电压:120μV(最大值),(G = 16)
  • 输入失调电压漂移:1μV /°C(最大值)
  • –3 dB 带宽:4MHz, G = 16
  • 输入噪声密度:8 nV /√Hz, G = 16
  • 压摆率:12 V /μs, G = 16
  • 可调共模输出电压
  • 静态电源电流:4.5 mA
  • 电源电压范围:±4.5 V ~ ±18 V
  • 额定温度范围为 0°C ~ 85°C
  • 小型 12引脚 4mm × 4mm DFN 封装

产品详情

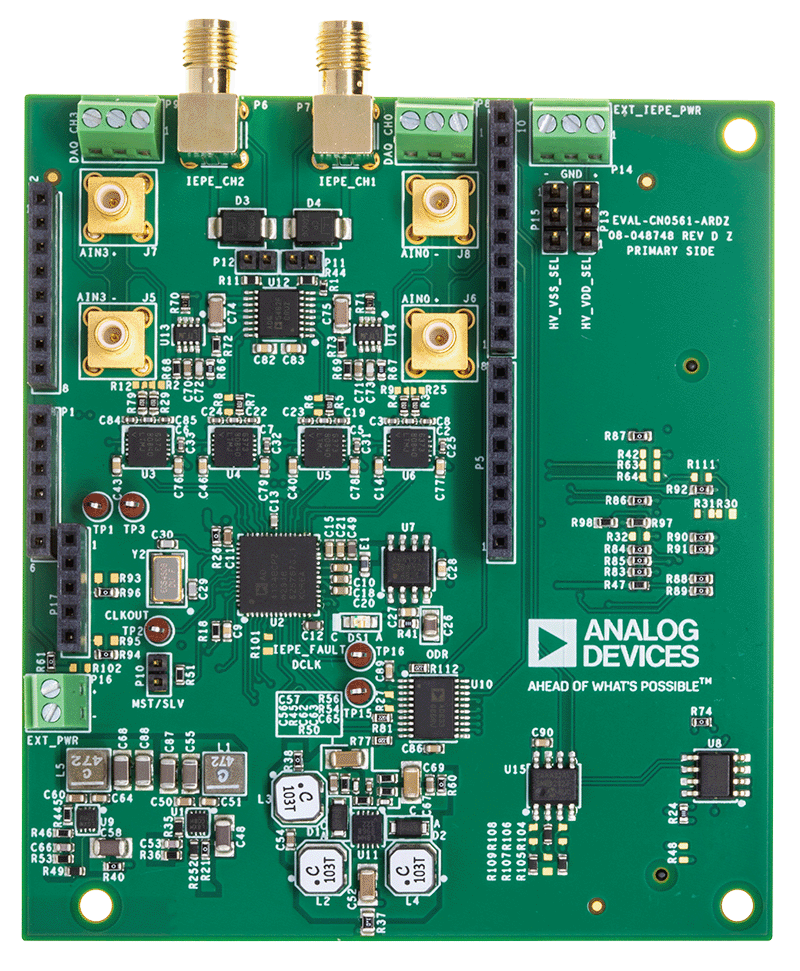

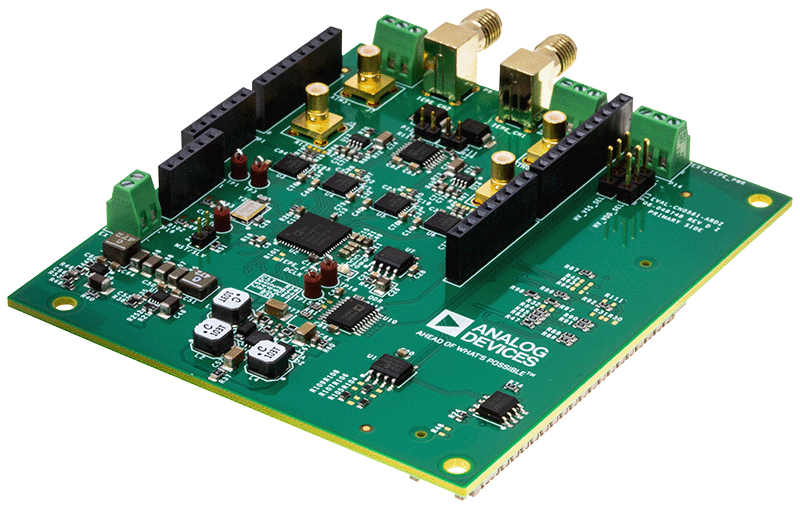

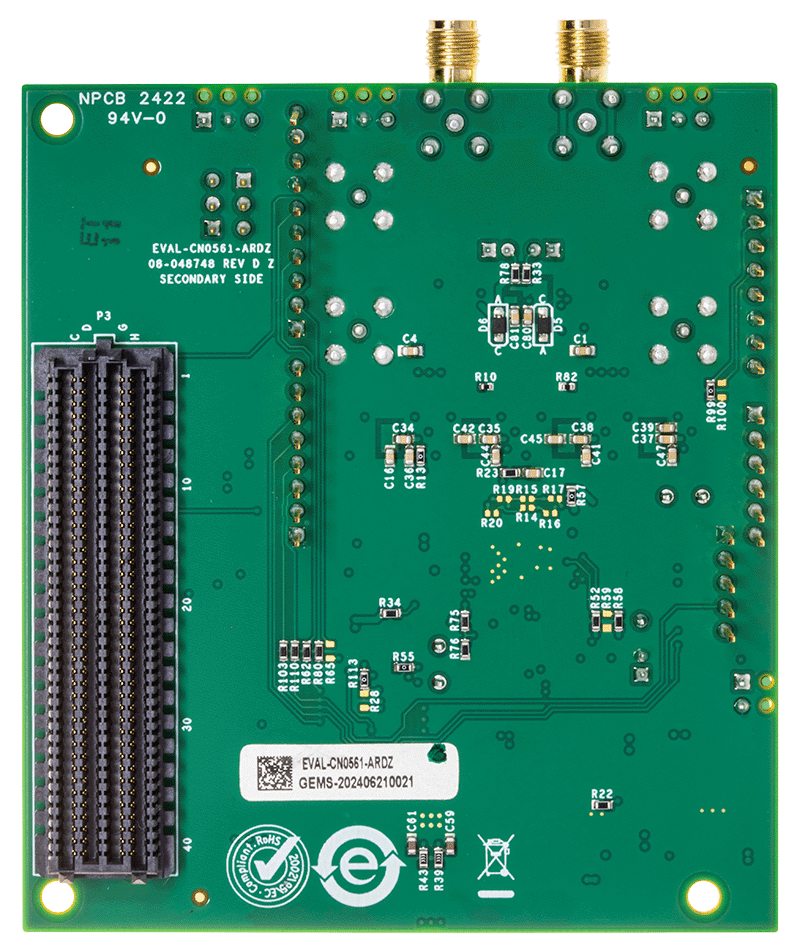

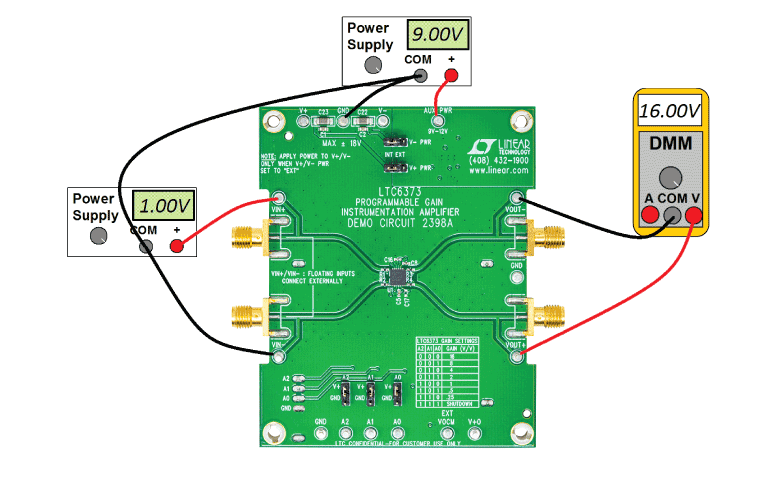

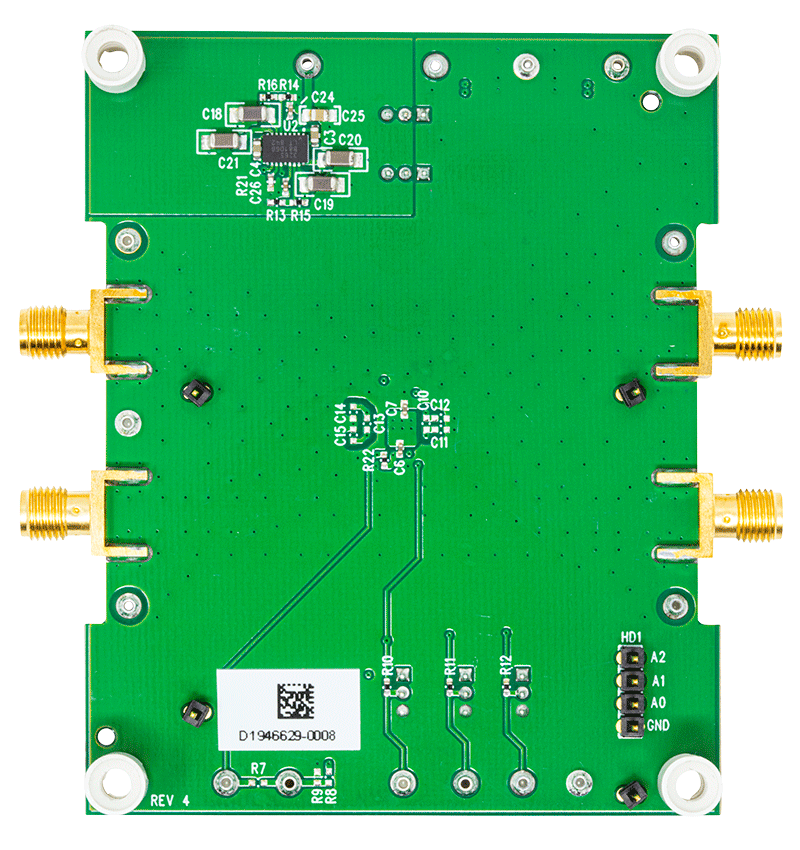

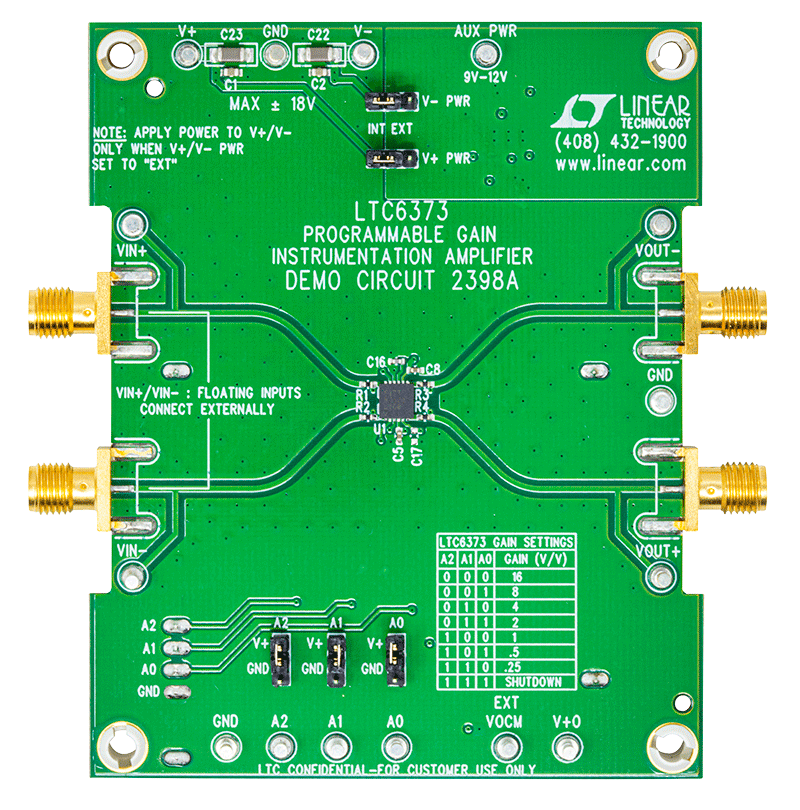

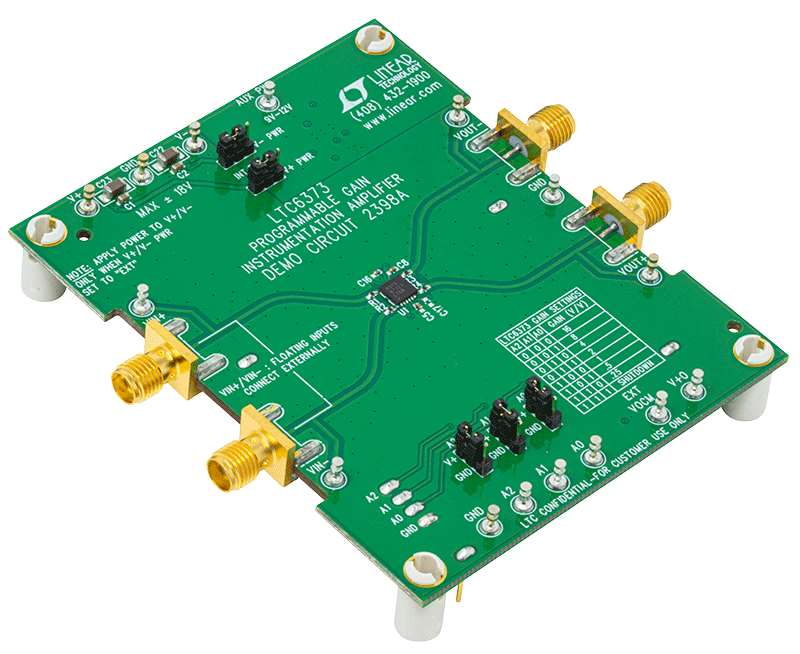

LTC6373 是一款具有全差分输出的精密仪器仪表放大器,它包含一个高度匹配的内部电阻器网络,以实现卓越的 CMRR 和极低的增益误差,增益漂移和增益非线性。用户可以轻松通过 3位并行接口(A2 至 A0)将增益编程为七个可用设置之一。第 8 种状态使器件处于关断状态,从而将电流消耗降低至 250μA。

LTC6373 的全差分输出特性驱动高性能的,差分输入的 ADC。该输出共模电压可通过 VOCM 引脚独立调节。LTC6373 综合高阻抗输入、DC 精度、低噪声、低失真和高速差分 ADC 驱动器等优点于一体,使之成为数据采集系统的理想选择。

LTC6373 采用 12 引脚 4mm × 4mm DFN 封装,并在0°C ~ 85°C 的温度范围内正常工作。

应用

  • 数据采集系统
  • 生物医疗仪器仪表
  • 测试与测量设备
  • 差分 ADC 驱动器
  • 单端-差分转换
  • 多重应用

产品分类

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

LTspice

LTspice中提供以下器件型号:

LTC6373

仪表放大器钻石图工具

钻石图工具是一个网络应用程序,可生成特定配置的输出电压范围与输入共模电压关系图,也被称为钻石图,适用于ADI仪表放大器。 根据电源电压、增益和输入信号范围等用户输入参数,该工具可检测设计饱和情况,推荐合适的仪表放大器使输入信号在规格范围内并且配置的电路是有效的。 该工具能避免设计饱和,找到适合设计的最佳仪表放大器,节省设计时间。
