概览

优势和特点

  • 高性能
    • 吞吐量:每个通道最大 2 MSPS
    • 积分非线性:从 −40°C to +125°C,最大值为 ±0.9 ppm
    • SNR:105.7 dB(典型值)
    • 总谐波失真:−127 dB(典型值)
    • NSD−166 dBFS/Hz (典型值)
  • 低功耗
    • 2 MSPS 时每通道 15 mW
    • 10 kSPS 时每通道 1.5 mW
  • Easy Drive 功能降低了系统复杂性
    • 直流输入的极低 0.6 μA 输入电流
    • 宽输入共模电压范围:−(1/128) × VREF 至 +(129/128) × VREF
  • 灵活的外部基准电压源范围:4.096 V 至 5 V
    • 具有 2 μF 旁路电容器的精确集成基准缓冲区
  • 具有高达 216 次抽取的可编程块平均滤波器
    • 将样本分辨率扩展至 30 位
    • 超范围和同步位
  • Flexi-SPI 数字接口
    • 1、2 或 4 个 SDO 通道允许较慢的 SCK
    • 回声时钟模式简化了数字隔离器的使用
    • 与 1.2 V 至 1.8 V 逻辑兼容
  • 7 mm × 7 mm、64 球 CSP_BGA 封装,带有内部电源和参考电容器,有助于减少系统尺寸

产品详情

AD4630-24是一款双通道、同步采样、轻松驱动、2 MSPS逐次逼近寄存器(SAR)型模数转换器(ADC)。AD4630-24具有最大±0.9 ppm的保证INL和24位无失码,在−40°C至+125°C时可实现无与伦比的精度。数据手册中的图1显示了AD4630-24的功能架构。

低漂移、内部精密基准电压源缓冲器简化了与其他系统电路的基准电压共用。使用 5V基准电压源时,AD4630-24提供106 dB的典型动态范围。低噪底支持需要较小增益和较低功耗的信号链。具有可编程抽取率的模块平均滤波器可将动态范围提高至高达153 dB。宽差分输入和共模范围使输入可以在未饱和的情况下使用整个±VREF范围,从而简化信号调理要求和系统校准。轻松驱动模拟输入具有改善的建立特性,可提供广泛的AD4630-24兼容型模拟前端元件选择。支持单端和差分信号。

灵活的多功能SPI串行接口简化了主机处理器和ADC集成。宽数据时钟窗口、多个SDO通道和可选双数据速率(DDR)数据时钟可将串行时钟降至10 MHz,同时在2 MSPS的采样速率下工作。回波时钟模式和ADC主机时钟模式放宽了时序要求并简化数字隔离器的使用。

AD4630-24采用64引脚芯片级球栅阵列(CSP_BGA)封装,集成了所有关键电源和基准电压旁路电容,缩小了尺寸,减少了系统元件数,同时降低了对电路板布局的灵敏度。

应用

  • 自动测试设备
  • 数字控制环路
  • 医疗仪器
  • 地震学
  • 半导体制造
  • 科学仪器

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

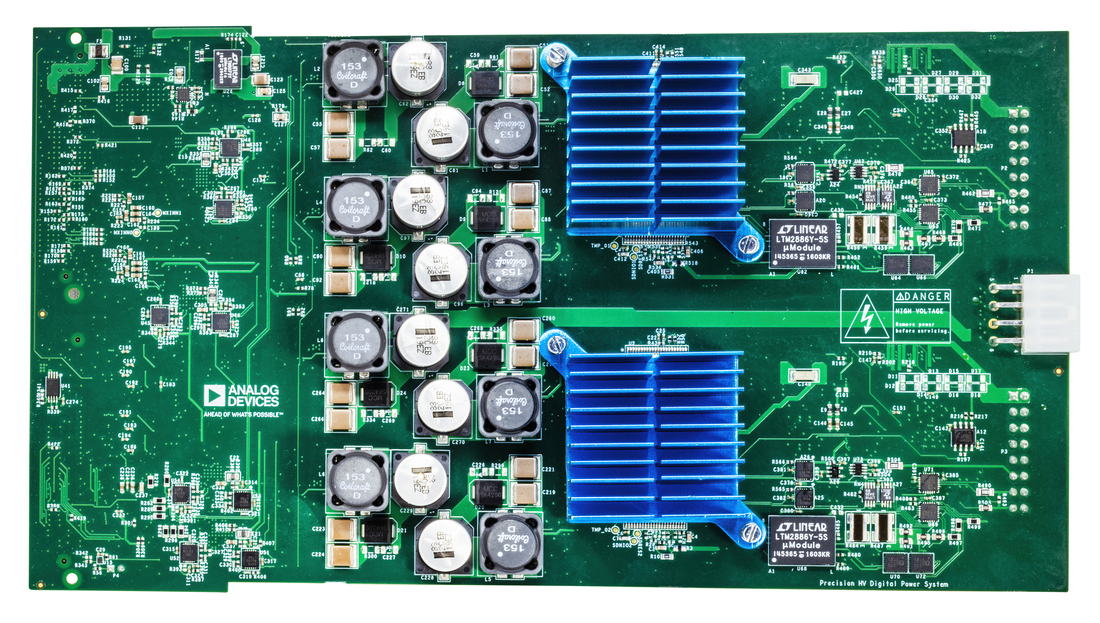

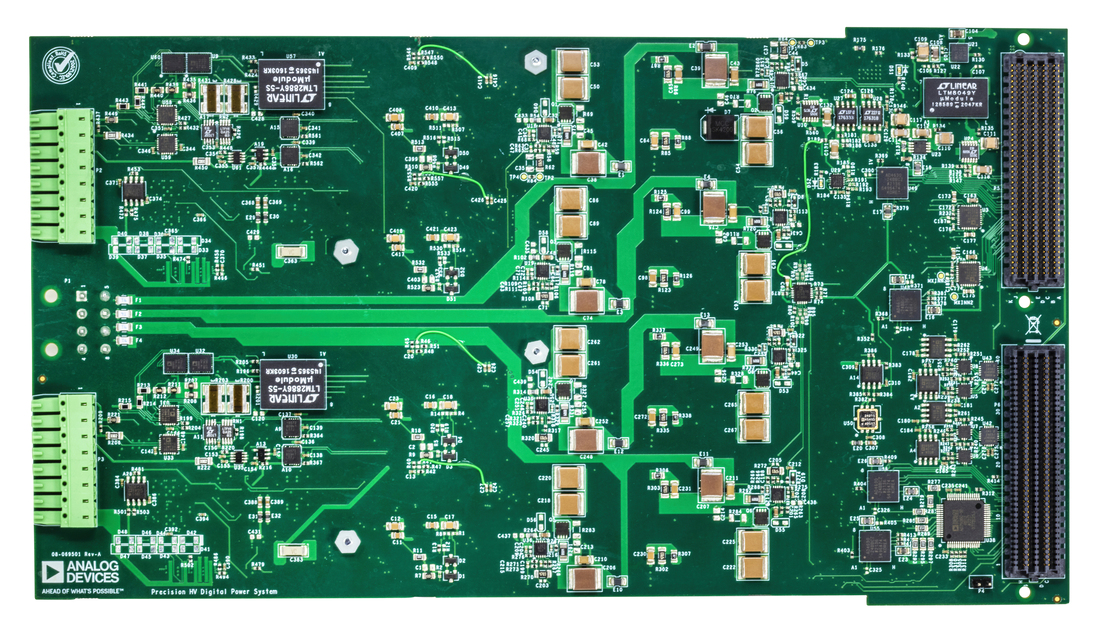

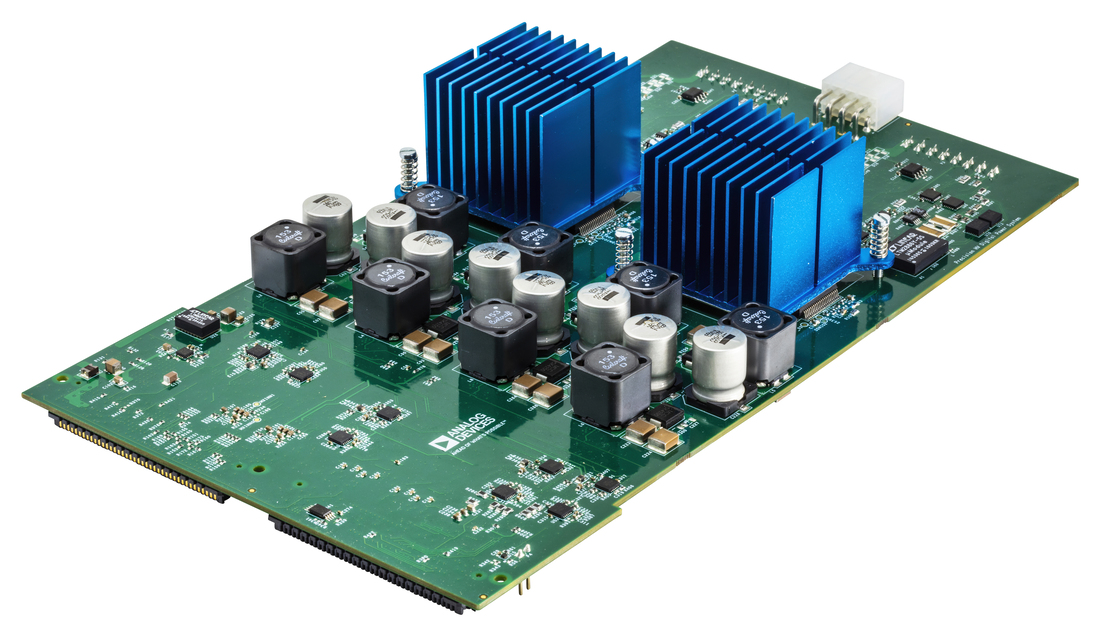

评估套件 (1)
