LTC2379-18

具 101.2dB SNR 的 18 位、1.6Msps、低功率 SAR ADC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 1.6Msps 吞吐速率
  • ±2LSB INL (最大值)
  • 保证 18 位,无漏失码
  • 低功率:18mW (在 1.6Msps)、18μW (在 1.6ksps)
  • 在 fIN = 2kHz 时具有 101.2dB SNR (典型值)
  • 在 fIN = 2kHz 时具有 –120dB THD (典型值)
  • 数字增益压缩 (DGC)
  • 保证运作至 125°C
  • 2.5V 电源
  • 全差分输入范围:±VREF
  • VREF 输入范围:2.5V 至 5.1V
  • 无流水线延迟,无周期延迟
  • 1.8V 至 5V I/O 电压
  • 具菊链模式的 SPI 兼容型串行 I/O
  • 内部转换时钟
  • 16 引脚 MSOP 封装和 4mm x 3mm DFN 封装



更多细节
show more Icon

LTC®2379-18 是一款低噪声、低功率、高速 18 位逐次逼近型寄存器 (SAR) ADC。LTC2379-18 采用单 2.5V 工作电源,具有一个 ±VREF 的全差分输入范围 (VREF 的变化范围从 2.5V 至 5.1V)。LTC2379-18 仅消耗 18mW 功率,并实现 ±2LSB INL (最大值)、无漏失码 (在 18 位) 和 101.2dB SNR。

LTC2379-18 具有一个支持 1.8V、2.5V、3.3V 和 5V 逻辑的高速 SPI 兼容型串行接口,同时还拥有一种菊链模式。1.6Msps 的高吞吐速率和无周期延迟特性使 LTC2379-18 成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间,从而缓解了外部定时方面的考虑。LTC2379-18 在转换操作之间自动断电,从而减低了随采样速率而调节的功耗。

LTC2379-18 具有一种独特的数字增益压缩 (DGC) 功能,因而免除了驱动器放大器的负电源并保持了 ADC 的完整分辨率。当被使能时,ADC 将执行一种数字定标功能,此项功能用于将零标度代码从 0V 变换至 0.1 • VREF,以及将全标度代码从 VREF 变换至 0.9 • VREF。对于一个 5V 的典型基准电压,全标度输入范围现为 0.5V 至 4.5V,这就为从单 5.5V 电源给驱动放大器供电提供了足够的峰值储备空间。




Applications

  • 医疗成像
  • 高速数据采集
  • 便携式或紧凑型仪表
  • 工业过程控制
  • 低功率电池供电型仪表
  • ATE (自动测试设备)



产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC2379CDE-18#PBF
  • HTML
  • HTML
LTC2379CDE-18#TRPBF
  • HTML
  • HTML
LTC2379CMS-18#PBF
  • HTML
  • HTML
LTC2379CMS-18#TRPBF
  • HTML
  • HTML
LTC2379HMS-18#PBF
  • HTML
  • HTML
LTC2379HMS-18#TRPBF
  • HTML
  • HTML
LTC2379IDE-18#PBF
  • HTML
  • HTML
LTC2379IDE-18#TRPBF
  • HTML
  • HTML
LTC2379IMS-18#PBF
  • HTML
  • HTML
LTC2379IMS-18#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0132

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LTC2379CMS-18#PBF

量产

LTC2379CMS-18#TRPBF

量产

LTC2379HMS-18#PBF

量产

LTC2379HMS-18#TRPBF

量产

LTC2379IMS-18#PBF

量产

LTC2379IMS-18#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0132

arrow down

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LTC2379CMS-18#PBF

量产

LTC2379CMS-18#TRPBF

量产

LTC2379HMS-18#PBF

量产

LTC2379HMS-18#TRPBF

量产

LTC2379IMS-18#PBF

量产

LTC2379IMS-18#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估

评估套件 3

reference details image

DC1783A-E

LTC2379-18 with LTC6655-5/LT6350 Demo Board | 18-Bit, 1.6Msps, SAR ADC with 101dB SNR. Requires DC718 or DC2026

zoom

DC1783A-E

LTC2379-18 with LTC6655-5/LT6350 Demo Board | 18-Bit, 1.6Msps, SAR ADC with 101dB SNR. Requires DC718 or DC2026

LTC2379-18 with LTC6655-5/LT6350 Demo Board | 18-Bit, 1.6Msps, SAR ADC with 101dB SNR. Requires DC718 or DC2026

产品详情

The LTC2380/LTC2379/LTC2378/LTC2377/LTC2376 are low power, low noise ADCs with serial outputs that can operate from a single 2.5V supply. The demo manual refers to the LTC2379-18 but applies to all parts in the family, the only difference being the maximum sample rates and the number of bits. The LTC2379-18 supports a ±5V fully differential input range with a 101dB SNR, consumes only 18mW and achieves ±2LSB INL max with no missing codes at 18-bits. The DC1783A demonstrates the DC and AC performance of the LTC2379-18 in conjunction with the DC590 QuikEval and DC718 PScope data collection boards.

reference details image

DC1805A-E

集成1.6Msps 18位LTC2379-18演示板的LTC6362 | SAR ADC、LTC6655-5。需要DC718或DC2026

zoom

DC1805A-E

集成1.6Msps 18位LTC2379-18演示板的LTC6362 | SAR ADC、LTC6655-5。需要DC718或DC2026

集成1.6Msps 18位LTC2379-18演示板的LTC6362 | SAR ADC、LTC6655-5。需要DC718或DC2026

产品详情

LTC6362是一款具有轨到轨输入和输出摆幅的低功耗、低噪声差分运算放大器,经优化可驱动低功耗SAR ADC。该放大器可配置为缓冲全差分输入信号或将单端输入信号转换为差分输出信号。

reference details image

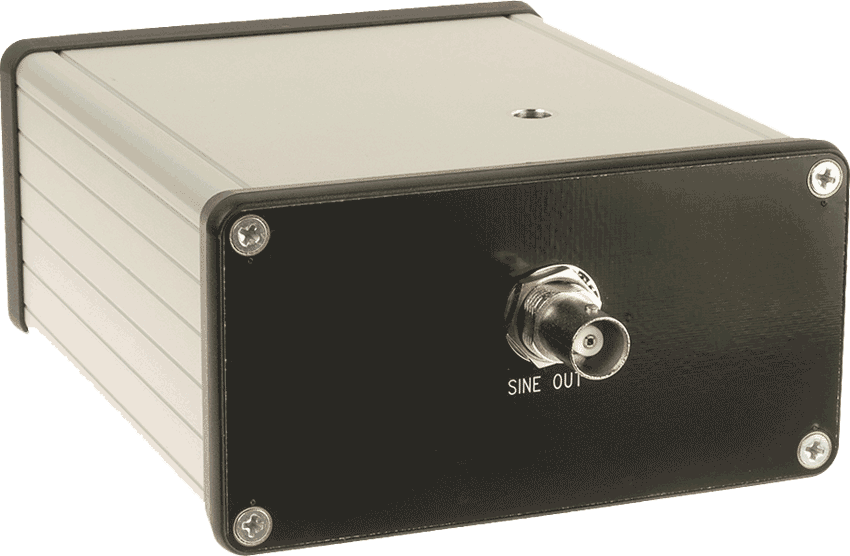

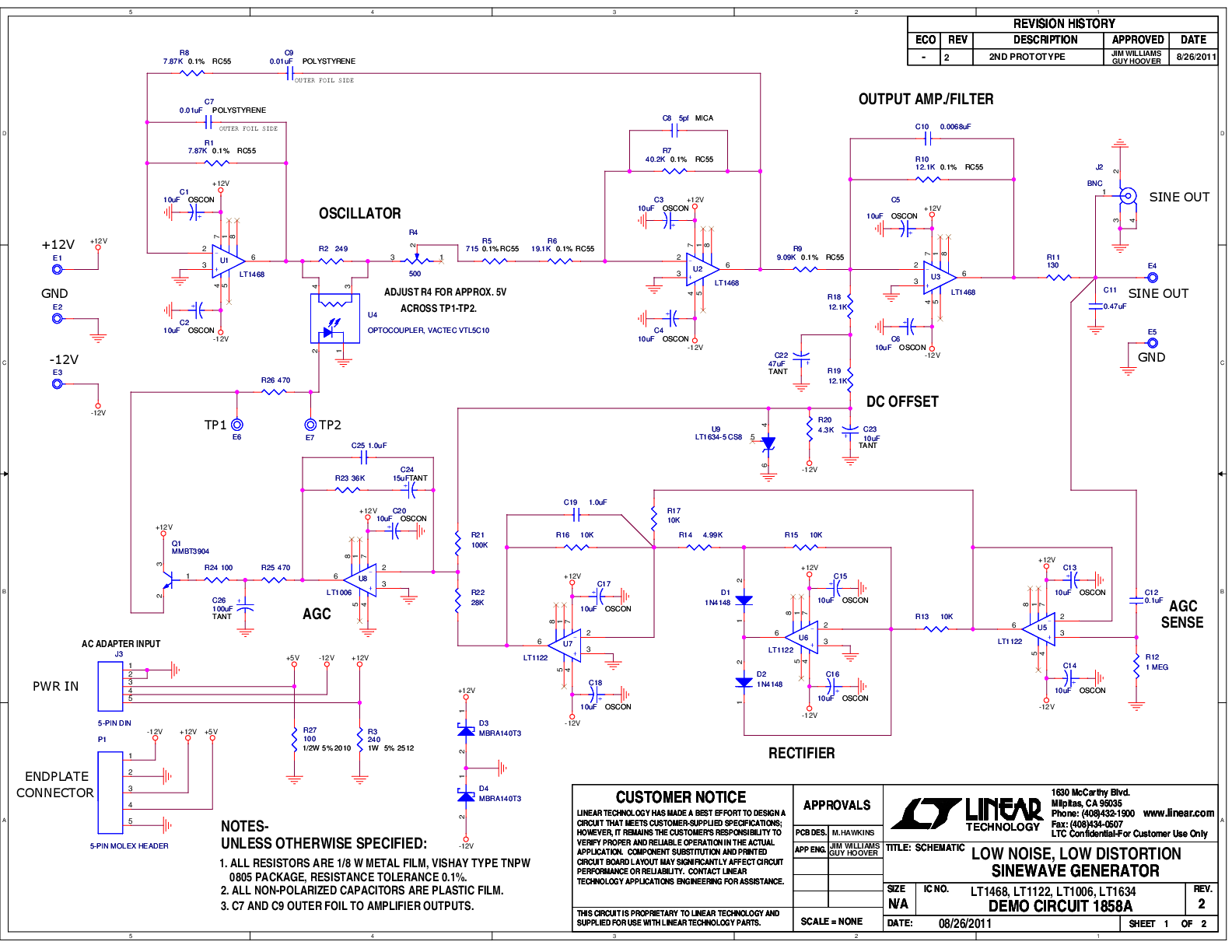

DC1858A

Low Noise, Low Distortion Sine Wave Generator for LTC2379/LTC2369 SAR ADC Family, FOUT=2kHz

zoom

DC1858A

Low Noise, Low Distortion Sine Wave Generator for LTC2379/LTC2369 SAR ADC Family, FOUT=2kHz

Low Noise, Low Distortion Sine Wave Generator for LTC2379/LTC2369 SAR ADC Family, FOUT=2kHz

产品详情

DC1858A Demo Board for:
LTC2379-18 18-Bit, 1.6Msps, Low Power SAR ADC with 101dB SNR
LTC2369-18 18-Bit, 1.6Msps, Pseudo- Differential Unipolar SAR ADC with 96.5dB SNR.
