概览

优势和特点

  • 轨至轨输入和输出
  • 快速稳定时间:240ns,0.01%,8VP-P 输出阶跃
  • 1.9nV/√Hz 输入参考运放噪声
  • 高阻抗输入
  • –3dB 带宽:33MHz
  • 2.7V 至 12V 工作电源
  • 无需外部增益电阻器
  • 4.8mA 电源电流
  • 低功率停机模式
  • 低失真 (HD2 / HD3):–102dBc / –97dBc (在 100kHz,
    VOUTDIFF = 4VP-P)
  • 低失调电压:±400μV (最大值)
  • 高 DC 线性度:<±1LSB,16 位,8VP-P
  • 低输入电流噪声:1.1pA/√Hz
  • 3mm x 3mm 8引脚 DFN 和 8 引脚 MSOP 封装


产品详情

LT®6350 是一款具快速稳定时间的轨至轨输入和输出、低噪声、单端至差分转换器 / ADC 驱动器。它可将一个高阻抗或低阻抗单端输入信号转换为一个适合驱动高性能差分逐次逼近寄存器 (SAR) ADC 的低阻抗、平衡、差分输出。两运放拓扑结构具有非常低噪声的运放,能够在一个 1MHz 带宽内支持 SNR > 110dB。

对输入运放进行修整以在整个输入范围内实现恒定的低输入参考电压失调,旨在防止 VOS 阶跃导致失真性能下降。

当采用单 5V 电源时,输出可在 55mV 至 4.945V 摆动。在增设一个负电源的情况下,LT6350 能够在 0V 至 4.945V 摆动。输出共模电压通过在 +IN2 引脚上施加一个电压来设定。

LT6350 从一个 5V 电源吸收 4.8mA 电流,而在停机模式中的消耗电流仅为 60μA。

LT6350 采用紧凑型 3mm x 3mm、8 引脚无引线 DFN 封装,也可提供 8 引脚 MSOP 封装,工作温度范围为 –40ºC 至 125ºC。



应用

  • 16 位和 18 位 SAR ADC 驱动器
  • 单端至差分转换
  • 差分线路驱动器


产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

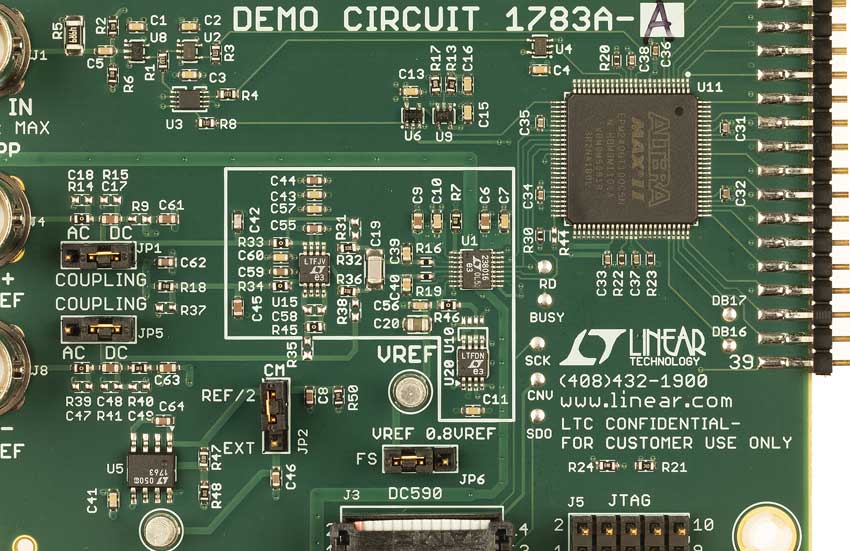

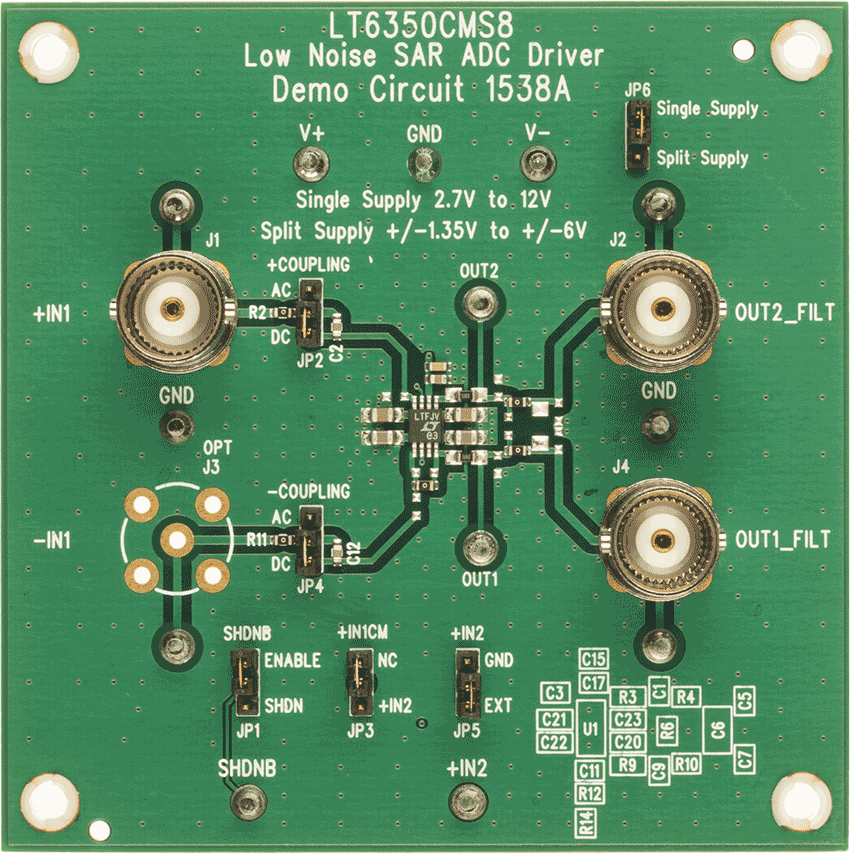

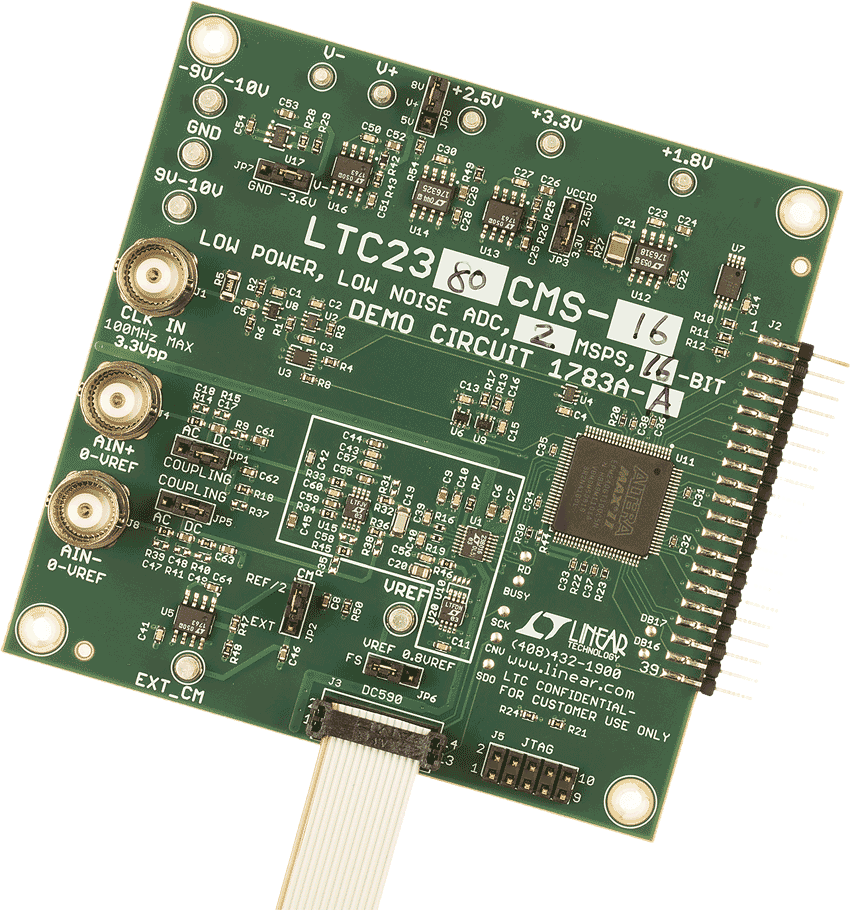

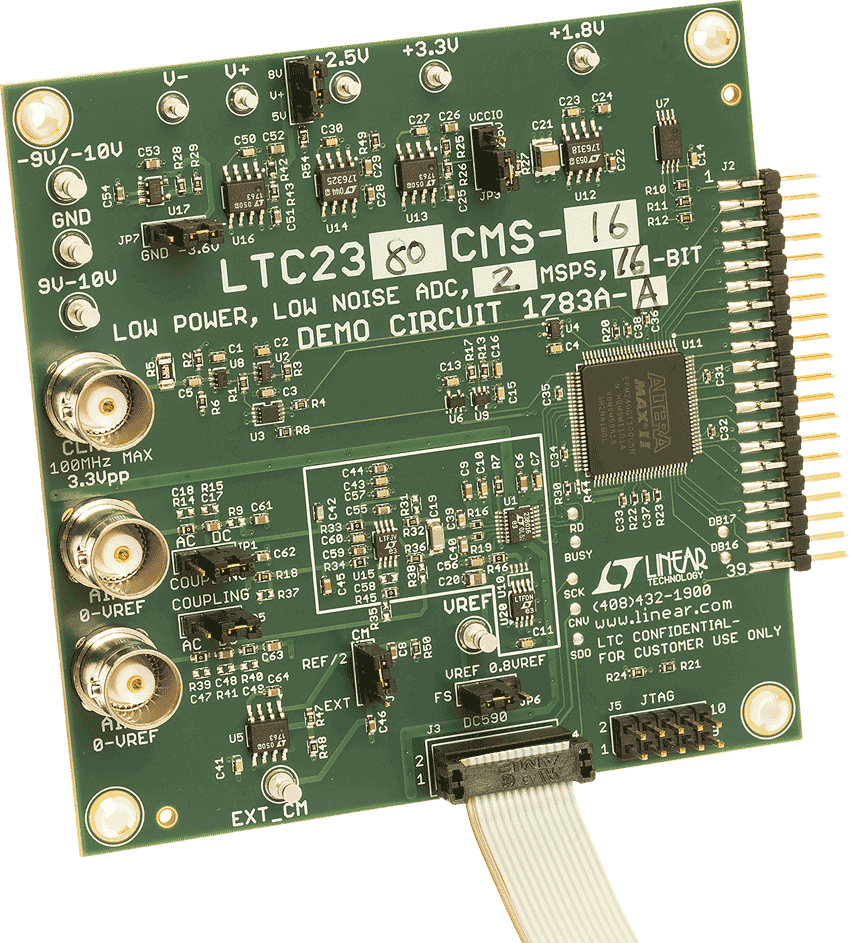

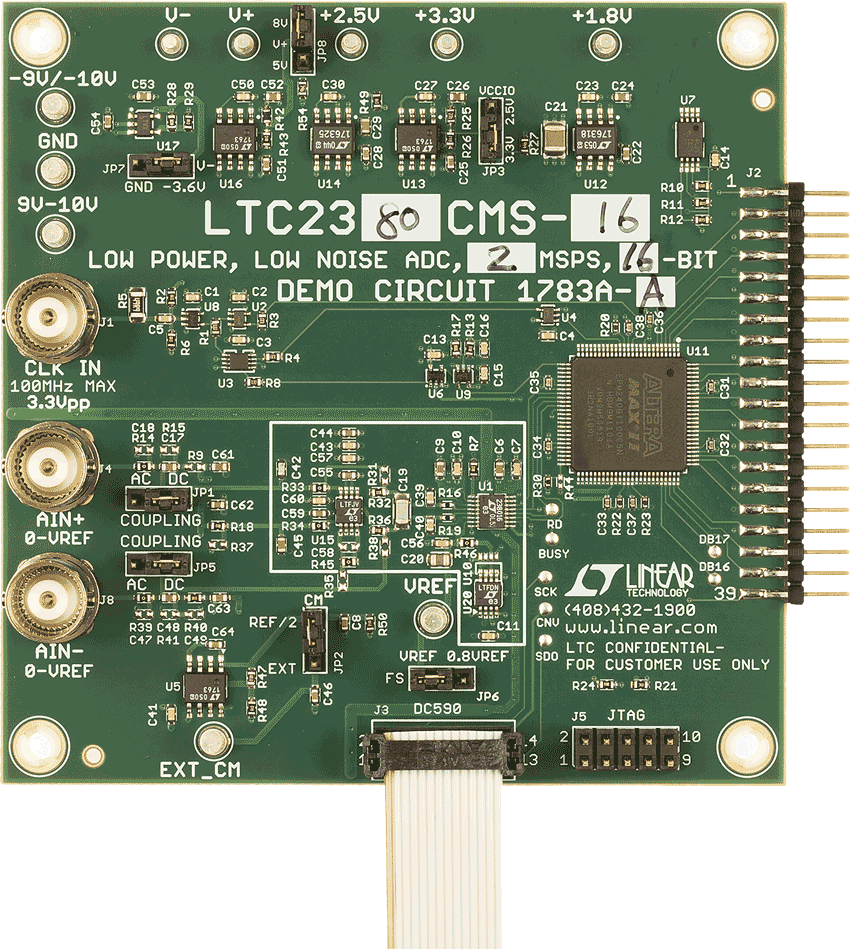

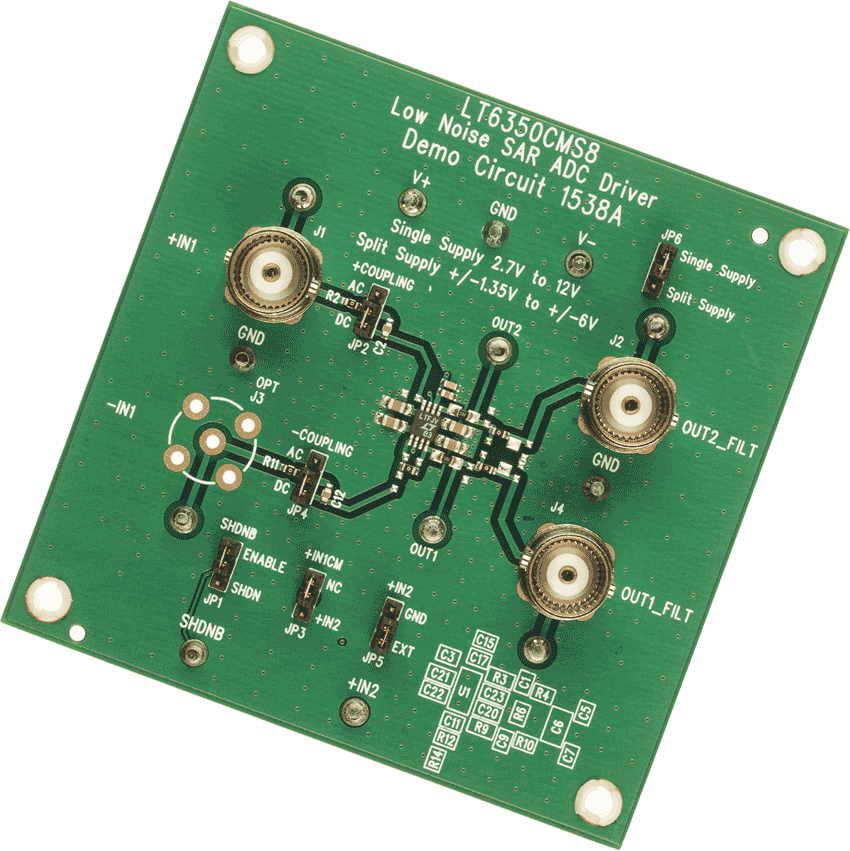

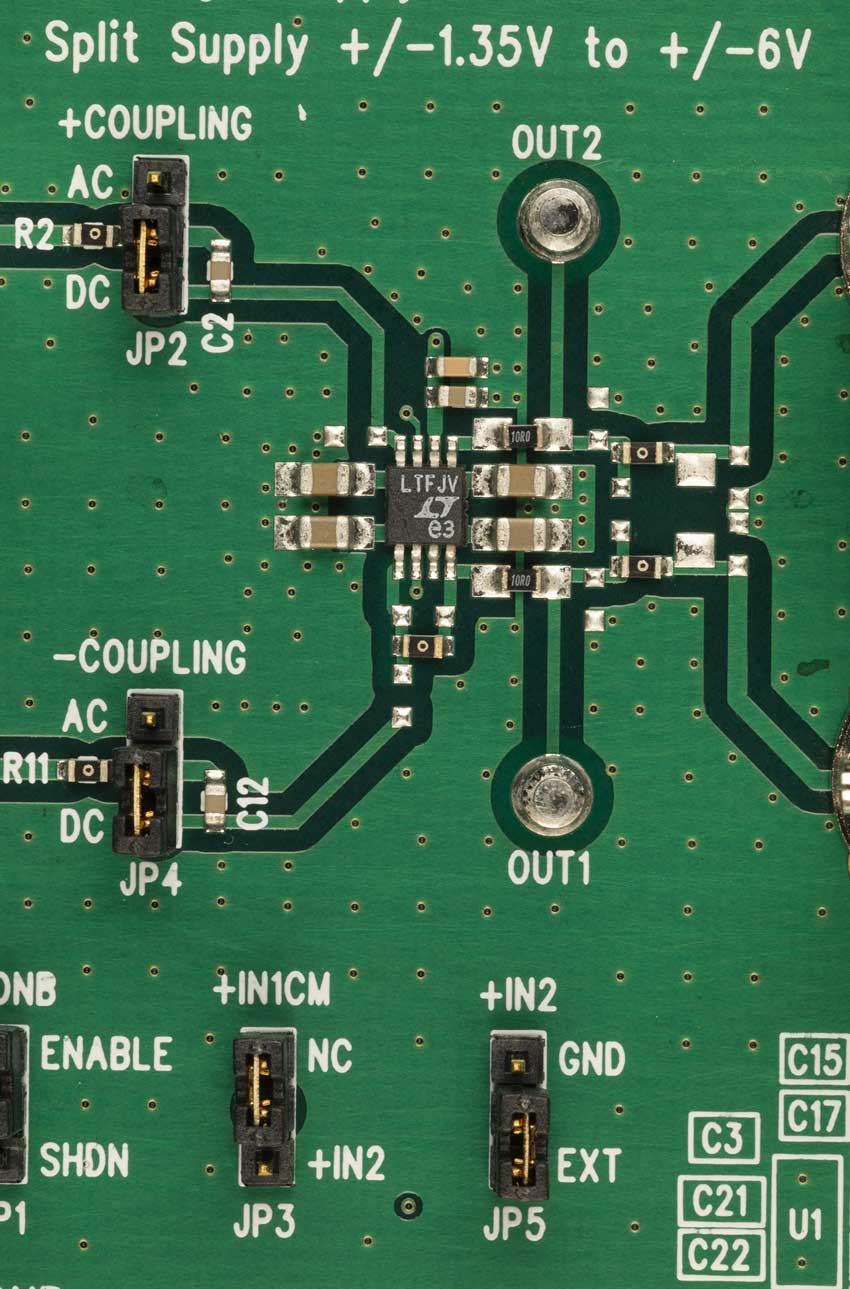

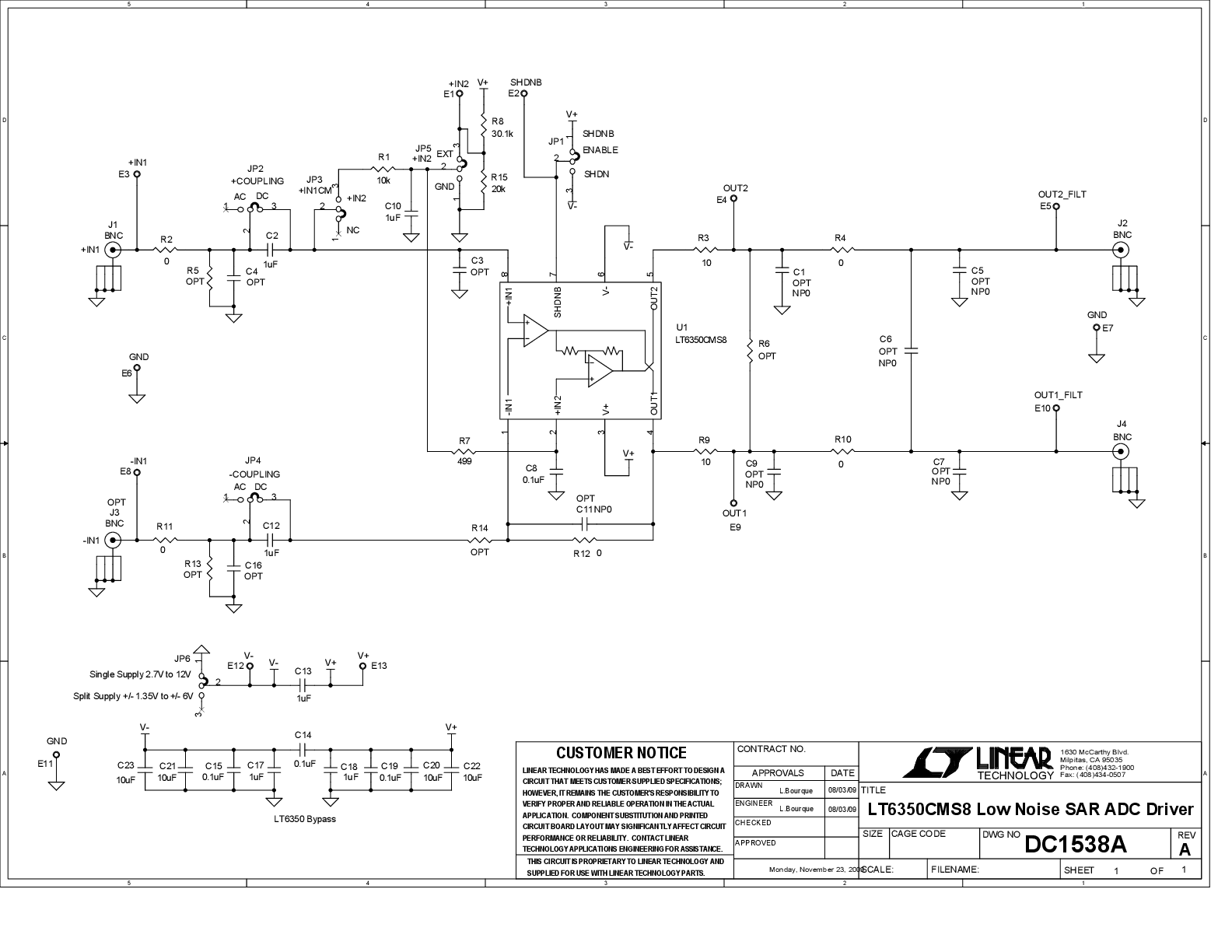

评估套件 (12)
