特性
- 改善设计历程
- 具有可选输入范围的全差分 ADC 驱动器
- 具有 5 V VREF 的输入范围：±10 V，±5 V 或 ±2.5 V
- 包含基本的无源组件
- ±0.005% iPassives 匹配电阻阵列
- 宽输入共模电压范围
- 高共模抑制比
- 单端到差分转换
- 信号链密度增加
- 小型、7 mm × 7 mm、0.80 mm 间距、49 球 CSP_BGA
- 4× 尺寸缩小与离散解决方案
- 具有 VCM 生成功能的板载基准电压源缓冲器
- 高性能
- 吞吐量：2 MSPS，无流水线延迟
- 保证 18 位无失码
- 积分非线性：±3 ppm （典型值），保证 ±8 ppm
- SINAD：99 dB（典型值）(G = 0.454)v
- 失调误差漂移：0.7 ppm/°C（典型值）(G = 0.454)
- 增益误差漂移：±0.5 ppm/°C（典型值）
- 高性能
- 低总功耗：2 MSPS 时为 51.6 mW（典型值）
- 兼容串行接口 SPI-/QSPI™-/MICROWIRE™-/DSP
- 多功能逻辑接口电源，提供 1.8 V、2.5 V、3 V 或 5 V 电压
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
ADAQ4003 是一款 μModule® 精密数据采集 (DAQ)、信号链解决方案，可将组件选择、优化和布局方面的信号链设计的挑战从设计人员转移到套件上，从而缩短精密测量系统的开发周期。
ADAQ4003 采用系统级封装 (SIP) 技术，通过将多个通用信号处理和调节模块组合到一个套件中，减少了终端系统组件的数量。这些模块包括高分辨率 18位、2 MSPS 逐次逼近寄存器（SAR）、模数转换器 (ADC)、低噪声、全差分 ADC 驱动器放大器 (FDA) 和稳定的参考缓冲器。
ADAQ4003 利用 ADI 公司的 iPassives® 技术，还集成了关键的无源元件，这些元件具有出色的匹配和漂移特性，可最大程度地减少与温度有关的误差源，并优化性能（见图 1）。此信号链解决方案采用小型、7 mm × 7 mm、0.80 mm 间距、49 球 CSP_BGA 封装，可在不牺牲性能的情况下，实现紧凑的外形设计，并简化了终端系统的物料清单管理。这种系统集成水平使 ADAQ4003 对印刷电路板 (PCB) 布局的敏感度大大降低，同时仍提供了适应各种信号电平的灵活性。
兼容串行外设接口 (SPI) 的串行用户界面使用单独的 VIO 电源，与 1.8 V、2.5 V、3 V 和 5 V 逻辑兼容。ADAQ4003 的额定工作温度为 −40°C 至 + 125°C。
应用
- 自动测试设备
- 机器自动化
- 过程控制
- 医疗仪器仪表
- 数字控制回路
2
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADAQ4003
文档
筛查
1 应用
-
全部
-
用户手册
-
数据手册
-
全部
-
英文
-
日文
数据手册
2
用户手册
1
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
器件驱动器 2
3rd Party Solutions 1
模拟对话 2
视频
3
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADAQ4003BBCZ |
49-Ball CSPBGA (7mm x 7mm)
|
|
|
| ADAQ4003BBCZ-RL13 |
49-Ball CSPBGA (7mm x 7mm)
|
|
- ADAQ4003BBCZ
- 引脚/封装图-中文版
-
49-Ball CSPBGA (7mm x 7mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADAQ4003BBCZ-RL13
- 引脚/封装图-中文版
-
49-Ball CSPBGA (7mm x 7mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
软件和型号相关生态系统
FPGA/HDL
ADAQ4003: FPGA Device Driver
器件驱动器
正在寻找评估软件？您可以在这里找到
找不到您所需的软件或驱动?
申请驱动/软件评估套件 3
EVAL-ADAQ40xx
评估ADAQ4001/ADAQ4003 16/18位、2 MSPS、μModule数据采集解决方案
产品详情

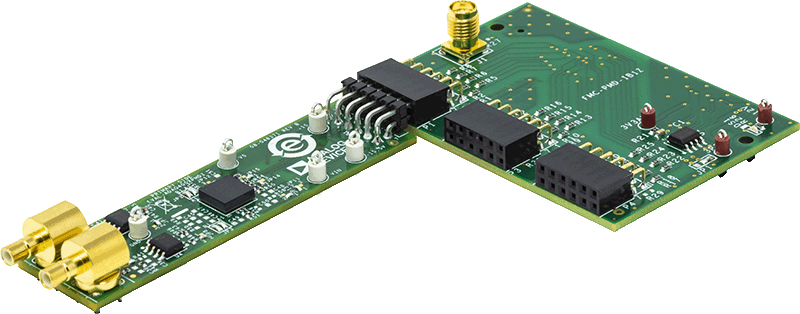

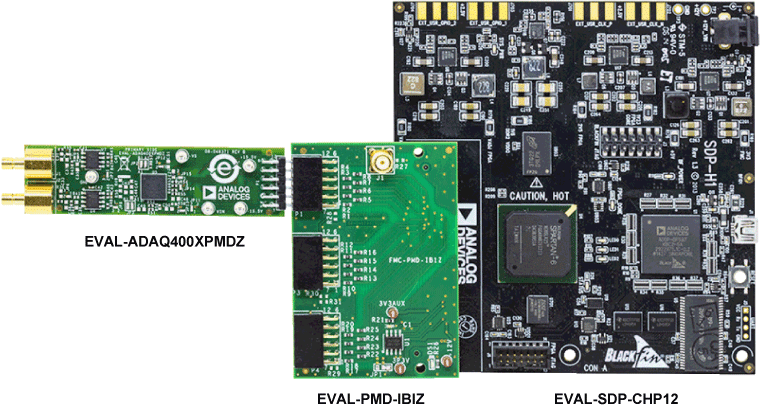

ADAQ4001和ADAQ4003 µModule® 数据采集系统评估套件（EVAL-ADAQ4001FMCZ或EVAL-ADAQ4003FMCZ）包含EVAL-ADAQ4001PMDZ或EVAL-ADAQ4003PMDZ外设模块(Pmod)板和EVAL-PMD-IB1Z Pmod到现场可编程栅格阵列(FPGA)夹层卡(FMC)转接板，可电路板可通过160引脚FMC连接器与系统演示控制器板(EVAL-SDP-CH1Z)接口，如用户指南中的图1所示。
ADAQ4001 µModule和ADAQ4003 µModule将多个常用的信号处理和调理块集成到单个器件中，包括低噪声、全差分模数转换器(ADC)驱动器、稳定的基准电压缓冲器、高分辨率16位或18位2 MSPS逐次逼近寄存器(SAR) ADC以及实现出色性能所需的关键无源元件。

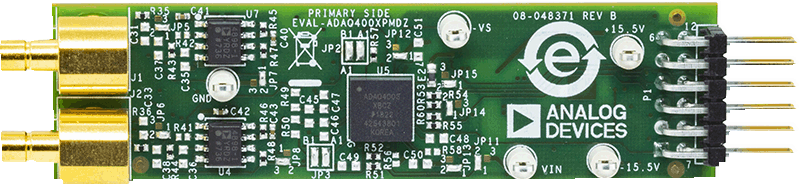

EVAL-ADAQ4001PMDZ和EVAL-ADAQ4003PMDZ板上器件包含：
