概览
优势和特点
- 分辨率：1ppm
- 积分非线性(INL)：1ppm
- 噪声谱密度：7.5nV/√Hz
- 长期线性稳定性：0.19 LSB
- 温度漂移：<0.05 ppm/°C
- 建立时间：1μs
- 毛刺脉冲：1.4 nV-sec
- 20引脚TSSOP封装
- 宽电源电压范围：最高达±16.5V
- 35 MHz施密特触发数字接口
- 1.8 V兼容数字接口
AD5791-EP支持防务和航空航天应用（AQEC标准）
- 下载 AD5791-EP 数据手册 (pdf)
- 军用温度范围
（−55°C至+125°C） - 受控制造基线
- 唯一封装/测试厂
- 唯一制造厂
- 增强型产品变更通知
- 认证数据可应要求提供
- V62/12664 DSCC图纸号
产品详情
AD5791是一款单通道、20位、无缓冲电压输出DAC，采用最高33 V的双极性电源供电。正基准电压输入范围为5 V至VDD – 2.5V，负基准电压输入范围为VSS + 2.5 V至0 V。相对精度最大值为±1 LSB，保证工作单调性，差分非线性(DNL)最大值为±1 LSB。这款器件采用多功能三线式串行接口，能够以最高35 MHz的时钟速率工作，并与标准SPI、QSPI™、MICROWIRE™、DSP接口标准兼容。它内置上电复位电路，确保DAC上电后输出至0 V并保持已知输出阻抗状态，直到对该器件执行一次有效的写操作为止。输出箝位特性可将输出置于已定义的负载状态。
应用
• 医疗仪器
• 测试与测量
• 工业控制
• 高端科学和航空航天仪器
1. 1 ppm精度。
2. 宽电源电压范围：最高达±16.5V。
3. 工作温度范围：-40℃至+125℃。
4. 低噪声频谱密度：7.5 nV/√Hz。
5. 低温度漂移：0.05ppm/°C。

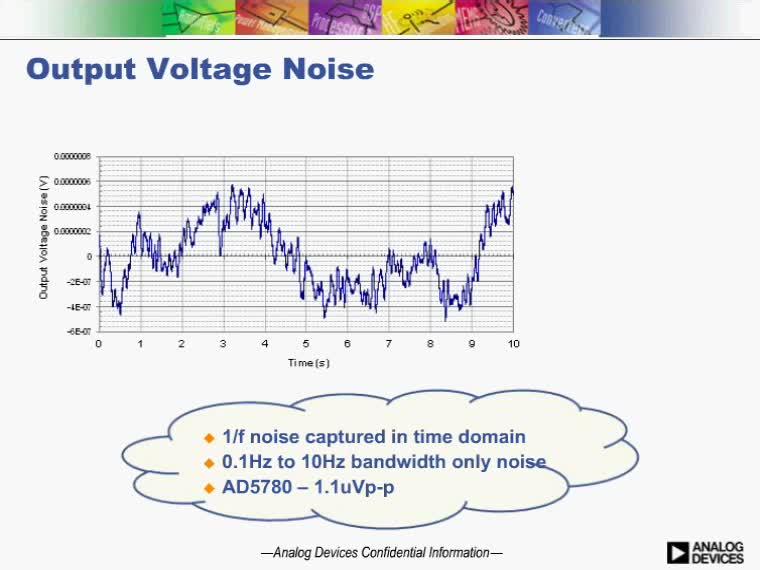

在线研讨会
1 ppm精度电压源设计
1 ppm精度电压源设计
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

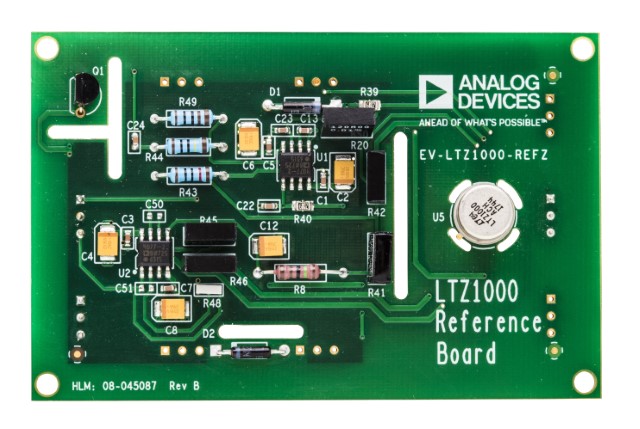

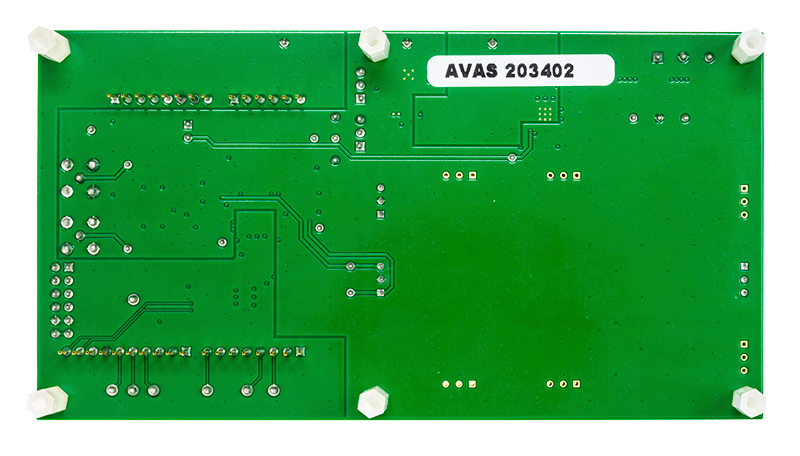

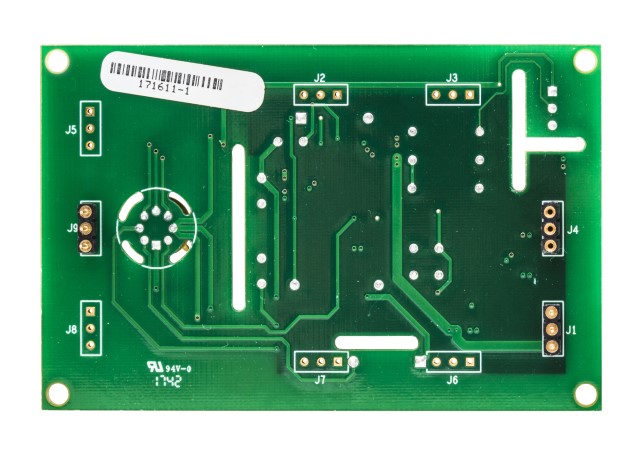

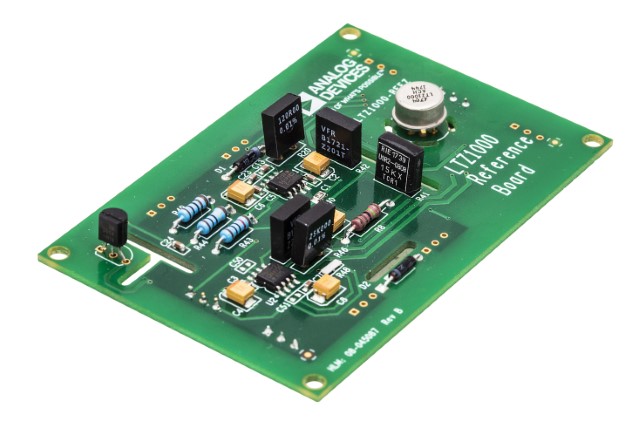

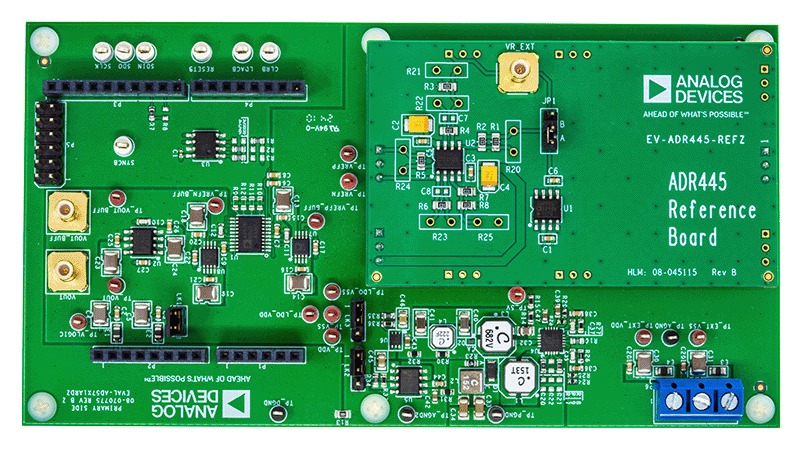

评估套件 (2)
参考资料
-
User Guide: ADMX1002, Ultra-low Distortion and Low Noise Signal Generator4/16/2021WIKI
-

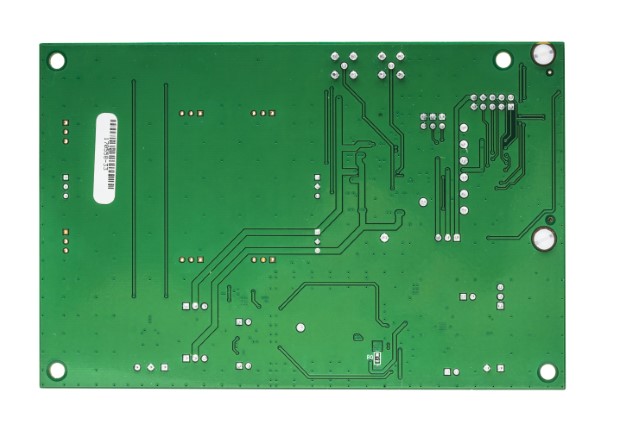

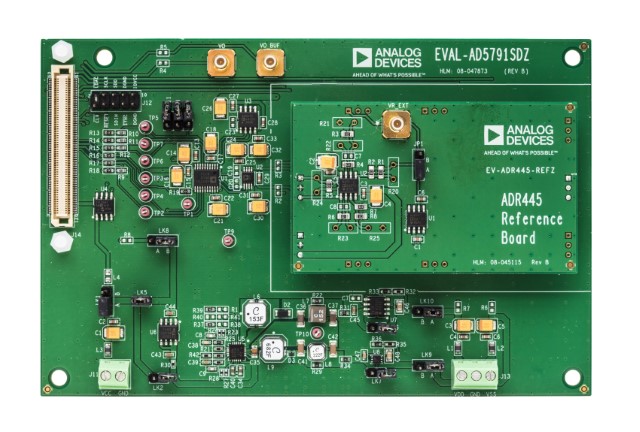

UG-1152: Evaluation Board for the AD5791 1 ppm 20-Bit, ±1 LSB INL, Voltage Output DAC with Single and Dual Supply (Rev. B)1/26/2018PDF1 M
-
