LT1762

150mA、低噪声、LDO 微功率稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 10
特性
  • 低噪声:20μVRMS (10Hz 至 100kHz)
  • 低静态电流:25μA
  • 宽输入电压范围:1.8V 至 20V
  • 输出电流:150mA
  • 非常低的停机电流:< 1μA

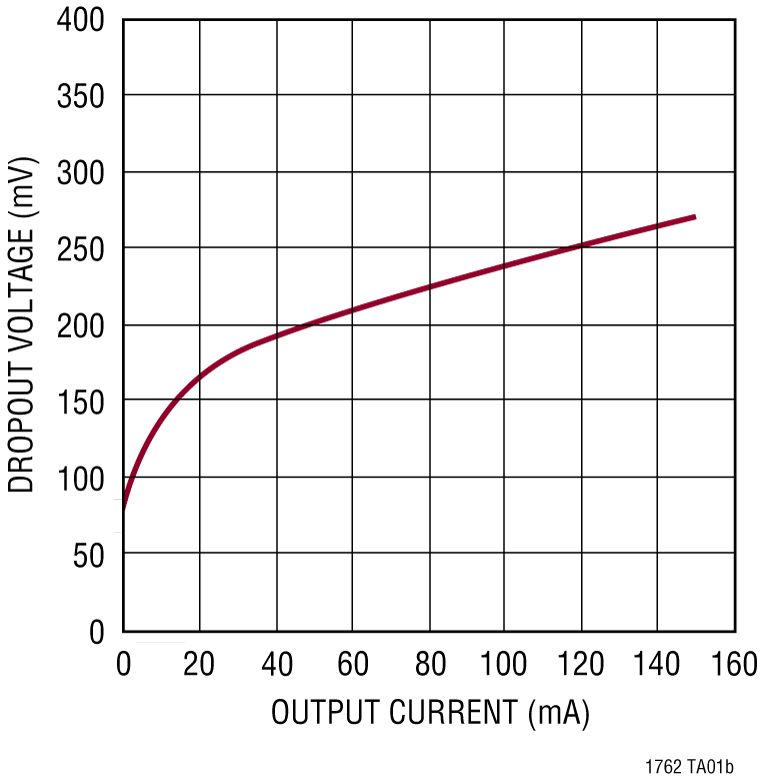

  • 低压差电压:270mV
  • 无需保护二极管
  • 固定输出电压:2.5V、3V、3.3V、5V
  • 可调输出范围:1.22V 至 20V
  • 可在采用 2.2μF 输出电容器时保持稳定
  • 可在采用铝电容器、钽电容器或陶瓷电容器时保持稳定
  • 反向电池保护功能
  • 无反向电流
  • 过流和过热保护功能

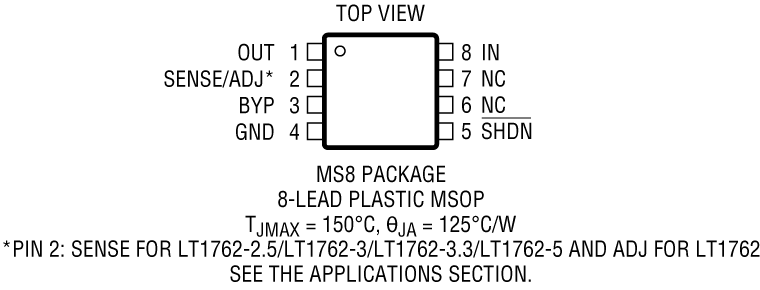

  • 8 引脚 MSOP 封装

更多细节
show more Icon

LT®1762系列是微功率、低噪声、低压差稳压器。这些器件能够提供 150mA 的输出电流和一个 270mV 的压差电压。该系列专为在电池供电型系统中使用而设计,25μA 的低静态电流使其成为一种理想的选择。静态电流处于良好受控状态;与采用其他许多稳压器不同,这系列在降压时的静态电流并不上升。

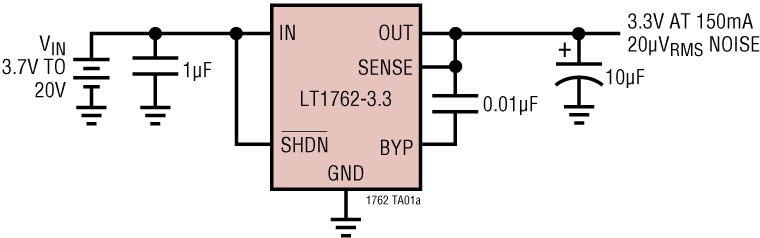

LT1762 稳压器的一个重要特点是具有低输出噪声。在增设一个外部 0.01μF 旁路电容器的情况下,输出噪声将降至 20μVRMS (在一个 10Hz 至 100kHz 的带宽之内)。LT1762 稳压器可在采用低至 2.2μF 的输出电容器时保持稳定。可以采用小的陶瓷电容器,而不像其他稳压器那样必需使用串联电阻。

内部保护电路包括反向电池保护、电流限制、热限制和反向电流保护。这些器件可提供2.5V、3V、3.3V 和 5V 的固定输出电压,并可用作一款具一个 1.22V 基准电压的可调型器件。LT1762 稳压器采用 8 引脚 MSOP 封装。
