概览
优势和特点
- 高吞吐速率：1 MSPS
- 额定电压(VDD)：2.7 V至5.25 V
- 逻辑电压：VDRIVE = 1.65 V至5.25 V
- 积分非线性(INL)：±1 LSB（最大值）
- 模拟输入范围：0 V至REF
- 超低功耗
3 V及1 MSPS下典型值为349 μA
3 V关断模式下典型值为264nA
- 内部2.5 V基准电压源、典型漂移值为±4.5 ppm/°C
- 宽输入带宽
- 灵活的功耗/吞吐速率管理
- 高速串行接口
SPI®/QSPI™/MICROWIRE™/DSP兼容 - 繁忙指示
- 10引脚、3 mm × 2 mm LFCSP和10引脚MSOP封装
- 温度范围：−40°C至+125°C
产品详情

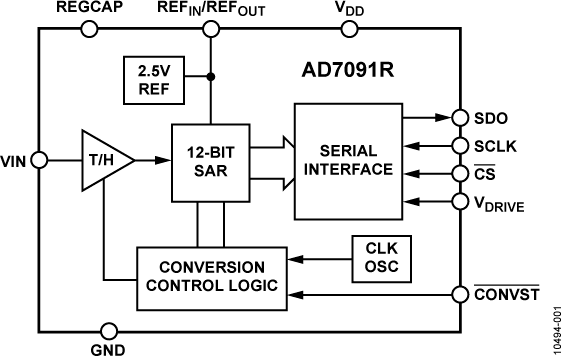

AD7091R是一款12位逐次逼近模数转换器(ADC) ，可在高吞吐速率（50 MHz SCLK时为1 MSPS）下实现超低功耗（3V和1 MSPS时典型值为349 µA）。.它采用先进的设计和信号处理技术，可在高吞吐速率下实现极低功耗。该器件还提供精确的2.5 V片内基准电压。
AD7091R采用2.7V至5.25V单电源供电，内置一个宽带宽采样保持放大器，可处理7MHz以上的输入频率。它还具有一个片内转换时钟和高速串行接口。转换过程与数据采集利用CONVST信号和内部振荡器进行控制。
产品特色低功耗：
- 目前功耗最低的12位SAR ADC
3 V及1 MSPS下典型值为349 μA
3 V关断模式下典型值为264nA - 灵活的功耗/吞吐速率管理

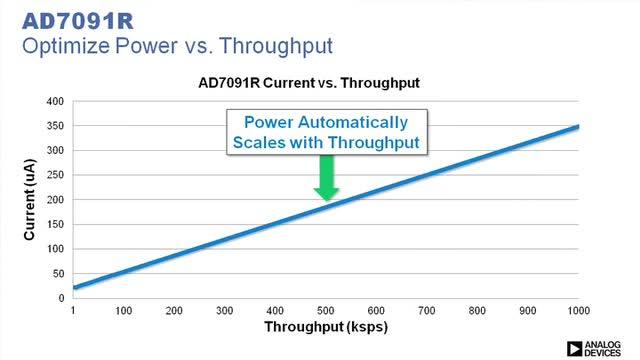

平均功耗与吞吐速率成正比
关断模式可以在间歇性或单发转换时降低平均功耗
- 积分非线性 (INL) 最大值为±1 LSB
- 采用独立VDRIVE引脚实现单电源供电。AD7091R采用2.7 V至5.25 V单电源供电。VDRIVE功能允许串行SPI®接口独立直接连接至1.8 V至5 V处理器
- 片内精确2.5 V基准电压源也可通过外部2.7V至5.25V基准电压源实现过驱
- −40°C至+125°C的温度范围适合多种终端市场
- 采用2mm x 3mm10引脚LFCSP封装，提供引脚MSOP封装替代方案
仪器仪表与测量
- 电池及USB供电系统
数据采集系统
手持式计量表 - 现场仪表
- 电池供电设备
- 光纤系统
- 移动通信
- 电池供电医疗仪器
心电图与心率监护仪
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

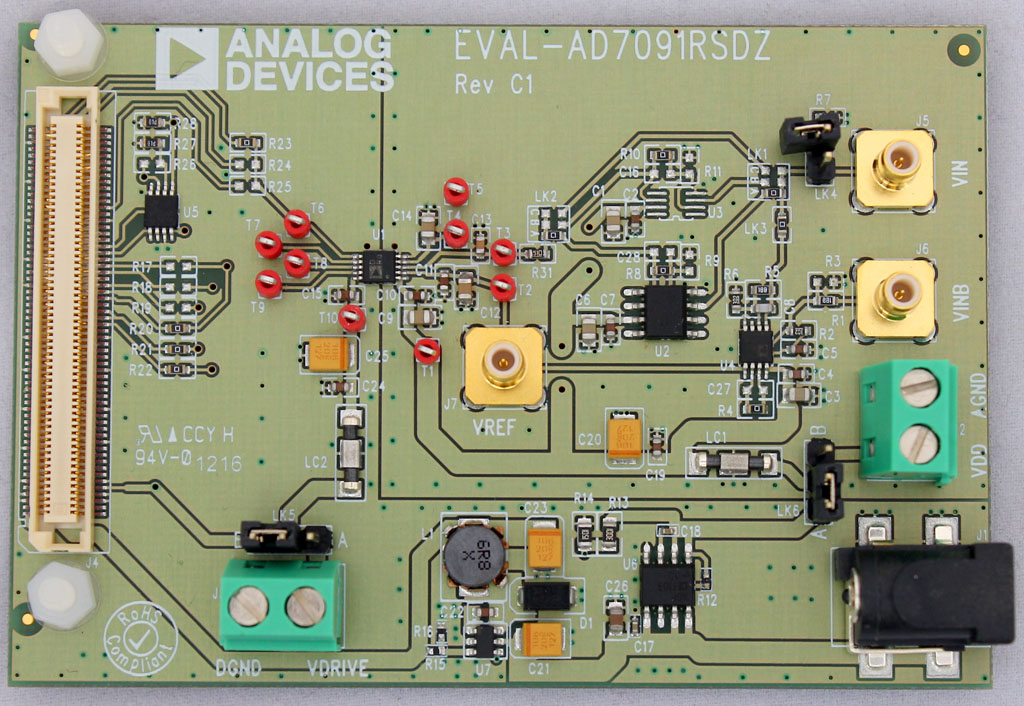

评估套件 (1)
文档
应用笔记 (9)
设计手册 (2)
软件代码及系统需求
FPGA/HDL
工具及仿真模型
IBIS模型

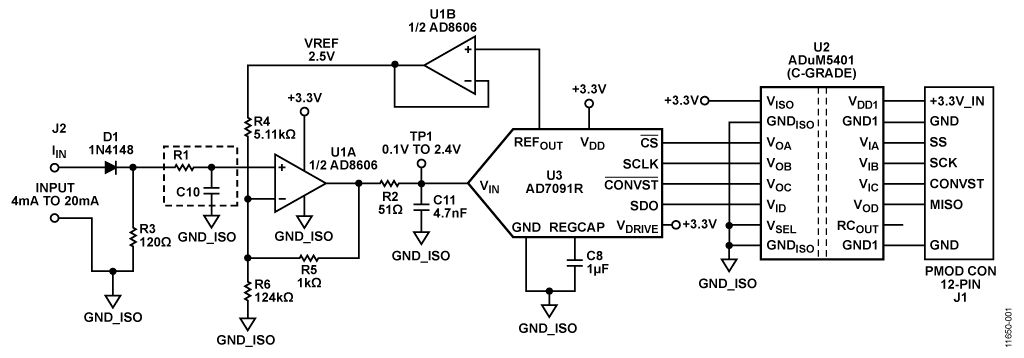

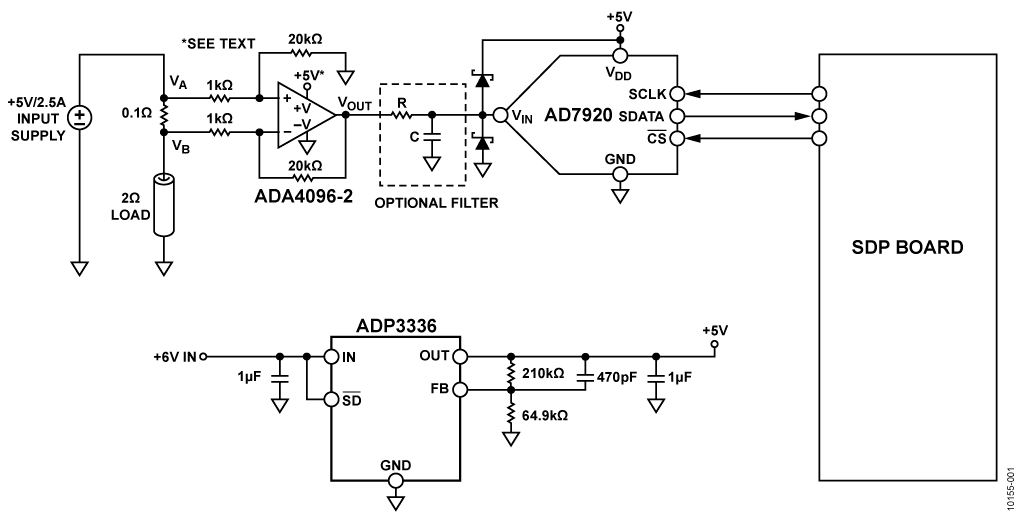

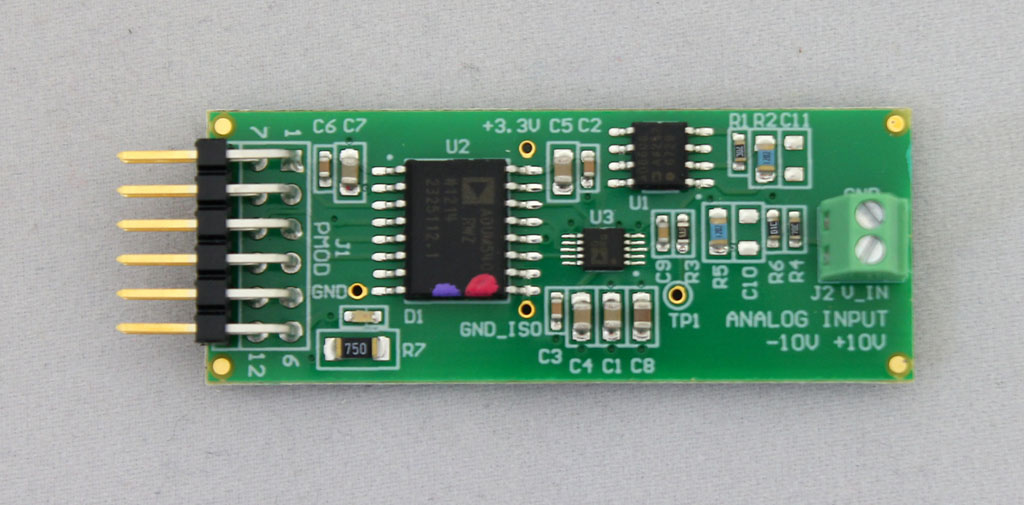

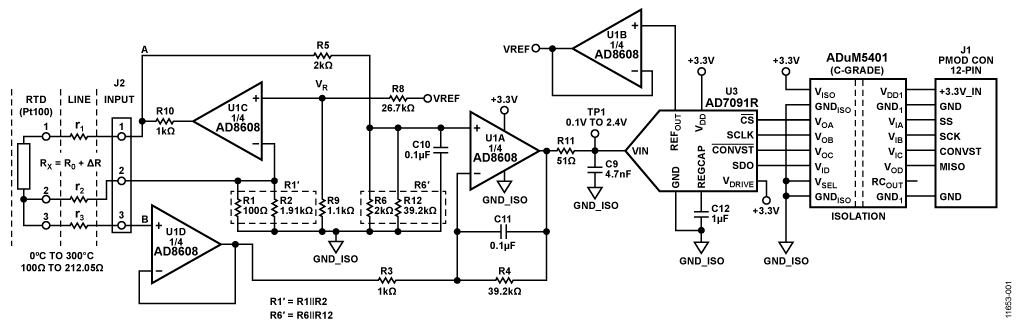

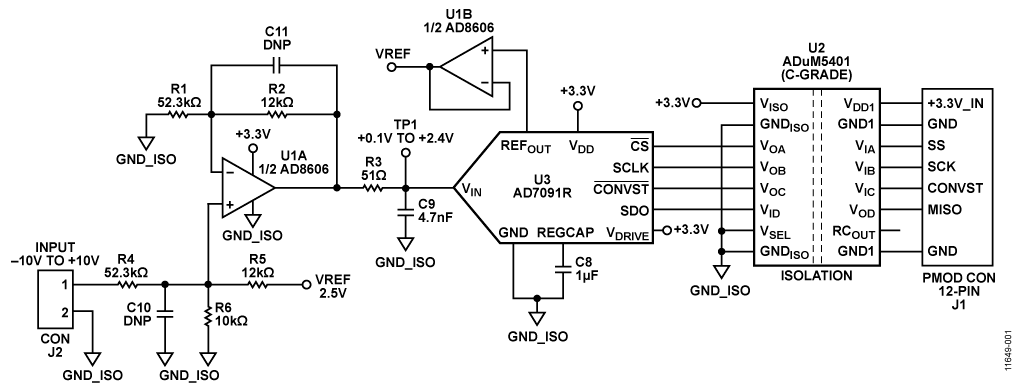

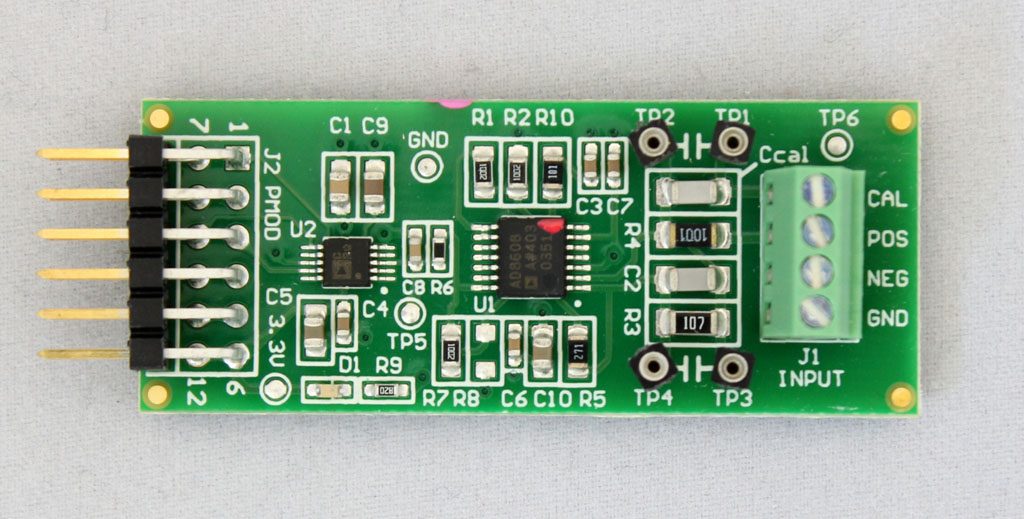

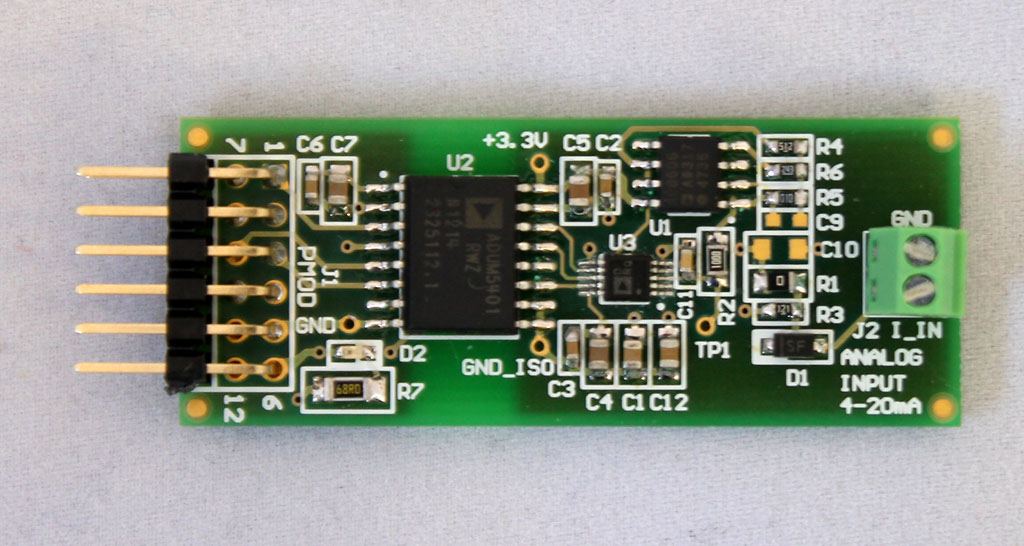

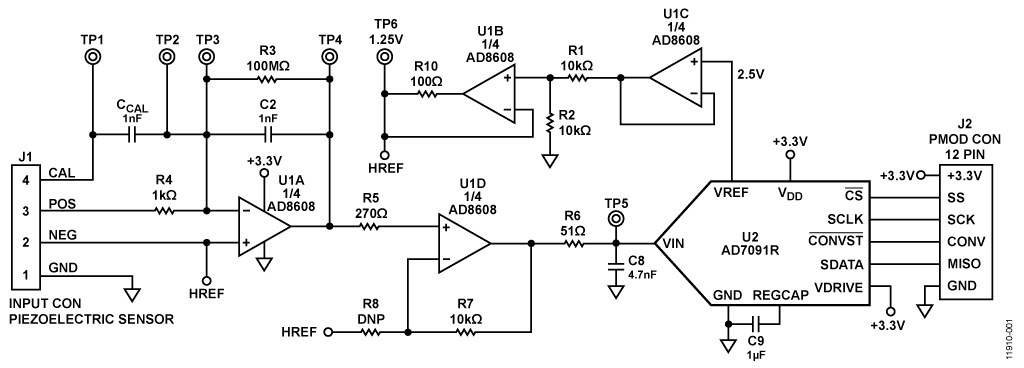

参考电路 (8)
配套产品推荐
AD7091R 配套产品
推荐 使用的驱动放大器
- For low frequency and low bias current: ADA4627-1, ADA4637-1, AD8610.
- For precision, low power, rail-to-rail output: ADA4841-1, ADA4896-2, AD8031.
- For high frequency, low noise, low distortion: ADA4899-1, ADA4897-1, AD8021.
推荐 External References
参考资料
产品选型手册 (1)
ADI完整的3GHz信号分析仪解决方案
智能工业热电偶温度监控

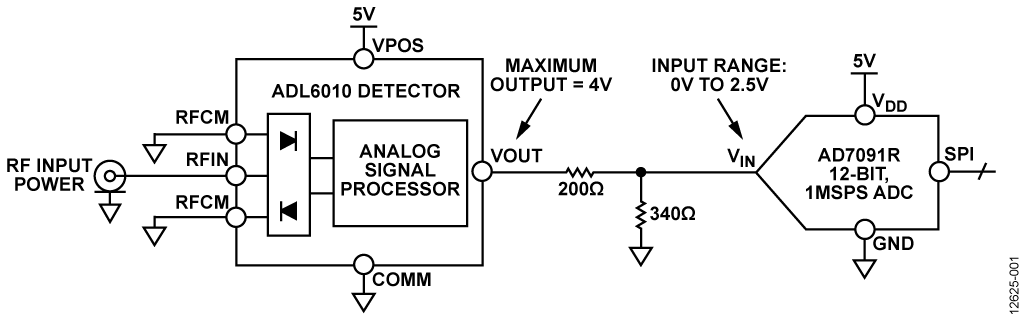

低功耗便携式RF功率检波器电路
