ADL6010

快速响应、45 dB范围、0.5 GHz43.5 GHz包络检波器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 具有线性度的肖特基二极管检波器
  • 宽带50 Ω输入阻抗
  • 具有最小斜率变化的精确响应范围:0.5 GHz至43.5 GHz
  • 输入范围:−30 dBm至+15 dBm,参考50 Ω
  • 出色的温度稳定性
  • 2.1 V/VPEAK(输出电压根据输入峰值电压)斜率(10 GHz)
  • 快速包络带宽: 40 MHz
  • 快速输出上升时间: 4 ns
  • 低功耗: 1.6 mA (5.0 V)

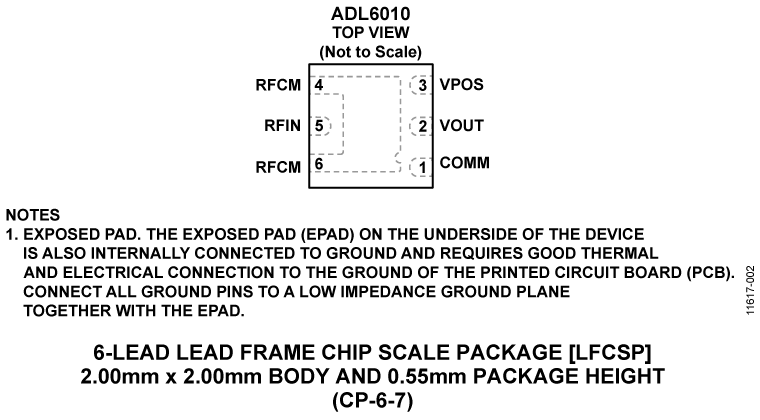

  • 2 mm x 2 mm、6引脚LFCSP封装
更多细节
show more Icon

ADL6010是一款多功能微波频谱宽带包络检波器, 以单个易于使用的6引脚封装提供优良的精度和极低的功耗(8 mW)。 该器件输出的基带电压与射频(RF)输入信号的瞬时幅度成正比。 它的RF输入具有非常小的斜率变化,以便包络从0.5 GHz到43.5 GHz的输出传递函数

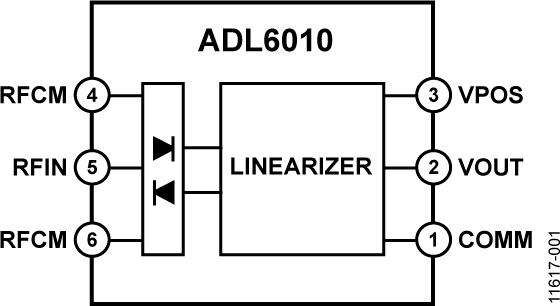

检波器单元使用专利的八肖特基二极管阵列,后接新颖的线性化电路,可创建相对于输入电压幅度,总比例因子(或传递增益)标称值为?2.2的线性电压表

虽然ADL6010本质上并不是一款功率响应器件,但以这种方式指定输入依然是很方便的。 因此,相对于50 Ω源输入阻抗,允许的输入功率范围为−30 dBm至+15 dBm。 对应的输入电压幅度为11.2 mV至1.8 V,产生范围从25 mV左右到4 V以上共模(COMM)的准直流输出。

平衡检波器拓扑的一个不为人注意的细节是,它不存在输入端由于非线性源负载而产生偶数阶失真。 这在利用低比例耦合器提取信号样本的应用中是一个重要优势,并且相比传统二极管检波器而言,它的性能大为提升。

RF输入幅度波动的功率等效值可通过加入RMS-to-DC转换器IC来提取。 此外,基带输出可应用于一个速度适中的模数转换器(ADC),有效值(以及其他信号衡量指标,比如峰均比)在数字域中完成计算。

输出响应精度对4.75 V至5.25 V范围的电源电压变化不敏感。超低功耗有利于长期稳定性。

ADL6010A额定工作温度范围为−40°C至+85°C;而ADL6010S额定工作温度范围为−55°C,至+125°C,。这两款器件均采用6引脚、2 mm ×2 mm LFCSP封装。

应用

  • 微波点对点链路
  • 微波仪器仪表
  • 雷达测量系统


产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADL6010ACPZN
  • HTML
  • HTML
ADL6010ACPZN-R2
  • HTML
  • HTML
ADL6010ACPZN-R7
  • HTML
  • HTML
ADL6010CHIPS
  • HTML
  • HTML
ADL6010CHIPS-SX
  • HTML
  • HTML
ADL6010SCPZN
  • HTML
  • HTML
ADL6010SCPZN-R2
  • HTML
  • HTML
ADL6010SCPZN-R7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 1, 2016

- 16_0035

Assembly Relocation of Select LFCSP, Mini-LFCSP and LFCSP Side Solderable Products to STATS ChipPAC China Jiangyin

8月 30, 2022

- 22_0192

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 1, 2016

- 16_0035

arrow down

Assembly Relocation of Select LFCSP, Mini-LFCSP and LFCSP Side Solderable Products to STATS ChipPAC China Jiangyin

8月 30, 2022

- 22_0192

arrow down

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

EVAL-ADL6010

ADL6010评估板

zoom

EVAL-ADL6010

ADL6010评估板

产品详情

ADL6010-EVALZ是一款配置齐全的4层Rogers 4003评估板。正常工作时需使用5 V/27 mA电源。5 V电源必须连接VPOS和GND测试环路。RF输入信号施加于2.92 mm连接器(RFIN)。电压输出至SMA连接器(VOUT)或测试环路(V_VOUT)。

资料

参考电路

参考电路 3

Voltage Standing Wave Ratio (VSWR) Evaluation Board Measurement Setup

免校准回损测量系统

Circuit Block Diagram

20 GHz至37.5 GHz,RF自动增益控制(AGC)电路

Microwave Power Meter Simplified Schematic

−30 dBm至+15 dBm范围的40 GHz微波功率计
