概览

优势和特点

  • 3V 至 25V 输入电压范围
  • 超低静态电流和低纹波突发模式 (Burst Mode®) 操作:IQ = 6μA
  • 2A、28V 电源开关
  • 利用单个反馈引脚来进行正或负输出电压编程
  • 固定的 2MHz 开关频率
  • 可编程欠压闭锁 (UVLO)
  • 内部补偿和软起动

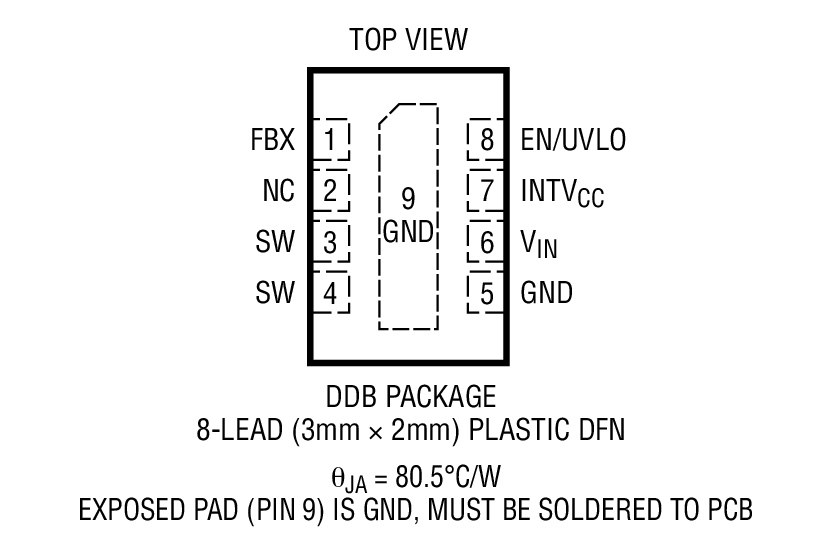

  • 扁平 (仅高 0.75mm) 8 引脚 (3mm x 2mm) DFN 封装

产品详情

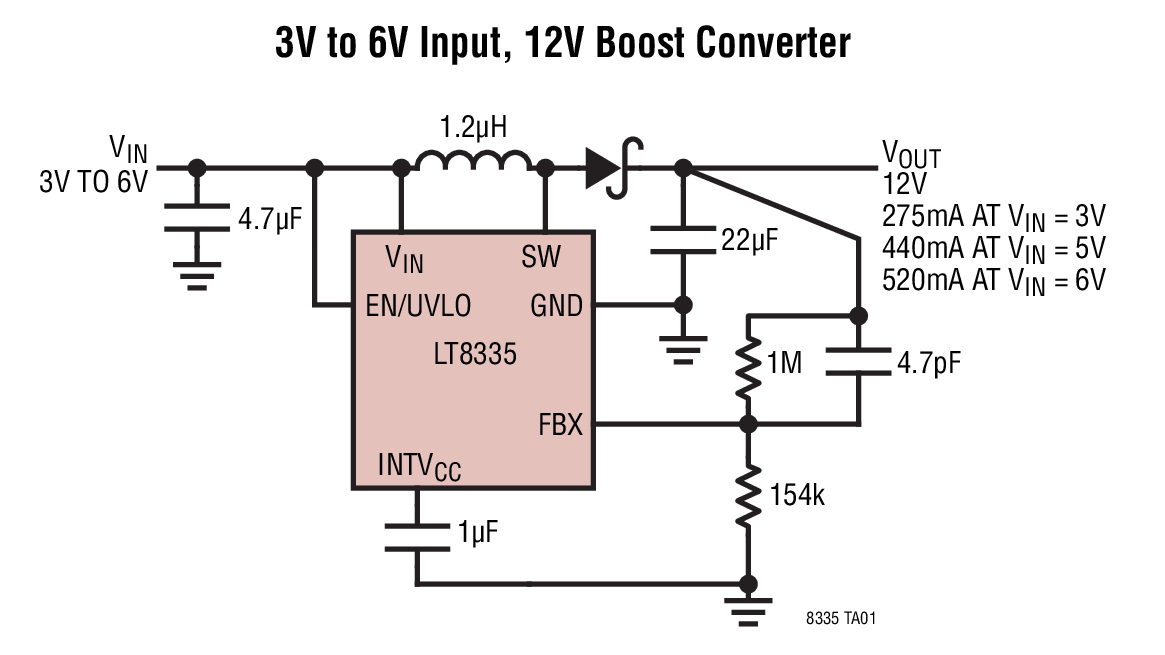

LT®8335 是一款电流模式 DC/DC 转换器,其能够采用单个反馈引脚产生正或负输出电压。该器件可配置为一个升压、SEPIC 或负输出转换器,消耗的静态电流低至 6μA。低纹波突发模式操作能在非常低输出电流条件下维持高效率,并在典型应用中保持输出纹波低于 15mV。采用内部补偿方式的电流模式架构可在很宽的输入和输出电压范围内实现稳定的运作。这款器件内置了集成的软起动和频率折返功能电路,以控制启动期间的电感器电流。2MHz 的工作频率与小外形的 8 引脚 DFN 封装相结合,可造就低成本和高面积利用率的解决方案。


Applications

  • 工业和汽车
  • 电信
  • 医疗诊断设备
  • 便携式电子产品

产品生命周期 icon-not-recommended 最后一次采购

该系列中的所有产品将很快停产。请联系ADI公司销售部或代理商安排最后一次采购,并阅读“停产信息”以了解最后下单和收货的时限。

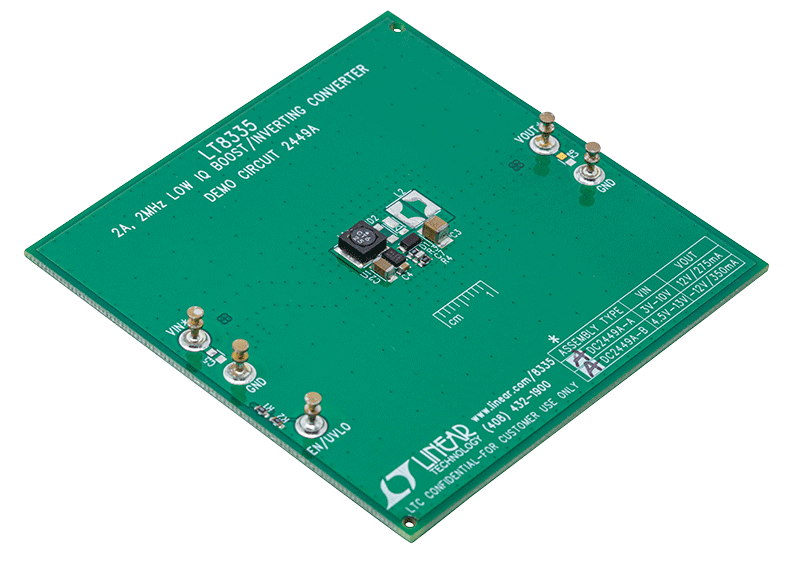

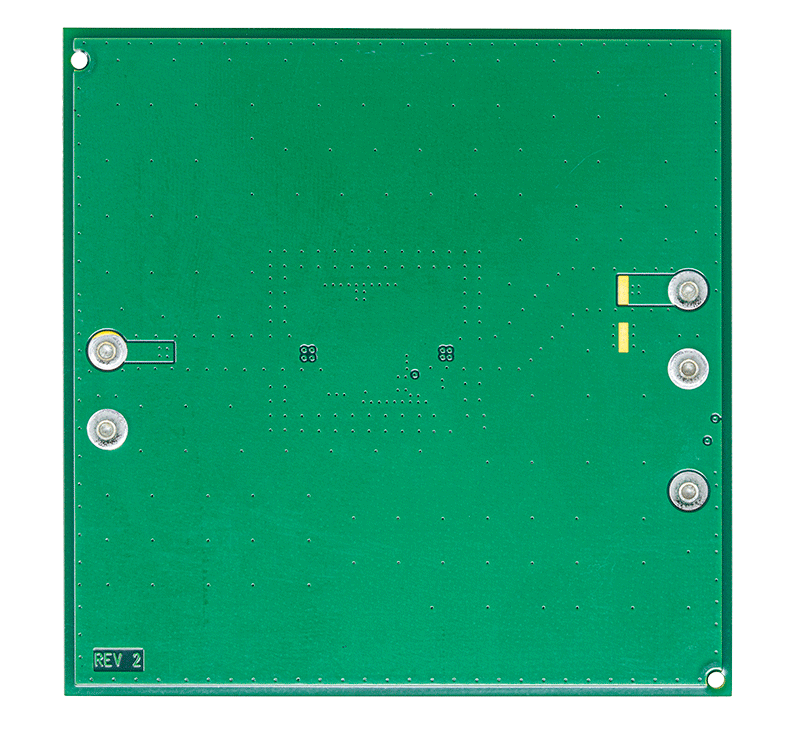

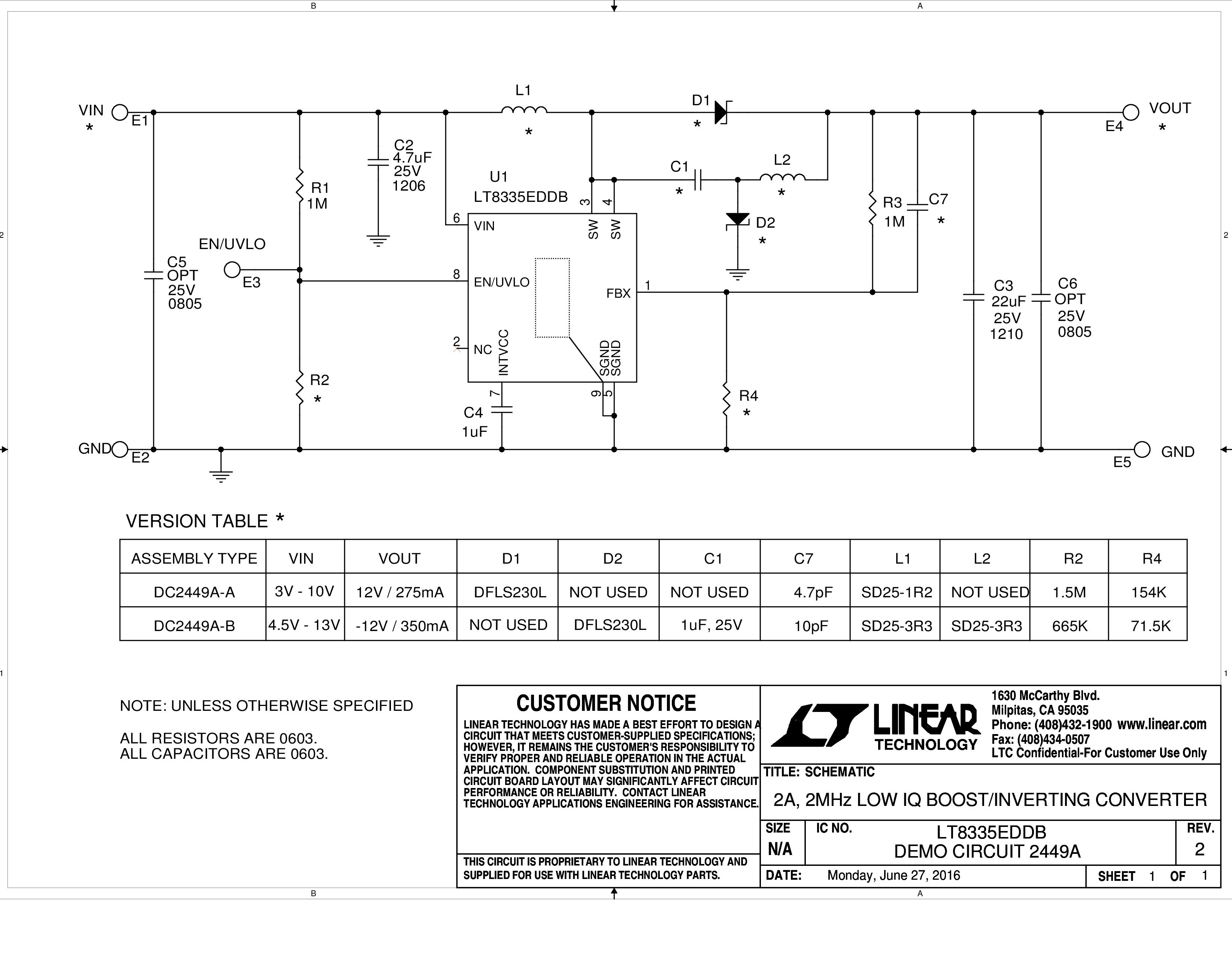

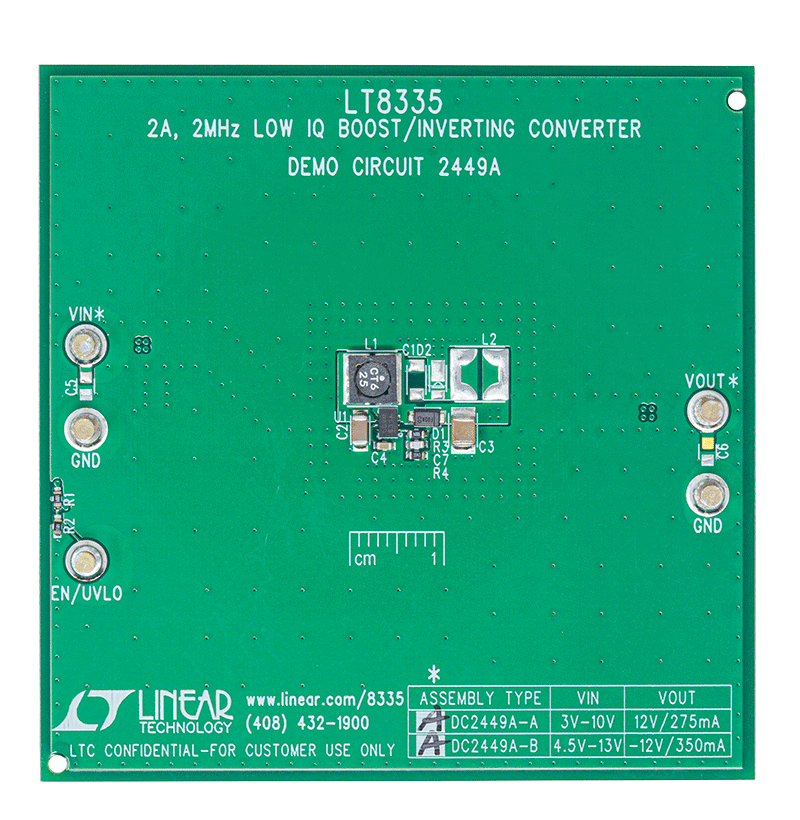

评估套件 (2)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

LTspice

LTspice中提供以下器件型号:

LT8335

LTpowerCAD

LTpowerCAD®是一种电源设计程序,它选择功率级元件,提供详细效率信息,显示快速环路波特图稳定性和负载瞬态分析,并可导出至LTspice进行仿真。

如要打开此电路的项目文件,请执行以下操作:

第1步:下载并在计算机上安装LTpowerCAD。

第2步:单击下面的链接,下载特定器件项目文件。

第3步:如果项目文件不运行,请右键单击该链接并选择“目标另存为”。然后启动LTpowerCAD工具,并从“文件”菜单中选择“打开项目”即可打开项目文件。

LTPowerCAD

LTpowerCAD中提供以下器件的设计工具:

LT8335

参考电路 (1)

配套产品推荐

LT8335 配套产品

推荐 使用的相关器件

设计资源

ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
LT8335EDDB#TRMPBF 材料声明 质量和可靠性 8-Lead DFN (3mm x 2mm w/ EP)
LT8335EDDB#TRPBF 材料声明 质量和可靠性 8-Lead DFN (3mm x 2mm w/ EP)
LT8335IDDB#TRMPBF 材料声明 质量和可靠性 8-Lead DFN (3mm x 2mm w/ EP)
LT8335IDDB#TRPBF 材料声明 质量和可靠性 8-Lead DFN (3mm x 2mm w/ EP)
Wafer Fabrication Data R570 Reliability Data
