概览
优势和特点
- 可将远程传感器或内部二极管温度转换为模拟电压
- ±1°C 远程温度准确度
- ±1.5°C 内部温度准确度
- 内置串联电阻抵消
- 2.5V 至 5.5V 电源电压
- 1.8V 基准电压输出
- 3.5ms VPTAT 更新时间
- 4mV/Kelvin 输出增益
- 170μA 静态电流
- 采用 6 引脚 2mm x 3mm DFN 封装
产品详情
LTC®2997 是一款高准确度模拟输出温度传感器。该器件可将一个外部传感器的温度或其自身的温度转换为一个模拟电压输出。一种内置算法能够消除 LTC2997 与传感器二极管之间的串联电阻所引起的误差。
LTC2997 可利用低成本二极管连接的 NPN 或 PNP 晶体管、或者利用微处理器或 FPGA 上的集成型温度晶体管来提供准确的测量结果。将引脚 D+ 连接至 VCC 便可把 LTC2997 配置为一个内部温度传感器。
LTC2997 提供了一个附加的 1.8V 基准电压输出，该输出既可用作一个 ADC 基准输入，也可用于产生与 VPTAT 输出进行比较的温度门限电压。
LTC2997 提供了一款适合于准确温度测量的精准和通用型微功率解决方案。
Applications
- 温度测量
- 远程温度测量
- 环境监视
- 系统热控制
- 台式电脑和笔记本电脑
- 网络服务器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

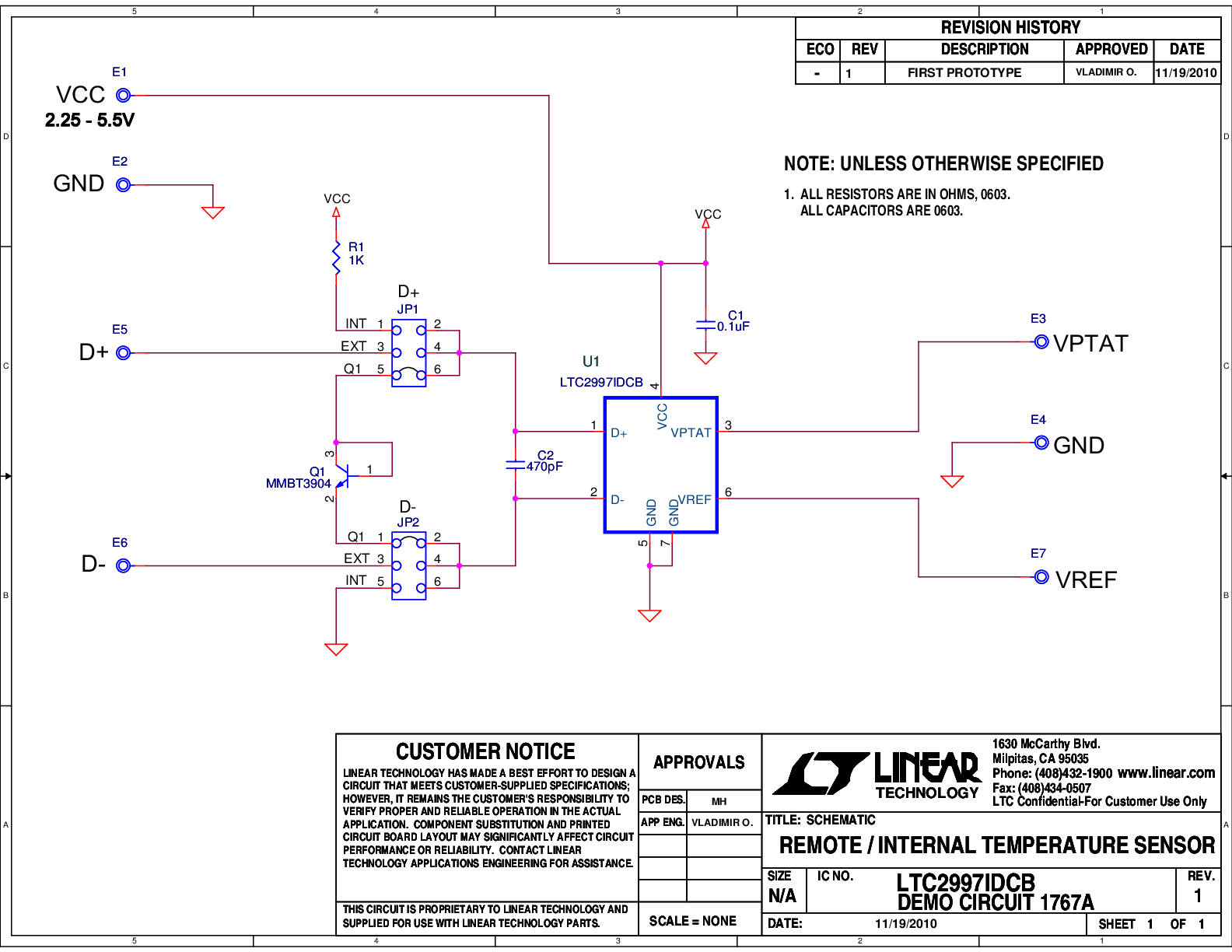

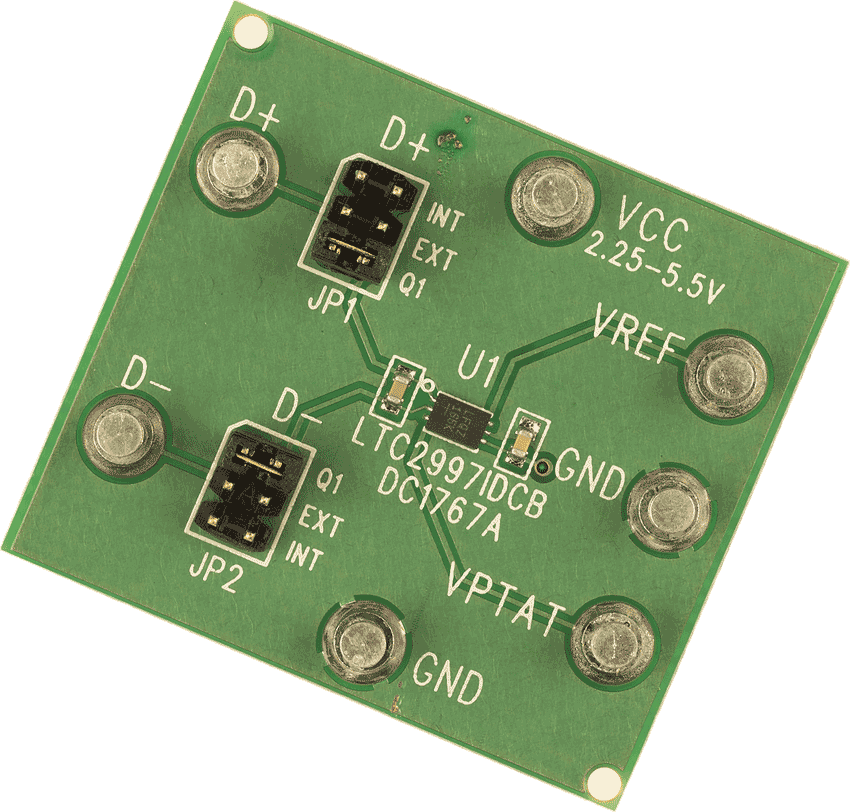

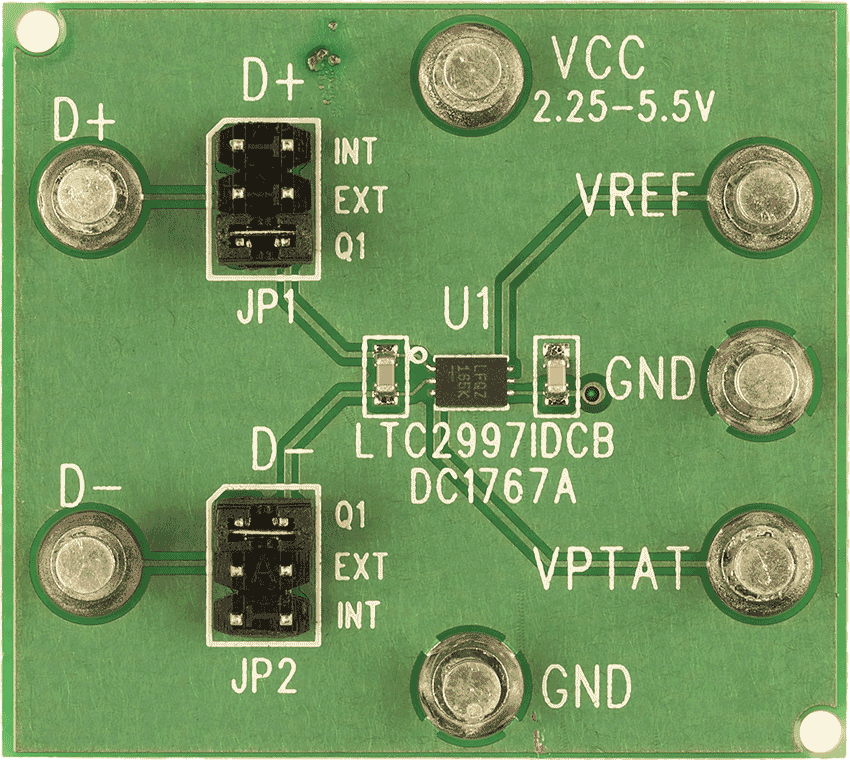

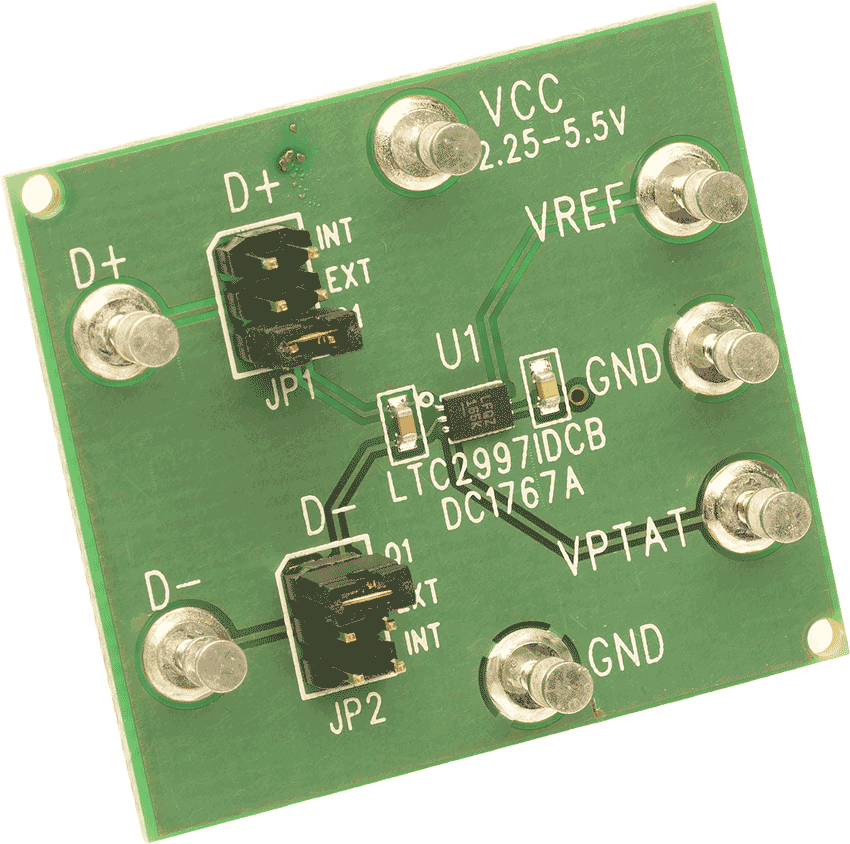

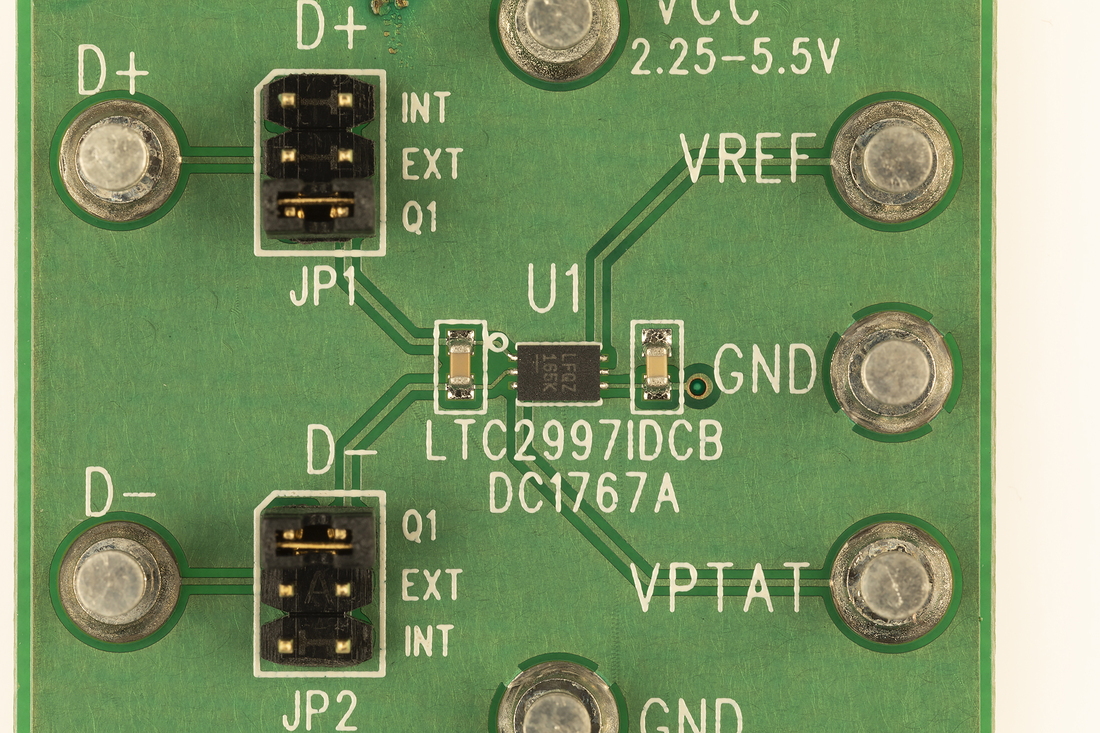

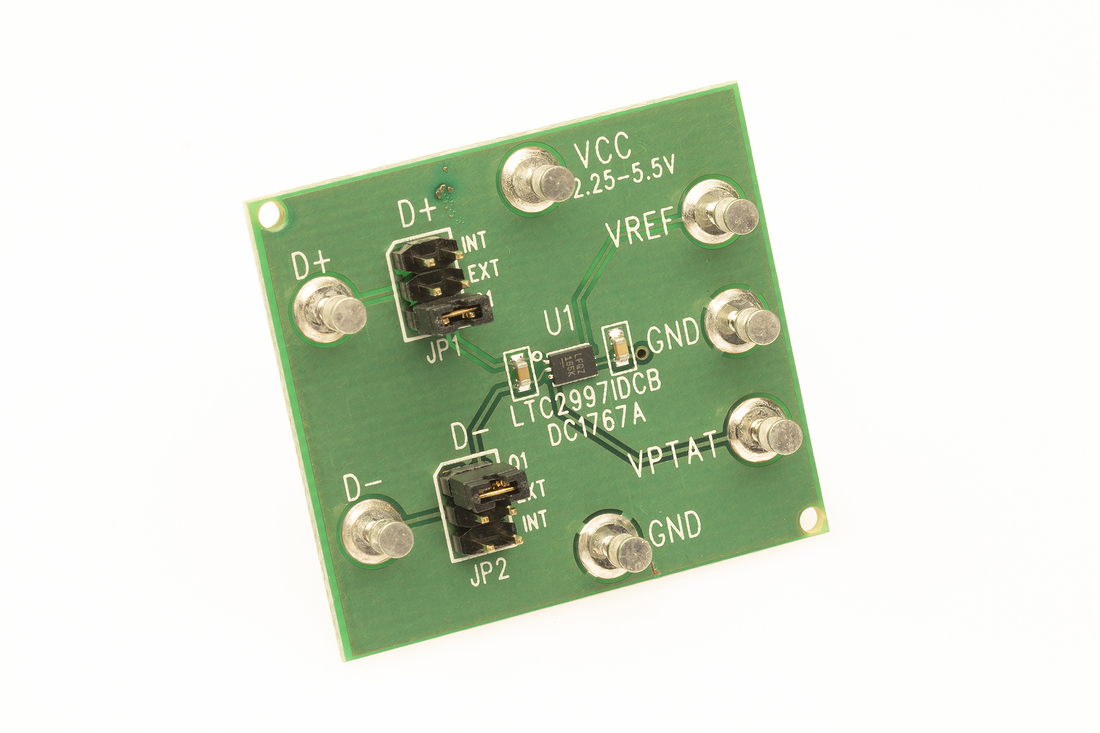

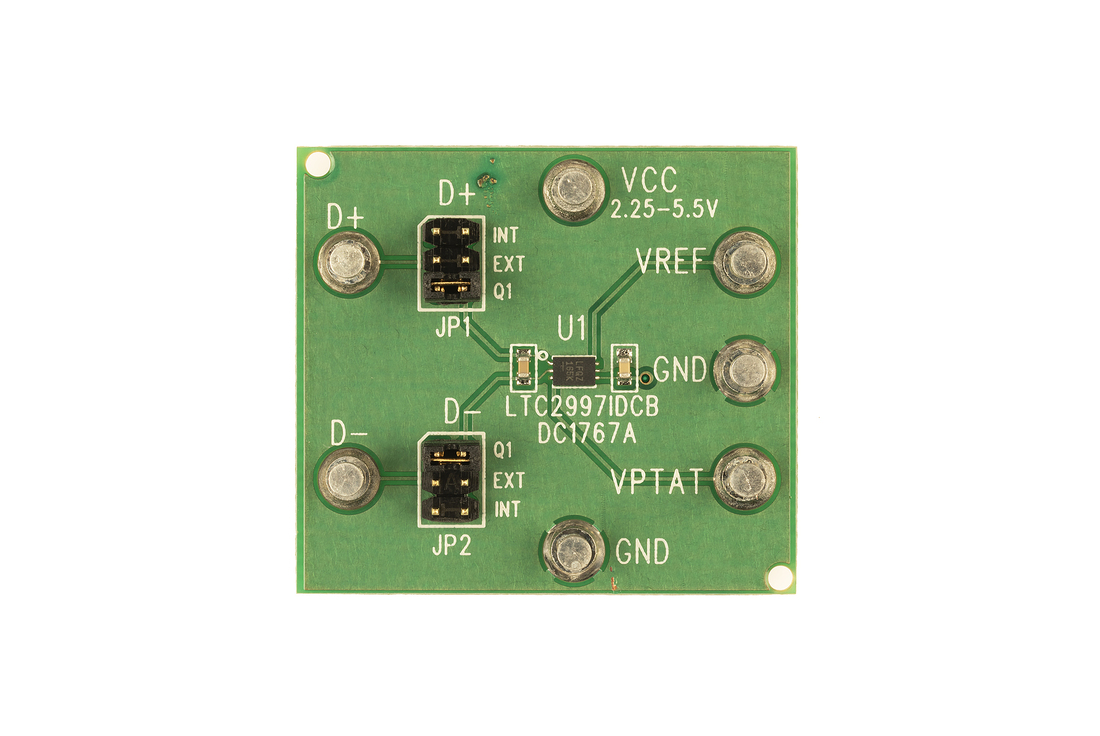

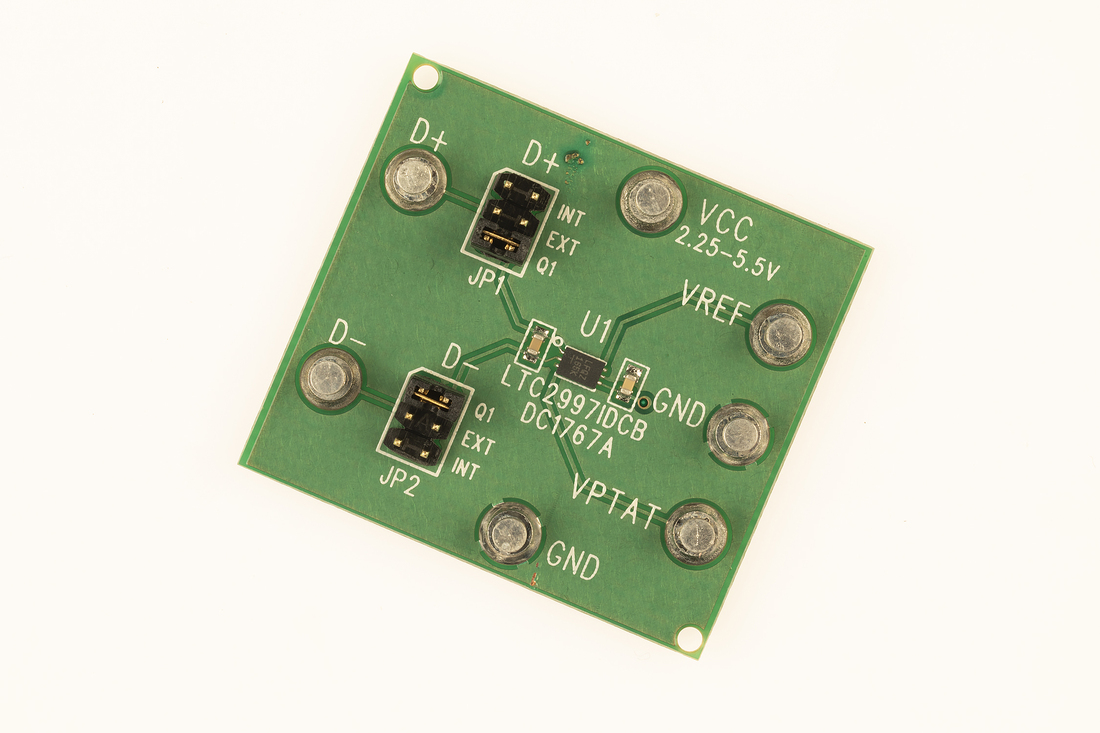

评估套件 (1)
