概览
优势和特点
- 可测量温度和两个电压
- 电压输出与温度成比例
- 用于温度和电压的可调门限
- ±1°C 远端温度准确度
- ±2°C 内部温度准确度
- ±1.5% 电压门限准确度
- 3.5ms 更新时间
- 2.25V 至 5.5V 电源电压
- 输入干扰抑制
- 可调复位超时
- 220μA 静态电流
- 漏极开路警报输出
- 采用 3mm x 3mm QFN 封装
产品详情
LTC®2995 是一款高准确度温度传感器和双通道电源监视器。该器件可将一个外部二极管传感器的温度和 / 或其自身芯片的温度转换为一个模拟输出电压，并抑制由于噪声和串联电阻引起的误差。将两个电源电压和测量温度与采用阻性分压器设定的上限和下限进行比较。如果某个门限被超过，则器件将通过把对应的漏极开路逻辑输出拉至低电平以传送一个警报信号。
LTC2995 可采用普遍使用的 NPN 或 PNP 晶体管或者新式数字器件内置的温度二极管提供 ±1°C 的准确温度结果。电压的监视准确度为 1.5%。一个 1.8V 基准输出简化了门限设置，并可用作一个 ADC 基准输入。
LTC2995 采用紧凑型 3mm x 3mm QFN 封装，为温度和电压监视提供了一款准确和低功率的解决方案。
应用
- 网络服务器
- 内核、I/O 电压监视器
- 台式电脑和笔记本电脑
- 环境监测
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R544 Reliability Data3/26/2018PDF151 K
-

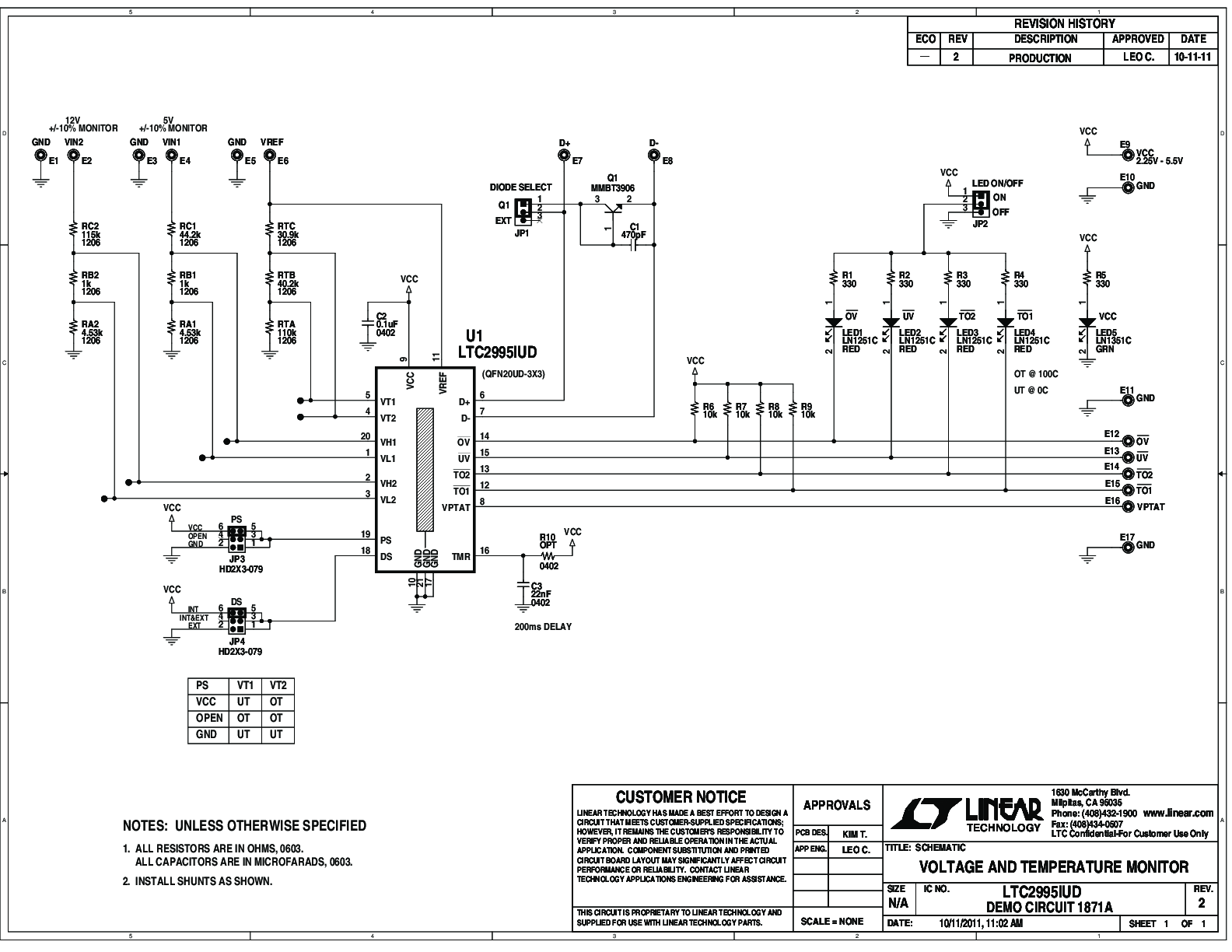

DC1871A - Demo Manual7/19/2012PDF123K
-
Temperatursensor forbedrer performance og pålidelighed6/6/2016PDF1M
-
高准确度 (±1°C) 温度检测器改善了系统性能和可靠性5/15/2013PDF3M
-
High Accuracy (±1°C) Temperature Sensors Improve System Performance and Reliability1/1/2013 LT Journal
-
Power and Thermal Monitoring1/9/2017PDF1M
-
Temperature Monitors8/8/2012PDF991K
工具及仿真模型
LTspice中提供以下器件型号：
LTC2995
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC2995CUD#PBF | 材料声明 | 质量和可靠性 | 20-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| LTC2995CUD#TRPBF | 材料声明 | 质量和可靠性 | 20-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| LTC2995HUD#PBF | 材料声明 | 质量和可靠性 | 20-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| LTC2995HUD#TRPBF | 材料声明 | 质量和可靠性 | 20-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| LTC2995IUD#PBF | 材料声明 | 质量和可靠性 | 20-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| LTC2995IUD#TRPBF | 材料声明 | 质量和可靠性 | 20-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
