概览

优势和特点

  • 主要输入电压范围: 3.0 V至5.5 V
  • 三个1800 mA降压稳压器
  • 24引脚、4 mm x 4 mm LFCSP封装
  • 调节器精度: ±1.8%

  • 工厂编程设置或外部可调的VOUTx
  • 精密使能引脚,使电源时序更简单
  • 电源良好引脚,用于监控各稳压器
  • 3 MHz降压工作,支持强制PWM模式和自动PWM/PSM模式
  • BUCK1/BUCK2/BUCK3: 输出电压范围0.8 V至3.8 V

产品详情

ADP5135集成了三个高性能降压稳压器。 采用24引脚、4 mm x 4 mm LFCSP封装。

降压调节器的高开关频率支持小型多层外部器件,并使电路板空间降至最小。 当MODE引脚设置为高电平时,降压稳压器以强制PWM模式工作。 当MODE引脚设置为低电平时,如果负载高于预定义阈值,则降压稳压器以PWM模式工作。 当负载电流降至预定义阈值以下时,降压调节器以省电模式(PSM)工作,以便改善轻负载效率。

为降低输入电容要求,Buck1和Buck2同步工作,并且Buck3错相工作。 ADP5135中的稳压器通过专用使能引脚激活。 可调版本的默认输出电压可以在外部设置,固定电压版本的默认输出电压则可在工厂编程设置;预设值范围广泛。

应用

  • 适用于处理器、ASIC、FPGA和RF芯片组的电源
  • 便携式仪器仪表和医疗设备
  • 空间受限设备

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

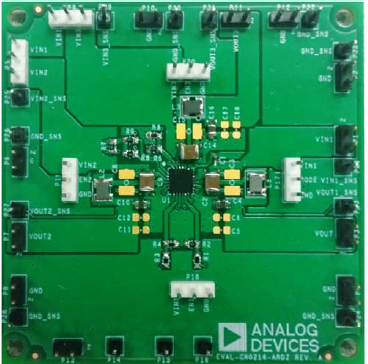

评估套件 (1)

工具及仿真模型

设计工具

5V uPMU BuckDesigner

Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.

ADIsimPower™ 稳压器设计工具

这款专家级设计工具只需一分钟左右的时间就能产生定制的DC/DC转换器设计。用户提供5个输入,并选择优化目标:效率、PCB空间、成本或器件数量。输出为完整的原理图、材料清单(BOM)、效率图和性能摘要。这款工具为每个设计提供一份PDF概述文档和一个空白PCB,以帮助用户快速完成原型制作,验证设计目标。
