ADP1621

恒频电流模式升压DC/DC控制器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品模型 1
特性
  • 功效:92%(无需检测电阻)
  • 初始精度:±1.0%
  • IC电源电压范围:2.9 V至5.5 V
  • 功率输入电压可低至1.0 V
  • 利用外部NPN或电阻可接受高输入电源电压(>5.5 V)
  • VIN UVLO 和35 mA分流稳压器
  • 用单个电阻实现外部斜率补偿
  • 用单个电阻实现可编程工作频率(100 kHz至1.5 MHz)
  • 当开关节点电压小于30 V时,提供无损耗电流检测
  • 当开关节点电压大于30 V时,提供电阻电流检测
  • 可与外部时钟同步
  • 电流模式操作可实现出色的线路和负载瞬态响应

更多细节
show more Icon
ADP1621是一款固定频率、脉冲宽度调制(PWM)、电流模式、升压转换器控制器。它可驱动一个外部N沟道MOSFET,将输入电压转换为更高的输出电压。ADP1621也可以用来驱动反激转换器、SEPIC转换器和正激转换器拓扑结构,无论是否是隔离结构。

ADP1621通过测量N沟道MOSFET导通电阻上的压降,无需使用电流检测功率电阻。在开关节点上的电压不超过30 V时,可以使用这种技术使功效达到最大,并降低成本。对于高于30 V的开关节点电压,或者对于更精确的电流限制,可以将CS引脚与MOSFET源极中的电流检测电阻相连。斜率补偿通过外部电阻实现,因而可以用各种外部元件(电感和MOSFET);并且针对不同的开关频率和输入/输出电压,可以选择不同的斜率补偿。

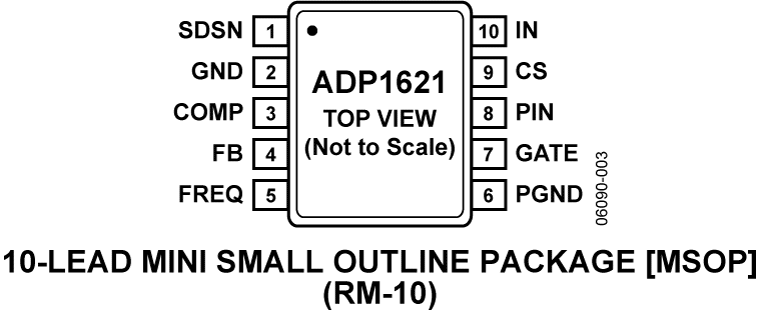

ADP1621的输入电源电压范围为2.9 V至5.5 V;不过使用小信号NPN调整管或单个电阻,就可以接受更高的输入电压。对于燃料电池应用,功率输入电压可以低至1 V。开关频率通过一个外部电阻在100 kHz至1.5 MHz范围内设置,并且可以利用SDSN引脚与外部时钟同步。关断静态电流低于10 μA。ADP1621具有热关断特性,当结点温度达到约150°C时,就会关断栅极驱动。内部软启动电路用来限制启动时的涌入电流。ADP1621采用10引脚MSOP无铅封装,额定温度范围为−40°C至+125°C结点温度范围。

应用

  • APD偏置
  • 便携式电子设备
  • 隔离式DC/DC转换器
  • 升压/降压DC/DC转换器
  • 笔记本电脑和导航系统用LED驱动器
  • LCD 背光
  • 数据手册, Rev. A, 12/06

    产品模型 1

    产品技术资料帮助

    close icon

    ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

    参考资料

    视频

    产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
    ADP1621ARMZ-R7
    • HTML
    • HTML

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    3月 22, 2021

    - 21_0001

    Addition of Amkor Philippines as an Alternate Site for Singulated MSOP and MSOP_EP

    10月 30, 2017

    - 15_0176

    Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

    10月 7, 2015

    - 15_0199

    ADP1621 Datasheet Specification Change

    5月 15, 2012

    - 10_0006

    Halogen Free Material Change for mini SOIC Products

    12月 21, 2009

    - 06_0159

    Qualification of 8" S6 wafer fab process at Analog Devices, Limerick, Ireland.

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    3月 22, 2021

    - 21_0001

    arrow down

    Addition of Amkor Philippines as an Alternate Site for Singulated MSOP and MSOP_EP

    10月 30, 2017

    - 15_0176

    arrow down
    10月 7, 2015

    - 15_0199

    arrow down

    ADP1621 Datasheet Specification Change

    5月 15, 2012

    - 10_0006

    arrow down

    Halogen Free Material Change for mini SOIC Products

    12月 21, 2009

    - 06_0159

    arrow down

    Qualification of 8" S6 wafer fab process at Analog Devices, Limerick, Ireland.

    软件和型号相关生态系统

    评估套件 3

    EVAL-ADP1621

    ADP1621评估板

    zoom

    EVAL-ADP1621

    ADP1621评估板

    产品详情

    该演示板的输入范围为3.0 V至3.6 V,输出电压为5 V,最大负载为2 A。设计采用自举式配置,如图13所示。开关频率fSW通过一个36 kΩ电阻设置为600 kHz。设计全部使用多层陶瓷电容(MLCC),但也可以使用其它类型的电容,如铝聚合物电容或铝电解电容等。PCB的布局布线允许用户轻松更改演示板以实现其它输入和输出配置。
    reference details image

    隔离式逆变器平台

    隔离式逆变器平台评估板

    zoom

    隔离式逆变器平台

    隔离式逆变器平台评估板

    隔离式逆变器平台评估板

    特性和优点

    隔离式逆变器平台可让用户:

    • 系统级应用中,在实际直流总线电压下评估ADI的新型、全功能隔离式栅极驱动器(ADuM4135)技术(EV-MCS-ISOINVEP-Z)
    • 系统级应用中,在实际直流总线电压下评估ADI的简单双通道隔离式栅极驱动器(ADuM4223)技术(EV-MCS-ISOINV-Z)
    • 在实际开关环境下,评估ADI Σ-Δ型调制器(AD7403)的电压和电流测量或反馈
    • 采用ADI隔离式Σ-Δ型电流和电压反馈开发电机控制算法
    • 采用灵活的硬件开发平台对电机控制软件/固件执行基准测试
    • 使用ADP1621评估精巧的栅极驱动器偏置电源解决方案

    产品详情

    隔离式逆变器平台是一种快速开发系统,可用于三相逆变器应用中的硬件和/或软件开发,重点关注电机控制。通过多个测试点和连接选项,在高度可配置、面向系统的平台中实现ADI隔离技术的灵活评估。轻松插拔式连接器可让控制器连接ADSP-CM408处理器评估板,而额外的0.1”接头可实现其他处理器或FPGA平台的备用连接。ADI隔离式Σ-Δ型转换器对于电压和电流测量、隔离式栅极驱动器以及功率控制器的优势,可能也适合高达800V直流母线电平下的全系统应用。它有两种型号:隔离式逆变器平台和带全功能IGBT驱动器的隔离式逆变器平台。

    解决方案概览
    隔离式逆变器平台和带全功能IGBT驱动器的隔离式逆变器平台提供电源板,该板采用直流输入,提供三相可变频率、可变电压和对三相电机或负载的可变死区时间PWM输出。逆变器以开环平台方式提供,并提供反馈信号供应用开发人员关闭控制环路。对于隔离式逆变器平台(EV-MCS-ISOINV-Z),通过∑-∆调制器将两个隔离电流相位至相位和直流母线电压反馈信号提供给板的控制端,可用于开发控制算法。逆变器由三相六IGBT电桥组成,IGBT额定电压为1200V,并由三个双通道隔离式栅极驱动器(ADuM4223)驱动。对于带全功能IGBT驱动器的隔离式逆变器平台(EV-MCS-ISOINVEP-Z),通过∑-∆调制器将三个隔离相位电流和直流母线电压反馈信号提供给板的控制端,可用于开发控制算法。逆变器由三相六IGBT电桥组成,IGBT额定电压为1200V,并由带去饱和保护功能和米勒箝位的六个独立隔离式栅极驱动器(ADuM4135)驱动。两款平台均提供直流(非交流)输入,为直流母线电压电平带来灵活性(不受交流线路尖峰限制)。

    该板设计为采用24Vdc-800Vdc的直流电源。未强制通风冷却的情况下,电源板额定值高达2kVA。加入风扇冷却后,便可实现更高的功率吞吐量。由串联二极管组成的半波整流器位于输入端,因此如有需要,电源板可从交流电源驱动。然而,这种情况下会限制输出功率。如需全交流前端,逆变器平台可配合最高300W的ADP1047评估板或最高600W的ADP1048评估板使用。逆变器板上提供隔离式I2C接口,因此ADP104x评估板可通过同样的处理器/FPGA接口轻松控制。逆变器套件具有必要的硬件和软件,可结合ADSP-CM408 EZ Kit在开环或闭环速度控制条件下旋转三相电机。演示软件以IAR Embedded Workbench C项目或可执行文件的方式提供,可使用ADI串行引导加载实用程序导入ADSP-CM408处理器。提供基于.NET图形用户界面(GUI),实现电机启动-停止、开环电压频率比速度控制和数据可视化。

    套件内容

    硬件:
    • 24-800Vdc、2Kva隔离式逆变器板(2种版本)
    • 适配器板,用于连接EZkit
    • USB转串行适配器,以便使用GUI
    • 单独出售:ADI ADSP-CM408 EZ Kit

    软件:

    • IAR Embedded Workbench C项目
    • 可执行演示应用程序
    • 基于.NET的图形用户界面(GUI)


    备注:

    reference details image

    EVAL-FMCMOTCON2

    停产:AD-FMCMOTCON2-EBZ评估板

    zoom

    EVAL-FMCMOTCON2

    停产:AD-FMCMOTCON2-EBZ评估板

    停产:AD-FMCMOTCON2-EBZ评估板

    特性和优点

    该评估板已停产且不再推荐使用。

    FMCMOTCON2评估套件允许用户:


    • 针对高性能伺服系统建模并快速实现电机控制算法,采用基于Mathworks模型的设计集成系统建模和设计理念。
    • 提供原型制作系统以便在进入生产阶段前验证硬件和控制算法,从而缩短电机控制系统从概念转向生产阶段所需的时间。

    产品详情

    该评估板已停产且不再推荐使用。

    AD-FMCMOTCON2-EBZ是一款完整的FPGA夹层卡(FMC)板载高性能伺服系统,旨在提供完整的电机驱动系统,实现三相PMSM和感应电机(最高可驱动至48V且功耗为20A)的高效和高动态控制。

    两台电机可同时驱动,每台电机配备单独的电源供电。系统集成高质量电源;可靠的电源、控制和反馈信号隔离;精确的电机电流和电压信号测量;实现控制器快速响应的控制信号高速接口;工业以太网高速接口;单端霍尔、差分霍尔、编码器和旋变器接口;数字位置传感器接口;带FPGA/SoC接口的灵活控制。

    该套件由两片板组成:一片控制器板和一片驱动板。可选的AD-DYNO2-EBZ测功器是驱动系统的延伸产品,也可从Avnet订购。

    控制器板

    • 与高低电压驱动板接口的数字板
    • 兼容具有FMC LPC或HPC连接器的所有Xilinx FPGA平台
    • FMC信号电压自适应接口,支持在所有FMC电压电平上无缝工作
    • 完全隔离的数字控制和反馈信号
    • 隔离式Xilinx XADC接口
    • 2个千兆以太网物理层,用于高速工业通信,支持第三方EtherCAT
    • 单端霍尔、差分霍尔、编码器和旋变器接口
    • 数字传感器接口
      • EnDat
      • BISS接口

    驱动板

    • 电机最高可驱动至48V且功耗为20A
    • 同时驱动2个电机
    • 采用ADI隔离栅极驱动器实现高频驱动级
    • 支持的电机类型
      BLDC
      PMSM
      有刷直流电机
      步进电机(双极性/单极性)
    • 集成过流保护
    • 反向电压保护
    • 利用隔离式ADC测量电流和电压
    • BEMF过零检测,用于实现PMSM或BLDC电机的无传感器控制
    • 为2个电机提供单独的电源,以便电机不会相互影响

    集成嵌入式控制功能的测功器系统

    • 两台BLDC电机通过采用动态配置的刚性耦合连接而成,可用于测试实时电机控制性能。
    • 一台BLDC电机用作电子可调负载,由嵌入式控制系统驱动。 该电机可直接连接至FMC电机驱动器以便获取复合/有源负载。 该负载还可通过AD-FMCMOTCON2-EBZ驱动以便实现动态负载曲线性能。
    • 其他BLDC电机通过FMC电机驱动器驱动。
    • 测量和显示负载电机电流
    • 测量和显示负载电机速度
    • 采用Analog Discovery和MathWorks Instrumentation Control Toolbox实现外部控制

    软件:

    示例参考设计说明如何使用Xilinx® FPGA或SoC平台以及随硬件一同提供的Mathworks®高性能控制算法。 单击软件链接,可找到关于FMC板及其使用方法、设计封装和相应工作软件的信息。

    工具及仿真模型 5

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

    启动此部分的现成LTspice演示电路:

    1步:下载并在计算机上安装LTspice

    2步:单击下面的链接,下载演示电路。

    3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

    参考电路 3

    CN0328 Top Level Block Diagram

    完全隔离式4通道多路复用HART模拟输出电路

    Simplified Schematic of Flyback Power Supply Circuit

    采用高稳定性隔离误差放大器的反激式电源

    Portable Radio Reference Design Block Diagram

    ADRV-PACKRF便携式无线电设计

    zoomopens a dialog

    CN0412

    ADRV-PACKRF便携式无线电设计

    CN0412

    参考设计

    tooltip Info:参考设计
    ADRV-PACKRF便携式无线电设计

    特性和优点

    • 两个完整的无线电
      • 2 Tx、2 Rx、2观测
    • 多个电源选项
      • 壁式连接、以太网供电、电池
    • 内置IMU和GPS进行跟踪
    • 完全可配置和可定制软件
    查看参考设计详情 external link
